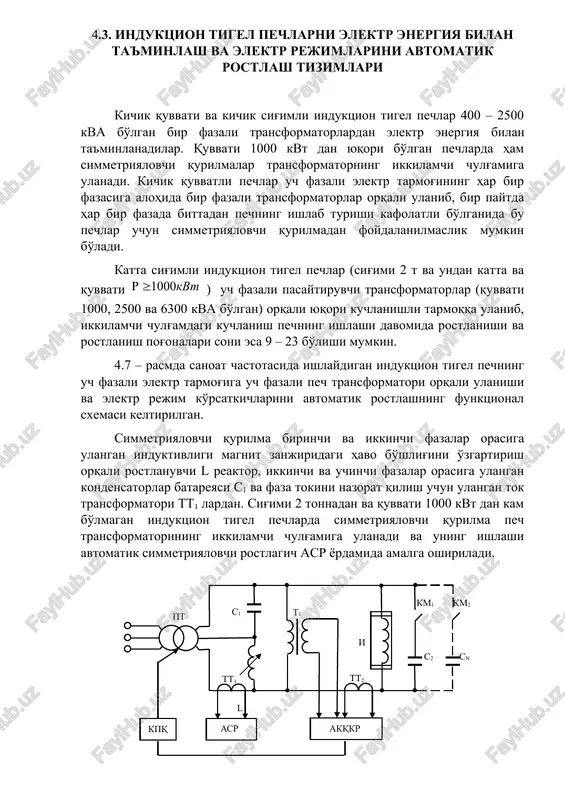

4.3. induktsion tigel pechlarni elektr energiya bilan ta'minlash va elektr rejimlarini avtomatik rostlash tizimlari kichik quvvati va kichik sig'imli induktsion tigel pechlar 400 – 2500 kva bo'lgan bir fazali transformatorlardan elektr energiya bilan ta'minlanadilar. quvvati 1000 kvt dan yuqori bo'lgan pechlarda ham simmetriyalovchi qurilmalar transformatorning ikkilamchi chulg'amiga ulanadi. kichik quvvatli pechlar uch fazali elektr tarmog'ining har bir fazasiga alohida bir fazali transformatorlar orqali ulanib, bir paytda har bir fazada bittadan pechning ishlab turishi kafolatli bo'lganida bu pechlar uchun simmetriyalovchi qurilmadan foydalanilmaslik mumkin bo'ladi. katta sig'imli induktsion tigel pechlar (sig'imi 2 t va undan katta va quvvati ) uch fazali pasaytiruvchi transformatorlar (quvvati 1000, 2500 va 6300 kva bo'lgan) orqali yuqori kuchlanishli tarmoqqa ulanib, ikkilamchi chulg'amdagi kuchlanish pechning ishlashi davomida rostlanishi va rostlanish pog'onalari soni esa 9 – 23 bo'lishi mumkin. 4.7 – rasmda sanoat chastotasida ishlaydigan induktsion tigel pechning uch fazali elektr tarmog'iga uch fazali pech transformatori orqali ulanishi va …

2 / 7

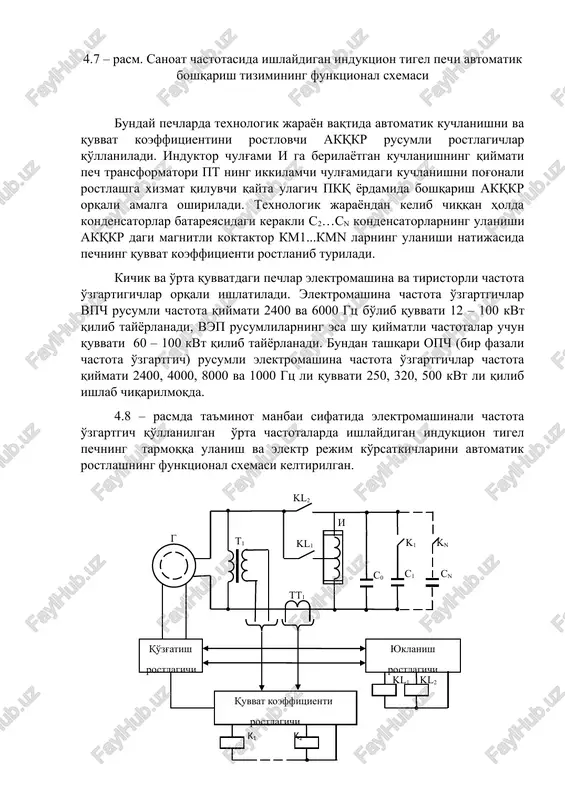

nishni va quvvat koeffitsientini rostlovchi akqkr rusumli rostlagichlar qo'llaniladi. induktor chulg'ami i ga berilayotgan kuchlanishning qiymati pech transformatori pt ning ikkilamchi chulg'amidagi kuchlanishni pog'onali rostlashga xizmat qiluvchi qayta ulagich pkq yordamida boshqarish akqkr orqali amalga oshiriladi. texnologik jarayondan kelib chiqqan holda kondensatorlar batareyasidagi kerakli s2…sn kondensatorlarning ulanishi akqkr dagi magnitli koktaktor km1...kmn larning ulanishi natijasida pechning quvvat koeffitsienti rostlanib turiladi. kichik va o'rta quvvatdagi pechlar elektromashina va tiristorli chastota o'zgartigichlar orqali ishlatiladi. elektromashina chastota o'zgartgichlar vpch rusumli chastota qiymati 2400 va 6000 gts bo'lib quvvati 12 – 100 kvt qilib tayyorlanadi, vep rusumlilarning esa shu qiymatli chastotalar uchun quvvati 60 – 100 kvt qilib tayyorlanadi. bundan tashqari opch (bir fazali chastota o'zgartgich) rusumli elektromashina chastota o'zgartgichlar chastota qiymati 2400, 4000, 8000 va 1000 gts li quvvati 250, 320, 500 kvt li qilib ishlab chiqarilmoqda. 4.8 – rasmda ta'minot manbai sifatida elektromashinali chastota o'zgartgich qo'llanilgan o'rta chastotalarda ishlaydigan induktsion tigel pechning …

3 / 7

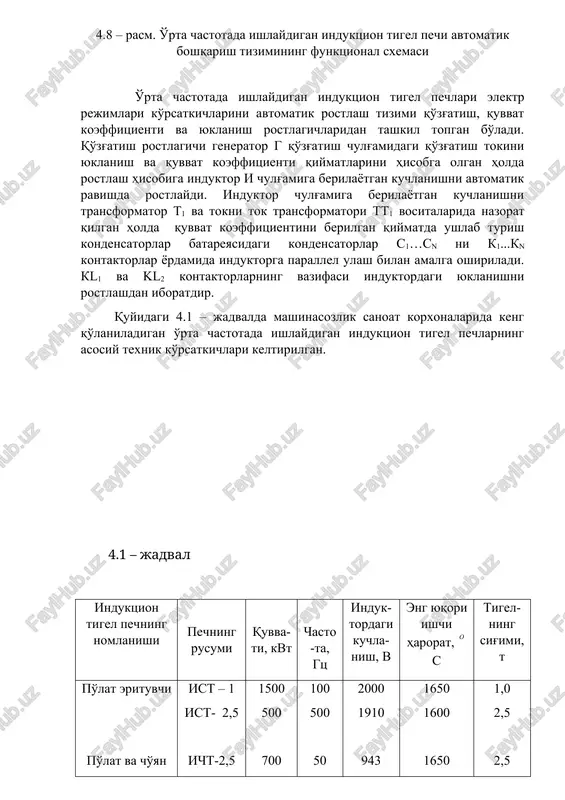

formatori tt1 vositalarida nazorat qilgan holda quvvat koeffitsientini berilgan qiymatda ushlab turish kondensatorlar batareyasidagi kondensatorlar c1…cn ni k1...kn kontaktorlar yordamida induktorga parallel ulash bilan amalga oshiriladi. kl1 va kl2 kontaktorlarning vazifasi induktordagi yuklanishni rostlashdan iboratdir. quyidagi 4.1 – jadvalda mashinasozlik sanoat korxonalarida keng qo'laniladigan o'rta chastotada ishlaydigan induktsion tigel pechlarning asosiy texnik ko'rsatkichlari keltirilgan. 4.1 – jadval induktsion tigel pechning nomlanishi pechning rusumi quvva-ti, kvt chasto-ta, gts induk-tordagi kuchla-nish, v eng yuqori ishchi harorat, s tigel-ning sig'imi, t po'lat erituvchi po'lat va cho'yan erituvchi alyuminiy va uning qotish-malarini eri-tuvchi po'lat va max-sus qotishma-larni erituvchi vakuumli ist – 1 ist- 2,5 icht-2,5 icht-6 iat-1 iat-6 isv-0,16-pi isv-0,06-pf 1500 500 700 1180 300 1030 100 100 100 500 50 50 50 50 2400 2400 2000 1910 943 1153 518-173 1160-290 465 500 1650 1600 1650 1650 750 750 1800 1700 1,0 2,5 2,5 5,0 1,0 6,0 0,16 0,06 4.4. metallarni oraliq qizdiruvchi …

4 / 7

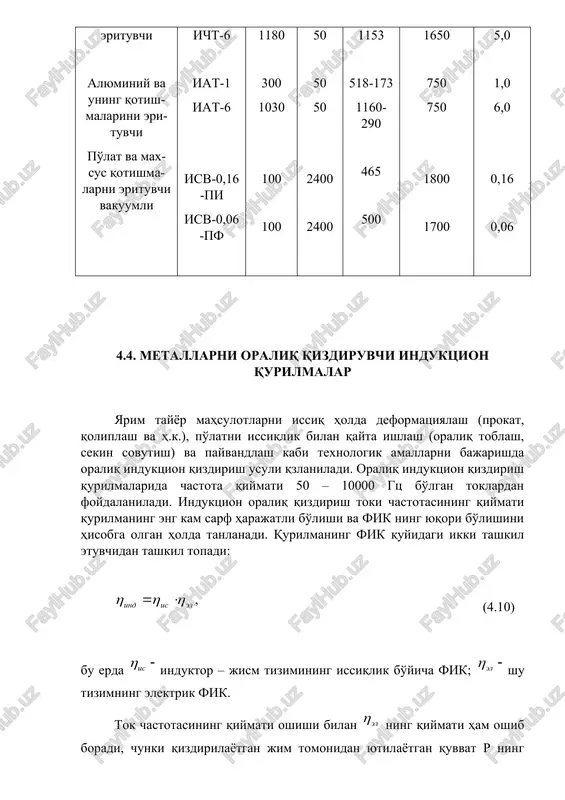

ektromagnit to'lqinlarning jismga kirib borish chuqurligi kamayadi, qizdirish vaqti cho'ziladi. natijada issiqlik isrofi oshadi, bu esa o'z navbatida ning kamayishiga olib keladi. tsilindrik ko'rinishdagi po'latdan yasalgan jismni oraliq qizdirish qurilmasida qizdirganimizda zarur bo'ladigan tok chastotasining qiymati quyidagi taqribiy formula bilan aniqlanadi: (4.11) bu erda qizdirilayotgan jismning diametri, sm. chastota qiymatining oshishi chastota o'zgartgichda, tok uzatuvchi qurilmalar va kondensatorlarda quvvat isrofining oshishiga olib keladi. bundan tashqari o'rta chastotali toklarni hosil qilish uchun albatta chastota o'zgartgichlarning qo'llanilishi shartligi induktsion qizdirish qurilmalarning tannarxini oshirib yuboradi. qizdirilayotgan jism elektromagnit xususiyatlarining haroratiga bog'liqligini hisobga olish, qizdirish vaqtini kamaytirishga imkon beradi. ma'lumki, sovuq holatdagi metallda elektromagnit to'lqinlarning kirib borish chuqurligi issiq holatidagiga nisbatan kichik bo'ladi (4.2b – rasmga qarang). shuning uchun, iqtisodiy nuqtai nazardan qaqraganda sovuq holatdagi metallarni issiq holatdagi metallarnikiga nisbatan kichik chastotada qizdirish kerak bo'ladi. shuni hisobga olgan holda, ikki xil chastotali kata quvvatli induktsion qizdirish qurilmalarni yaratish iqtisodiy jihatdan o'zini to'liqlaydi. berilgan o'lchamdagi …

5 / 7

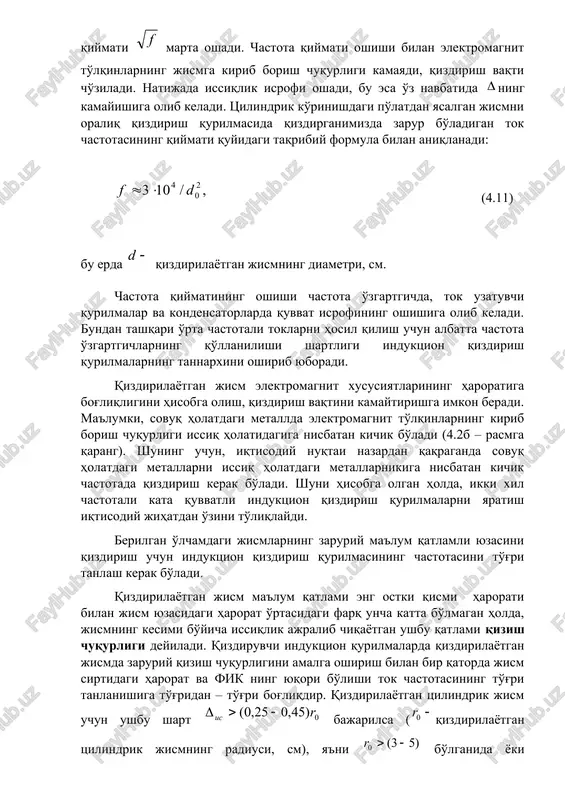

lindrik jism uchun ushbu shart bajarilsa (qizdirilayotgan tsilindrik jismning radiusi, sm), ya'ni bo'lganida yoki qizdirilayotgan jism yassi ko'rinishga ega bo'lganda sharti bajarilsa (yassi jismning qalinligi, sm), u holda qizish chuqurligini ta'minlovchi induktor tokining chastotasi to'g'ri tanlangan bo'ladi. induktsion oraliq qizdirish qurilmalari ish tavsifiga ko'ra davriy va uzluksiz ish rejimida ishlovchi turlarga bo'linadi. uzluksiz ish rejimida ishlovchi induktsion qizdirish qurilmalarida bir vaqtning o'zida bir nechta yarim tayyor buyumlar bo'lishi mumkin. yarim tayyor buyumlar berilgan haroratgacha qizdirilganidan so'ng induktordan chiqariladi va o'rniga o'rin xali sovuq bo'lgan boshqa yarim tayyor buyum kiritiladi. davriy tavsifda ishlaydigan qizdiruvchi qurilma induktorining bo'yiga nisbatan uzluksiz rejimida ishlaydigan induktsion qurilmaning induktorining bo'yi uzunroq bo'ladi, biroq shunga qaramay issiqlik bilan ishlov berilgan buyumning qurilmadan chiqishi jadalroq bo'ladi. uzluksiz ish rejimida ishlaydigan qizdiruvchi qurilmaning butun qizdirish davrida manbadan olayotgan quvvati deyarli o'zgarmaydi. ayniqsa bu holat, ferromagnit materialdan tayyorlangan buyumlarni qizdirishda aniq kuzatiladi. bir vaqtning o'zida magnit holatini o'zgartiruvchi yuqori harorat …
