1 / 13

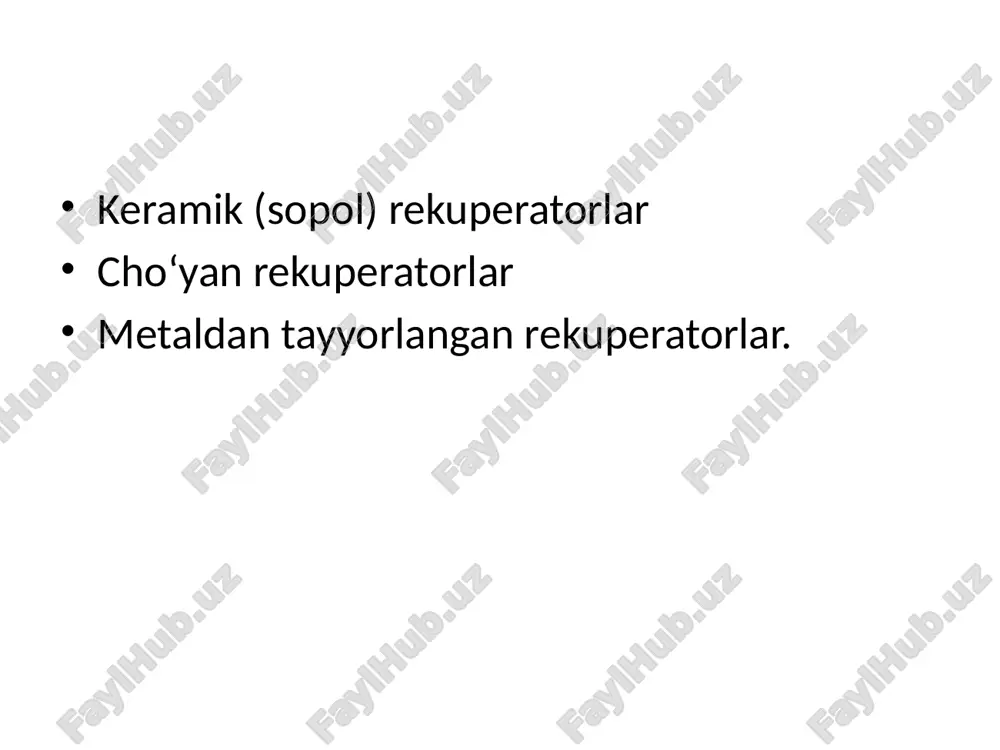

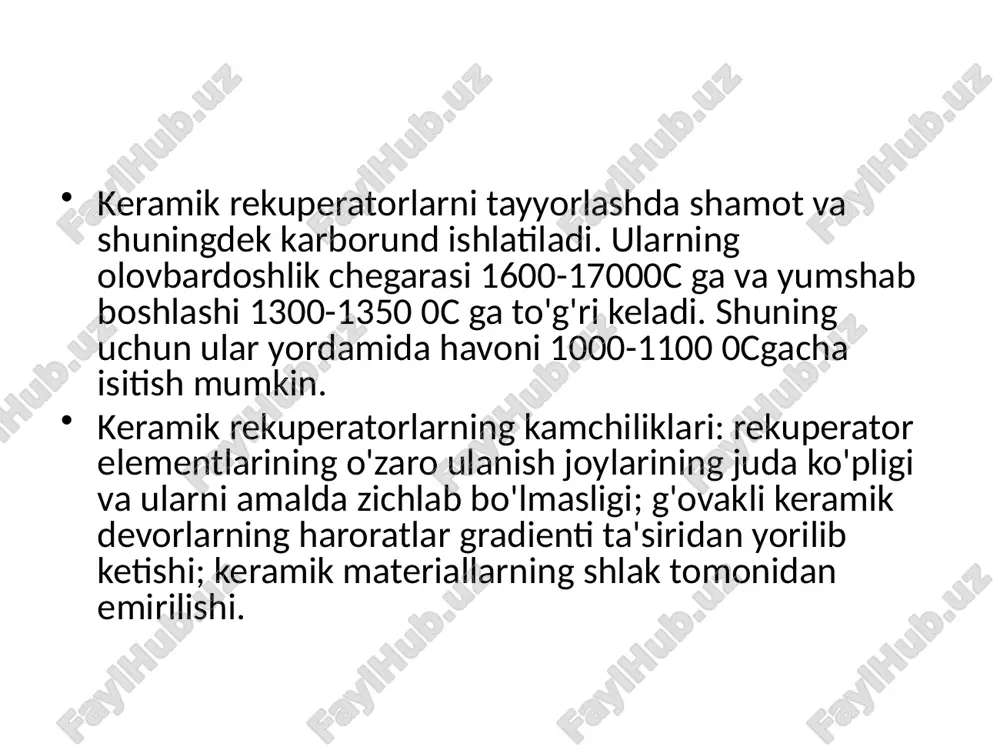

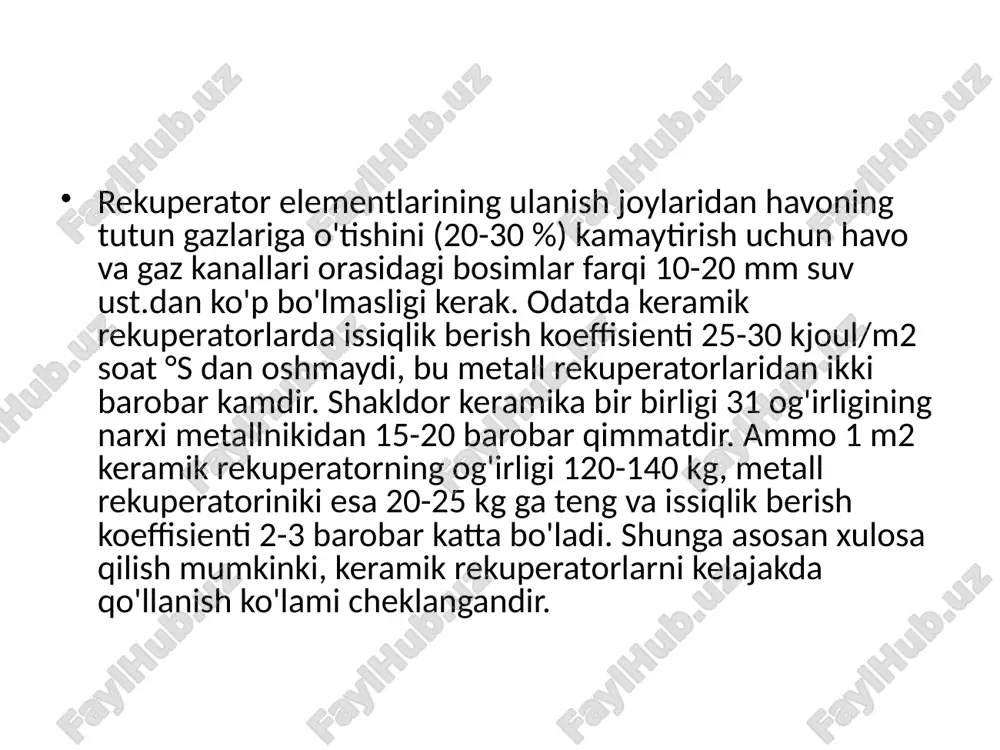

prezentatsiya powerpoint rekuperatorlar keramik (sopol) rekuperatorlar cho‘yan rekuperatorlar metaldan tayyorlangan rekuperatorlar. keramik rekuperatorlarni tayyorlashda shamot va shuningdek karborund ishlatiladi. ularning olovbardoshlik chegarasi 1600-17000c ga va yumshab boshlashi 1300-1350 0c ga to'g'ri keladi. shuning uchun ular yordamida havoni 1000-1100 0cgacha isitish mumkin. keramik rekuperatorlarning kamchiliklari: rekuperator elementlarining o'zaro ulanish joylarining juda ko'pligi va ularni amalda zichlab bo'lmasligi; g'ovakli keramik devorlarning haroratlar gradienti ta'siridan yorilib ketishi; keramik materiallarning shlak tomonidan emirilishi. rekuperator elementlarining ulanish joylaridan havoning tutun gazlariga o'tishini (20-30 %) kamaytirish uchun havo va gaz kanallari orasidagi bosimlar farqi 10-20 mm suv ust.dan ko'p bo'lmasligi kerak. odatda keramik rekuperatorlarda issiqlik berish koeffisienti 25-30 kjoul/m2 soat °s dan oshmaydi, bu metall rekuperatorlaridan ikki barobar kamdir. shakldor keramika bir birligi 31 og'irligining narxi metallnikidan 15-20 barobar qimmatdir. ammo 1 m2 keramik rekuperatorning og'irligi 120-140 kg, metall rekuperatoriniki esa 20-25 kg ga teng va issiqlik berish koeffisienti 2-3 barobar katta bo'ladi. shunga asosan xulosa …

2 / 13

or quvurlar qatorining har birida haroratlar farqi bilan issiklik almashinuvi jadalligi kamayib boradi va 1,4-1,5, ayrim hollarda 1,8-2,0 ga teng bo'ladi. isitiladigan havo oqimning turlicha taqsimlanishi parallel ulangan elementlar orasidagi bosimlar farqining o'zgarmas qiymatda bo'lishi bilan belgilanadi: cho'yan rekuperatorlar. cho'yan ignasimon rekuperatorlar keng qo'llaniladi. cho'yan ignasimon rekuperatorlarning asosiy konstruktiv elementi cho'ziq kesimli quvurdan (uzunligi 0,9-1,6 m) iborat, havo tomonidagi ignalarning balandligi 20 mm, oralaridagi masofa 14 mm, gaz tomonidan tegishlicha 40 mm va 18-28 mm. ignalar issiqlik uzatishini oshiradi (“k” koeffisienta ortadi), ammo rekuperatorning qarshiligi va ifloslanishi ortib, quvurlarda termik kuchlanishlar paydo bo'ladi. shuning uchun faqat havo tomonida ignalari bo'lgan rekuperatorlarning qo'llash afzalroq bo'ladi. odatda rekuperatorlardagi tutun gazlarining tezligi 1-3 m/sek, havoniki esa 3-6 m/sek. qizish yuzasining ifloslanish koeffisienti silliq gaz quvurlari uchun =0,8-0,9, ignasimon quvurlar uchun =0,5-0,8, demak, haqiqiy issiqlik uzatish koeffisienti kf= k bo'ladi. ikki yo'lli cho'yan ignasimon rekuperatorining havo oqimiga ko'rsatadigan qarshiligi 20-25 dan to 100-150 mm. …

3 / 13

4 / 13

5 / 13
