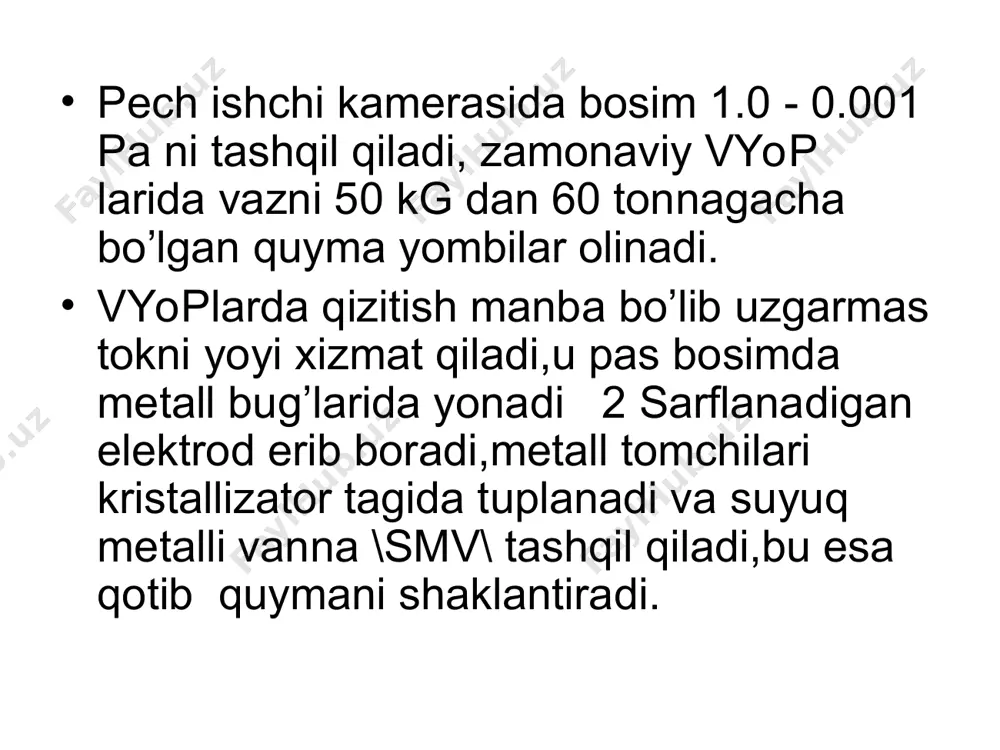

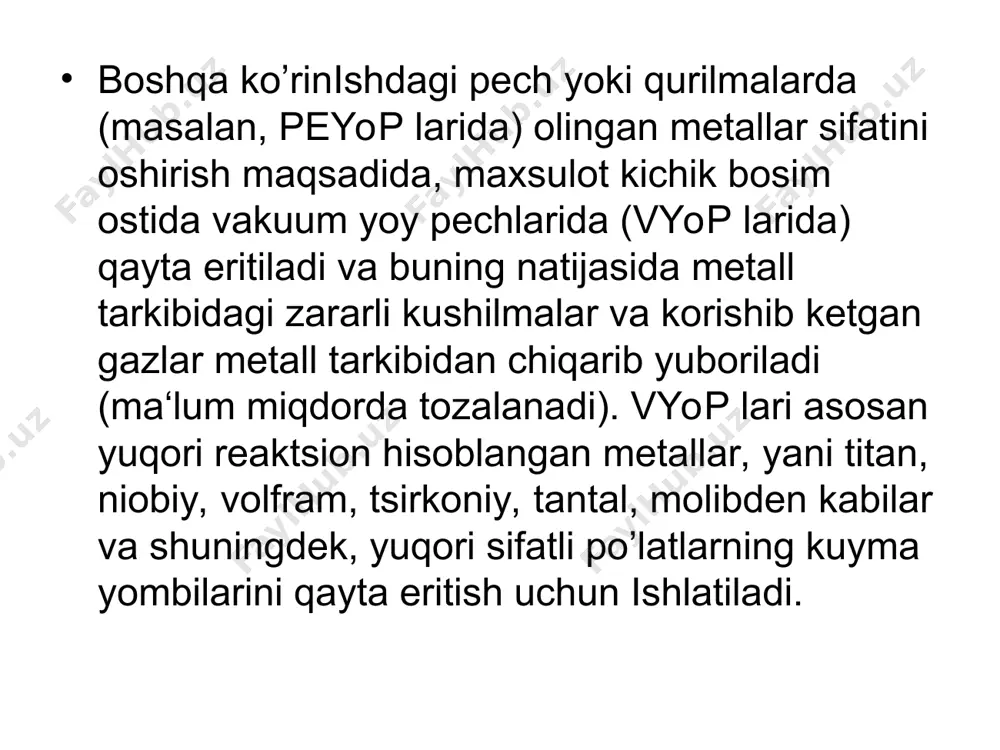

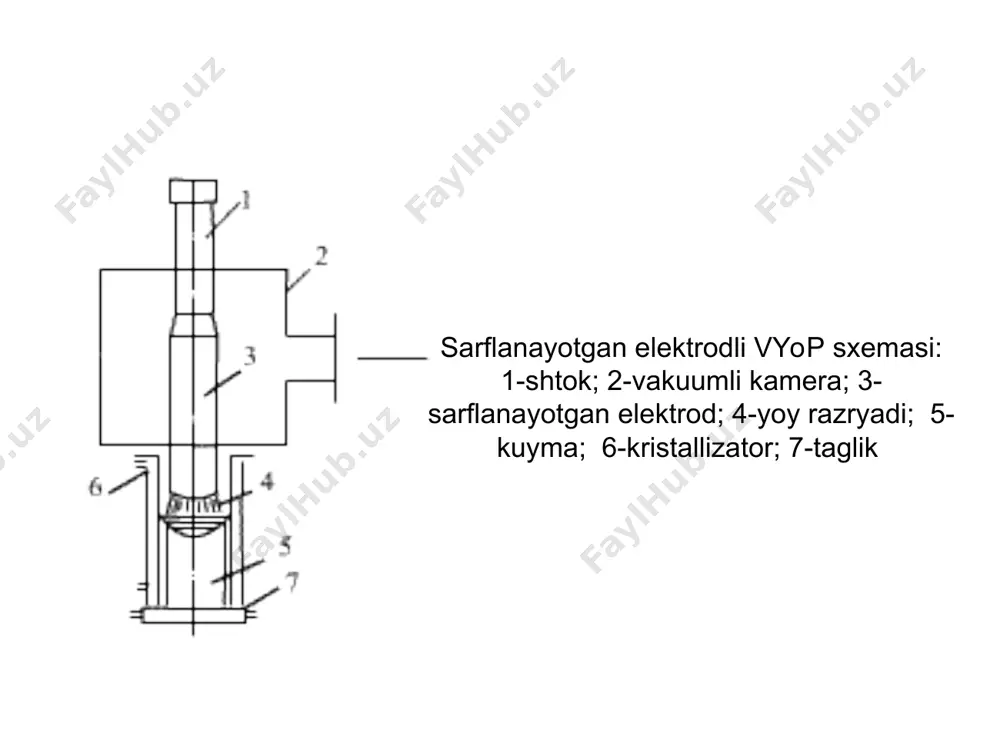

$powerpoint presentation vakuumli yoy pechlari (vyop) boshqa ko’rinishdagi pech yoki qurilmalarda (masalan, peyop larida) olingan metallar sifatini oshirish maqsadida, maxsulot kichik bosim ostida vakuum yoy pechlarida (vyop larida) qayta eritiladi va buning natijasida metall tarkibidagi zararli kushilmalar va korishib ketgan gazlar metall tarkibidan chiqarib yuboriladi (ma‘lum miqdorda tozalanadi). vyop lari asosan yuqori reaktsion hisoblangan metallar, yani titan, niobiy, volfram, tsirkoniy, tantal, molibden kabilar va shuningdek, yuqori sifatli po’latlarning kuyma yombilarini qayta eritish uchun ishlatiladi. pech ishchi kamerasida bosim 1.0 - 0.001 pa ni tashqil qiladi, zamonaviy vyop larida vazni 50 kg dan 60 tonnagacha bo’lgan quyma yombilar olinadi. vyoplarda qizitish manba bo’lib uzgarmas tokni yoyi xizmat qiladi,u pas bosimda metall bug’larida yonadi 2 sarflanadigan elektrod erib boradi,metall tomchilari kristallizator tagida tuplanadi va suyuq metalli vanna \smv\ tashqil qiladi,bu esa qotib quymani shaklantiradi. sarflanayotgan elektrodli vyop sxemasi: 1-shtok; 2-vakuumli kamera; 3-sarflanayotgan elektrod; 4-yoy razryadi; 5-kuyma; 6-kristallizator; 7-taglik shlak qayta eritishning texnologik …$

2 / 41

olovbardoshli (turbinalarni va reaktiv dvigatellarni parraklari) kabi markalarni sezilarli yaxshilash mumkin. masalan sharikopodshipnikli po’latni zararli aralashmalar va erigan gazlardan tozalash natijasida, sharikopodshipnikli po’lat resursini (xizmat qilish muddatini). bir yarim-ikki baravar uzaytirish imkoniyati yaratildi po’latning eng yaxshi navlari po’lat eritish yoy pechlarida дсп larda olinadi, ularda maxsus tozalash (rafinatsiyalash) orqali metall vannasida erigan zararli aralashmalarni oltingugurt, fosfor, temir oksidlari va uglerod kabi aralashmalardan tozalash mumkin. shu bilan metallda erigan bir qator metall bo’lmagan aralashmalardan va metallda qorishib ketgan gazlardan po’latni tozalash jarayonida to’liq tozalab bo’lmaydi po’latni shu tarzda tozalash uchun shunday shlakli material bo’lishi kerak. birinchidan metall tarkibida metall bo’lmagan qo’shimchalarni va gazlarni tortib oladigan. ikkinchidan suyuq po’lat va shlak o’rtasida yanada intensiv va yanada yaqinroq tasirini ta’minlash. uchinchidan eritilgan metallni havo va pech futerovkasi bilan aloqa qilishdan himoya qilish kerak. ushbu talablarning barchasini boshqarishga imkon bergan jarayon elektroshlakni qayta eritish deb ataladi 4.14-rasm. a) elektr shlakni qayta eritish qurilmasi sxemasi …

3 / 41

o’rtasidagi bo’shliq suyuq (erigan) ftorli shlak-3 bilan to’ldiriladi. shlak markasi aн-6 va aн-7, tarkibida 65-80% kalsiy florid va 35-20% alyuminiy al03 lardan tashkil topgan. keyin elektrod biroz ko’tariladi, unga sanoat chastotasidagi 45-60 v kuchlanish beriladi. tok elektrod uchidan shlak bo’ylab (suyuq shlak elektr o’tkazuvchan) kristallizator devorlariga va poddonga tarqaladi. shlak, undan oqayotgan tok natijasida 1700 c gacha qiziydi, elektrod uchi shlakdan qizib erib boshlaydi va shlak orqali poddonga tushadi. natijada elektrod uchi konus shakliga aylanadi va kristallizatorni tubiga suyuq metall vannasi hosil bo’ladi. poddon va kristallizator misdan yasalgan va suv bilan sovutiladi, suyuq po’lat ularga tekganda darxol qotadi va yombi-5 ni hosil qiladi. yombini yuqori qismida elektroddan doimiy ravishda qizib ketgan metall oqib turgani tufayli, sferakonus shaklidagi suyuq metall vannasi-4 hosil bo’ladi. asta sekin, sarflanadigan elektrod tobora ko’proq eriydi va yombi kristallizatorda kattarib boshlaydi. eritish jarayonida sarflanadigan elektrod erib bo’lganidan keyin, yombi kristallizatorda tayyor bo’ladi. pech tarmoqdan uziladi, kristallizatordan yombi …

4 / 41

uzunlikga erishish mumkin xamda tokning katta zichligi bilan xarakterlanadi. yoy ustunidagi potensial gradient yuqori, quvvatning yuqori konsentratsiyasi bilan xarakterlanadi. harorat oshishi bilan gaz ionizatsiyasi xam oshadi. masalan 10000 k haroratda bazi metallarni parlarni ionizatsiya darajasi 0.5 ga teng bo’ladi. stabillashtirilgan yoy parametrlari 5.1-jadvalda keltirilgan. yoy turi yoy toki, a ustun diametri, sm o’qdagi harorat, k ustundagi quvvat konsentratsiyasi, kw/sm3 oddiy yoy 20 1.6 7000 0.13 stabillashtirilgan yoy 20 0.5 8000 3.0 -//- 100 0.5 9500 11.0 -//- 300 0.5 13000 44.0 bu usullar bilan yoy ustunidagi haroratni 10000 -20000 k gacha oshirilishi mumkin. bunday yoy turgʼun holatda uzilmasdan yonadi, uzunligi, quvvati va tok zichligi katta bo’ladi. bu yoy stabillashtirilgan yoy deb aytiladi. harorat oshishi bilan gazni ionizatsiyasi ham oshadi. masalan 100000 k haroratida metall parlari 0.5 gacha bo’ladi. moddani yuqori ionizatsiyalangan holati past haroratli plazma deb nomlanadi va u modda termodinamik muvozanatda bo’ladi. yoyga stabillashtirilgan ta’sirini o’tkazish uchun, gazni tezligi …

5 / 41

, 2000-10000 а) bo’ladi. yuqori voltli plazmatronlarida yoy uzunroq bo’ladi va gazlarni qizdirish uchun xizmat qiladi. past voltli plazmatronlarida energiya chiqishi kontsentratsiyalangan . plazmatronlar ikkita toifaga bo’linadi bevosita va bilvosita. bevosita plazmatronlarda anod ishlov berilayotgan materiallardan tayyorlanadi (po’lat va boshqa materiallar). bilvosita plazmatronlarda anod sifatida plazmatron korpusi ishlatiladi. katodlarni materiallari grafit yoki volframdan tayyorlanadi. a) sarflanadigan elektrodni krisallizatorga eritish plazma qurilmasi sxemasi 1 – plazmotron; 2 – kamera; 3 – sarflanadigan mahsulot ; 4 – plazma yoyi 5 – suyuq metall vannasi; 6 – yombi; 7 – kristallizator gilzasi ; 8 – qo’zg’aluvchan poddon 1-plazmatron; 2-kamera; 3-yombi; 4-plazma yoyi; 5-ta’minot manbai. himoyalangan atmosferasida shixtani eritish uchun plazmatron qurilmasi 1-plazmatron (yuqori qismda); 2-pech futirovkasi; 3-past qismida himoyalangan atmosferasida shixtani eritish uchun plazma qurilmasi; 4-joylashgan elektrod; 5- plazma yoy; 1- suv bilan sovitiladigan metall katod elektrodi; 2-zichlagich;3-suv bilan sovitiladigan kamera devorlari; 4-elektr yoyi;5-soploli anod elektrodi; 6- plazma oqimi; 7-gazni berish. elektr yoy …
