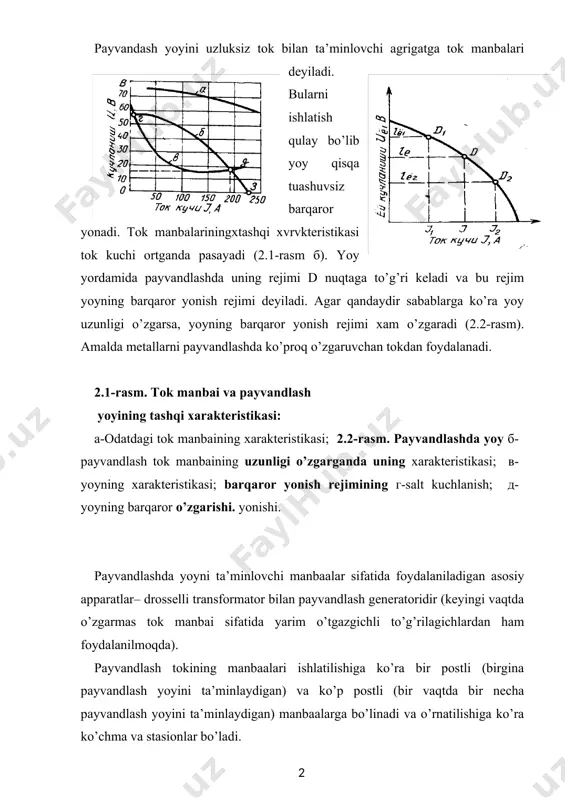

1479808160_66068.doc payvandlash manbalari, elektrad simlari va qoplamalari reja: 1. payvandlash manbalari 2. elektrad simlari 3. elektrad qoplamalari payvandash yoyini uzluksiz tok bilan ta’minlovchi agrigatga tok manbalari deyiladi. bularni ishlatish qulay bo’lib yoy qisqa tuashuvsiz barqaror yonadi. tok manbalariningxtashqi xvrvkteristikasi tok kuchi ortganda pasayadi (2.1-rasm б). yoy yordamida payvandlashda uning rejimi d nuqtaga to’g’ri keladi va bu rejim yoyning barqaror yonish rejimi deyiladi. agar qandaydir sabablarga ko’ra yoy uzunligi o’zgarsa, yoyning barqaror yonish rejimi xam o’zgaradi (2.2-rasm). amalda metallarni payvandlashda ko’proq o’zgaruvchan tokdan foydalanadi. 2.1-rasm. tok manbai va payvandlash yoyining tashqi xarakteristikasi: a-odatdagi tok manbaining xarakteristikasi; 2.2-rasm. payvandlashda yoy б- payvandlash tok manbaining uzunligi o’zgarganda uning xarakteristikasi; в- yoyning xarakteristikasi; barqaror yonish rejimining г-salt kuchlanish; д-yoyning barqaror o’zgarishi. yonishi. payvandlashda yoyni ta’minlovchi manbaalar sifatida foydalaniladigan asosiy apparatlar– drosselli transformator bilan payvandlash generatoridir (keyingi vaqtda o’zgarmas tok manbai sifatida yarim o’tgazgichli to’g’rilagichlardan ham foydalanilmoqda). payvandlash tokining manbaalari ishlatilishiga ko’ra bir postli (birgina …

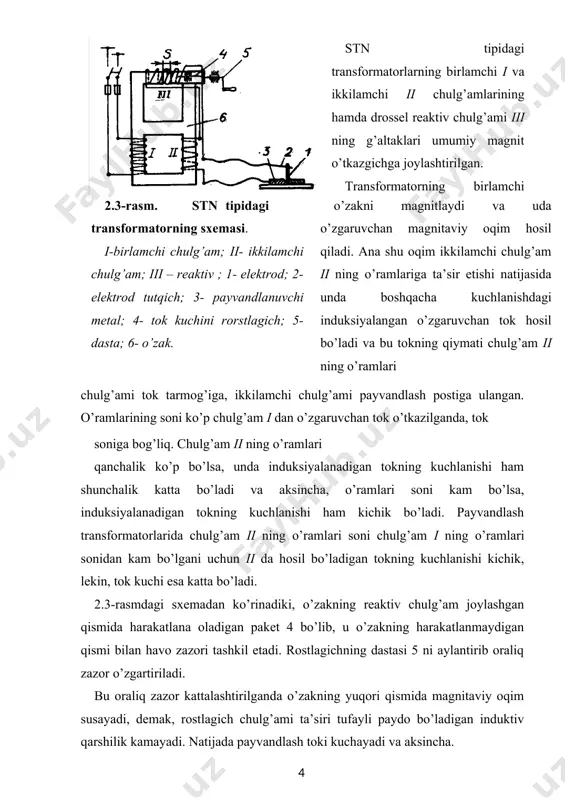

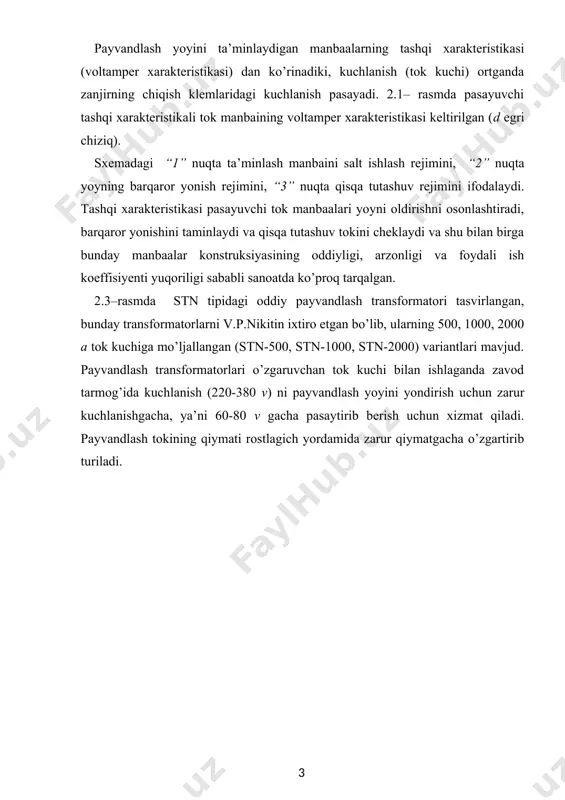

aydi. tashqi xarakteristikasi pasayuvchi tok manbaalari yoyni oldirishni osonlashtiradi, barqaror yonishini taminlaydi va qisqa tutashuv tokini cheklaydi va shu bilan birga bunday manbaalar konstruksiyasining oddiyligi, arzonligi va foydali ish koeffisiyenti yuqoriligi sababli sanoatda ko’proq tarqalgan. 2.3–rasmda stn tipidagi oddiy payvandlash transformatori tasvirlangan, bunday transformatorlarni v.p.nikitin ixtiro etgan bo’lib, ularning 500, 1000, 2000 a tok kuchiga mo’ljallangan (stn-500, stn-1000, stn-2000) variantlari mavjud. payvandlash transformatorlari o’zgaruvchan tok kuchi bilan ishlaganda zavod tarmog’ida kuchlanish (220-380 v) ni payvandlash yoyini yondirish uchun zarur kuchlanishgacha, ya’ni 60-80 v gacha pasaytirib berish uchun xizmat qiladi. payvandlash tokining qiymati rostlagich yordamida zarur qiymatgacha o’zgartirib turiladi. 2.3-rasm. stn tipidagi transformatorning sxemasi. i-birlamchi chulg’am; ii- ikkilamchi chulg’am; iii – reaktiv ; 1- elektrod; 2- elektrod tutqich; 3- payvandlanuvchi metal; 4- tok kuchini rorstlagich; 5- dasta; 6- o’zak. o’zakni magnitlaydi va uda o’zgaruvchan magnitaviy oqim hosil qiladi. ana shu oqim ikkilamchi chulg’am ii ning o’ramlariga ta’sir etishi natijasida unda boshqacha …

amlari soni chulg’am i ning o’ramlari sonidan kam bo’lgani uchun ii da hosil bo’ladigan tokning kuchlanishi kichik, lekin, tok kuchi esa katta bo’ladi. 2.3-rasmdagi sxemadan ko’rinadiki, o’zakning reaktiv chulg’am joylashgan qismida harakatlana oladigan paket 4 bo’lib, u o’zakning harakatlanmaydigan qismi bilan havo zazori tashkil etadi. rostlagichning dastasi 5 ni aylantirib oraliq zazor o’zgartiriladi. bu oraliq zazor kattalashtirilganda o’zakning yuqori qismida magnitaviy oqim susayadi, demak, rostlagich chulg’ami ta’siri tufayli paydo bo’ladigan induktiv qarshilik kamayadi. natijada payvandlash toki kuchayadi va aksincha. sanoatimiz metallarni payvandlashning barcha mavjud usullari uchun universal va maxsus elektrik payvandlash uskunalari ishlab chiqarmoqda va bu uskunalarning xili hozir 200 dan ortiq. ular haqidagi ma’lumotlar maxsus kurslarda bayon etiladi. o’zgarmas tok generatorlari. metallarni payvandlashda o’zgarmas tokdan foydalanilganda payvand chokning sifati yaxshiroq chiqsa ham o’zgaruvchan tokka nisbatan amalda kamroq foydalaniladi, chunki bu usulda uskunalarga sarflanadigan xarajatlar 3-5 marta ko’p, energiya sarfi esa 40-50% dan ortiq bo’ladi. payvandlash generatori payvandlash agregati deyiladi. …

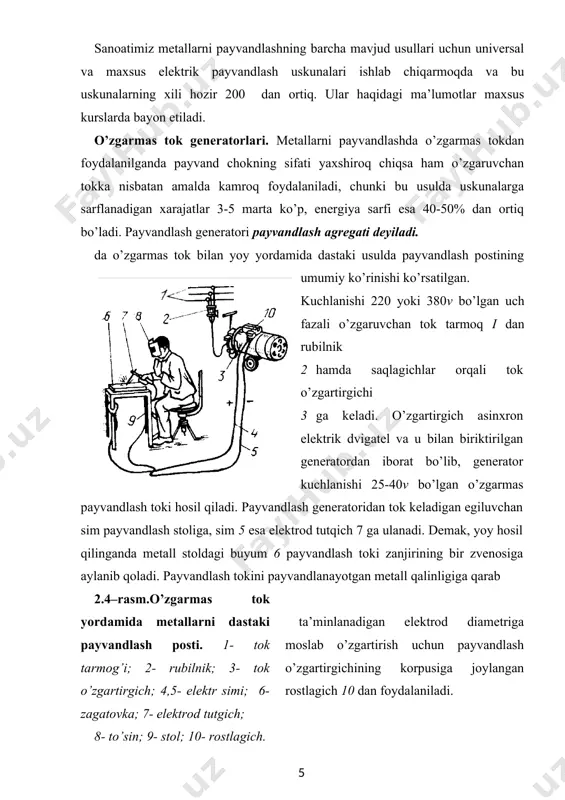

yvandlash posti. 1- tok tarmog’i; 2- rubilnik; 3- tok o’zgartirgich; 4,5- elektr simi; 6-zagatovka; 7- elektrod tutgich; 8- to’sin; 9- stol; 10- rostlagich. ta’minlanadigan elektrod diametriga moslab o’zgartirish uchun payvandlash o’zgartirgichining korpusiga joylangan rostlagich 10 dan foydalaniladi. payvandlash elektrodlari elektrodlar payvandlashda suyuqlanmaydigan materiallar –grafit, ko’mir va volframdan hamda suyuqlanuvchan materiallar-kam uglerodli po’lat, cho’yan, rangli metall va ularning qotishmalaridan sim sterjenlar ko’rinishida tayyorlanadi. suyuqlanadigan elektrodlarning ximiyaviy tarkibi payvandlanadigan metall tarkibiga yaqin bo’lishi, zararli qo’shimchalar oz bo’lishi, uning suyuqlanish temperaturasi asosiy metallning suyuqlanish temperaturasiga yaqin bo’lishi zarur. gost 2246-70 ga ko’ra dastaki usulda payvandlashda ishlatiladigan po’lat elektrodlar maxsus payvandlash simlaridan tayyorlanib, ularning diametri 1-12 mm bo’ladi. odatda, dastaki usulda payvandlashda ko’proq ishlatiladigan metall elektrodlarning diametri 2-6 mm, uzunligi 350-450 mm oralig’ida bo’ladi. yarim avtomatikaviy va avtomatikaviy ravishda payvandlashda ishlatiladigan elektrodlar o’ram (buxta) simlar ko’rinishida bo’lib, ularning og’irligi ko’pi bilan 80 kg ga yetadi. ba’zi hollarda ma’lum tarkibli metall kukunni yupqa po’lat trubkaga …

emniy, xrom, nikel, molibden va titan bilan legirlangan simlar; bular jumlasiga: sv-08gs, sv-08g2s, sv-12gs, sv-18xma, sv-10x5m, sv20xgs va boshqalar kiradi. 3. maxsus po’latlarni payvandlash uchun mo’ljallangan ko’p legirlangan simlar; bular jumlasiga: sv-06x14, sv-07x19n9, sv-07x25n20 va boshqalar kiradi. elektrod-simlarning markalariga belgilashdagi shartli belgilar: sv-payvandlash simini, birinchi raqam simdagi uglerodning yuzdan bir ulushini, keyingi harflar va ulardan keyin keluvchi raqamlar turli elementlarni prosent miqdorini bildiradi. masalan, g-marganes, s-kremniy, x-xrom, yu-alyuminiy va boshqalar. shuni qayd etish kerakki, bu payvandlash simlaridan faqat elektrod-sterjenlar uchungina emas, balki flyus ostida avtomatikaviy usulda payvandlashda, himoya gaz muhitida payvandlashda va yonuvchi gaz alangasida payvandlashda, chokbob sim sifatida ham foydalanish mumkin. huddi shunday elektro-sterjenlar sifatida, masalan, cho’yanlarni payvandlashda, quyma cho’yan chiviqlardan, mis payvandlashda m1, m2, m3 markali mis simlardan, alyuminiy qotishmalarni payvandlashda ak, ad, am markali simlardan foydalaniladi. elektrod qoplamalari tajribadan ma’lumki, qoplamasiz metall elektrodlar bilan metallarni payvandlashda yoyning barqaror yonmasligiva vannaning tashqi muhitdan muxofaza etilmasligi sababli chok sifatli …
