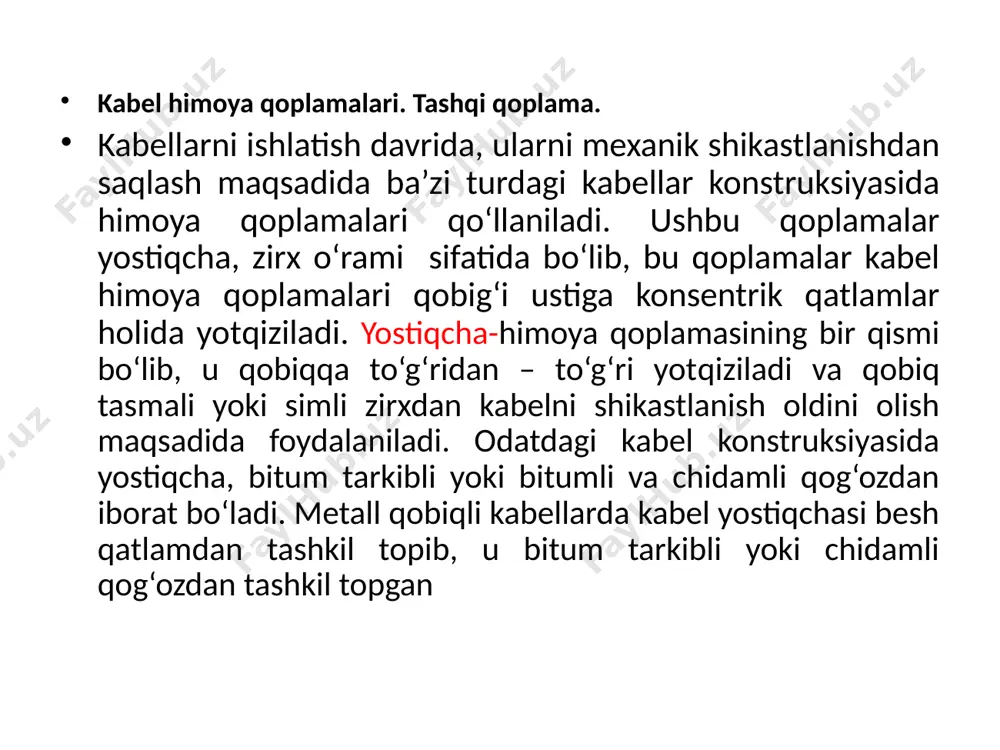

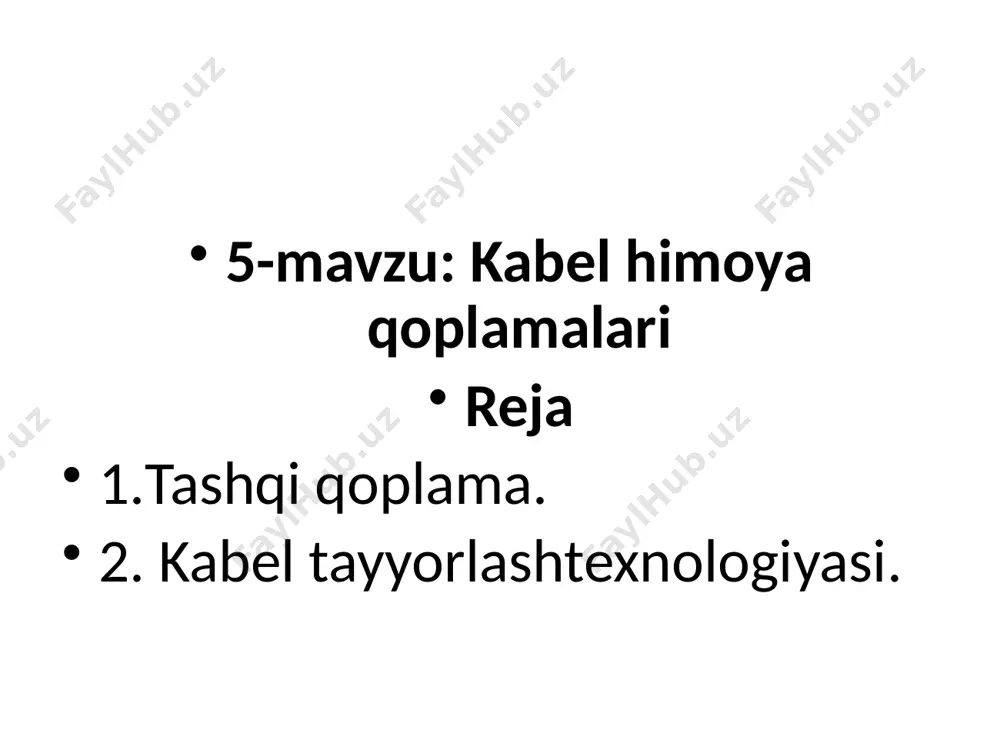

презентация powerpoint i “kli va t” fanidan ma’ruzalar 5-mavzu: kabel himoya qoplamalari reja 1.tashqi qoplama. 2. kabel tayyorlashtexnologiyasi. kabel himoya qoplamalari. tashqi qoplama. kabellarni ishlatish davrida, ularni mexanik shikastlanishdan saqlash maqsadida ba’zi turdagi kabellar konstruksiyasida himoya qoplamalari qo‘llaniladi. ushbu qoplamalar yostiqcha, zirx o‘rami sifatida bo‘lib, bu qoplamalar kabel himoya qoplamalari qobig‘i ustiga konsentrik qatlamlar holida yotqiziladi. yostiqcha-himoya qoplamasining bir qismi bo‘lib, u qobiqqa to‘g‘ridan – to‘g‘ri yotqiziladi va qobiq tasmali yoki simli zirxdan kabelni shikastlanish oldini olish maqsadida foydalaniladi. odatdagi kabel konstruksiyasida yostiqcha, bitum tarkibli yoki bitumli va chidamli qog‘ozdan iborat bo‘ladi. metall qobiqli kabellarda kabel yostiqchasi besh qatlamdan tashkil topib, u bitum tarkibli yoki chidamli qog‘ozdan tashkil topgan chidamli qog‘ozning ikkinchi qatlami shimdirilgan kabel to‘qimasi, bitumli qatlam yoki bitumdan iborat bo‘ladi. nometal qobiqli kabellar qoplamlarida yostiqchalaridagi chidamli qog‘oz o‘rniga shimdirilgan kabel qog‘ozi ishlatilishi mumkin. kuchaytirilgan yostiqchalar, ya’ni bir qatlam qog‘oz tasma, ikkita tasma polivinilxloridli, polietilen tereftalatli, poliamidli yoki poliamid …

2 / 16

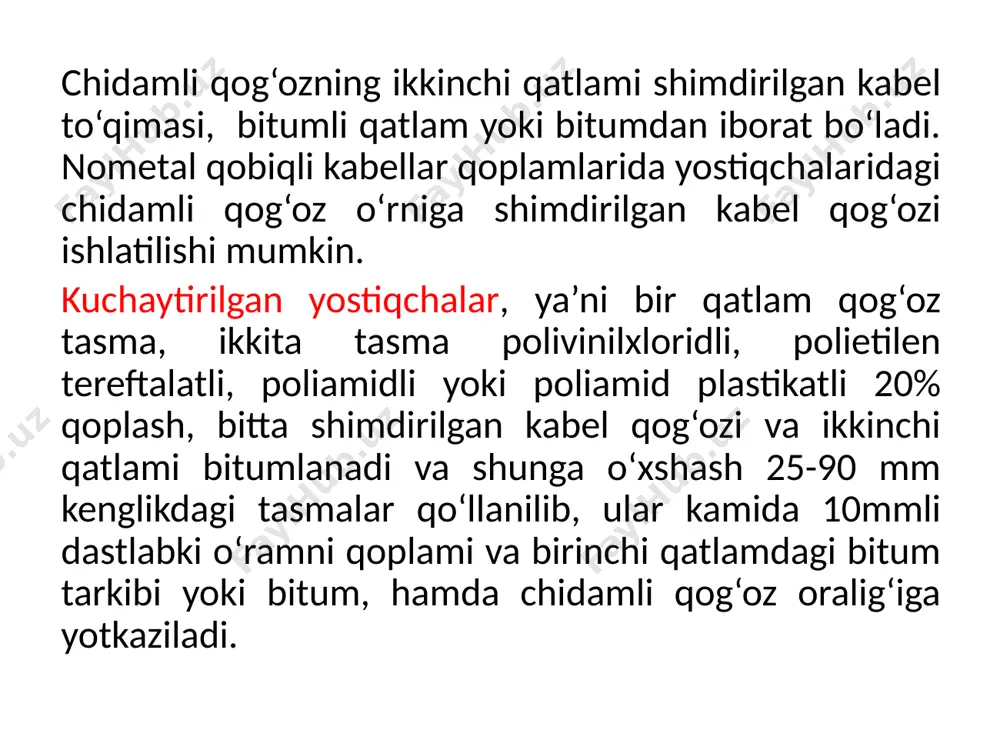

haning qalinligi 1,5-3,4 mmni oralig‘ida tanlab olinadi. past bosimli yuqori kuchlanishli moy to‘latilgan kabellarda himoya qoplamasi qo‘rg‘oshin yoki alyuminiy qobig‘i ustidan yotkaziladi va uni ham, kislota, ishqordan, hamda qo‘rg‘oshin yoki alyuminiy yemirilishini keltirib chiqaradigan daydi toklardan himoya qiladi va mexanik ta’sirdan saqlaydi. yostiqcha quyidagi qatlamlardan tashkil topadi: bitumli tarkib, ikkita polivinilxloridli tasma, bitumlangan chidamli qog‘oz tasmasi, bitumli tarkib, qalinligi 2 mmli shimdirilgan kabel to‘qimasi. yostiqchaning umumiy qalinligi 3 mm. zirx qatlami-himoya qoplamasining bir qismi hisoblanib, metalli tasma yoki simdan iborat bo‘ladi va kabelni tashqi mexanik ta’sirlardan himoya qiladi. tasmalar bitum tarkibi bilan qoplangan po‘lat, ruxlangan po‘latlardan tashkil topib, qalinligi 0,3; 0,5; 0,8 mmni va kengligi 10-60 mmga teng bo‘ldi. ruxlangan po‘latli sim diametri esa 1,4-6 mmni yassi simligi 1,5-1,7 mmni tashkil etadi. tashqi qoplama – kabel himoya qoplamasining bir qismi bo‘lib; zirxni korroziyadan saqlashga mo‘ljallangan, u ximoya shlangi sifatida yoki maxsus tolasimon chirimaydigan yoki yonmaydigan tarkibidan tashkil topgan. odatdagi bajarilgan …

3 / 16

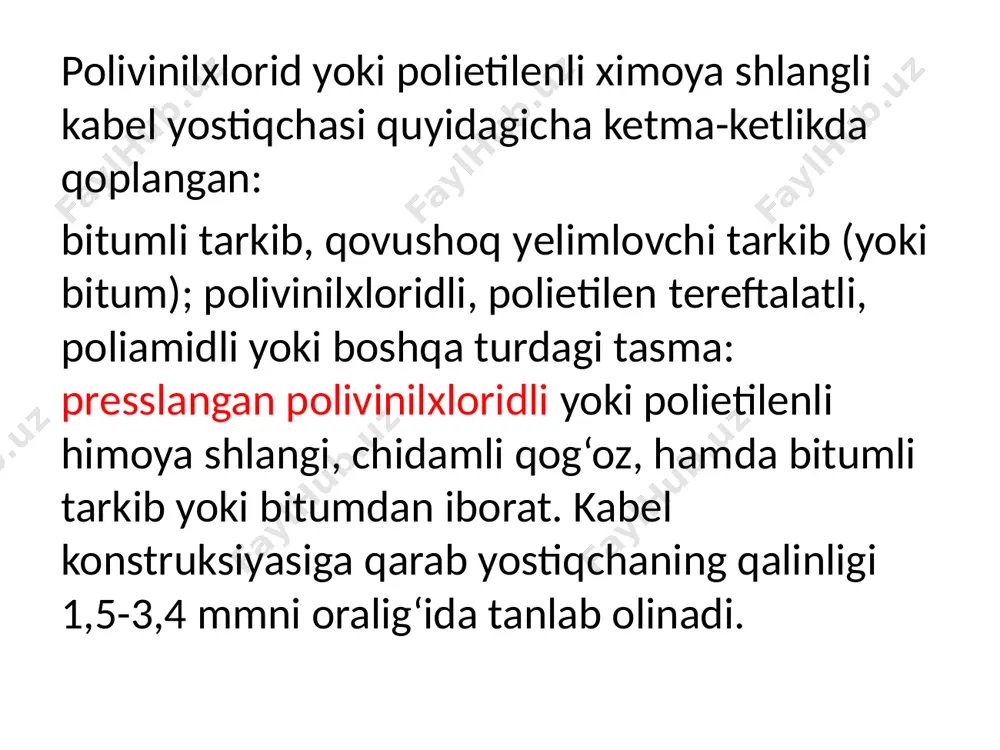

olyasiyasiga bog‘liq holda qobig‘ yoki belbog‘ izolyasiyasi ustidagi polivinilxlorid shlangi qalinligi 1,8-2,6 mmni tashkil etadi. plastmassali himoya shlangi zichligi har bir kabel uzunligida quruq sinash apparatlarida 16-26 kv kuchlanish berishi orqali tekshirib aniqlanadi. ekspluatatsiya mobaynida cho‘zilishi kuchlanishiga chalinadigan kabellar ruxlangan po‘lat simga ega k, pb, shv, pb, shp turdagi himoya qoplama bo‘ladi. bunday qoplamali kabellar suv ostida yotkizishga mo‘ljallangan. diametri kabel qobig‘i ustidan 16 dan 37 mmgacha diametri 4 mm ruxlangan sim bilan zirxlanadi, diametri 37 mmdan katta kabellarda zirx simning diametri 4-6 mm qilib olinadi. ruxlangan sim ustidan bitum qoplami yotkaziladi va kabel to‘qimali tashqi qoplamali, bitum qatlami va bo‘r eritmasi ustma-ust qoplanadi. suv ostida yotkaziladigan kabel yostiqchasida rezinalangan to‘qima va qog‘oz tasmasi qo‘llaniladi. shaxtalarda qo‘llaniladigan kabel yostiqchasida polivinilxlorid plastikatli tasma ishlatiladi. barcha holatlarda yostiqcha qalinligi ortiq olinadi. qobiq materialini ifodalaydigan harflar: a - alyuminiy qobiqli, s - qo‘rg‘oshin, v - polivinilxlorid plastikati, n - nairit rezina qobiklar. simlari …

4 / 16

an)da bajarilganini ifodalaydi. belgilash quyidagi misollar bilan izoxlanadi: mis simi kesim yuzasi 95mm2 shimdirilgan qog‘oz izolyasiyali, qo‘rg‘oshin qobiqli, po‘lat tasmada zirxlangan, tashqi himoya qoplamali nominal kuchlanishi 10 kv sb 3 x 95 – 10. .9. kabel tayyorlash texnologiyasi. kabel ishlab chiqarish texnologiyasi quyidagi bosqichlardan iborat: cho’zish. tok o'tkazish simi - alyuminiy yoki mis materialdan iborat bo’lib, cho’zish usulidan foydalaniladi. issiqlik bilan ishlov berish. metallning qattiqlashishini olib tashlash va uning oqibatlarini bartaraf etish uchun issiqlik bilan ishlov berish qo'llaniladi. burash. tok o'tkazish simlari bir simga o'ralgan bo’ladi. u "streng" deb ataladi. buning uchun turli barabanlardan sim burama mashinasiga beriladi. keyin polietilen granulalari yoki boshqa izolyatsiya materiallari suyuq holatga qadar eritiladi. tok o'tkazish simi maxsus ekstruderdagi aralashmaga botiriladi.o'tkazuvchanlik darajasi, izolyator tok o’tkazmayaptimi, sim qalinligi va boshqalar tekshiriladi.tayyor tok o'tkazish simlari maxsus jihozlar yordamida g’altakka o'raladi.bundan tashqari, sizga qanday kabel kerakligiga qarab, burama mashinasi yordamida tok o'tkazish simlari bir-biriga o'raladi. oxirgi bosqich - …

5 / 16

metalni tejash imkonini yaratadi. plastmassa izolyatsiyali kabellarni tayyorlash texnologiyasi, qog‘oz-moy shimdirilgan izolyatsiyali kabellarni texnologik jarayoni ancha sodda va bu turdagi kabellarni ishlatish ancha qulay. metall qobiq qoplash uslublari. qurg‘oshin va alyumin qobiqlarning qoplanishi.himoya qatlamini qoplash uslublari. tasma simon pulat zirx qoplash. himoya qatlam konstruksiyalari va himoya qatlamini qoplashning asosiy texnologik jarayonlari. to‘lqinsimon po‘lat qobig‘li kabel: 1 – polietilen ichak; 2 – polietilen ichak osti yopishtiriluvchi qatlam; 3 – to‘lqinsimon po‘lat qobiq; 4 – alyuminiy ekran; 5 –belbog‘li izolyasiya; 6-tok o‘tkazgich simlar. nazorat savollari. kabel simlari deb nimaga aytiladi? tok o’tkazish simlari qanday materiallardan tayyorlanadi? muxofazalovchi qoplam turlariga nimalar kiradi? kabel simlarini o‘rash turlari qanday? izolyatsiya ustidagi ekran qanday konstruksiyaga ega? image1.emf image2.emf image3.png himoya qoplami nomlanishi konstruksiya qismi yostiqcha zirx bg odatdagi (normal) ikki po‘lat tasmali blg kuchaytirilgan -//- -//- pg odatdagi (normal) yassi ruxlangan po‘lat simli pag kuchaytirilgan -//- -//- b2pg juda kuchaytirilgan ikki po‘lat tasmali p2lg -//- yassi …
