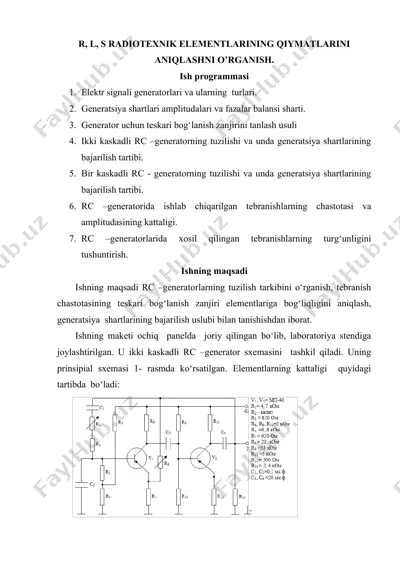

r, l, s radiotеxnik elеmеntlarining qiymatlarini aniqlashni o’rganish. ish programmasi 1. elektr signali generatorlari va ularning turlari. 2. generatsiya shartlari amplitudalari va fazalar balansi sharti. 3. generator uchun teskari bog‘lanish zanjirini tanlash usuli 4. ikki kaskadli rc –generatorning tuzilishi va unda generatsiya shartlarining bajarilish tartibi. 5. bir kaskadli rc - generatorning tuzilishi va unda generatsiya shartlarining bajarilish tartibi. 6. rc –generatorida ishlab chiqarilgan tebranishlarning chastotasi va amplitudasining kattaligi. 7. rc –generatorlarida xosil qilingan tebranishlarning turg‘unligini tushuntirish. ishning maqsadi ishning maqsadi rc –generatorlarning tuzilish tarkibini o‘rganish, tebranish chastotasining teskari bog‘lanish zanjiri elementlariga bog‘liqligini aniqlash, generatsiya shartlarining bajarilish uslubi bilan tanishishdan iborat. ishning maketi ochiq panelda joriy qilingan bo‘lib, laboratoriya stendiga joylashtirilgan. u ikki kaskadli rc –generator sxemasini tashkil qiladi. uning prinsipial sxemasi 1- rasmda ko‘rsatilgan. elementlarning kattaligi quyidagi tartibda bo‘ladi: rc –generatorning prinsipial sxemasi ishni bajarish tartibi generator sxemasini yig‘ish talaba tomonidan ko‘chma elementlarni maketdagi uyalarga joylashtirish yo‘li bilan bajariladi. ularning …

2 / 9

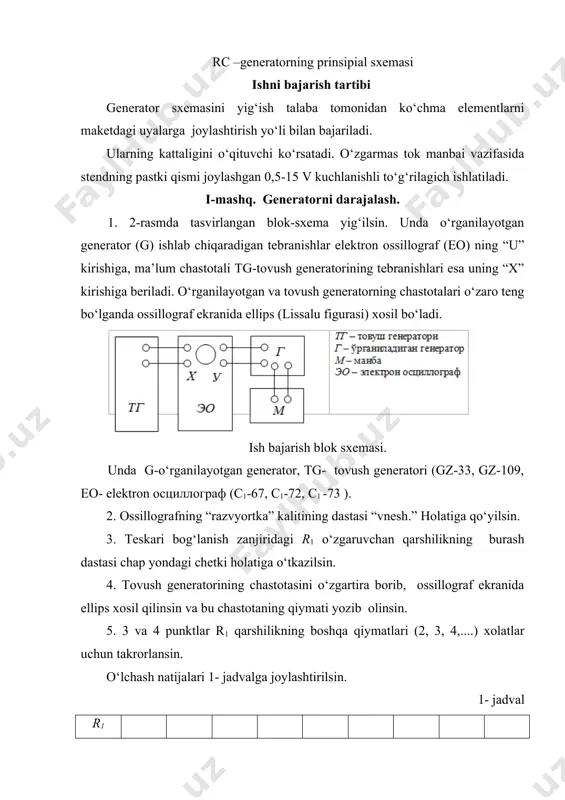

eo- elektron осциллограф (с1-67, с1-72, с1 -73 ). 2. ossillografning “razvyortka” kalitining dastasi “vnesh.” holatiga qo‘yilsin. 3. teskari bog‘lanish zanjiridagi r1 o‘zgaruvchan qarshilikning burash dastasi chap yondagi chetki holatiga o‘tkazilsin. 4. tovush generatorining chastotasini o‘zgartira borib, ossillograf ekranida ellips xosil qilinsin va bu chastotaning qiymati yozib olinsin. 5. 3 va 4 punktlar r1 qarshilikning boshqa qiymatlari (2, 3, 4,....) xolatlar uchun takrorlansin. o‘lchash natijalari 1- jadvalga joylashtirilsin. 1- jadval r1 f 6. jadval natijalari asosida f=f (rн) bog‘lanish grafigi chizilsin. эслатма: 1. r1 qarshilikning xar bir xolati uchun chastotaning kattaligi aniqlanganda qiymatini yozib olishdan oldin r8 o‘zgaruvchan qarshilik yordamida tebranishning garmonikligi tekshirilsin. 2. o‘rganilayotgan generator ishlab chiqarilgan tebranishning chastotasini чз-33 chastotomer yordamida xam o‘lchash mumkin. ii-mashq. tebranishlarning statsionar amplitudasini aniqlash 1. teskari bog‘lanishli zanjirning elementlari с1, r1 va r2 lardan birortasini uzib generator sxemasi ikki kaskadli kuchaytirgich xolatiga o‘tkazilsin. 2. kuchaytirgichning amplitudaviy xarakteristikasi olinsin. buning uchun: a) 3-rasmda ko‘rsatilgan blok …

3 / 9

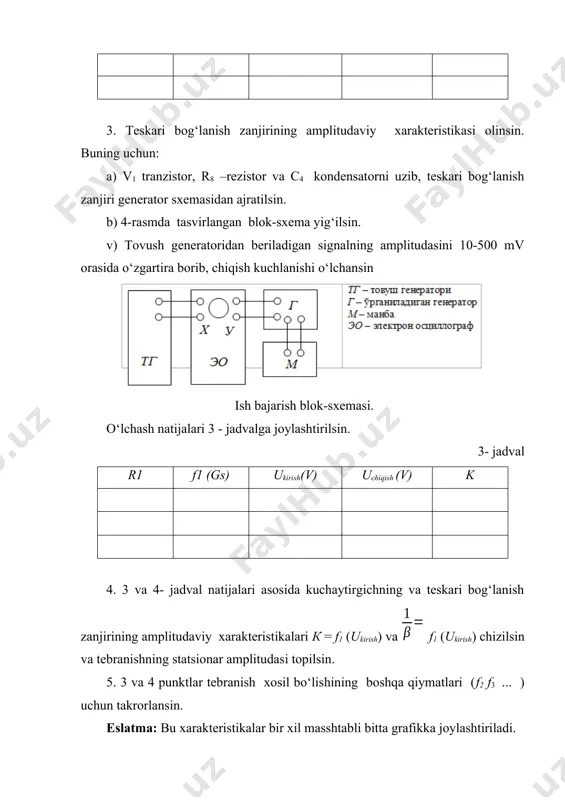

oridan beriladigan signalning amplitudasini 10-500 mv orasida o‘zgartira borib, chiqish kuchlanishi o‘lchansin ish bajarish blok-sxemasi. o‘lchash natijalari 3 - jadvalga joylashtirilsin. 3- jadval r1 f1 (gs) ukirish(v) uchiqish (v) k 4. 3 va 4- jadval natijalari asosida kuchaytirgichning va teskari bog‘lanish zanjirining amplitudaviy xarakteristikalari к = f1 (ukirish) va f1 (ukirish) chizilsin va tebranishning statsionar amplitudasi topilsin. 5. 3 va 4 punktlar tebranish xosil bo‘lishining boshqa qiymatlari (f2 f3 ... ) uchun takrorlansin. eslatma: bu xarakteristikalar bir xil masshtabli bitta grafikka joylashtiriladi. lc – generatori ish programmasi 1.elektr signali generatorlari va ularning turlari . 2.generatsiya shartlari amplitudalari va fazalar balansi sharti. 3.yuqori chastotali generatorlarning prinsipial va ekvivalent sxemalari. 4.tebranish xosil bo‘lish prinsipi. 5.yuqori chastotali generatorlar nazariyasining asoslari. 6.tebranish konturi anod zanjiriga ulangan generatorning differensial tenglamasi va uning yechimlari. 7.manfiy qarshilik. so‘nmas tebranishlar xosil bo‘lish sharti. 8.yuqori chastotali generatorning yumshoq va qattiq ish rejimlari. 9.tebranish xarakteristikasining grafik tasviri. 10.yumshoq va qattiq …

4 / 9

o‘zgarmas tok manbai bo‘lib, stendning pastki qismida joylashgan 0,5-15 v bo‘lgan to‘g‘rilagich xizmat qiladi. i-mashq. generatorni darajalash 1.2-rasmda ko‘rsatilgan blok-sxema yig‘ilsin. unda o‘rganilayotgan generator xosil qiladigan tebranishlar elektron ossillograf (eo) ning “u” kirishiga, ma’lum chastotali generatorning tebranishlari esa uning “x” kirishiga ulanadi. 2. ossillografning “razvyortka” kalitining dastasi “vnesh” holatiga qo‘yilsin. 3. maketdagi с2 kondensator uchun mo‘ljallangan uyaga uning biror qiymatiga mos kondensator joylashtirilsin. 4. yuqori chastotali standart generatorning chastotasini o‘zgartira borib, ossillograf ekranida ellips (lissaju figurasi) hosil qilinsin va chastotasi yozib olinsin. (ossillograf ishlatish qo‘llanmasi bilan tanishilsin.) 5.3 va 4 punktlar с2 kondensatorning boshqa qiymatlari uchun takrorlansin va ularga mos chastota topilsin. o‘lchash natijalari 1- jadvalga joylashtirilsin. 1- jadval с2 (πф) f (кгц) 6. jadval natijalari asosida f = f (c2) bog‘lanish grafigi chizilsin. eslatma: generator chastotasini chz-33 markali chastotometr yordamida xam o‘lchash mumkin. ii mashq. generatsiya shartini tekshirish 1. generator sxemasi musbat teskari bog‘lanishli kuchaytirgich xolatiga keltirilsin va uning …

5 / 9

o‘lchash natijalari 2- jadvalga joylashtirilsin. f f1 f2 f3 … uбирлик u тескари k β 7. 2- jadval natijalari asosida musbat teskari bog‘lanishli kuchaytirgichning chastotaviy xarakteristikasi chizilsin va u tushuntirilsin. iii – mashq. generatorning yumshoq ish rejimini o‘rganish 1. tranzistorning statistik xarakteristikasidan uning to‘g‘ri chiziqli qismi aniqlansin. 2. manbadan tranzistor bazasiga xarakteristika to‘g‘ri chiziqli qismining o‘rtasiga to‘g‘ri keladigan siljitish kuchlanishi berilsin. 3. induktiv g‘altaklar orasidagi masofani o‘zgartirib, ularning bog‘lanishi o‘zgartirilsin va tebranishning hosil bo‘lish va uzilish nuqtasi aniqlansin. o‘lchash natijalari 3- jadvalga joylashtirilsin. 3- jadval (мм) м (гц ) uчиқиш (в) 4. darajalash chizig‘idan o‘zaro induksiya koeffitsiyenti м topilsin. u чиқиш = f (м) bog‘lanish grafigi chizilsin. iv –mashq generatorning qattiq ish rejimini o‘rganish 1. statistik xarakteristikadan foydalanib tranzistor bazasiga yopilish potensialiga teng kuchlanish berilsin. 2. induktivlik g‘altaklari orasidagi masofani o‘zgartirib, ularning bog‘lanishi boshqarilsin va tebranishning paydo bo‘lish va uzilish nuqtalari aniqlansin. o‘lchash natijalari 4- jadvalga joylashtirilsin. 4- jadval (мм) …
