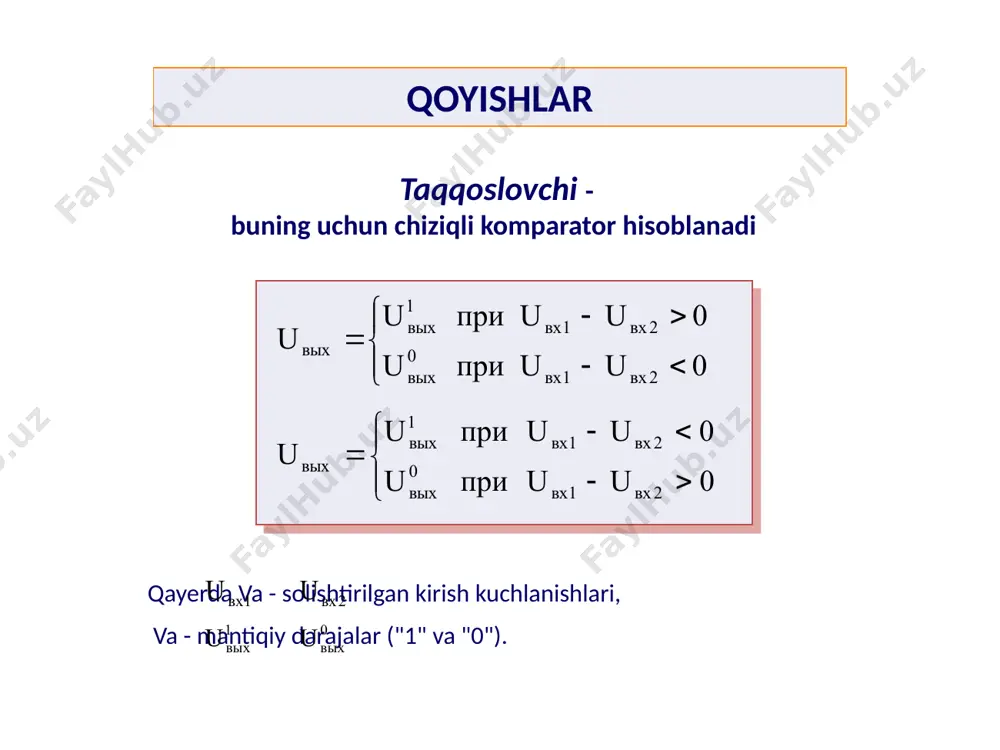

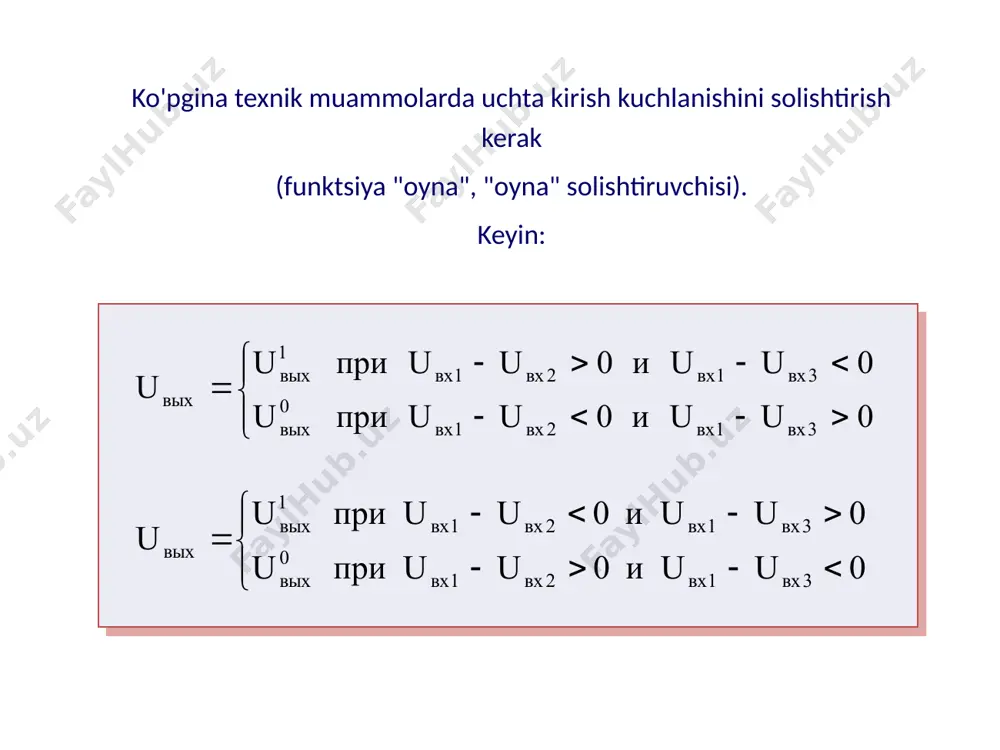

1680852643.pptx ï î ï í ì - = 0 u u при u 0 u u при u u 2 вх 1 вх 0 вых 2 вх 1 вх 1 вых вых ï î ï í ì > - - - = 0 u u и 0 u u при u 0 u u и 0 u u при u u 3 вх 1 вх 2 вх 1 вх 0 вых 3 вх 1 вх 2 вх 1 вх 1 вых вых ï î ï í ì - > - кэ вх вых u u u - = 3 , 0 1 , 0 u кэ ¸ » ( ) ( ) ( ) ( ) w × w b - w = w j k j 1 j k j k ос ( ) ( ) ( ) w = w × w b j k j k j …

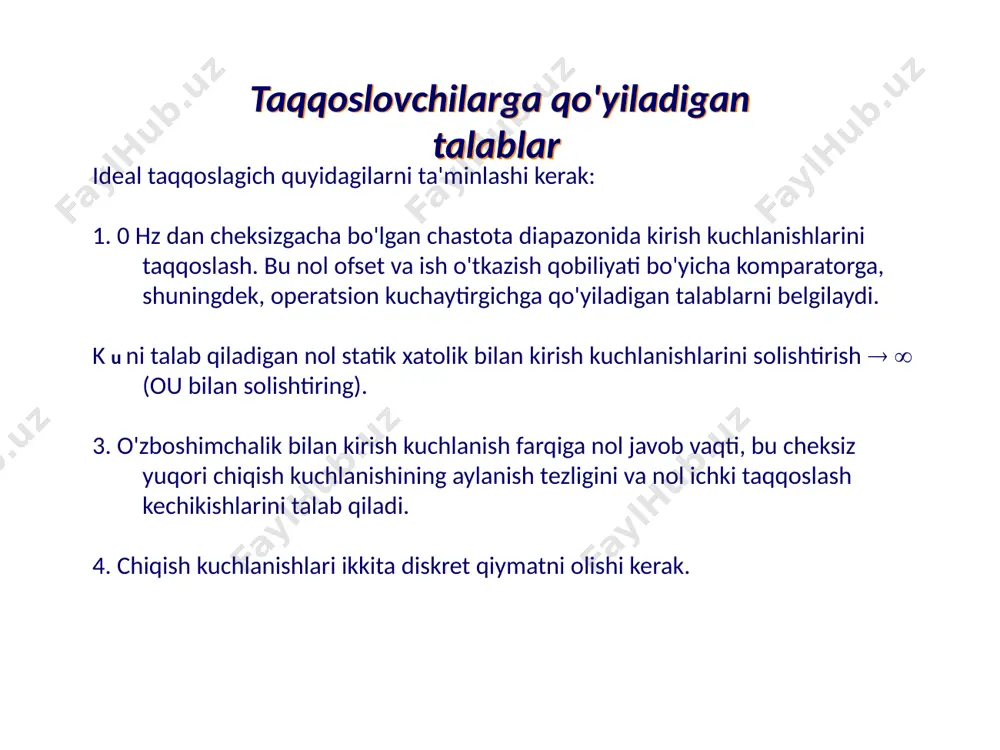

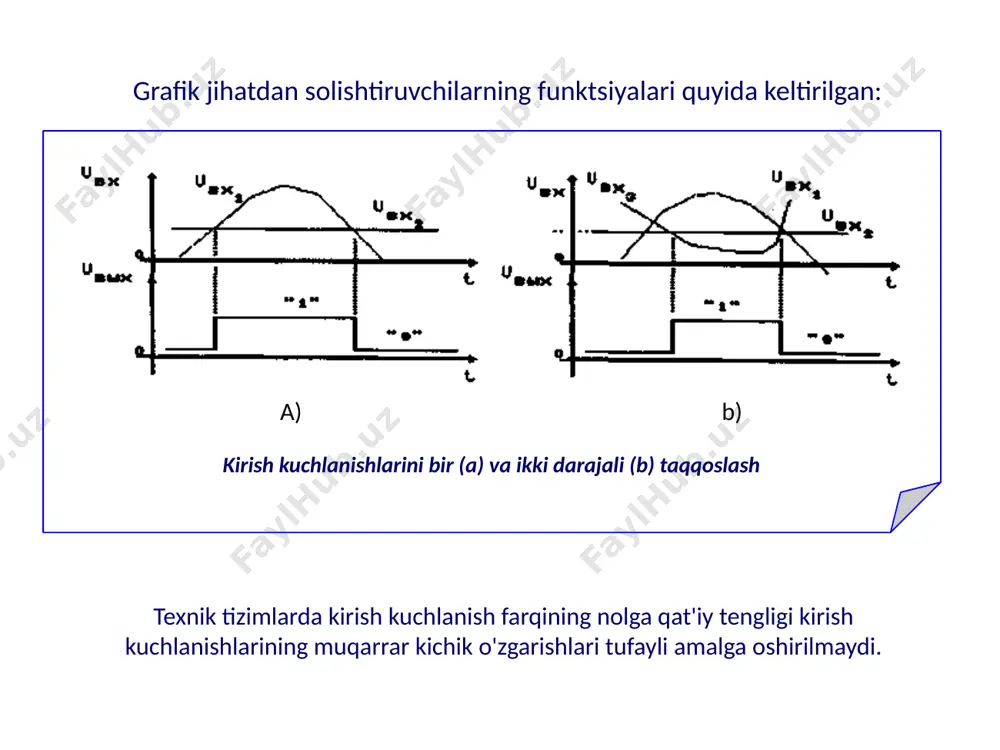

4. chiqish kuchlanishlari ikkita diskret qiymatni olishi kerak. taqqoslash parametrlari rezolyutsiya yo'naltirilgan kuchlanish kirish oqimining mutlaq qiymati va kirish oqimlarining farqi javob vaqti (o'tish vaqti, tarqalish kechikishi). taqqoslash sxemalari ko'pincha op amperlar taqqoslash sifatida ishlatiladi. bunday sxema echimlari amalda, ayniqsa past chastotali signallarni solishtirishda keng qo'llaniladi. o'ngdagi rasmda odatdagi op-amp komparator sxemasi ko'rsatilgan. e'tibor bering, op amp ossiz ishlatiladi. komparatorni amalga oshirish operatsion kuchaytirgich yordamida biroq, so'nggi o'n yillikda kuchlanishni taqqoslash muammosini hal qilish uchun chiqish bosqichining funktsiyasi (va, albatta, sxemada) bo'yicha op-ampdan farq qiluvchi maxsus mikrosxemalar ishlab chiqarildi. monolit komparatorlar o'nlab mikrovoltlardan millivoltgacha bo'lgan rezolyutsiyani birliklardan o'nlab nanosekundlargacha kechikish bilan ta'minlaydi. misol tariqasida, ko'rib chiqing juda mashhur taqqoslash 521(554) saz . uning xususiyati juda o'ziga xos chiqish bosqichidir. ushbu bosqichda ochiq kollektor va ochiq emitent mavjud bo'lib, ijobiy va salbiy ta'minot kuchlanishlarining turli kombinatsiyalari bilan chiqish bosqichining turli xil kommutatsiyalarini (inverting va inverting) amalga oshirish mumkin. ( keyingi slayddagi …

oeffitsienti va minimal fazali siljishlar bilan signal davrlarini almashtirish. taniqli mexanik kontaktlarning zanglashiga olib keladigan kalitlari kabi, analog kalitlar ham bo'lishi mumkin odatda yopiq, odatda ochiq, ketma-ket va parallel . bundan tashqari, elektron sxemalar mavjud kuchlanish kalitlari va oqim kalitlari . qoidaga ko'ra, allar past oqimli, past kuchlanishli davrlarni almashtiradilar, ammo quvvat analog signallarini almashtirish uchun mo'ljallangan sxemalar mavjud. ideal analog kalitning uzatish xususiyatlari zener diyotiga kalit bipolyar tranzistor kaliti to'yinganlik rejimida silikon tranzistor uchun: generatorlar generator garmonik signallar to'g'ridan-to'g'ri oqim manbai energiyasini elektromagnit tebranishlar energiyasiga aylantiruvchi qurilma barcha generatorlarni tasniflash mumkin: hosil qilingan signallar shakliga ko'ra yoqilgan garmonik generatorlar va impuls (relaksatsiya) generatorlari; qo'zg'alish yo'li bilan yoqilgan osilatorlar va kutish generatorlari (tashqi qo'zg'aluvchan generatorlar); fikr-mulohaza turi bo'yicha rc generatorlari va lc generatorlari; hosil qilingan chastota bo'yicha past chastotali (100 khz gacha), yuqori chastotali (0,1 ... 100 mgts) va mikroto'lqinli pech (100 mgts dan ortiq). garmonik tebranishlar o'z-o'zidan tebranishning umumlashtirilgan …

generatsiya chastotasidagi ot sxemasining kuchayishi moduli. ushbu shart bajarilganda, kuchaytirgichning chiqishidagi kuchlanish amplitudasi ortadi. ushbu rejim deyiladi generator qo'zg'atish rejimi . kuchaytirgich chiqishi tebranish paytida doimiy amplituda generator statsionar rejimga o'tadi va bu holat amplituda balansi deb ataladi lc osilatorini amalga oshirishga misol "induktiv uch nuqtali" garmonik tebranishlarning uch nuqtali generatorining sxemasi oc zanjirining kuchayishi tebranishlarning o'z-o'zidan qo'zg'alishi shartidan "induktiv uch nuqtada" garmonik tebranishlarni hosil qilish chastotasi. bu erda l - umumiy induktivlik klassik lc osilatorlari mavjud chastotaning beqarorligi bunday past barqarorlik ko'plab amaliy muammolarni hal qilishni ta'minlamaydi. barqarorlikni sezilarli darajada oshirish uchun kvarts rezonatorlari ko'pincha ishlatiladi. a) b) kvarts rezonatori: shartli grafik tasvir (a) va ekvivalent sxema (b) kvars chastotasi stabilizatsiyasi bilan osilatorni amalga oshirishga misol kvarts osilatori chastotaning beqarorligi ya'ni barqarorlik oshadi ming marta rc osilatorining misoli ko'pincha past chastotalarda qo'llaniladi rc osilatorlari garmonik sxemasi rc osilatori fazani o'zgartiruvchi qayta aloqa davri bilan tebranish chastotasi operatsion kuchaytirgichga asoslangan …

wmf oleobject16.bin oleobject17.bin image25.wmf image26.wmf oleobject18.bin oleobject19.bin image27.wmf image28.wmf image29.png oleobject20.bin oleobject21.bin image30.wmf oleobject22.bin image31.png image32.png image33.wmf image34.png oleobject23.bin image35.wmf image36.png oleobject24.bin image37.wmf image38.png oleobject25.bin
