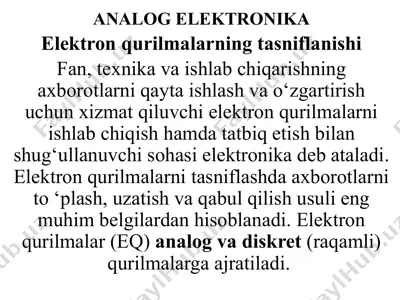

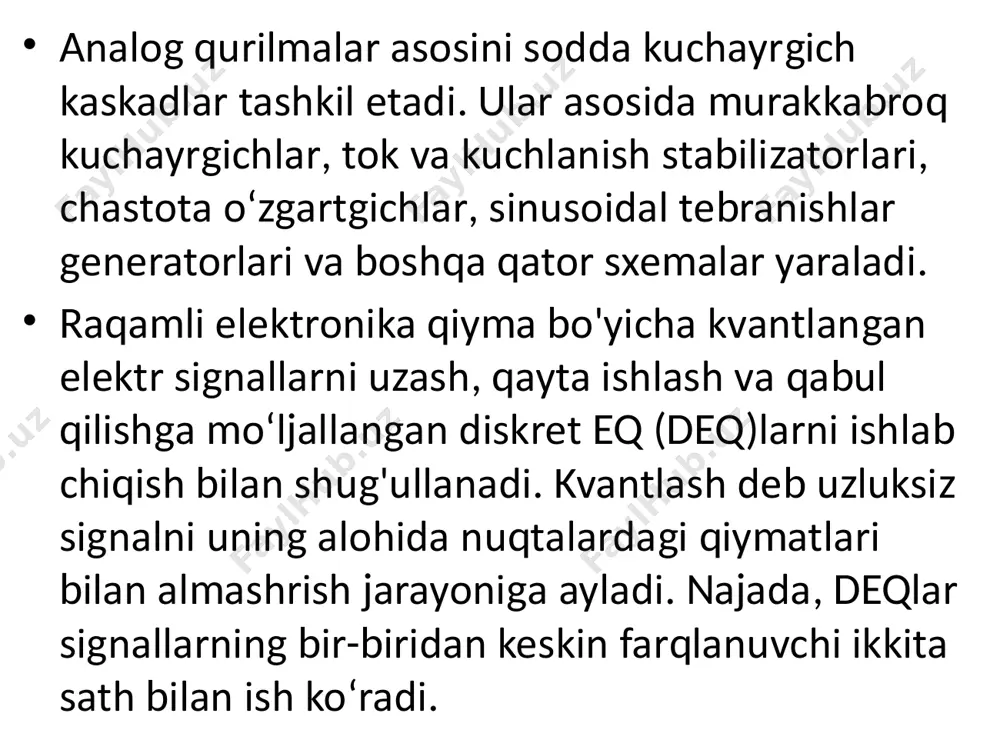

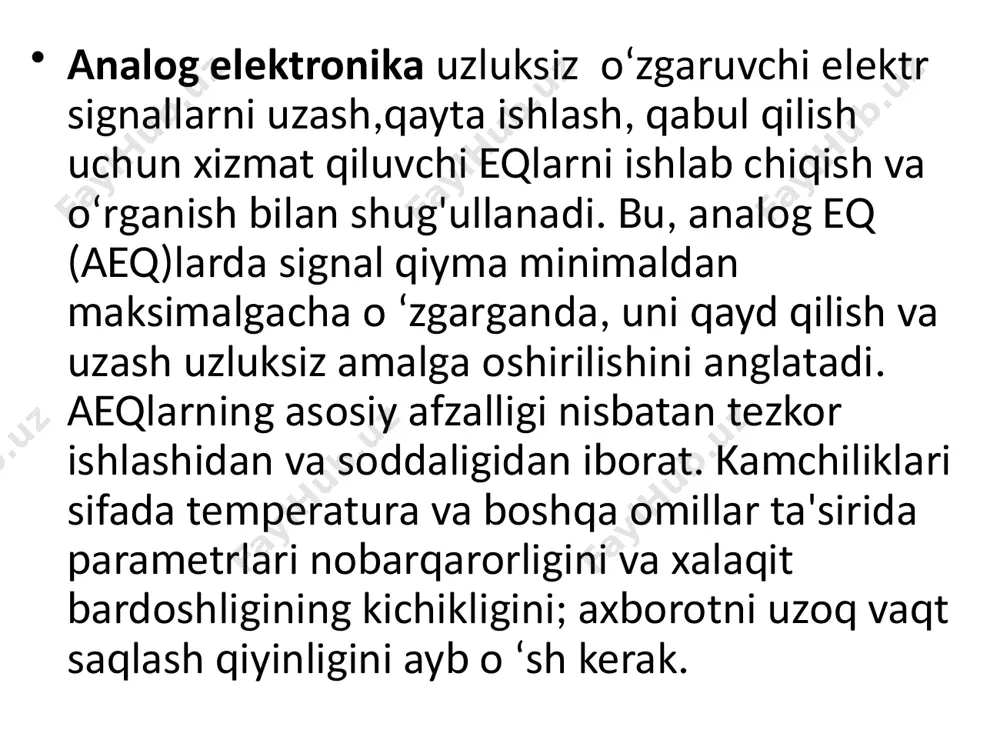

prezentatsiya powerpoint analog elektronika elektron qurilmalarning tasniflanishi fan, texnika va ishlab chiqarishning axborotlarni qayta ishlash va o‘zgartirish uchun xizmat qiluvchi elektron qurilmalarni ishlab chiqish hamda tatbiq etish bilan shug‘ullanuvchi sohasi elektronika deb ataladi. elektron qurilmalarni tasniflashda axborotlarni to ‘plash, uzatish va qabul qilish usuli eng muhim belgilardan hisoblanadi. elektron qurilmalar (eq) analog va diskret (raqamli) qurilmalarga ajratiladi. analog elektronika uzluksiz o‘zgaruvchi elektr signallarni uzatish,qayta ishlash, qabul qilish uchun xizmat qiluvchi eqlarni ishlab chiqish va o‘rganish bilan shug'ullanadi. bu, analog eq (aeq)larda signal qiymati minimaldan maksimalgacha o ‘zgarganda, uni qayd qilish va uzatish uzluksiz amalga oshirilishini anglatadi. aeqlarning asosiy afzalligi nisbatan tezkor ishlashidan va soddaligidan iborat. kamchiliklari sifatida temperatura va boshqa omillar ta'sirida parametrlari nobarqarorligini va xalaqit bardoshligining kichikligini; axborotni uzoq vaqt saqlash qiyinligini aytib o ‘tish kerak. analog qurilmalar asosini sodda kuchaytirgich kaskadlar tashkil etadi. ular asosida murakkabroq kuchaytirgichlar, tok va kuchlanish stabilizatorlari, chastota o‘zgartgichlar, sinusoidal tebranishlar generatorlari va boshqa …

2 / 22

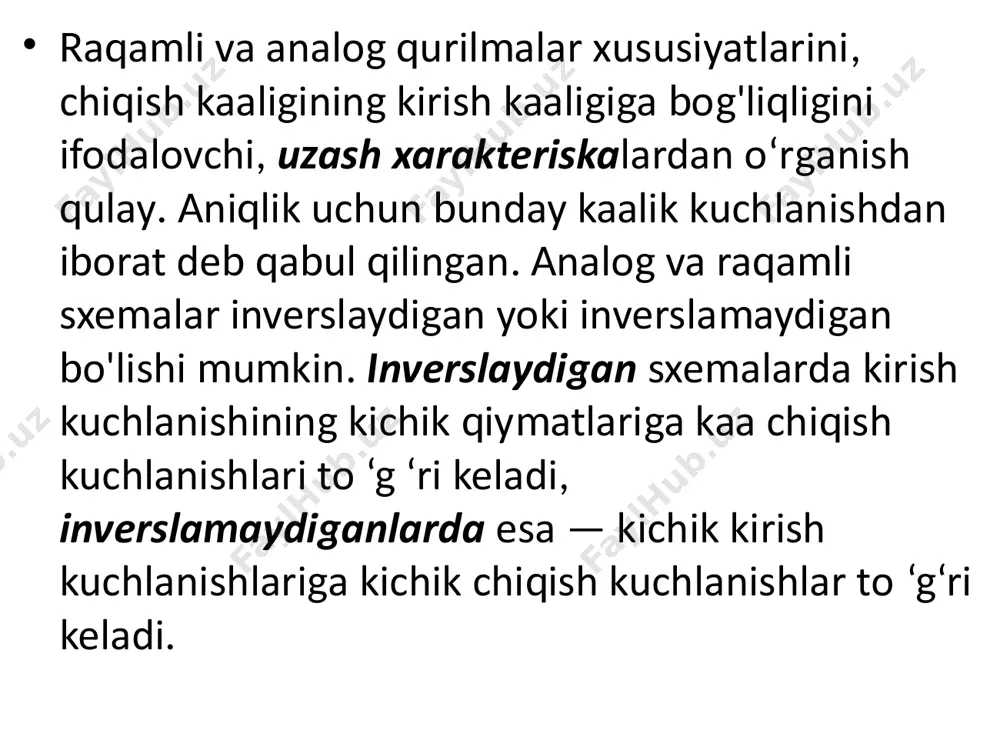

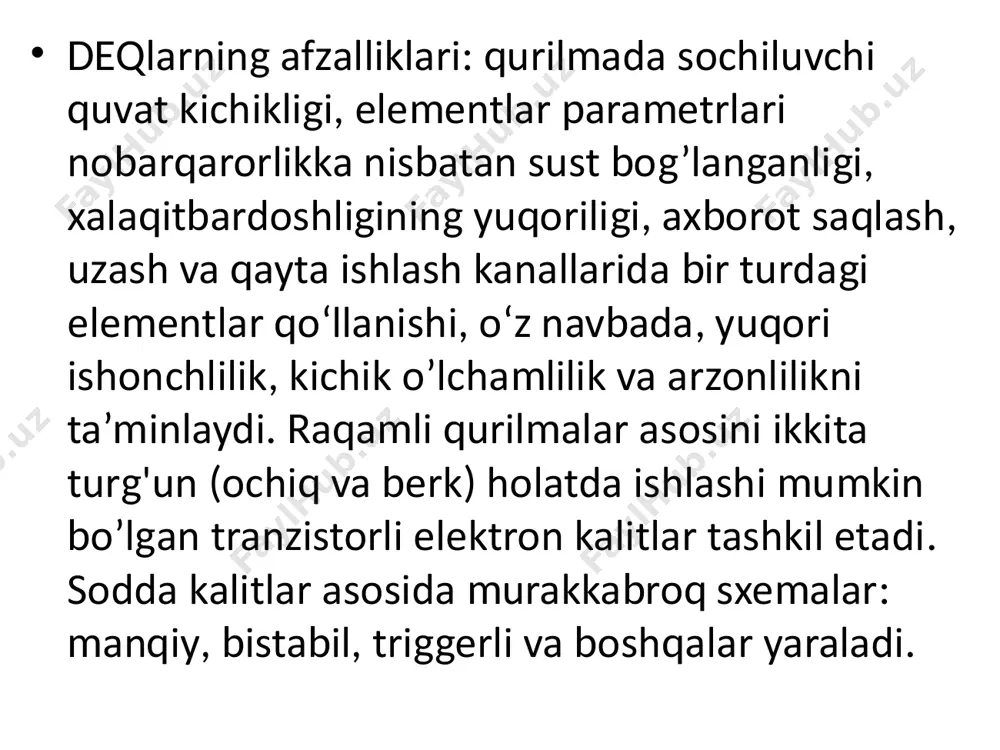

, yuqori ishonchlilik, kichik o’lchamlilik va arzonlilikni ta’minlaydi. raqamli qurilmalar asosini ikkita turg'un (ochiq va berk) holatda ishlashi mumkin bo’lgan tranzistorli elektron kalitlar tashkil etadi. sodda kalitlar asosida murakkabroq sxemalar: mantiqiy, bistabil, triggerli va boshqalar yaratiladi. raqamli va analog qurilmalar xususiyatlarini, chiqish kattaligining kirish kattaligiga bog'liqligini ifodalovchi, uzatish xarakteristikalardan o‘rganish qulay. aniqlik uchun bunday kattalik kuchlanishdan iborat deb qabul qilingan. analog va raqamli sxemalar inverslaydigan yoki inverslamaydigan bo'lishi mumkin. inverslaydigan sxemalarda kirish kuchlanishining kichik qiymatlariga katta chiqish kuchlanishlari to ‘g ‘ri keladi, inverslamaydiganlarda esa — kichik kirish kuchlanishlariga kichik chiqish kuchlanishlar to ‘g‘ri keladi. inverslaydigan sxemalarning an’anaviy uzatish xarakteristikasi 1-rasmda ko‘rsatilgan. elektron sxema elementlari parametrlarining tarqoqligi, temperaturaga bog‘liqligi yoki eskirishi hisobiga uzatish xarakteristika deformatsiyalanadi va u uch xil ko‘rinishdan biriga ega bo‘ladi (1-rasmdagi 1,2,3 — egri chiziqlar). kuchaytirgich kaskadlarda kirish va chiqish signallari ko‘rsatilgan soha chegarasida ixtiyoriy qiymatlarni qabul qilishi mumkin. kirish signalining ma’lum bir qiymatida, masalan, uklrl deformatsiya hisobiga …

3 / 22

rligini belgilaydi. tashqi xalaqitlar (kuchlanish manbayi pulsatsiyalari va elektromagnit maydon) ham shunday natijaga olib keladi. 2-rasm. analog o‘zgartgichlarning belgilanishi: a) operatsion kuchaytirgich; b) bir kirishli kuchaytirgich; d) komparator; e) cheklagich; f) ikki tomonlama cheklagich; g) ko‘paytirgich; h) polosali filtr; j) yuqori chastotalar filtri; i) past chastotalar filtri., analog elektronika 2 zamonaviy elektronika — integral mikroelektronika bo‘lib, unda raqamli integral elektron tizimlarga hal qiluvchi o ‘rin berilgan. shunday bo‘lishiga qaramasdan raqamli elektron tizimlar analog tizimlar o'rnini butunlay egallay olmaydi, chunki tabiatda kechadigan jarayonlar (birlamchi axborot) uzluksiz qonuniyat bo‘yicha sodir bo'ladi va insonning axborot qabul qiluvchi, reseptor apparati analog o‘zgartgich kabi ishlaydi. demak, signallarni o‘zgartirishning boshlang‘ich va oxirgi bosqichlari analog bo‘lmasligining iloji yo'q. ushbu axborotga ishlov berishni raqamli ko‘rinishda olib borish ma’qulroq. natijada, axborotga ishlov berishda raqamli usullardan foydalanuvchi har qanday tizim analog va raqamli signallarni o ‘zaro o‘zgartruvchi tizimlarga ega bo‘lishi shart. ular analog — raqamli (aro‘) va raqamli — analog …

4 / 22

ki tok) amplitudasi, kuchlanish manbayi energiyasini chiqish signali energiyasiga o'zgartirilishi hisobiga chastotalarning chegaralanmagan oralig‘ida nochiziqli buzilishlarsiz ki marta ko'paytirish tushuniladi. signallarni kuchaytirish operatsion kuchaytirgich (ok) lar, videochastotalarning keng polosali va yuch kuchaytirgichlari yordamida amalga oshiriladi. chiziqli analog o‘zgartirishlarni amalga oshirishda ok negiz qurilma bo‘lib xizmat qiladi. nochiziqli analog o‘zgartirishlarni amalga oshiruvchi asosiy qurilma sifatida signallarni analog ko’paytirgich xizmat qiladi. u ikkita kirishga ega bo'lgan o‘zgartgichdan iborat bo‘lib, x va y analog kattaliklar ko‘paytmasi uchiq ni aniqlaydi: uchiq=kxu, bu yerda: k — masshtablovchi koeffitsient bo‘lib x va yga bog‘liq emas. signallarni analog ko‘paytirgich universal qurilma bo‘lib, u ko‘paytirish, bo'lish, darajaga ko‘tarish, ildiz chiqarish kabi amallarni bajarish uchun ishlatiladi. ko‘paytirgichlar asosida barcha turdagi detektorlar, modulyator — demodulyatorlar, aktiv filtrlar, boshqaruvchi generatorlar va boshqalar hosil qilinadi. elektronikaning elektron asboblar vaxlari xususiyatlarini e’tiborga olgan holda axborotga ishlov berish usullarini ishlab chiquvchi bo'limi sxemotexnika deb ataladi. mikrosxemotexnika deb elektronikaning imslarda va ular asosidagi realarda ishlatiladigan …

5 / 22

s, yoki-emas va boshqa) operatsiyalarni bajaradi. bu operatsiyalar yordamida har qanday analog, analog-raqamli va raqamli funksiyalarni amalga oshirish mumkin. diskret sxemotexnikaga elektr sxemalar uchun sxemotexnik yechimlar soddaligi va qimmat aktiv elementlarni minimal ishlatish, ajratuvchi kondensator, transformator va boshqalardan keng foydalanish xosdir. integral sxemotexnikada barcha elementlar yagona kristalda shakllantirilgani sababli, ularning qiymati elementlar narxi bilan emas, balki kristall narxi bilan belgilanadi. shuning uchun kristalda iloji boricha ko‘proq elementlarni joylashtirish maqsadga muvofiq. kristalldagi aktiv elementlar — tranzistorlar, diodlar minimal yuzaga, passiv elementlar esa — maksimal yuzaga ega. shuning uchun islarda rezistorlar soni minimal bo’lishiga intilinadi, katta yuzani egallovchi kondensatorlar qo'llanilmay , ularning o‘rniga kaskadlarni muvofiqlashtiruvchi kaskadlardan foydalaniladi. islarning ushbu xususiyati, diskret tranzistorli tuzilmalarda amalga oshirib bo‘lmaydigan, yuqori aniqlikdagi differensial kaskadlar, barqaror tok va kuchlanish generatorlarini yaratish imkonini berdi. a1s mahsulotlari turlari ko'p bo‘lishiga qaramasdan, ularning hammasida, sxemotexnik umumlashtirish va loyihalashni yengillashtirish maqsadida, chegaralangan sonli negiz elementlar: sodda kuchaytirgich kaskadi, differensial kuchaytirgich, barqaror …
