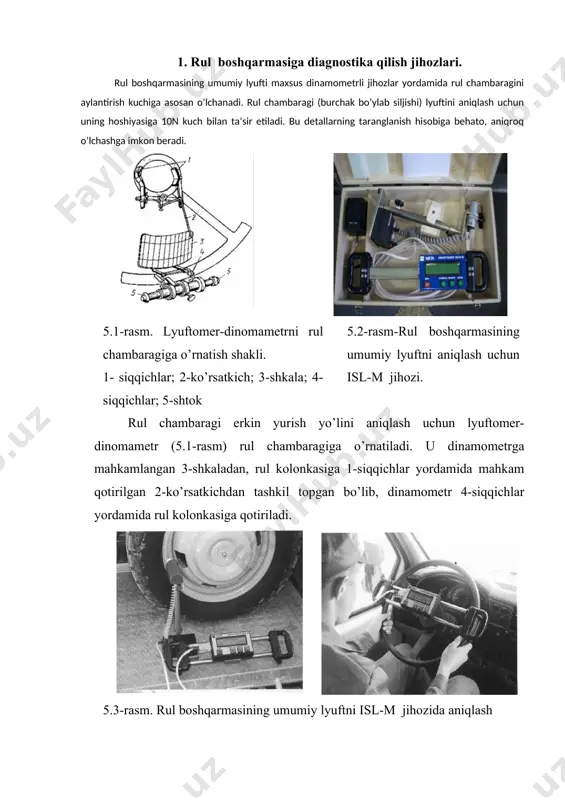

1503127875_69042.doc avtomobil rul boshqarmasini va yoritgichlarni diagnostikalash, txk va jt jihozlari reja: 1.rul boshqarmasini diagnostikalash jihozlari. 2.yoritgichlarni nazorat qiluvchi jixozlari 1. rul boshqarmasiga diagnostika qilish jihozlari. rul boshqarmasining umumiy lyufti maxsus dinamometrli jihozlar yordamida rul chambaragini aylantirish kuchiga asosan o’lchanadi. rul chambaragi (burchak bo’ylab siljishi) lyuftini aniqlash uchun uning hoshiyasiga 10n kuch bilan ta’sir etiladi. bu detallarning taranglanish hisobiga behato, aniqroq o’lchashga imkon beradi. 5.1-rasm. lyuftomer-dinomametrni rul chambaragiga o’rnatish shakli. 1- siqqichlar; 2-ko’rsatkich; 3-shkala; 4-siqqichlar; 5-shtok 5.2-rasm-rul boshqarmasining umumiy lyuftni aniqlash uchun isl-m jihozi. rul chambaragi erkin yurish yo’lini aniqlash uchun lyuftomer-dinomametr (5.1-rasm) rul chambaragiga o’rnatiladi. u dinamometrga mahkamlangan 3-shkaladan, rul kolonkasiga 1-siqqichlar yordamida mahkam qotirilgan 2-ko’rsatkichdan tashkil topgan bo’lib, dinamometr 4-siqqichlar yordamida rul kolonkasiga qotiriladi. 5.3-rasm. rul boshqarmasining umumiy lyuftni isl-m jihozida aniqlash dinamometr shkalalari 5-shtokda ko’rsatilgan bo’lib, u rul chambaragiga qanday kuch bilan ta’sir etilayotganini ko’rsatib turadi (ta’sir etish kuchi 20-120 n bo’lishi mumkin). shtok yordamida 10 n …

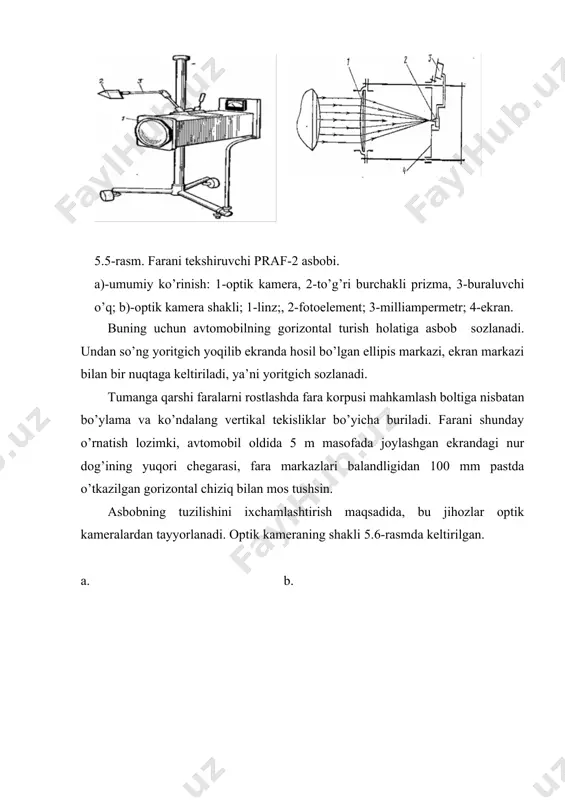

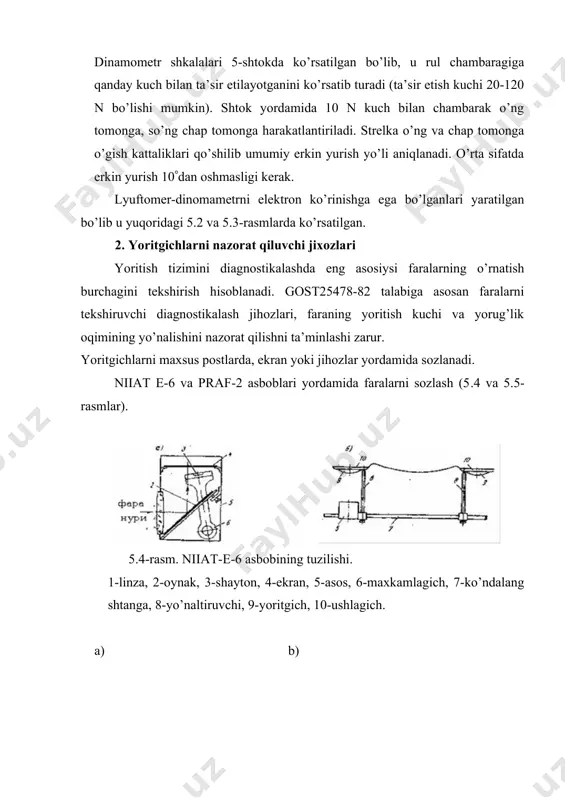

rat qilishni ta’minlashi zarur. yoritgichlarni maxsus postlarda, ekran yoki jihozlar yordamida sozlanadi. niiat e-6 va praf-2 asboblari yordamida faralarni sozlash (5.4 va 5.5-rasmlar). 5.4-rasm. niiat-e-6 asbobining tuzilishi. 1-linza, 2-oynak, 3-shayton, 4-ekran, 5-asos, 6-maxkamlagich, 7-ko’ndalang shtanga, 8-yo’naltiruvchi, 9-yoritgich, 10-ushlagich. a) b) 5.5-rasm. farani tekshiruvchi praf-2 asbobi. a)-umumiy ko’rinish: 1-optik kamera, 2-to’g’ri burchakli prizma, 3-buraluvchi o’q; b)-optik kamera shakli; 1-linz;, 2-fotoelement; 3-milliampermetr; 4-ekran. buning uchun avtomobilning gorizontal turish holatiga asbob sozlanadi. undan so’ng yoritgich yoqilib ekranda hosil bo’lgan ellipis markazi, ekran markazi bilan bir nuqtaga keltiriladi, ya’ni yoritgich sozlanadi. tumanga qarshi faralarni rostlashda fara korpusi mahkamlash boltiga nisbatan bo’ylama va ko’ndalang vertikal tekisliklar bo’yicha buriladi. farani shunday o’rnatish lozimki, avtomobil oldida 5 m masofada joylashgan ekrandagi nur dog’ining yuqori chegarasi, fara markazlari balandligidan 100 mm pastda o’tkazilgan gorizontal chiziq bilan mos tushsin. asbobning tuzilishini ixchamlashtirish maqsadida, bu jihozlar optik kameralardan tayyorlanadi. optik kameraning shakli 5.6-rasmda keltirilgan. a. b. 5.6-rasm. avtomobil faralarining parametrlarini …

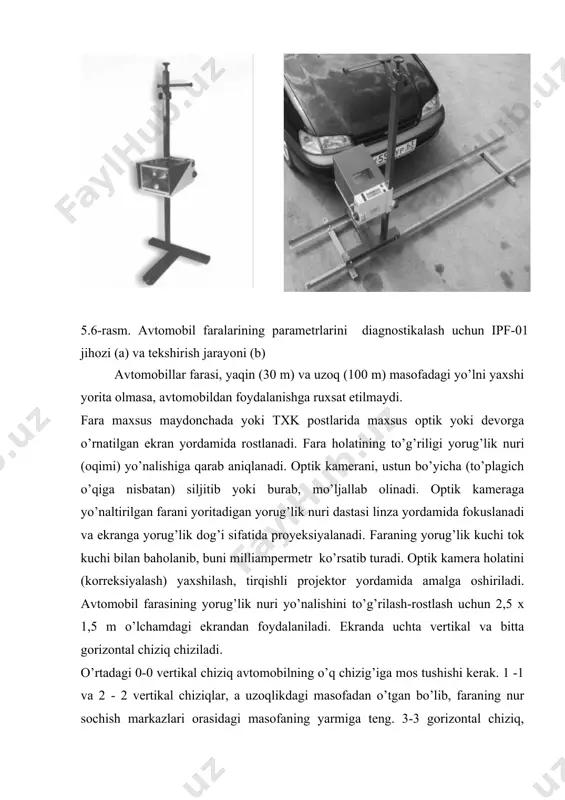

ok kuchi bilan baholanib, buni milliampermetr ko’rsatib turadi. optik kamera holatini (korreksiyalash) yaxshilash, tirqishli projektor yordamida amalga oshiriladi. avtomobil farasining yorug’lik nuri yo’nalishini to’g’rilash-rostlash uchun 2,5 x 1,5 m o’lchamdagi ekrandan foydalaniladi. ekranda uchta vertikal va bitta gorizontal chiziq chiziladi. o’rtadagi 0-0 vertikal chiziq avtomobilning o’q chizig’iga mos tushishi kerak. 1 -1 va 2 - 2 vertikal chiziqlar, a uzoqlikdagi masofadan o’tgan bo’lib, faraning nur sochish markazlari orasidagi masofaning yarmiga teng. 3-3 gorizontal chiziq, poldan a balandlikdagi masofadan o’tgan bo’lib, faraning nur sochish markazlarini, maydondan qancha balandlikda joylashishi zarurligini bildiradigan masofadir. adabiyotlar: 1. karimov i.a. jahon moliyaviy-iqtisodiy inqirozi, o’zbekiston sharoitida uni bartaraf etishning yo’llari va choralari. – т.: o’zbekiston, 2009. – 56 b. 2. avtomobillar texnik ekspluatatsiyasi. qayta ishlangan va to’ldirilgan ruscha 4-nashridan (prof. kuznetsov ye.s. tahriri ostida. m.:nauka 2004y. 535 b.) tarjima prof. sidiqnazarov q.m. umumiy tahriri ostida, toshkent “voris-nashriyot”, 2006. – 670 b. 3. avtomobillar texnik ekspluatatsiyasi. o’zbekiston …

ексия (все модели). ташкент, 2000 г. 9. 4.o.xamrakulov, sh.magdiev. avtomobillarning texnik ekspluatatsiyasi. toshkent. 2005 y.
