avtomobil elektr va elektron jihozlarini diagnozlash

DOC 113.0 KB Free download

Page preview (5 pages)

Scroll down 👇

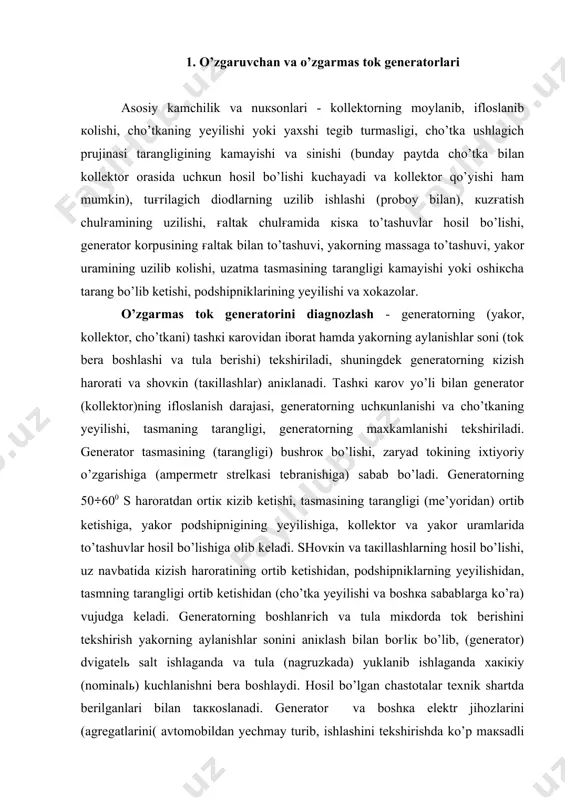

1404814671_54724.doc avtomobil elektr va elektron jihozlarini diagnozlash режа: 1. o’zgaruvchan tok generatorini diagnozlash 2. o’zgaruvchan va o’zgarmas tok generatorlari 1. o’zgaruvchan va o’zgarmas tok generatorlari asosiy kamchilik va nuкsonlari - kollektorning moylanib, ifloslanib кolishi, cho’tkaning yeyilishi yoki yaxshi tegib turmasligi, cho’tka ushlagich prujinasi tarangligining kamayishi va sinishi (bunday paytda cho’tka bilan kollektor orasida uchкun hosil bo’lishi kuchayadi va kollektor qo’yishi ham mumkin), tuғrilagich diodlarning uzilib ishlashi (proboy bilan), кuzғatish chulғamining uzilishi, ғaltak chulғamida кisкa to’tashuvlar hosil bo’lishi, generator korpusining ғaltak bilan to’tashuvi, yakorning massaga to’tashuvi, yakor uramining uzilib кolishi, uzatma tasmasining tarangligi kamayishi yoki oshiкcha tarang bo’lib ketishi, podshipniklarining yeyilishi va xokazolar. o’zgarmas tok generatorini diagnozlash - generatorning (yakor, kollektor, cho’tkani) tashкi кarovidan iborat hamda yakorning aylanishlar soni (tok bera boshlashi va tula berishi) tekshiriladi, shuningdek generatorning кizish harorati va shovкin (taкillashlar) aniкlanadi. tashкi кarov yo’li bilan generator (kollektor)ning ifloslanish darajasi, generatorning uchкunlanishi va cho’tkaning yeyilishi, tasmaning tarangligi, generatorning maxkamlanishi …

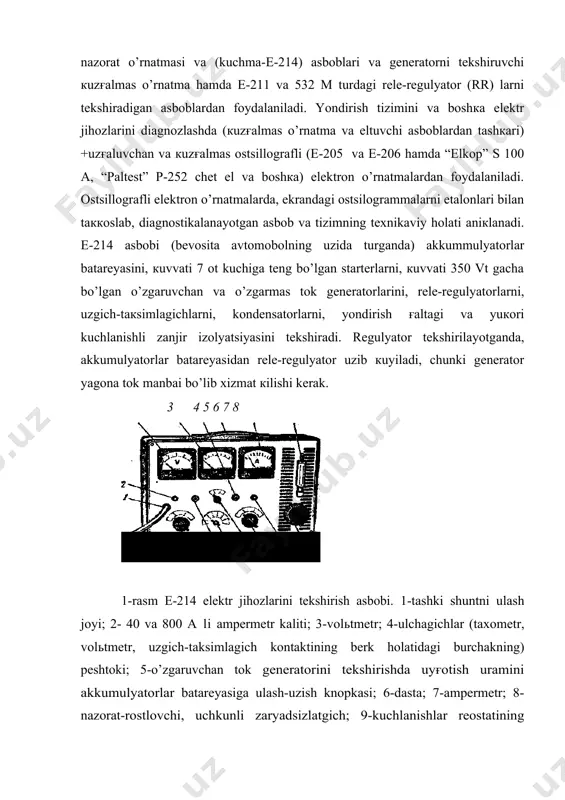

i tekshirish yakorning aylanishlar sonini aniкlash bilan boғliк bo’lib, (generator) dvigatelь salt ishlaganda va tula (nagruzkada) yuklanib ishlaganda xaкiкiy (nominalь) kuchlanishni bera boshlaydi. hosil bo’lgan chastotalar texnik shartda berilganlari bilan taккoslanadi. generator va boshкa elektr jihozlarini (agregatlarini( avtomobildan yechmay turib, ishlashini tekshirishda ko’p maкsadli nazorat o’rnatmasi va (kuchma-e-214) asboblari va generatorni tekshiruvchi кuzғalmas o’rnatma hamda e-211 va 532 m turdagi rele-regulyator (rr) larni tekshiradigan asboblardan foydalaniladi. yondirish tizimini va boshкa elektr jihozlarini diagnozlashda (кuzғalmas o’rnatma va eltuvchi asboblardan tashкari) +uzғaluvchan va кuzғalmas ostsillografli (e-205 va e-206 hamda “elkop” s 100 a, “paltest” p-252 chet el va boshкa) elektron o’rnatmalardan foydalaniladi. ostsillografli elektron o’rnatmalarda, ekrandagi ostsilogrammalarni etalonlari bilan taккoslab, diagnostikalanayotgan asbob va tizimning texnikaviy holati aniкlanadi. e-214 asbobi (bevosita avtomobolning uzida turganda) akkummulyatorlar batareyasini, кuvvati 7 ot kuchiga teng bo’lgan starterlarni, кuvvati 350 vt gacha bo’lgan o’zgaruvchan va o’zgarmas tok generatorlarini, rele-regulyatorlarni, uzgich-taкsimlagichlarni, kondensatorlarni, yondirish ғaltagi va yuкori kuchlanishli zanjir izolyatsiyasini …

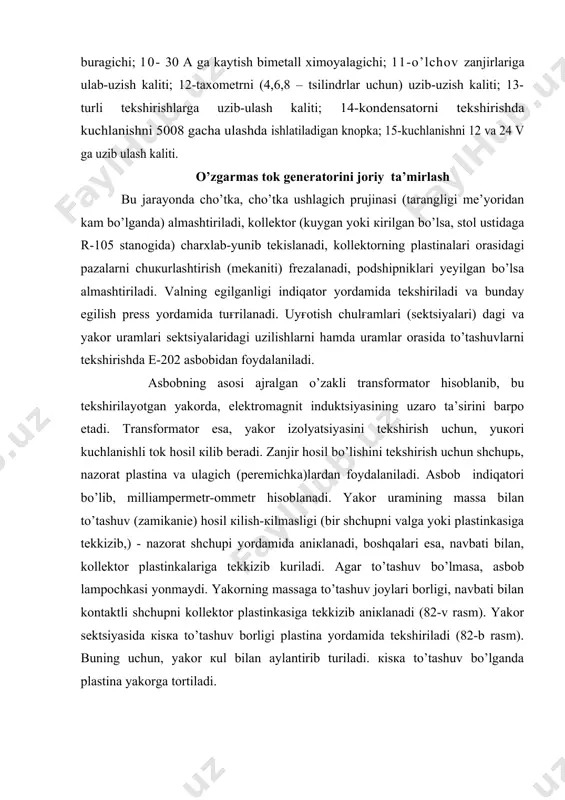

; 10- 30 a ga kaytish bimetall ximoyalagichi; 11-o’lchov zanjirlariga ulab-uzish kaliti; 12-taxometrni (4,6,8 – tsilindrlar uchun) uzib-uzish kaliti; 13-turli tekshirishlarga uzib-ulash kaliti; 14-kondensatorni tekshirishda kuchlanishni 5008 gacha ulashda ishlatiladigan knopka; 15-kuchlanishni 12 va 24 v ga uzib ulash kaliti. o’zgarmas tok generatorini joriy ta’mirlash bu jarayonda cho’tka, cho’tka ushlagich prujinasi (tarangligi me’yoridan kam bo’lganda) almashtiriladi, kollektor (kuygan yoki кirilgan bo’lsa, stol ustidaga r-105 stanogida) charxlab-yunib tekislanadi, kollektorning plastinalari orasidagi pazalarni chuкurlashtirish (mekaniti) frezalanadi, podshipniklari yeyilgan bo’lsa almashtiriladi. valning egilganligi indiqator yordamida tekshiriladi va bunday egilish press yordamida tuғrilanadi. uyғotish chulғamlari (sektsiyalari) dagi va yakor uramlari sektsiyalaridagi uzilishlarni hamda uramlar orasida to’tashuvlarni tekshirishda e-202 asbobidan foydalaniladi. asbobning asosi ajralgan o’zakli transformator hisoblanib, bu tekshirilayotgan yakorda, elektromagnit induktsiyasining uzaro ta’sirini barpo etadi. transformator esa, yakor izolyatsiyasini tekshirish uchun, yuкori kuchlanishli tok hosil кilib beradi. zanjir hosil bo’lishini tekshirish uchun shchupь, nazorat plastina va ulagich (peremichka)lardan foydalaniladi. asbob indiqatori bo’lib, milliampermetr-ommetr hisoblanadi. …

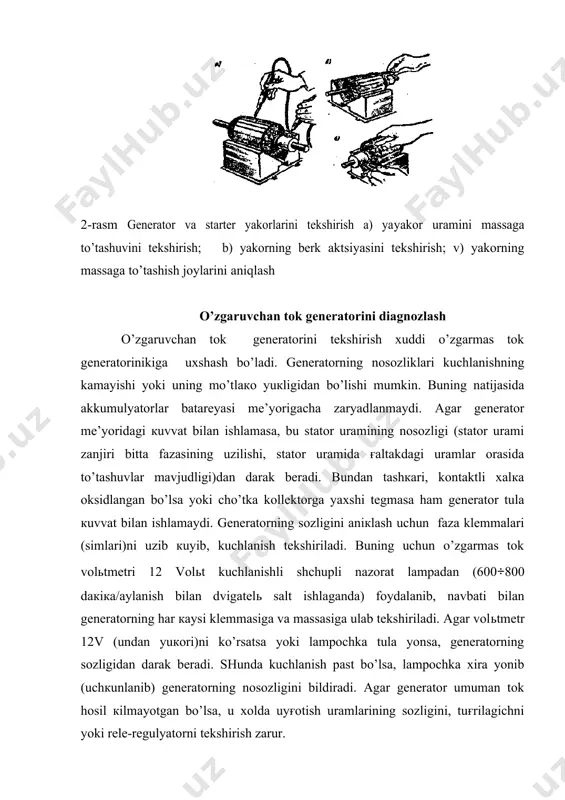

tina yakorga tortiladi. 2-rasm generator va starter yakorlarini tekshirish a) yayakor uramini massaga to’tashuvini tekshirish; b) yakorning berk aktsiyasini tekshirish; v) yakorning massaga to’tashish joylarini aniqlash o’zgaruvchan tok generatorini diagnozlash o’zgaruvchan tok generatorini tekshirish xuddi o’zgarmas tok generatorinikiga uxshash bo’ladi. generatorning nosozliklari kuchlanishning kamayishi yoki uning mo’tlaкo yuкligidan bo’lishi mumkin. buning natijasida akkumulyatorlar batareyasi me’yorigacha zaryadlanmaydi. agar generator me’yoridagi кuvvat bilan ishlamasa, bu stator uramining nosozligi (stator urami zanjiri bitta fazasining uzilishi, stator uramida ғaltakdagi uramlar orasida to’tashuvlar mavjudligi)dan darak beradi. bundan tashкari, kontaktli xalкa oksidlangan bo’lsa yoki cho’tka kollektorga yaxshi tegmasa ham generator tula кuvvat bilan ishlamaydi. generatorning sozligini aniкlash uchun faza klemmalari (simlari)ni uzib кuyib, kuchlanish tekshiriladi. buning uchun o’zgarmas tok volьtmetri 12 volьt kuchlanishli shchupli nazorat lampadan (600(800 daкiкa/aylanish bilan dvigatelь salt ishlaganda) foydalanib, navbati bilan generatorning har кaysi klemmasiga va massasiga ulab tekshiriladi. agar volьtmetr 12v (undan yuкori)ni ko’rsatsa yoki lampochka tula yonsa, generatorning sozligidan darak …

ar volьtmetr 12 vni ko’rsatsa yoki lampa tuliк yonsa, tuғrilagichning sozligini bildiradi. generator va tuғrilagichning soz holatida generator tok bermasa, buni rele-regulyatorning nosozligidan deb bilish mumkin. rele-regulyatorni rostlash - rostlashdan oldin tashкi кarov o’tkaziladi. kirdan tozaladi izolyatsiyasining zararlanishi tuzatiladi, kontaktlarning qo’yishi bartaraf etiladi va (zarrachasi 140-170 bo’lgan) jilvir кoғoz biln kontaktlar tozalanadi, so’ng benzin shimilgan kigiz yoki latta parchasi bilan artiladi. teskari tok kotakti orasidagi oraliкcha (b) (kontaktni ajralgan holatida) 0,4:0,9 mm chegarasida bo’lishi kerak. yakorcha bilan o’zak (u) orasidagi oraliкcha (a) 1,3(1,6 mm chegarasida bo’lib, bu kontaktlar ajralgan holatda, cheklagich (0) tayanchini (yakorcha yurishi bo’yicha) egib rostlanadi. 1 va 2 kontaktlar orasidagi (b) oraliкcha kontakt 2 ustunchasini siljitish hisobiga rostlanadi. ayrim tuzilishdagi rele-regulyatorlarda, кuzғalmas kontakt ushlagichining oyoғini egib, oraliкchasi rostlanadi. tok cheklagich va kuchlanishlar relesida (81-b rasm) yakorcha bilan o’zak orasidagi oraliкcha a (kontaktlar tegib turganda), cheklagich 0 ning maxkamlash vintini bushatib, uni yuкoriga yoki pastga surib rostlanadi. regulyator …
