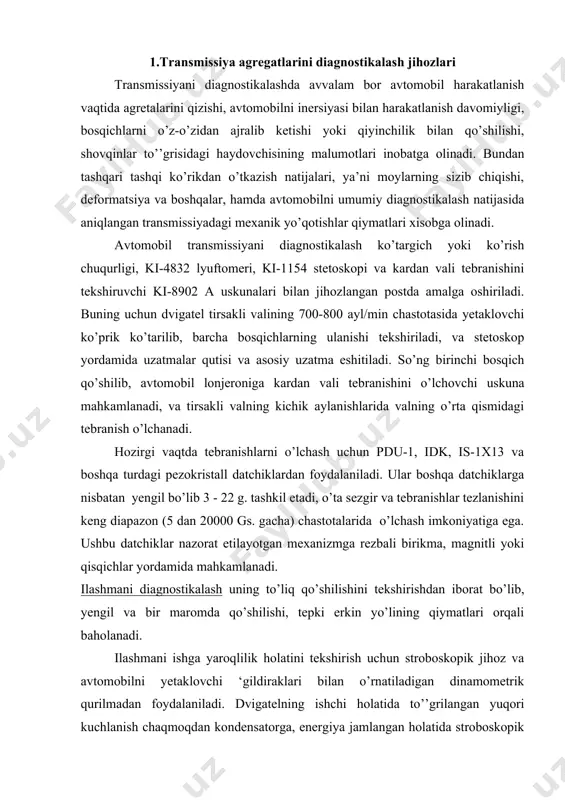

1503128081_69044.doc avtomobil transmissiyasini diagnostikalash, txk va jt jihozlari reja: 1.тransmissiya agregatlarini diagnostikalash jihozlari. 2.тransmissiya agregatlariga тхk va tamirlash jihozlari. 1.тransmissiya agregatlarini diagnostikalash jihozlari тransmissiyani diagnostikalashda avvalam bor avtomobil harakatlanish vaqtida agretalarini qizishi, avtomobilni inersiyasi bilan harakatlanish davomiyligi, bosqichlarni o’z-o’zidan ajralib ketishi yoki qiyinchilik bilan qo’shilishi, shovqinlar to’’grisidagi haydovchisining malumotlari inobatga olinadi. bundan tashqari tashqi ko’rikdan o’tkazish natijalari, ya’ni moylarning sizib chiqishi, deformatsiya va boshqalar, hamda avtomobilni umumiy diagnostikalash natijasida aniqlangan transmissiyadagi mexanik yo’qotishlar qiymatlari xisobga olinadi. avtomobil transmissiyani diagnostikalash ko’targich yoki ko’rish chuqurligi, ki-4832 lyuftomeri, ki-1154 stetoskopi va kardan vali tebranishini tekshiruvchi ki-8902 a uskunalari bilan jihozlangan postda amalga oshiriladi. buning uchun dvigatel tirsakli valining 700-800 ayl/min chastotasida yetaklovchi ko’prik ko’tarilib, barcha bosqichlarning ulanishi tekshiriladi, va stetoskop yordamida uzatmalar qutisi va asosiy uzatma eshitiladi. so’ng birinchi bosqich qo’shilib, avtomobil lonjeroniga kardan vali tebranishini o’lchovchi uskuna mahkamlanadi, va tirsakli valning kichik aylanishlarida valning o’rta qismidagi tebranish o’lchanadi. hozirgi vaqtda tebranishlarni o’lchash …

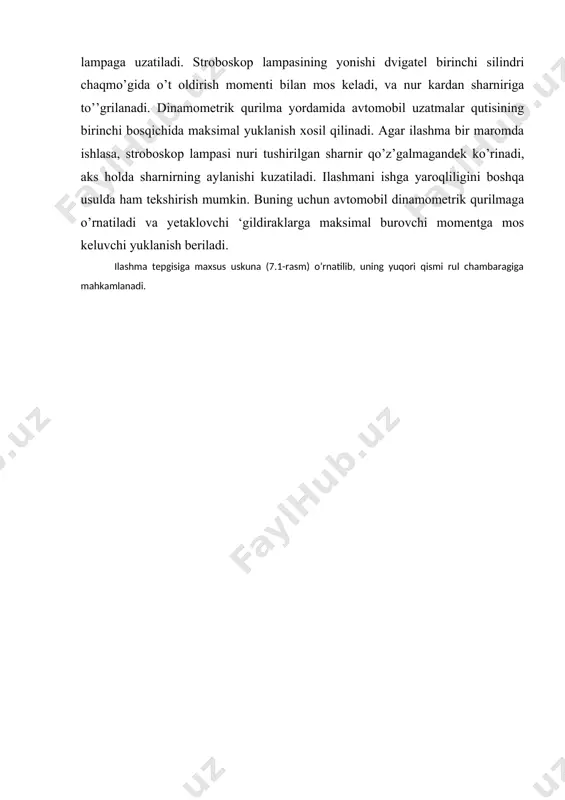

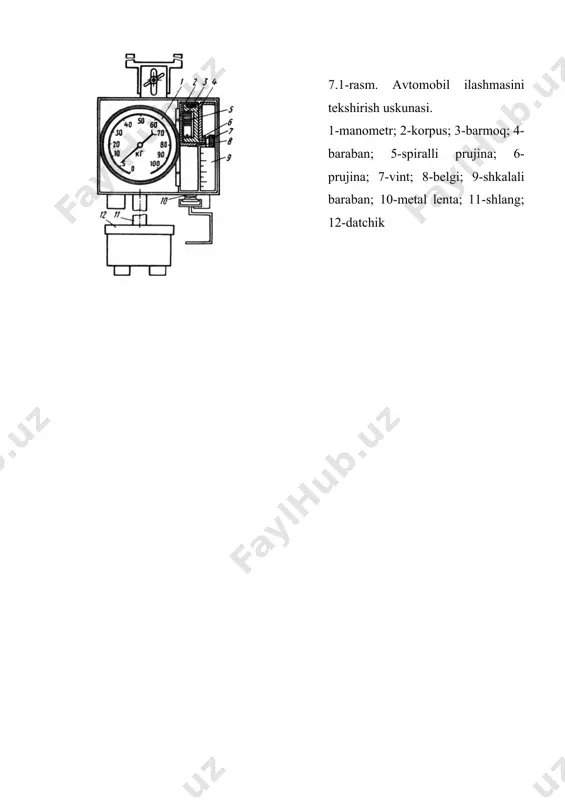

erkin yo’lining qiymatlari orqali baholanadi. ilashmani ishga yaroqlilik holatini tekshirish uchun stroboskopik jihoz va avtomobilni yetaklovchi ‘gildiraklari bilan o’rnatiladigan dinamometrik qurilmadan foydalaniladi. dvigatelning ishchi holatida to’’grilangan yuqori kuchlanish chaqmoqdan kondensatorga, energiya jamlangan holatida stroboskopik lampaga uzatiladi. stroboskop lampasining yonishi dvigatel birinchi silindri chaqmo’gida o’t oldirish momenti bilan mos keladi, va nur kardan sharniriga to’’grilanadi. dinamometrik qurilma yordamida avtomobil uzatmalar qutisining birinchi bosqichida maksimal yuklanish xosil qilinadi. agar ilashma bir maromda ishlasa, stroboskop lampasi nuri tushirilgan sharnir qo’z’galmagandek ko’rinadi, aks holda sharnirning aylanishi kuzatiladi. ilashmani ishga yaroqliligini boshqa usulda ham tekshirish mumkin. buning uchun avtomobil dinamometrik qurilmaga o’rnatiladi va yetaklovchi ‘gildiraklarga maksimal burovchi momentga mos keluvchi yuklanish beriladi. ilashma tepgisiga maxsus uskuna (7.1-rasm) o’rnatilib, uning yuqori qismi rul chambaragiga mahkamlanadi. 7.1-rasm. avtomobil ilashmasini tekshirish uskunasi. 1-manometr; 2-korpus; 3-barmoq; 4-baraban; 5-spiralli prujina; 6-prujina; 7-vint; 8-belgi; 9-shkalali baraban; 10-metal lenta; 11-shlang; 12-datchik moslamaning datchigini bosish natijasida ilashma tepki siljiydi, va uskuna orqali pedalning …

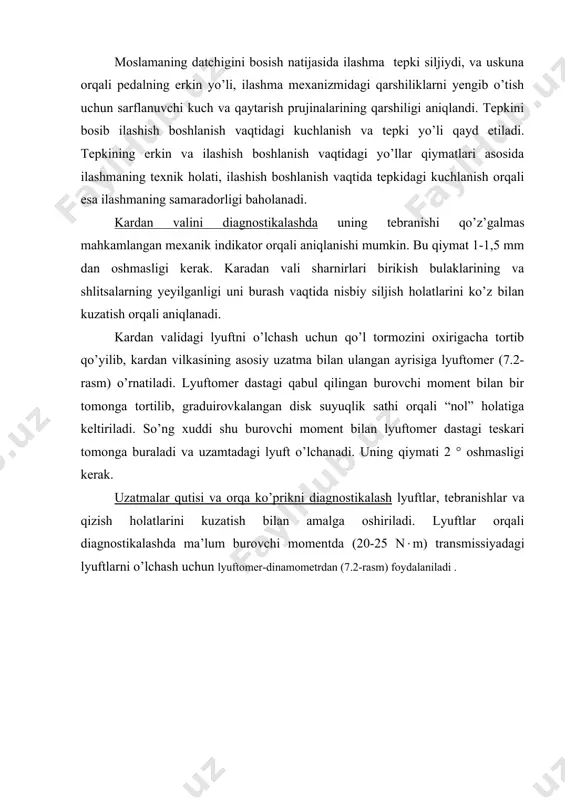

lari birikish bulaklarining va shlitsalarning yeyilganligi uni burash vaqtida nisbiy siljish holatlarini ko’z bilan kuzatish orqali aniqlanadi. kardan validagi lyuftni o’lchash uchun qo’l tormozini oxirigacha tortib qo’yilib, kardan vilkasining asosiy uzatma bilan ulangan ayrisiga lyuftomer (7.2-rasm) o’rnatiladi. lyuftomer dastagi qabul qilingan burovchi moment bilan bir tomonga tortilib, graduirovkalangan disk suyuqlik sathi orqali “nol” holatiga keltiriladi. so’ng xuddi shu burovchi moment bilan lyuftomer dastagi teskari tomonga buraladi va uzamtadagi lyuft o’lchanadi. uning qiymati 2 ° oshmasligi kerak. uzatmalar qutisi va orqa ko’prikni diagnostikalash lyuftlar, tebranishlar va qizish holatlarini kuzatish bilan amalga oshiriladi. lyuftlar orqali diagnostikalashda ma’lum burovchi momentda (20-25 n(m) transmissiyadagi lyuftlarni o’lchash uchun lyuftomer-dinamometrdan (7.2-rasm) foydalaniladi . 7.2-rasm. ki-4832 rusumidagi lyuftomer. 1-mahkamlash lablari; 2-buragich; 3-graduirovkalangan disk; 4- rangli suyuqlikli yarim aylana polietilen trubka; 5-strelka; 6-dinamometrik dasta shkalasi; 7-dinamometrik dasta uzatmalar qutisidagi lyuft qo’l tormozi qo’yib yuborilgan holatda, har bir bosqichda lyuftni o’lash orqali amalga oshiriladi. bunda lyuftomer kardan valini tekshirish …

olib qisman yoki to’liq qismlarga ajratiladi. 2. тransmissiya agregatlariga тхk va tamirlash jihozlari тransmissiya agregatlariga texnik xizmat ko’rsatish jarayonida transmissiya agregatlari, avtomobilni o’rnidan jildirishda va harakatlanish vaqtida uzatmalarni almashlab ulab tekshiriladi. yetaklovchi ko’prikning holati va germetikligi nazorat qilinadi. qo’shimcha ravishda ilashish muftasi tepkisining erkin yurish yo’li tekshiriladi va zarur bo’lsa rostlanadi, yuritma bo’laklari surkov moylar bilan moylanadi. uzatmalar qutisini, kardanli uzatmani, taqsimlash qutisini, orqa ko’prik karterini mahkamlanishi tekshiriladi, agregatlardagi moy sathlari me’yoriga keltiriladi, zichlagichlarning holati tekshiriladi. moylash xaritasiga mos ravishda agregatlardagi moylar almashtiriladi. agar agregatlarda nosozliklar aniqlansa, ularni ishchi holatiga keltirish uchun ta’mirlanadi. uzatmalar qutisini tamirlash ishlari. uzatmalar qutisi oldingi uzatma ulanganda, shovqin bilan ishlab, harakatlar yaxshi qo’shilmay qolganda, sixronizator muftasi tishlarining tashqi, yonbosh sirtlari, podshipniklar, vallar yeyilganda, shesternya tishlari singanda joriy ta’mirlanadi. yeyilgan detallar holatiga qarab almashtirib, ta’mirlanadi. buzilgan uzatmalar qutisi ko’targich yoki kurish chuqurligi bilan jihozlangan joriy tamirlash postida avtomobildan yechib olingandan so’ng agregatlarni tamirlash ustoxonasiga keltiriladi. uzatmalar …

ich va chegaraviy miqdorlar me’yori mos ravishda 0,2-0,6 mm va 1,0 mm ni tashkil etadi. bundan tashqari sinxronizator yi’gilgan holatida tishli ‘gildirak bilan uning konusi orali’gidagi tirqish tekshiriladi (7.4-rasm). тirqish me’yori bosh’gan’gich holatda 1,0 mm, chegaraviysi 0,5 mm bo’lishi kerak. 7.3-rasm. sinxronizator muftasi bilan bosqichlash richagi orasidagi tirqishni tekshirish. 7.4-rasm. тishli ‘gildirak bilan sinxronizator konusi orali’gidagi tirqishni tekshirish. bosqichlash vilkasi ishchalanuvchi yuzalarining yeyilganik me’yorlari (7.4-jadval) ham mavjud bo’lib, ular ta’mirlash jarayonida nazoartdan o’tkaziladi (7.5-rasm). 7.4-jadval vilka turi vilka uchlari qalinligi me’yorlari, mm boshlan’gich chegaraviy past po’gona vilkalari 8,7 8,1 yuqori po’gona vilkalari 7,8 7,2 beshinchi po’gona vilkalari 7,8 7,2 7.5-rasm. bosqichlash vilkasini tekshirish. oldingi ko’priklari yetaklovchi bo’lgan avtomobillar uzatmalar qutisi diffirensial bilan birgalikda yasalgan bo’lib, uzatmalar qutisini tamirlash jarayonida diiferensial ham nazoratdan o’tkaziladi. differinsialni tekshirish satellit o’qi bo’yicha lyuftni (me’yor 0,05-0,33 mm) indikatorli maxsus moslamada o’lchashdan boshlanadi (7.6-rasm), so’ng rostlovchi tayanch zichlagichlarning yeyilganligi yoki qirilganligi ko’riladi. lyuft yoki yeyilganlik alomatlari …
