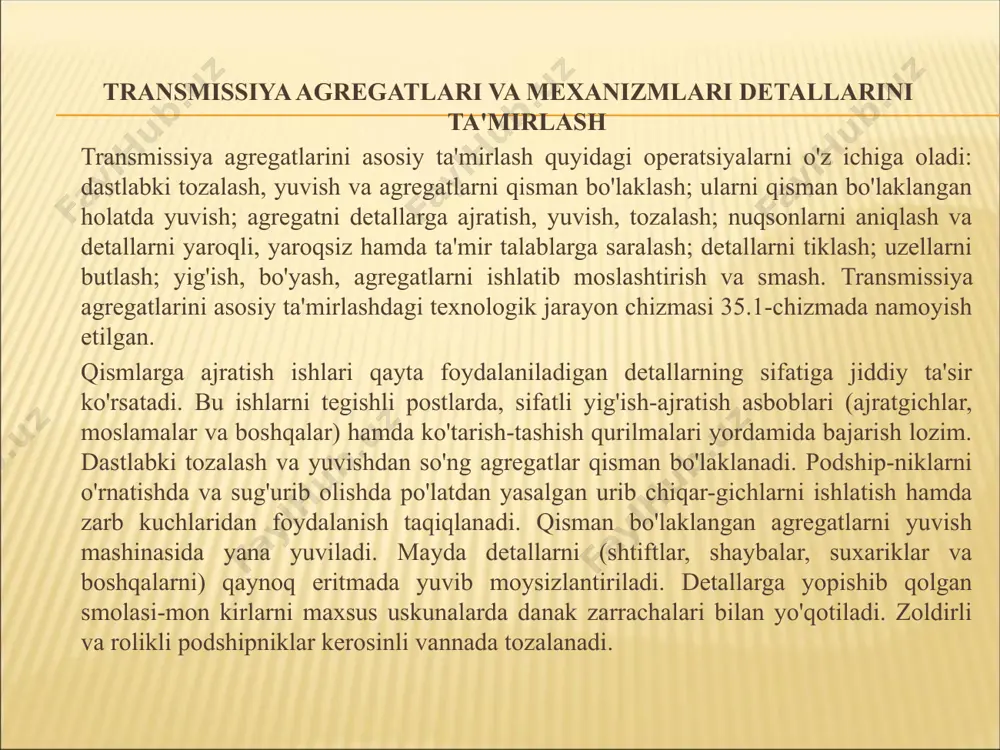

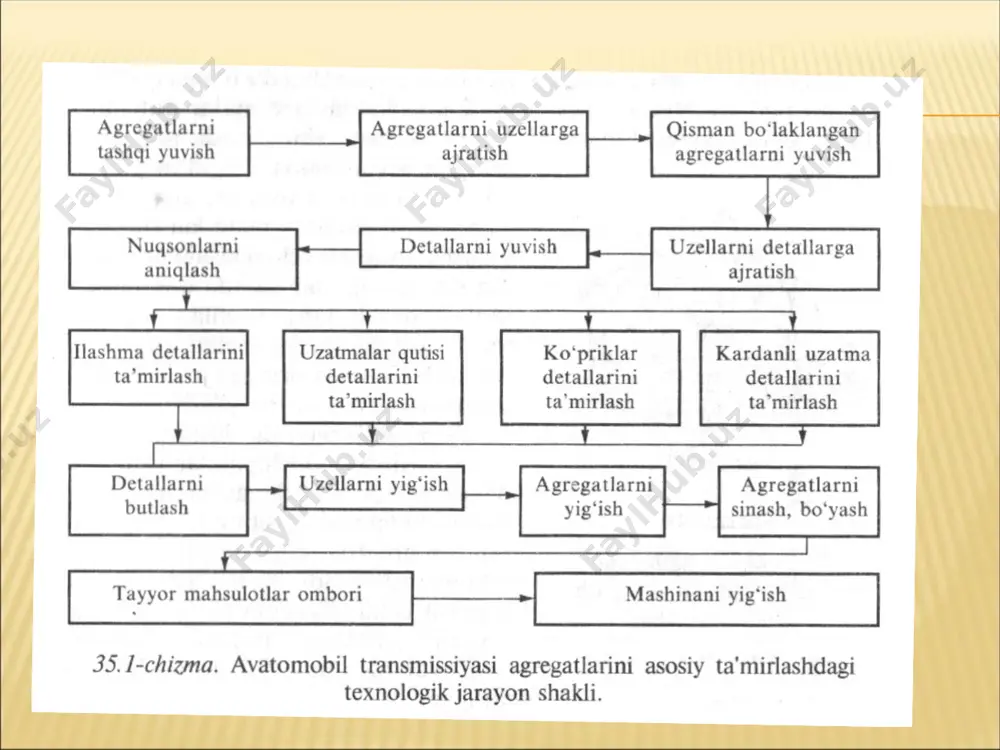

1539272626_67786.pptx /docprops/thumbnail.jpeg слайд 1 transmissiya agregatlari mehanizimlari detallarini ta’mirlash transmissiya agregatlari va mexanizmlari detallarini ta'mirlash transmissiya agregatlarini asosiy ta'mirlash quyidagi operatsiyalarni o'z ichiga oladi: dastlabki tozalash, yuvish va agregatlarni qisman bo'laklash; ularni qisman bo'laklangan holatda yuvish; agregatni detallarga ajratish, yuvish, tozalash; nuqsonlarni aniqlash va detallarni yaroqli, yaroqsiz hamda ta'mir talablarga saralash; detallarni tiklash; uzellarni butlash; yig'ish, bo'yash, agregatlarni ishlatib moslashtirish va smash. transmissiya agregatlarini asosiy ta'mirlashdagi texnologik jarayon chizmasi 35.1-chizmada namoyish etilgan. qismlarga ajratish ishlari qayta foydalaniladigan detallarning sifatiga jiddiy ta'sir ko'rsatadi. bu ishlarni tegishli postlarda, sifatli yig'ish-ajratish asboblari (ajratgichlar, moslamalar va boshqalar) hamda ko'tarish-tashish qurilmalari yordamida bajarish lozim. dastlabki tozalash va yuvishdan so'ng agregatlar qisman bo'laklanadi. podship-niklarni o'rnatishda va sug'urib olishda po'latdan yasalgan urib chiqar-gichlarni ishlatish hamda zarb kuchlaridan foydalanish taqiqlanadi. qisman bo'laklangan agregatlarni yuvish mashinasida yana yuviladi. mayda detallarni (shtiftlar, shaybalar, suxariklar va boshqalarni) qaynoq eritmada yuvib moysizlantiriladi. detallarga yopishib qolgan smolasi-mon kirlarni maxsus uskunalarda danak zarrachalari bilan …

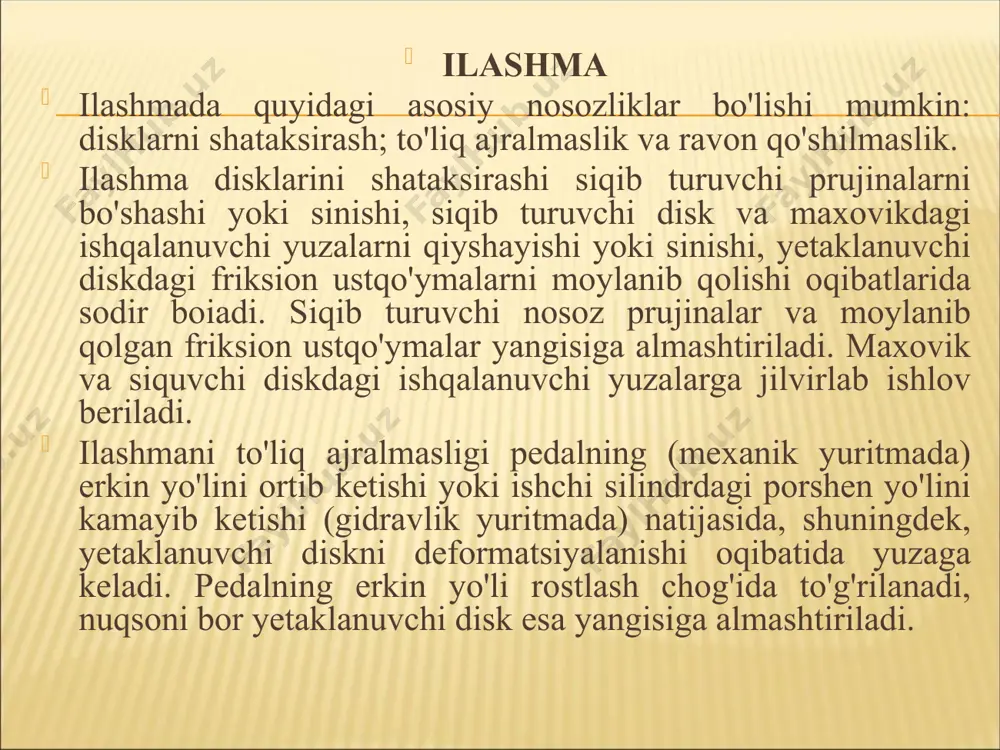

n ustqo'ymalar yangisiga almashtiriladi. maxovik va siquvchi diskdagi ishqalanuvchi yuzalarga jilvirlab ishlov beriladi. ilashmani to'liq ajralmasligi pedalning (mexanik yuritmada) erkin yo'lini ortib ketishi yoki ishchi silindrdagi porshen yo'lini kamayib ketishi (gidravlik yuritmada) natijasida, shuningdek, yetaklanuvchi diskni deformatsiyalanishi oqibatida yuzaga keladi. pedalning erkin yo'li rostlash chog'ida to'g'rilanadi, nuqsoni bor yetaklanuvchi disk esa yangisiga almashtiriladi. ilashmani ravon ulanmasligi yetaklanuvchi disk ustqo'ymasining yeyilishi, yetaklanuvchi disk gupchagini qiyin surilishi, ajratuvchi podshipnikni bir vaqtda bosmasligi, ilashma pedalini o'z o'qiga qadalishi sabab bo'ladi. yetaklanuvchi disk gupchagini uzatmalar qutisining birlamchi validagi shlitsalarda qiyin surilishi, shlitsalarda pitirlar va uringan joylar mavjudligidan yuzaga keladi. shlitsalarni tozalab, unga yupqa qilib grafitli moylash materiali surtiladi. ishlashmani ajratuvchi podshipnikni ajra-tish richaglariga bir vaqtda bosilmasligi rostlash orqali bartaraf etiladi. ilashma pedali qadalib qolsa, vtulka toreslarini pitirlardan hamda uringan joylardan to-zalanadi va moylab qo'yiladi. ta'mirlash paytida ilashmani ajratuvchi yeyilgan podshipniklar yangisiga almashtiriladi. yetaklanuvchi va siquvchi disklar, shuningdek, siquvchi prujinalar qanday holatdaligiga qarab tiklanadi yoki …

yeyilishi, ramaga mahkamlanuvchi tayanch panjalar yuzalaridagi va teshiklaridagi yeyilishlardir. agar yoriqlar qamrovi perimetrning yarmidan ko'p bo'lsa yoki mahkamlash boltlarining bittadan ko'p teshiklaridan o'tgan bo'lsa, u holda karter yaroqsizga chiqariladi. ilashma karteridagi yoriqlar payvandlab qo'yiladi. teshik atrofidagi sinib tushgan joylar suyultirib qoplanadi yoki ushalib tushgan parcha o'z joyiga payvandlab qo'yiladi. ikkitagacha o'rami yulib olingan rezba metchik o'tkazib tiklanadi. agar rezba yeyilgan bo'lsa yoki ikkitadan ortiq o'rami yulib olingan bo'lsa, u holda uni ta'mirlash o'lchamidagi kattalashtirilgan rezba ochish yo'li bilan, shuningdek, burama metall kiritib yoki payvandlab to'ldirib so'ng unga nominal o'lchamdagi rezba ochib tiklanadi. startyor joylashadigan yo'naltiruvchi shtift o'tkazilgan hamda dvi-gatelni ramaga mahkamlaydigan teshiklar haddan ziyod yeyilib ketgan bo'lsa, ular qo'shimcha detal-vtulka yordamida tiklanadi. zichlab o'rnatilgandan so'ng vtulka teshigiga ishlov berib, uni nominal o'lchamga keltiriladi. ilashma karterining ramaga mahkamlanadigan panjasidagi yeyilgan tayanch yuzalarga frezalash dastgohida ishlov berib, yeyilish izlari yo'qotiladi. yeyilish katta bo'lganda panjaga shaybalar payvandlanadi. shaybalar o'rnatish uchun payvandlashdan oldin panja …

iqariladi. yeyilgan ustqo'ymalar yangisiga almashtiriladi. buning uchun eski parchin mixlar olib tashlanadi. gupchakni yaxshilab tozalab, so'ng yetaklanuvchi disk to'filanadi. qiyshayishlar nazorat plitasida shchup yordamida aniqlanadi. diskning tores yuzasi bilan plita orasidan 0,3 mm qalinlikdagi shchup o'tmasligi lozim. friksion ustqo'ymalarni mahkamlash uchun parchin mixlarni zarb ostida shtampdan foydalanib o'rnatiladi, friksion ustqo'ymalarni diskka mahkamlash uchun parchin mixlar o'rniga yelim ham ishlatiladi. siquvchi diskning yetaklanuvchi diskka yopishadigan tekisligidagi 0,15 mm dan ko'p bo'lmagan qiyshayishlari yoki yetaklanuvchi diskning texnik shartlarda belgilangan qiymatdan ko'p bo'lgan egilishlari to'g'rilash yo'li bilan bartaraf etiladi. siquvchi diskni zichlash stolidagi halqaga ishchi yuzasini pastga qilib o'rnatib zarb yordamida to'g'rilanadi. yetaklanuvchi diskni maxsus asboblardan foydalanib plitada yoki moslamada to'g'rilanadi. yetaklanuvchi diskka mahkamlangan parchin mixlari bo'shashib qolgan ustqo'ymalarni yaroqsizga chiqariladi. yetaklanuvchi disk gupchagining bo'shashib qolgan parchin mixlarini soni turttadan ko'p bo'lsa, u holda parchin mixlar almashtiriladi. buning uchun gupchakdagi va diskdagi yeyilgan teshiklar kattalashtirilgan ta'mirlash o'lchamiga moslab parmalanadi yoki ular orasida yangi …

ndda amalga oshiriladi. uzatmalar qutisi karteridagi asosiy nuqsonlar darzlar, dumalash podshipniklari hamda orqaga yurish shesternalari blokining o'qi joylashadigan teshiklardagi yeyilishlar, rezbali teshiklardagi rezba-larning yeyilishi va uzilishlaridir. podshipniklar va o'qlar joylashadigan yeyilgan teshiklarni po'latlash orqali yoki qo'shimcha detal-vtulka o'rnatib tiklanadi. tiklangan teshiklarni gorizontal yo'nish dastgohida, teshiklar o'qdoshligini ta'minlagan holda nominal o'lchamga keltiriladi. ikkitagacha o'rami uzilgan rezbalarni metchik o'tkazib tiklanadi. rezbasining ikkitadan ortiq o'rami uzilgan yoki yeyilgan teshiklarni ta'mirlash o'lchamidagi rezbalar ochish orqali, shuningdek, burama detal kirgazib yoki payvandlab, so'ng unga nominal o'lchamdagi rezba ochib tiklanadi. uzatmalar qutisi karteridagi darzlarni avval payvandlab, so'ng charxtoshda tozalab bartaraf etiladi. darzlar soni ikkitadan ko'p bo'lib, ularning umumiy uzunligi 100 mm dan ortiq bo'lsa va orqaga yurish shesternalar blokining o'qi joylashadigan teshik orqali o'tgan darzlar bo'lsa, u holda uzatmalar qutisi karteri yaroqsizga chiqariladi. vallarda (yetaklovchi, oraliq, yetaklanuvchi) quyidagi nuqsonlar uchraydi: podshipniklar halqasi yoki vtulkasi o'rnashadigan bo'yinlar-ning yeyilishi; shlitsalarning yeyilishi; rezbalarning to'lib qolishi, yeyilishi yoki uzilishi; shlitsalarni …
