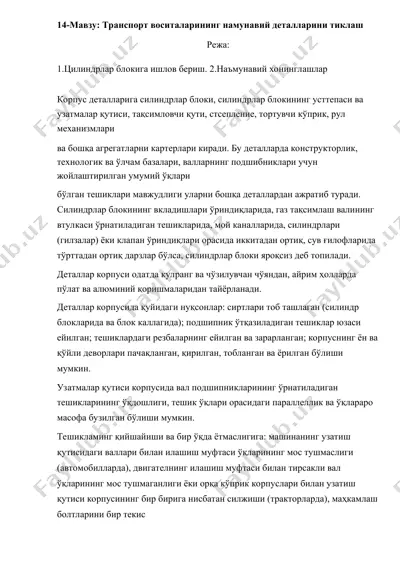

powerpoint-präsentation 14-mavzu: transport vositalarining namunaviy detallarini tiklash reja: 1.tsilindrlar blokiga ishlov berish. 2.na'munaviy xoninglashlar korpus detallariga silindrlar bloki, silindrlar blokining usttepasi va uzatmalar qutisi, taqsimlovchi quti, stseplenie, tortuvchi ko'prik, rul mexanizmlari va boshqa agregatlarni karterlari kiradi. bu detallarda konstruktorlik, texnologik va o'lcham bazalari, vallarning podshibniklari uchun joylashtirilgan umumiy o'qlari bo'lgan teshiklari mavjudligi ularni boshqa detallardan ajratib turadi. silindrlar blokining vkladishlari o'rindiqlarida, gaz taqsimlash valining vtulkasi o'rnatiladigan teshiklarida, moy kanallarida, silindrlari (gilzalar) yoki klapan o'rindiqlari orasida ikkitadan ortiq, suv g'iloflarida to'rttadan ortiq darzlar bo'lsa, silindrlar bloki yaroqsiz deb topiladi. detallar korpusi odatda kulrang va cho'ziluvchan cho'yandan, ayrim hollarda po'lat va alyuminiy qorishmalaridan tayyorlanadi. detallar korpusida quyidagi nuqsonlar: sirtlari tob tashlagan (silindr bloklarida va blok kallagida); podshipnik o'tqaziladigan teshiklar yuzasi eyilgan; teshiklardagi rezbalarning eyilgan va zararlangan; korpusning yon va qo'yli devorlari pachaqlangan, qirilgan, toblangan va yorilgan bo'lishi mumkin. uzatmalar qutisi korpusida val podshipniklarining o'rnatiladigan teshiklarining o'qdoshligi, teshik o'qlari orasidagi parallellik va o'qlararo …

2 / 10

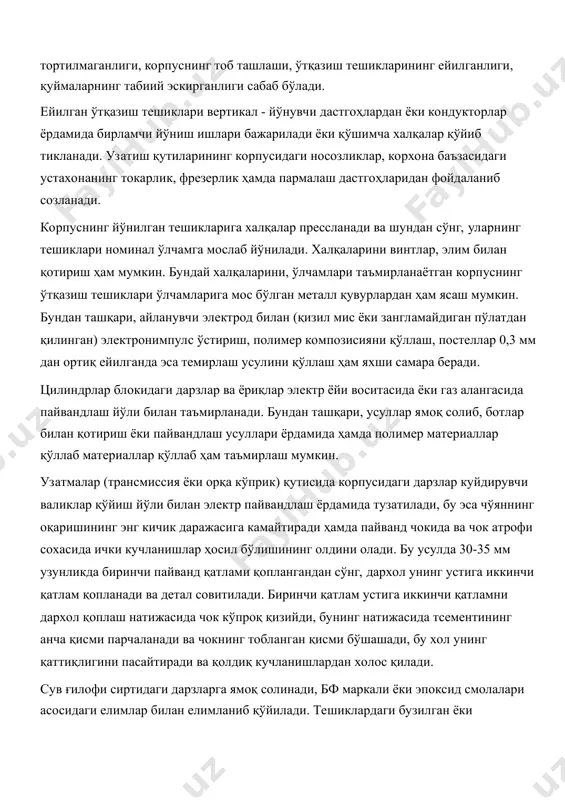

'nuvchi dastgohlardan yoki konduktorlar yordamida birlamchi yo'nish ishlari bajariladi yoki qo'shimcha xalqalar qo'yib tiklanadi. uzatish qutilarining korpusidagi nosozliklar, korxona ba'zasidagi ustaxonaning tokarlik, frezerlik hamda parmalash dastgohlaridan foydalanib sozlanadi. korpusning yo'nilgan teshiklariga xalqalar presslanadi va shundan so'ng, ularning teshiklari nominal o'lchamga moslab yo'niladi. xalqalarini vintlar, elim bilan qotirish ham mumkin. bunday xalqalarini, o'lchamlari ta'mirlanayotgan korpusning o'tqazish teshiklari o'lchamlariga mos bo'lgan metall quvurlardan ham yasash mumkin. bundan tashqari, aylanuvchi elektrod bilan (qizil mis yoki zanglamaydigan po'latdan qilingan) elektronimpuls o'stirish, polimer kompozisiyani qo'llash, postellar 0,3 mm dan ortiq eyilganda esa temirlash usulini qo'llash ham yaxshi samara beradi. tsilindrlar blokidagi darzlar va yoriqlar elektr yoyi vositasida yoki gaz alangasida payvandlash yo'li bilan ta'mirlanadi. bundan tashqari, usullar yamoq solib, botlar bilan qotirish yoki payvandlash usullari yordamida hamda polimer materiallar qo'llab materiallar qo'llab ham ta'mirlash mumkin. uzatmalar (transmissiya yoki orqa ko'prik) qutisida korpusidagi darzlar kuydiruvchi valiklar qo'yish yo'li bilan elektr payvandlash yordamida tuzatiladi, bu esa cho'yanning …

3 / 10

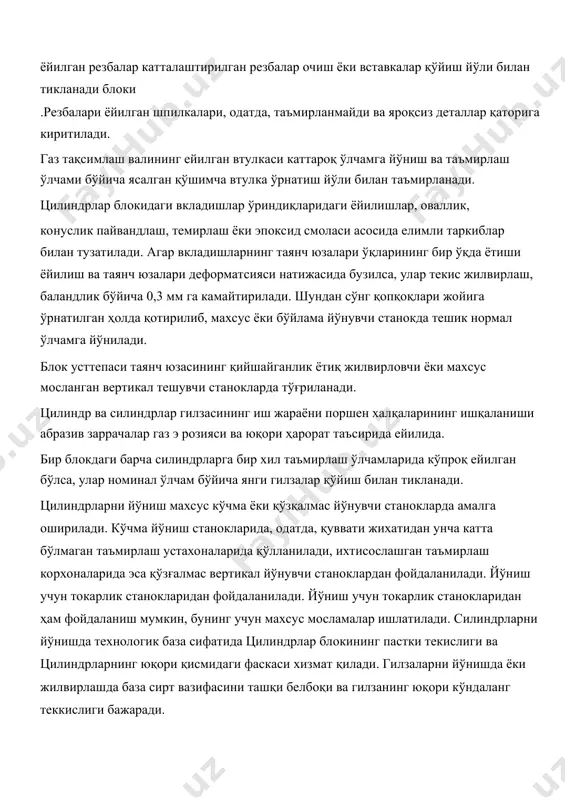

i. teshiklardagi buzilgan yoki yoyilgan rezbalar kattalashtirilgan rezbalar ochish yoki vstavkalar qo'yish yo'li bilan tiklanadi bloki .rezbalari yoyilgan shpilkalari, odatda, ta'mirlanmaydi va yaroqsiz detallar qatoriga kiritiladi. gaz taqsimlash valining eyilgan vtulkasi kattaroq o'lchamga yo'nish va ta'mirlash o'lchami bo'yicha yasalgan qo'shimcha vtulka o'rnatish yo'li bilan ta'mirlanadi. tsilindrlar blokidagi vkladishlar o'rindiqlaridagi yoyilishlar, ovallik, konuslik payvandlash, temirlash yoki epoksid smolasi asosida elimli tarkiblar bilan tuzatiladi. agar vkladishlarning tayanch yuzalari o'qlarining bir o'qda yotishi yoyilish va tayanch yuzalari deformatsiyasi natijasida buzilsa, ular tekis jilvirlash, balandlik bo'yicha 0,3 mm ga kamaytiriladi. shundan so'ng qopqoqlari joyiga o'rnatilgan holda qotirilib, maxsus yoki bo'ylama yo'nuvchi stanokda teshik normal o'lchamga yo'niladi. blok usttepasi tayanch yuzasining qiyshayganlik yotiq jilvirlovchi yoki maxsus moslangan vertikal teshuvchi stanoklarda to'g'rilanadi. tsilindr va silindrlar gilzasining ish jarayoni porshen xalqalarining ishqalanishi abraziv zarrachalar gaz e roziyasi va yuqori harorat ta'sirida eyilida. bir blokdagi barcha silindrlarga bir xil ta'mirlash o'lchamlarida ko'proq eyilgan bo'lsa, ular nominal o'lcham bo'yicha …

4 / 10

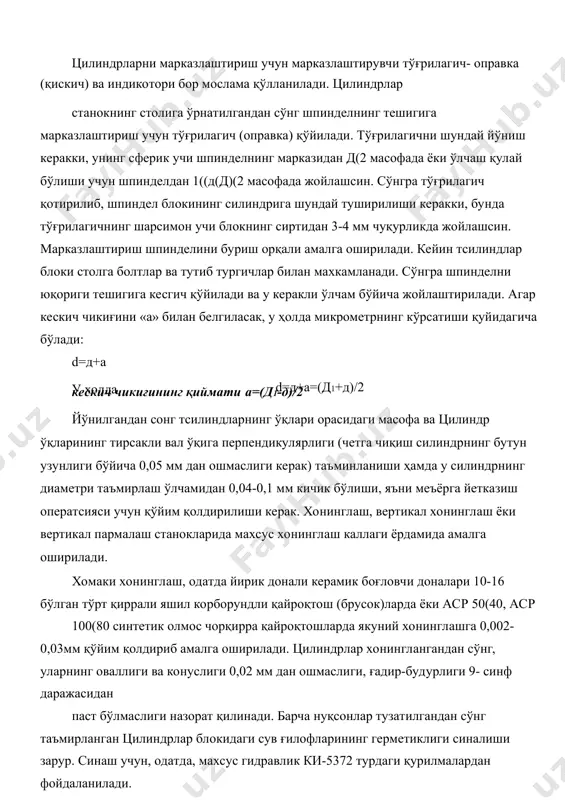

lashda baza sirt vazifasini tashqi belboqi va gilzaning yuqori ko'ndalang tekkisligi bajaradi. tsilindrlarni markazlashtirish uchun markazlashtiruvchi to'g'rilagich- opravka (qiskich) va indikotori bor moslama qo'llaniladi. tsilindrlar stanokning stoliga o'rnatilgandan so'ng shpindelning teshigiga markazlashtirish uchun to'g'rilagich (opravka) qo'yiladi. to'g'rilagichni shunday yo'nish kerakki, uning sferik uchi shpindelning markazidan d(2 masofada yoki o'lchash qulay bo'lishi uchun shpindeldan 1((d(d)(2 masofada joylashsin. so'ngra to'g'rilagich qotirilib, shpindel blokining silindriga shunday tushirilishi kerakki, bunda to'g'rilagichning sharsimon uchi blokning sirtidan 3-4 mm chuqurlikda joylashsin. markazlashtirish shpindelini burish orqali amalga oshiriladi. keyin tsilindlar bloki stolga boltlar va tutib turgichlar bilan maxkamlanadi. so'ngra shpindelni yuqorigi teshigiga kesgich qo'yiladi va u kerakli o'lcham bo'yicha joylashtiriladi. agar keskich chikig'ini «a» bilan belgilasak, u holda mikrometrning ko'rsatishi quyidagicha bo'ladi: d=d+a keskich chikig'ining qiymati a=(d1-d)/2 u xolda d=d+a=(d1+d)/2 yo'nilgandan song tsilindlarning o'qlari orasidagi masofa va tsilindr o'qlarining tirsakli val o'qiga perpendikulyarligi (chetga chiqish silindrning butun uzunligi bo'yicha 0,05 mm dan oshmasligi kerak) ta'minlanishi hamda u …

5 / 10

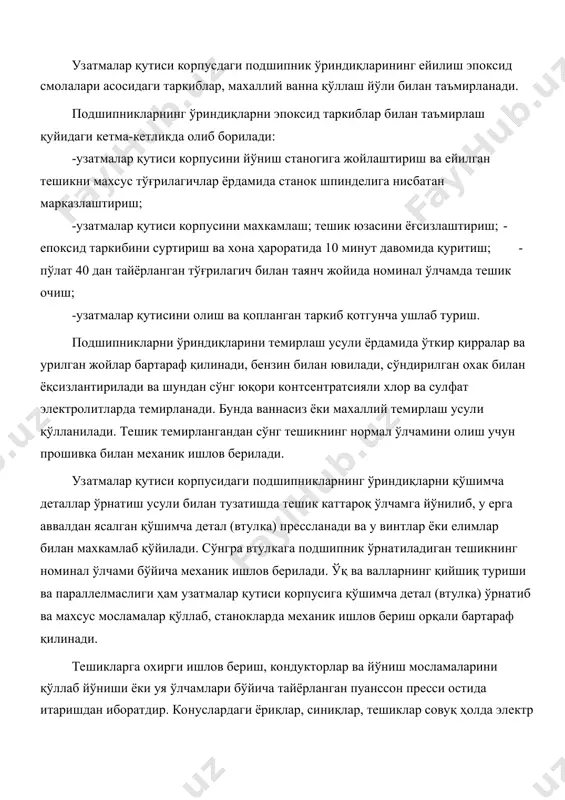

9- sinf darajasidan past bo'lmasligi nazorat qilinadi. barcha nuqsonlar tuzatilgandan so'ng ta'mirlangan tsilindrlar blokidagi suv g'iloflarining germetikligi sinalishi zarur. sinash uchun, odatda, maxsus gidravlik ki-5372 turdagi qurilmalardan foydalaniladi. uzatmalar qutisi korpusdagi podshipnik o'rindiqlarining eyilish epoksid smolalari asosidagi tarkiblar, maxalliy vanna qo'llash yo'li bilan ta'mirlanadi. podshipniklarning o'rindiqlarni epoksid tarkiblar bilan ta'mirlash quyidagi ketma-ketlikda olib boriladi: -uzatmalar qutisi korpusini yo'nish stanogiga joylashtirish va eyilgan teshikni maxsus to'g'rilagichlar yordamida stanok shpindeliga nisbatan markazlashtirish; -uzatmalar qutisi korpusini maxkamlash; teshik yuzasini yog'sizlashtirish; - epoksid tarkibini surtirish va xona haroratida 10 minut davomida quritish; - po'lat 40 dan tayyorlangan to'g'rilagich bilan tayanch joyida nominal o'lchamda teshik ochish; -uzatmalar qutisini olish va qoplangan tarkib qotguncha ushlab turish. podshipniklarni o'rindiqlarini temirlash usuli yordamida o'tkir qirralar va urilgan joylar bartaraf qilinadi, benzin bilan yuviladi, so'ndirilgan oxak bilan yoqsizlantiriladi va shundan so'ng yuqori kontsentratsiyali xlor va sulfat elektrolitlarda temirlanadi. bunda vannasiz yoki maxalliy temirlash usuli qo'llaniladi. teshik temirlangandan so'ng teshikning …
