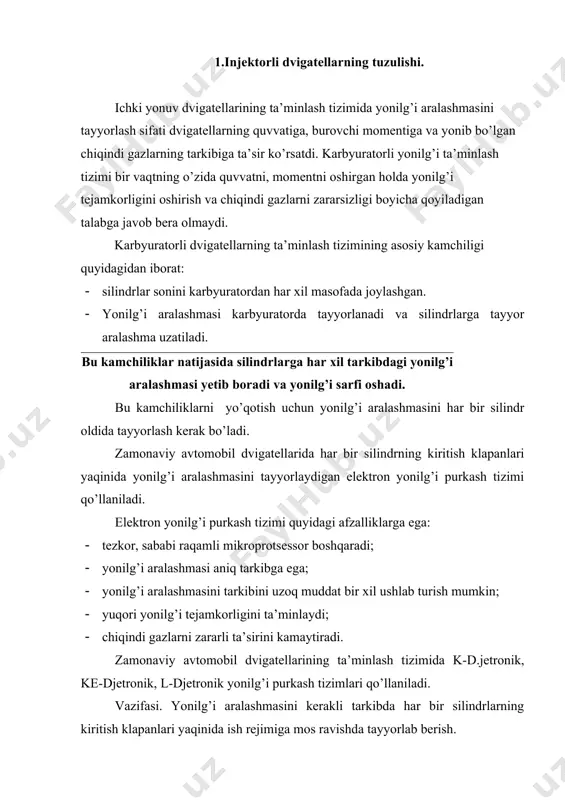

1426066223_60396.doc injektorli dvigatellarning zamonaviy yonilg’i purkash tizimi reja: 1. injektorli dvigatellarning tuzulishi. 2. injektorli dvigatellarning ishlash prinsipi. 3. injektorli dvigatellarning yonilg’i purkash tizimi 1.injektorli dvigatellarning tuzulishi. ichki yonuv dvigatellarining ta’minlash tizimida yonilg’i aralashmasini tayyorlash sifati dvigatellarning quvvatiga, burovchi momentiga va yonib bo’lgan chiqindi gazlarning tarkibiga ta’sir ko’rsatdi. karbyuratorli yonilg’i ta’minlash tizimi bir vaqtning o’zida quvvatni, momentni oshirgan holda yonilg’i tejamkorligini oshirish va chiqindi gazlarni zararsizligi boyicha qoyiladigan talabga javob bera olmaydi. karbyuratorli dvigatellarning ta’minlash tizimining asosiy kamchiligi quyidagidan iborat: · silindrlar sonini karbyuratordan har xil masofada joylashgan. · yonilg’i aralashmasi karbyuratorda tayyorlanadi va silindrlarga tayyor aralashma uzatiladi. bu kamchiliklar natijasida silindrlarga har xil tarkibdagi yonilg’i aralashmasi yetib boradi va yonilg’i sarfi oshadi. bu kamchiliklarni yo’qotish uchun yonilg’i aralashmasini har bir silindr oldida tayyorlash kerak bo’ladi. zamonaviy avtomobil dvigatellarida har bir silindrning kiritish klapanlari yaqinida yonilg’i aralashmasini tayyorlaydigan elektron yonilg’i purkash tizimi qo’llaniladi. elektron yonilg’i purkash tizimi quyidagi afzalliklarga ega: · …

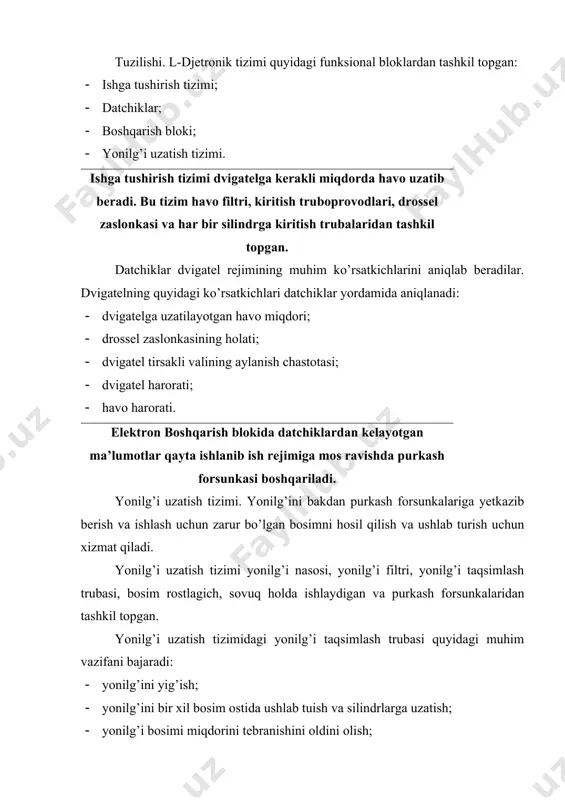

ashkil topgan: · ishga tushirish tizimi; · datchiklar; · boshqarish bloki; · yonilg’i uzatish tizimi. ishga tushirish tizimi dvigatelga kerakli miqdorda havo uzatib beradi. bu tizim havo filtri, kiritish truboprovodlari, drossel zaslonkasi va har bir silindrga kiritish trubalaridan tashkil topgan. datchiklar dvigatel rejimining muhim ko’rsatkichlarini aniqlab beradilar. dvigatelning quyidagi ko’rsatkichlari datchiklar yordamida aniqlanadi: · dvigatelga uzatilayotgan havo miqdori; · drossel zaslonkasining holati; · dvigatel tirsakli valining aylanish chastotasi; · dvigatel harorati; · havo harorati. elektron boshqarish blokida datchiklardan kelayotgan ma’lumotlar qayta ishlanib ish rejimiga mos ravishda purkash forsunkasi boshqariladi. yonilg’i uzatish tizimi. yonilg’ini bakdan purkash forsunkalariga yetkazib berish va ishlash uchun zarur bo’lgan bosimni hosil qilish va ushlab turish uchun xizmat qiladi. yonilg’i uzatish tizimi yonilg’i nasosi, yonilg’i filtri, yonilg’i taqsimlash trubasi, bosim rostlagich, sovuq holda ishlaydigan va purkash forsunkalaridan tashkil topgan. yonilg’i uzatish tizimidagi yonilg’i taqsimlash trubasi quyidagi muhim vazifani bajaradi: · yonilg’ini yig’ish; · yonilg’ini bir xil bosim …

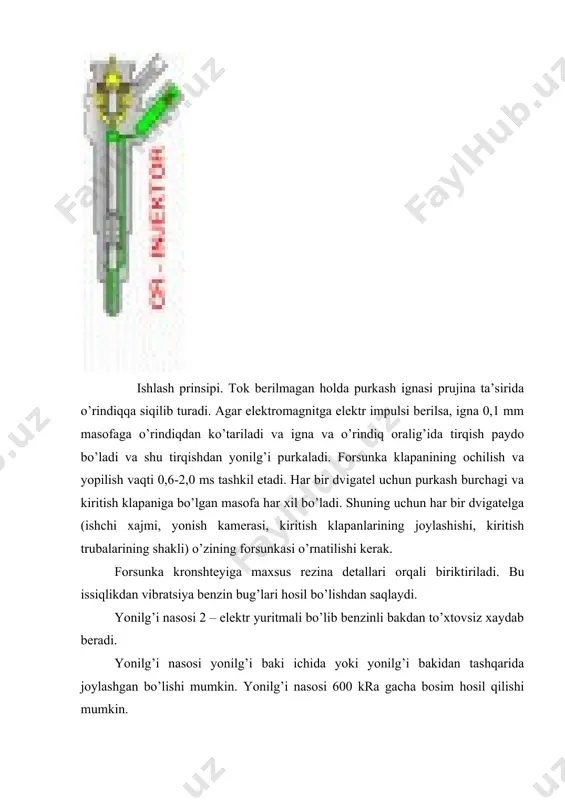

rkash forsunkasi (2-rasm) quyidagilardan tashkil topgan: 1-filtr, 2-elektromagnit o’rami, 3-elektromagnit yakori, 4-purkash ignasi, 5- elektr ulagich. ishlash prinsipi. tok berilmagan holda purkash ignasi prujina ta’sirida o’rindiqqa siqilib turadi. agar elektromagnitga elektr impulsi berilsa, igna 0,1 mm masofaga o’rindiqdan ko’tariladi va igna va o’rindiq oralig’ida tirqish paydo bo’ladi va shu tirqishdan yonilg’i purkaladi. forsunka klapanining ochilish va yopilish vaqti 0,6-2,0 ms tashkil etadi. har bir dvigatel uchun purkash burchagi va kiritish klapaniga bo’lgan masofa har xil bo’ladi. shuning uchun har bir dvigatelga (ishchi xajmi, yonish kamerasi, kiritish klapanlarining joylashishi, kiritish trubalarining shakli) o’zining forsunkasi o’rnatilishi kerak. forsunka kronshteyiga maxsus rezina detallari orqali biriktiriladi. bu issiqlikdan vibratsiya benzin bug’lari hosil bo’lishdan saqlaydi. yonilg’i nasosi 2 – elektr yuritmali bo’lib benzinli bakdan to’xtovsiz xaydab beradi. yonilg’i nasosi yonilg’i baki ichida yoki yonilg’i bakidan tashqarida joylashgan bo’lishi mumkin. yonilg’i nasosi 600 kra gacha bosim hosil qilishi mumkin. yonilg’i filtri 3. yonilg’ini doimo tozalab turish …

o’g’risida ma’lumot berib turadi. tirsakli valning aylanishlar chastotasini aniqlash datchigi. datchik ebb ga tirsakli valning aylanishlar chastotasi to’g’risida ma’lumot uzatib turadi. ishlash prinsipi (2.117-rasm). dvigatelga havoni yurgazib yuborish tizimi uzatadi. dvigatelning ish ko’rsatkichlaridan biri bu dvigatelga so’rilayotgan havo bo’li, uning miqdori havo sarfini aniqlagichda o’lchanadi. boshqa datchiklar esa drossel zaslonkasining holatini, tirsakli valning aylanishlar chastotasini, havo va dvigatel xaroratini o’lchaydi. bu datchiklardan kelayotgan signallar elektron boshqarish bloki (ebb)da qabul qilinib tahlil qilinadi va shu asosida forsunkalarga impulslar yuboriladi. адабиётлар: 1. x. mamatov, avtomobillar, ii- kism. toshkent «uzbkiston».1998. 215-224 betlar. 2. n.vishnyakov i dr. avtomobil. osnovo` konstruktsii. moskva. mashinostroyeniye. 1986. 187-204 betlar. 3. x.mаmаtov, yu.t.turdiyev, sh.sh.shomаxmudov, m.o.kodirxonov аvtomobillаr. konstruksiya vа nаzаriya аsoslаri. toshkent .«ukituvchi», 1982, 215-223 betlаr. 4. daewoo tico. rukovodstvo po remontu i tyexnicheskomu obslujivаniyu. bishkek. «turkiston», 2000 y. 71-78 betlаr. 5. daewoo damas. rukovodstvo po remontu i tyexnicheskomu obslujivаniyu. . «turkiston», 2000 y. 148-156 betlаr. 6. daewoo nexia. rukovodstvo …
