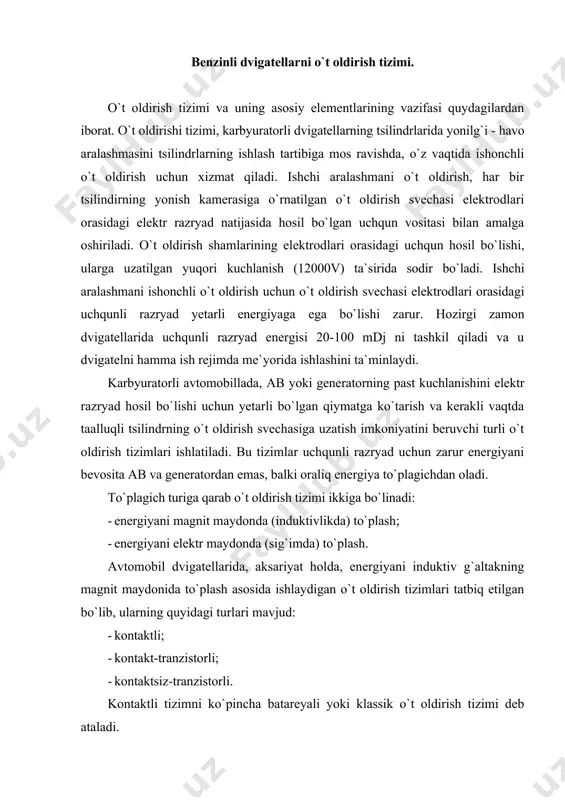

1710354614.doc o`t oldirish tizimlari reja: 1. kontaktli o`t oldirish tizimi 2. o`t oldirish tizimiga bo`lgan talablar. 3. kontakt-tranzistorli o`t oldirish tizimi. 4. o't oldirish tizimidagi ishchi jarayon 5. induktsion g`altakning tuzilishi 6. elektron o`t oldirish tizimi 7. o`t oldirish shamlari 8. yonilg`i uzatilishini elektron boshqarish. 9. dizellarni elektron boshqarish tizimi benzinli dvigatellarni o`t oldirish tizimi. o`t oldirish tizimi va uning asosiy elementlarining vazifasi quydagilardan iborat. o`t oldirishi tizimi, karbyuratorli dvigatellarning tsilindrlarida yonilg`i - havo aralashmasini tsilindrlarning ishlash tartibiga mos ravishda, o`z vaqtida ishonchli o`t oldirish uchun xizmat qiladi. ishchi aralashmani o`t oldirish, har bir tsilindirning yonish kamerasiga o`rnatilgan o`t oldirish svechasi elektrodlari orasidagi elektr razryad natijasida hosil bo`lgan uchqun vositasi bilan amalga oshiriladi. o`t oldirish shamlarining elektrodlari orasidagi uchqun hosil bo`lishi, ularga uzatilgan yuqori kuchlanish (12000v) ta`sirida sodir bo`ladi. ishchi aralashmani ishonchli o`t oldirish uchun o`t oldirish svechasi elektrodlari orasidagi uchqunli razryad yetarli energiyaga ega bo`lishi zarur. hozirgi zamon dvigatellarida …

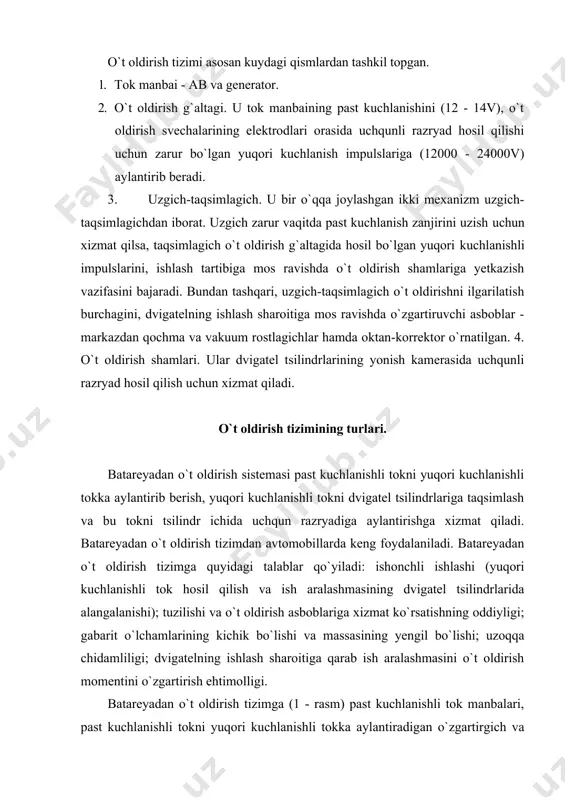

ktiv g`altakning magnit maydonida to`plash asosida ishlaydigan o`t oldirish tizimlari tatbiq etilgan bo`lib, ularning quyidagi turlari mavjud: · kontaktli; · kontakt-tranzistorli; · kontaktsiz-tranzistorli. kontaktli tizimni ko`pincha batareyali yoki klassik o`t oldirish tizimi deb ataladi. o`t oldirish tizimi asosan kuydagi qismlardan tashkil topgan. 1. tok manbai - ab va generator. 2. o`t oldirish g`altagi. u tok manbaining past kuchlanishini (12 - 14v), o`t oldirish svechalarining elektrodlari orasida uchqunli razryad hosil qilishi uchun zarur bo`lgan yuqori kuchlanish impulslariga (12000 - 24000v) aylantirib beradi. 3. uzgich-taqsimlagich. u bir o`qqa joylashgan ikki mexanizm uzgich-taqsimlagichdan iborat. uzgich zarur vaqitda past kuchlanish zanjirini uzish uchun xizmat qilsa, taqsimlagich o`t oldirish g`altagida hosil bo`lgan yuqori kuchlanishli impulslarini, ishlash tartibiga mos ravishda o`t oldirish shamlariga yetkazish vazifasini bajaradi. bundan tashqari, uzgich-taqsimlagich o`t oldirishni ilgarilatish burchagini, dvigatelning ishlash sharoitiga mos ravishda o`zgartiruvchi asboblar - markazdan qochma va vakuum rostlagichlar hamda oktan-korrektor o`rnatilgan. 4. o`t oldirish shamlari. ular dvigatel tsilindrlarining …

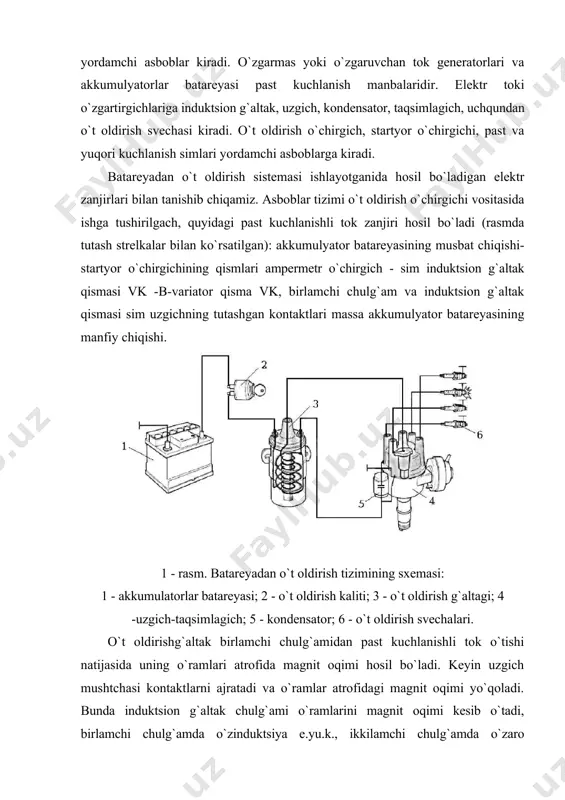

; dvigatelning ishlash sharoitiga qarab ish aralashmasini o`t oldirish momentini o`zgartirish ehtimolligi. batareyadan o`t oldirish tizimga (1 - rasm) past kuchlanishli tok manbalari, past kuchlanishli tokni yuqori kuchlanishli tokka aylantiradigan o`zgartirgich va yordamchi asboblar kiradi. o`zgarmas yoki o`zgaruvchan tok generatorlari va akkumulyatorlar batareyasi past kuchlanish manbalaridir. elektr toki o`zgartirgichlariga induktsion g`altak, uzgich, kondensator, taqsimlagich, uchqundan o`t oldirish svechasi kiradi. o`t oldirish o`chirgich, startyor o`chirgichi, past va yuqori kuchlanish simlari yordamchi asboblarga kiradi. batareyadan o`t oldirish sistemasi ishlayotganida hosil bo`ladigan elektr zanjirlari bilan tanishib chiqamiz. asboblar tizimi o`t oldirish o`chirgichi vositasida ishga tushirilgach, quyidagi past kuchlanishli tok zanjiri hosil bo`ladi (rasmda tutash strelkalar bilan ko`rsatilgan): akkumulyator batareyasining musbat chiqishi-startyor o`chirgichining qismlari ampermetr o`chirgich - sim induktsion g`altak qismasi vk -b-variator qisma vk, birlamchi chulg`am va induktsion g`altak qismasi sim uzgichning tutashgan kontaktlari massa akkumulyator batareyasining manfiy chiqishi. 1 - rasm. batareyadan o`t oldirish tizimining sxemasi: 1 - akkumulatorlar batareyasi; 2 - …

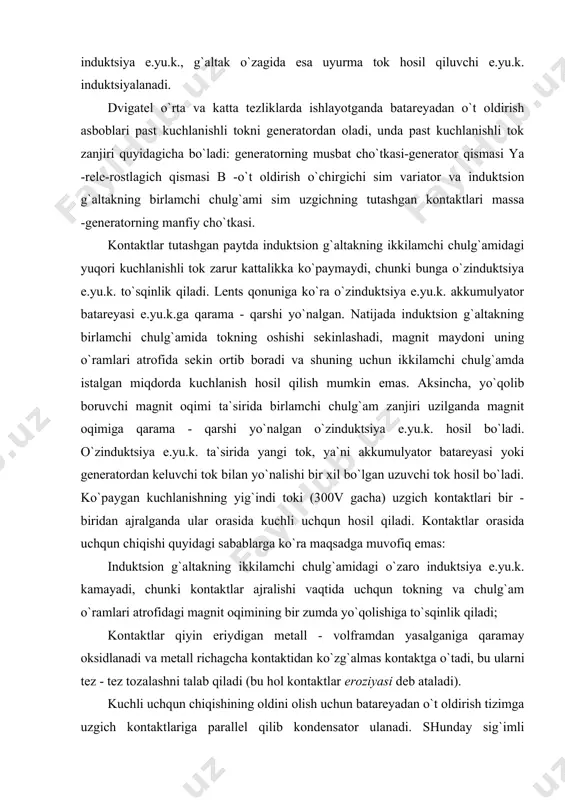

eneratordan oladi, unda past kuchlanishli tok zanjiri quyidagicha bo`ladi: generatorning musbat cho`tkasi-generator qismasi ya -rele-rostlagich qismasi b -o`t oldirish o`chirgichi sim variator va induktsion g`altakning birlamchi chulg`ami sim uzgichning tutashgan kontaktlari massa -generatorning manfiy cho`tkasi. kontaktlar tutashgan paytda induktsion g`altakning ikkilamchi chulg`amidagi yuqori kuchlanishli tok zarur kattalikka ko`paymaydi, chunki bunga o`zinduktsiya e.yu.k. to`sqinlik qiladi. lents qonuniga ko`ra o`zinduktsiya e.yu.k. akkumulyator batareyasi e.yu.k.ga qarama - qarshi yo`nalgan. natijada induktsion g`altakning birlamchi chulg`amida tokning oshishi sekinlashadi, magnit maydoni uning o`ramlari atrofida sekin ortib boradi va shuning uchun ikkilamchi chulg`amda istalgan miqdorda kuchlanish hosil qilish mumkin emas. aksincha, yo`qolib boruvchi magnit oqimi ta`sirida birlamchi chulg`am zanjiri uzilganda magnit oqimiga qarama - qarshi yo`nalgan o`zinduktsiya e.yu.k. hosil bo`ladi. o`zinduktsiya e.yu.k. ta`sirida yangi tok, ya`ni akkumulyator batareyasi yoki generatordan keluvchi tok bilan yo`nalishi bir xil bo`lgan uzuvchi tok hosil bo`ladi. ko`paygan kuchlanishning yig`indi toki (300v gacha) uzgich kontaktlari bir - biridan ajralganda ular orasida kuchli …

ondensator tanlash kerakki, bunda induktsion g`altakning ikkilamchi chulg`amidagi kuchlanish eng ko`p bo`lganda uzgich kontaktlari orasida ular bir - biridan ajralgan paytda uchqun eng kam chiqsin (0,17 - 0,25 mkf). o`t oldirish tizimining vazifasi tsilindrdagi yonuvchi aralashmani o`z vaqtida, elektr uchqini yordamida alangalantirishdan iborat. tico va damas avtomobillarining o`t oldirish tizimining sxemasi 2 - rasmda keltirilgan. 3.2 - rasm. o`t oldirish tizimining sxemasi. 1 - akkumulyator batareyasi; 2 - asosiy saqlagich; 3 - o`t oldirishni o`chirgichi; 4 -saqlagich; 5 - o`t oldirish g`altagi; 6 - taqsimlagich; 7 - taqsimlagich rotori; 8 -elektr magnitli datchik; 9 - tranzistorli boshqarish bloki; 10 - rotor; 11 - o`t oldirishni vakuum rostlagichi; 12 - o`t oldirgichni markazdan qochma rostlagichi; 13 - o`t oldirish svechalari. kontaktli o`t oldirish tizimi. o`t oldirish tizimidagi uzgich - taqsimlagich ko`p xizmat talab etadi, chunki uning ishqalanuvchi qismlarini yeyilishi sababli, doimiy moylashni talab etadi. taqsimlagichning qopqog`ini ifloslanishi va yuqori kuchlanishli o`tkazgichlarni …
