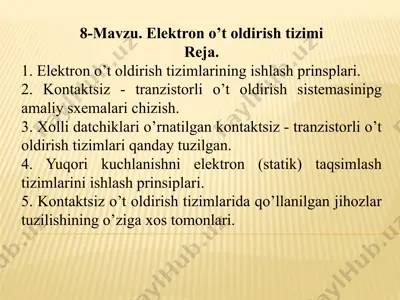

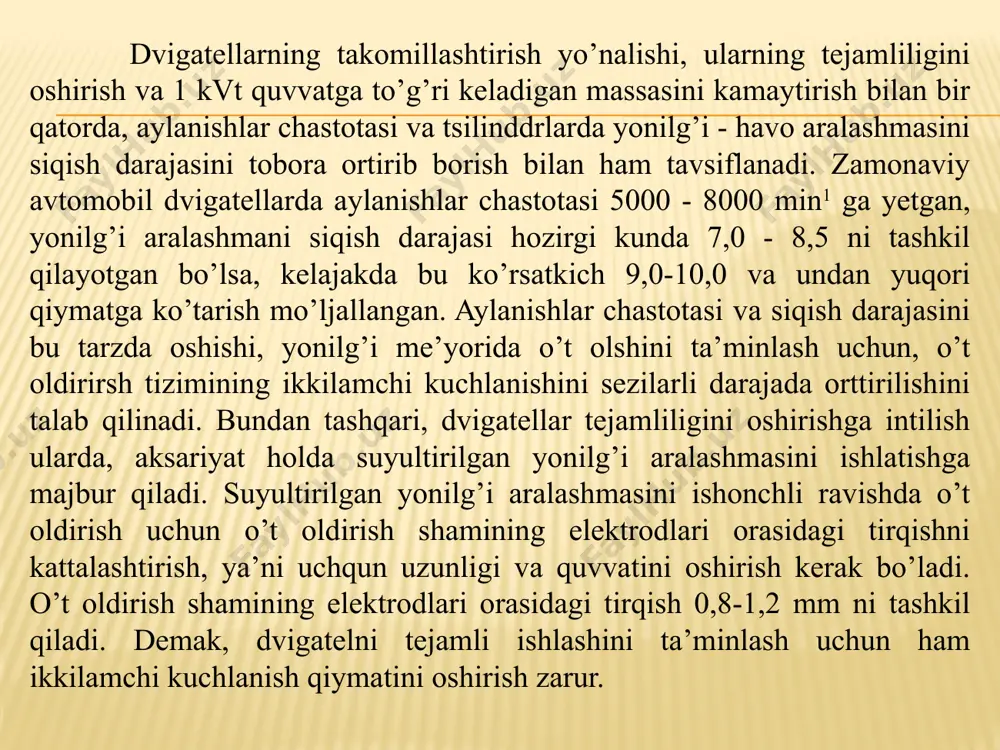

слайд 1 8-mavzu. elektron o’t oldirish tizimi reja. 1. elektron o’t oldirish tizimlarining ishlash prinsplari. 2. kontaktsiz - tranzistorli o’t oldirish sistemasinipg amaliy sxemalari chizish. 3. xolli datchiklari o’rnatilgan kontaktsiz - tranzistorli o’t oldirish tizimlari qanday tuzilgan. 4. yuqori kuchlanishni elektron (statik) taqsimlash tizimlarini ishlash prinsiplari. 5. kontaktsiz o’t oldirish tizimlarida qo’llanilgan jihozlar tuzilishining o’ziga xos tomonlari. dvigatellarning takomillashtirish yo’nalishi, ularning tejamliligini oshirish va 1 kvt quvvatga to’g’ri keladigan massasini kamaytirish bilan bir qatorda, aylanishlar chastotasi va tsilinddrlarda yonilg’i - havo aralashmasini siqish darajasini tobora ortirib borish bilan ham tavsiflanadi. zamonaviy avtomobil dvigatellarda aylanishlar chastotasi 5000 - 8000 min1 ga yetgan, yonilg’i aralashmani siqish darajasi hozirgi kunda 7,0 - 8,5 ni tashkil qilayotgan bo’lsa, kelajakda bu ko’rsatkich 9,0-10,0 va undan yuqori qiymatga ko’tarish mo’ljallangan. aylanishlar chastotasi va siqish darajasini bu tarzda oshishi, yonilg’i me’yorida o’t olshini ta’minlash uchun, o’t oldirirsh tizimining ikkilamchi kuchlanishini sezilarli darajada orttirilishini talab qilinadi. bundan tashqari, …

2 / 9

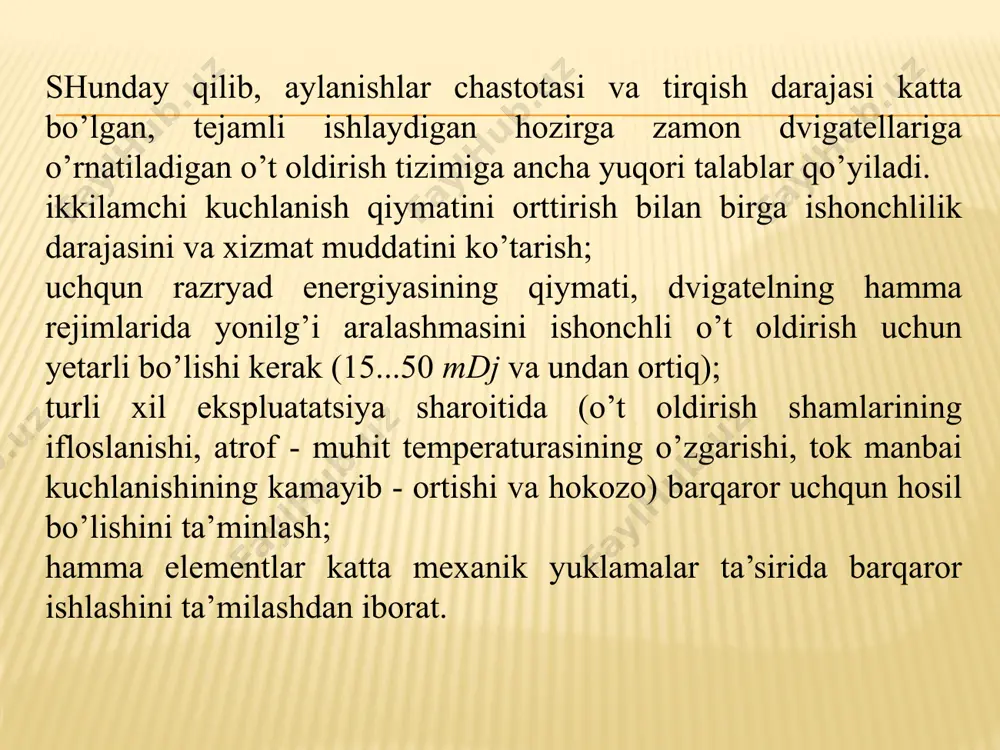

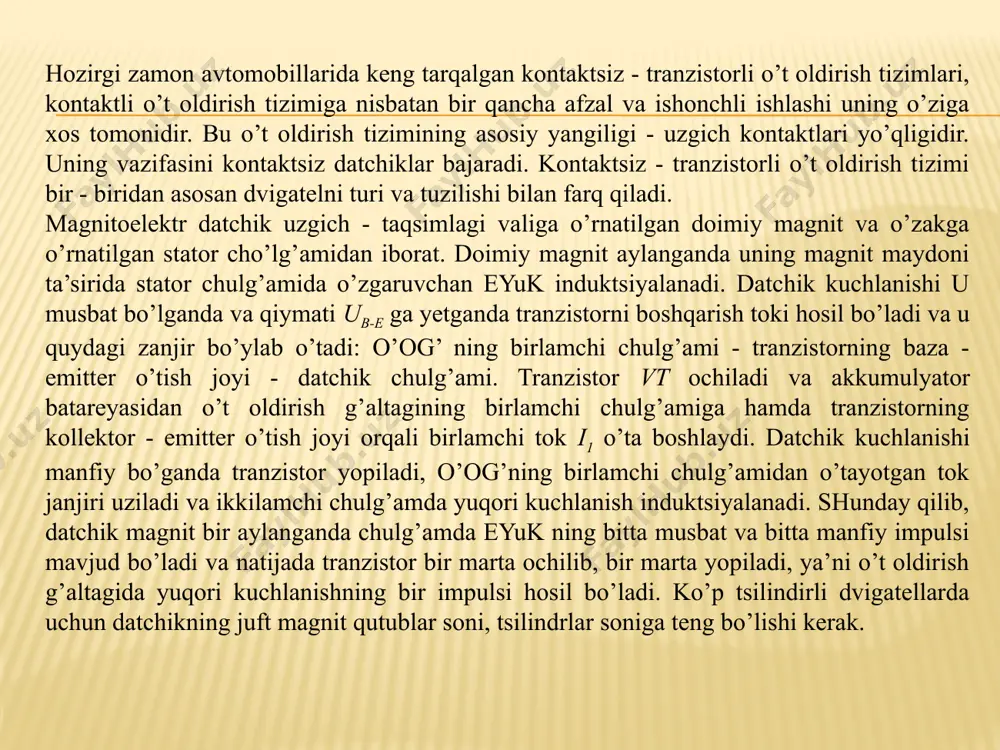

ymatini orttirish bilan birga ishonchlilik darajasini va xizmat muddatini ko’tarish; uchqun razryad energiyasining qiymati, dvigatelning hamma rejimlarida yonilg’i aralashmasini ishonchli o’t oldirish uchun yetarli bo’lishi kerak (15...50 mdj va undan ortiq); turli xil ekspluatatsiya sharoitida (o’t oldirish shamlarining ifloslanishi, atrof - muhit temperaturasining o’zgarishi, tok manbai kuchlanishining kamayib - ortishi va hokozo) barqaror uchqun hosil bo’lishini ta’minlash; hamma elementlar katta mexanik yuklamalar ta’sirida barqaror ishlashini ta’milashdan iborat. hozirgi zamon avtomobillarida keng tarqalgan kontaktsiz - tranzistorli o’t oldirish tizimlari, kontaktli o’t oldirish tizimiga nisbatan bir qancha afzal va ishonchli ishlashi uning o’ziga xos tomonidir. bu o’t oldirish tizimining asosiy yangiligi - uzgich kontaktlari yo’qligidir. uning vazifasini kontaktsiz datchiklar bajaradi. kontaktsiz - tranzistorli o’t oldirish tizimi bir - biridan asosan dvigatelni turi va tuzilishi bilan farq qiladi. magnitoelektr datchik uzgich - taqsimlagi valiga o’rnatilgan doimiy magnit va o’zakga o’rnatilgan stator cho’lg’amidan iborat. doimiy magnit aylanganda uning magnit maydoni ta’sirida stator chulg’amida o’zgaruvchan …

3 / 9

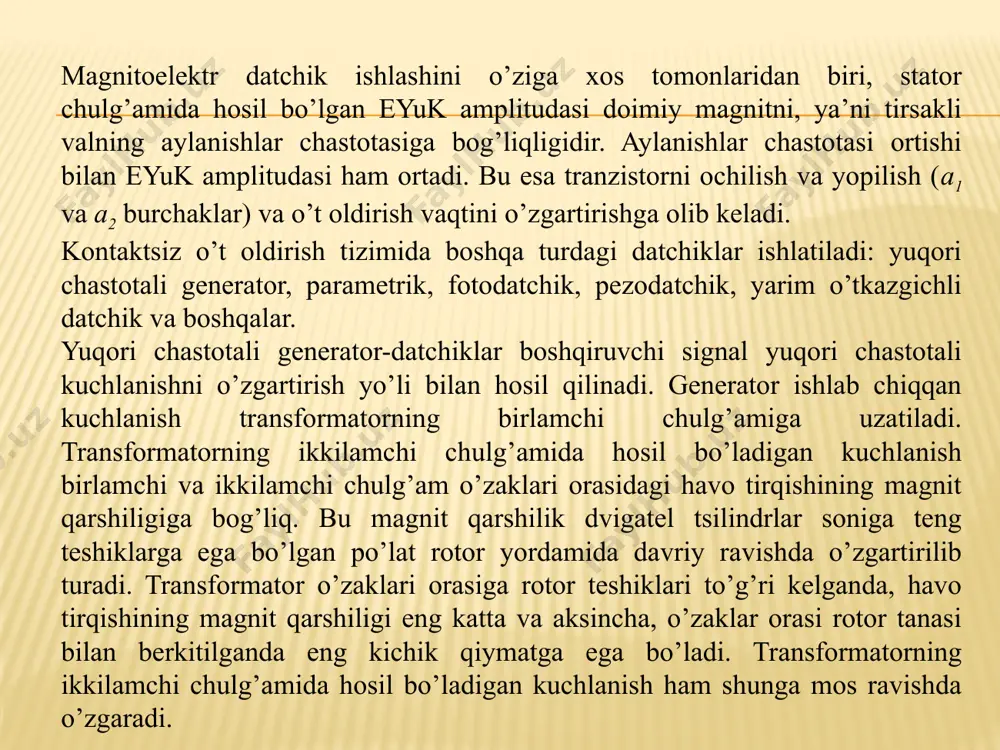

ijada tranzistor bir marta ochilib, bir marta yopiladi, ya’ni o’t oldirish g’altagida yuqori kuchlanishning bir impulsi hosil bo’ladi. ko’p tsilindirli dvigatellarda uchun datchikning juft magnit qutublar soni, tsilindrlar soniga teng bo’lishi kerak. magnitoelektr datchik ishlashini o’ziga xos tomonlaridan biri, stator chulg’amida hosil bo’lgan eyuk amplitudasi doimiy magnitni, ya’ni tirsakli valning aylanishlar chastotasiga bog’liqligidir. aylanishlar chastotasi ortishi bilan eyuk amplitudasi ham ortadi. bu esa tranzistorni ochilish va yopilish (a1 va a2 burchaklar) va o’t oldirish vaqtini o’zgartirishga olib keladi. kontaktsiz o’t oldirish tizimida boshqa turdagi datchiklar ishlatiladi: yuqori chastotali generator, parametrik, fotodatchik, pezodatchik, yarim o’tkazgichli datchik va boshqalar. yuqori chastotali generator-datchiklar boshqiruvchi signal yuqori chastotali kuchlanishni o’zgartirish yo’li bilan hosil qilinadi. generator ishlab chiqqan kuchlanish transformatorning birlamchi chulg’amiga uzatiladi. transformatorning ikkilamchi chulg’amida hosil bo’ladigan kuchlanish birlamchi va ikkilamchi chulg’am o’zaklari orasidagi havo tirqishining magnit qarshiligiga bog’liq. bu magnit qarshilik dvigatel tsilindrlar soniga teng teshiklarga ega bo’lgan po’lat rotor yordamida davriy ravishda …

4 / 9

riga yoki fotoqarshilik, yorug’lik kuchiga mos ravishda o’z qarshiligini o’zgartiradi. fotodatchiklarning ishlashi uchun yorug’lik manbai bo’lishi shart. yorug’lik manbai bilan fotodatchik orasiga teshiklarga ega bo’lgan yoki kesik disk o’rnatiladi. teshik yoki kesiklar soni dvigatelning tsilindrlar soniga teng bo’ladi. diskning yuritmasi xarakatni dvigatelning tirsakli validan oladi. mikroelektronikaning rivojlanishi tufayli kontaktsiz o’t oldirish tizimlarida xolle effektiga asoslangan yarim o’tkazgichli datchiklar io’latila boshlandi. xolle elementi germaniy, kremniy va boshqa yarim o’tkazgichlardan tayyorlangan yupqa (h=10-4 yo 10-6 m) to’rt elektrodli plastinadan iborat. agar bunday plastinadan tok i o’tishi bilan bir vaqitda unga, magnit induktsiya vektori b, plastini tekisligiga magnit maydon ta’sir qilsa, uning tok yo’nalishiga parallel bo’lgan qirralarida xoll eyuk e hosil bo’ladi. 5.2 - rasm. elektron o’t oldirish tizimini sxemasi. variant a -umumiy o’t oldirish g’altagi ; variant b -xar bir tsilindrga aloxida g’altak: 1 - tishli maxovik; 2 - porshen; 3 - dvigatel tsilindi; 4 - yonish kamerasi; 5 - kiritish klapani; …
