1 / 8

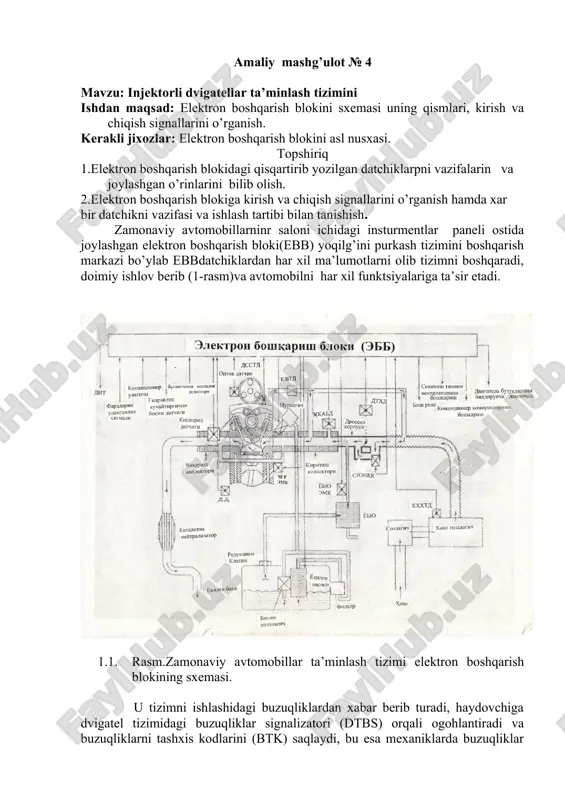

amaliy mashg’ulot № 4 mavzu: injektorli dvigatellar ta’minlash tizimini ishdan maqsad: elektron boshqarish blokini sxemasi uning qismlari, kirish va chiqish signallarini o’rganish. kerakli jixozlar: elektron boshqarish blokini asl nusxasi. topshiriq 1.elektron boshqarish blokidagi qisqartirib yozilgan datchiklarpni vazifalarin va joylashgan o’rinlarini bilib olish. 2.elektron boshqarish blokiga kirish va chiqish signallarini o’rganish hamda xar bir datchikni vazifasi va ishlash tartibi bilan tanishish. zamonaviy avtomobillarninr saloni ichidagi insturmentlar paneli ostida joylashgan elektron boshqarish bloki(ebb) yoqilg’ini purkash tizimini boshqarish markazi bo’ylab ebbdatchiklardan har xil ma’lumotlarni olib tizimni boshqaradi, doimiy ishlov berib (1-rasm)va avtomobilni har xil funktsiyalariga ta’sir etadi. 1.1. rasm.zamonaviy avtomobillar ta’minlash tizimi elektron boshqarish blokining sxemasi. u tizimni ishlashidagi buzuqliklardan xabar berib turadi, haydovchiga dvigatel tizimidagi buzuqliklar signalizatori (dtbs) orqali ogohlantiradi va buzuqliklarni tashxis kodlarini (btk) saqlaydi, bu esa mexaniklarda buzuqliklar joyini aniqlashda bir muncha qulayliklarni yaratadi. ebb ta’mirlanmaydigan detal hisoblanadi. ebb da programmalashgan xotirada saqlab qolish qurilmasi (pxsk)da sinflanishini saqlab qoladi. ebb …

2 / 8

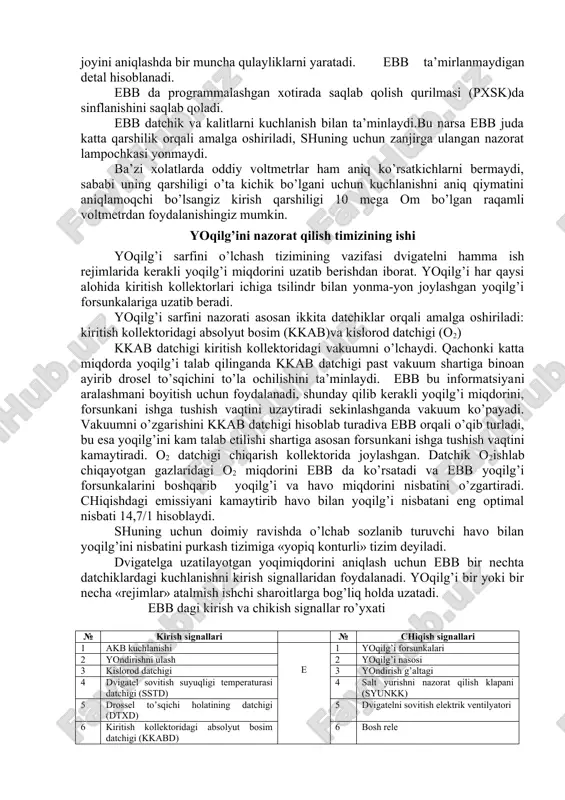

lan yonma-yon joylashgan yoqilg’i forsunkalariga uzatib beradi. yoqilg’i sarfini nazorati asosan ikkita datchiklar orqali amalga oshiriladi: kiritish kollektoridagi absolyut bosim (kkab)va kislorod datchigi (o2) kkab datchigi kiritish kollektoridagi vakuumni o’lchaydi. qachonki katta miqdorda yoqilg’i talab qilinganda kkab datchigi past vakuum shartiga binoan ayirib drosel to’sqichini to’la ochilishini ta’minlaydi. ebb bu informatsiyani aralashmani boyitish uchun foydalanadi, shunday qilib kerakli yoqilg’i miqdorini, forsunkani ishga tushish vaqtini uzaytiradi sekinlashganda vakuum ko’payadi. vakuumni o’zgarishini kkab datchigi hisoblab turadiva ebb orqali o’qib turladi, bu esa yoqilg’ini kam talab etilishi shartiga asosan forsunkani ishga tushish vaqtini kamaytiradi. o2 datchigi chiqarish kollektorida joylashgan. datchik o2ishlab chiqayotgan gazlaridagi o2 miqdorini ebb da ko’rsatadi va ebb yoqilg’i forsunkalarini boshqarib yoqilg’i va havo miqdorini nisbatini o’zgartiradi. chiqishdagi emissiyani kamaytirib havo bilan yoqilg’i nisbatani eng optimal nisbati 14,7/1 hisoblaydi. shuning uchun doimiy ravishda o’lchab sozlanib turuvchi havo bilan yoqilg’ini nisbatini purkash tizimiga «yopiq konturli» tizim deyiladi. dvigatelga uzatilayotgan yoqimiqdorini aniqlash uchun …

3 / 8

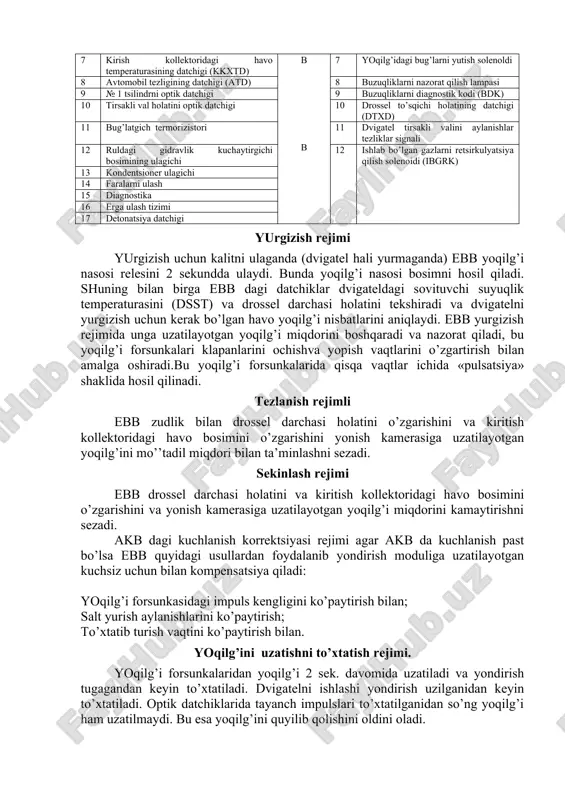

7 yoqilg’idagi bug’larni yutish solenoldi 8 avtomobil tezligining datchigi (atd) 8 buzuqliklarni nazorat qilish lampasi 9 № 1 tsilindrni optik datchigi 9 buzuqliklarni diagnostik kodi (bdk) 10 tirsakli val holatini optik datchigi 10 drossel to’sqichi holatining datchigi (dtxd) 11 bug’latgich termorizistori 11 dvigatel tirsakli valini aylanishlar tezliklar signali 12 ruldagi gidravlik kuchaytirgichi bosimining ulagichi 12 ishlab bo’lgan gazlarni retsirkulyatsiya qilish solenoidi (ibgrk) 13 kondentsioner ulagichi 14 faralarni ulash 15 diagnostika 16 erga ulash tizimi 17 detonatsiya datchigi yurgizish rejimi yurgizish uchun kalitni ulaganda (dvigatel hali yurmaganda) ebb yoqilg’i nasosi relesini 2 sekundda ulaydi. bunda yoqilg’i nasosi bosimni hosil qiladi. shuning bilan birga ebb dagi datchiklar dvigateldagi sovituvchi suyuqlik temperaturasini (dsst) va drossel darchasi holatini tekshiradi va dvigatelni yurgizish uchun kerak bo’lgan havo yoqilg’i nisbatlarini aniqlaydi. ebb yurgizish rejimida unga uzatilayotgan yoqilg’i miqdorini boshqaradi va nazorat qiladi, bu yoqilg’i forsunkalari klapanlarini ochishva yopish vaqtlarini o’zgartirish bilan amalga oshiradi.bu yoqilg’i forsunkalarida qisqa …

4 / 8

atishni to’xtatish rejimi. yoqilg’i forsunkalaridan yoqilg’i 2 sek. davomida uzatiladi va yondirish tugagandan keyin to’xtatiladi. dvigatelni ishlashi yondirish uzilganidan keyin to’xtatiladi. optik datchiklarida tayanch impulslari to’xtatilganidan so’ng yoqilg’i ham uzatilmaydi. bu esa yoqilg’ini quyilib qolishini oldini oladi. yondirish tizimining ishi yondirish tizimi yonish kamerasida siqilgan aralashmani yondirish uchun yondirish g’altagini harakatga keltiradi. yondirish tizimi akb yondirish g’altagi, yondirish taqsimlagichi, yondirish simlari va shamlaridan iborat bo’ladi. bunday yondirish tizimida optik datchik foydalanilgan bo’lib bu ebb simidagi birlamchi tokni uzib turadi. ebb tsilindr n1№ porsheni holati haqidagi signallarni va dvigatelni maksimal samaradorligini ko’rsatuvchi yondirish momentni boshqarish uchun tirsakli valni burilish burchaklari to’g’risidagi signallarini olib turadi. salt yurish tizimining ishi dvigatellarda salt yurish tizimi asosan drossel to’sqichi va salt yurishni nazorat qilib boshqarib boradi. (syunkk) ebb syunkk ni sharoitga hamda salt yurishdagi aylanishlarga qarab foydalanadi. salt yurishni samarali boshqarish uchun ebb turli xil kirish signallar orqali ma’lumotlarini ya’ni suyuqlikni sovitish temperaturasi, kollektordagi vakuum …

5 / 8

lishi; - moyni oqishi; - havo tozalagichga moy tushib qolishi; - dvigatelni ifloslanishi; karter poddonidan shlangidan oqayotgan moy quyidagilarga sabab bo’lishi mumkin: - salt yurish aylanishlar chastotasining bir tekisda emasligi. - dvigatelni to’xtab qolishi. - salt yurishda baland aylanishlar soni. yoqilg’i bug’larini boshqarish tizimining ishi ta’minlash tizimida yoqilg’i bug’larini boshqarishda asosan ko’mir so’ndirgichlar usulidan foydalaniladi. bu uslub avtomobil to’xtab turganda yoqilg’i bakida yoqilg’i aktivlashgan ko’mir konteynerga o’tkazish bilan amalga oshiriladi. qachonki dvigatel ishlayotan paytda yoqilg’i bug’lari kiritish kollektorida bug’ zarrachalari ko’mirli havo oqimi orqali tozalanib va tozalangan yoqilg’i aralashma normal yonish jarayonida sarflanadi. bakka maxkamlangan quvur orqali yoqilg’i bug’lari yoqilg’i bakidan o’tadi. bu bug’lar ko’mir bilan so’ndiriladi. dvigatel ma’lum davr ishlagandan so’ng, yutgich (konteyner) elektron boshqarish blogi bilan tozalanadi. havo yutgich ichiga kirib yoqilg’i bug’lari bilan aralashadi. bu aralshma keyin kiritish kollektori ichiga tushadi. zazemleniye qilingan ebb yutgich klapanini harakatga keltiradi.bu klapan bir sekundda bir necha marta ulab-uziladi(impuls davomiyligi sozlanadi). …
