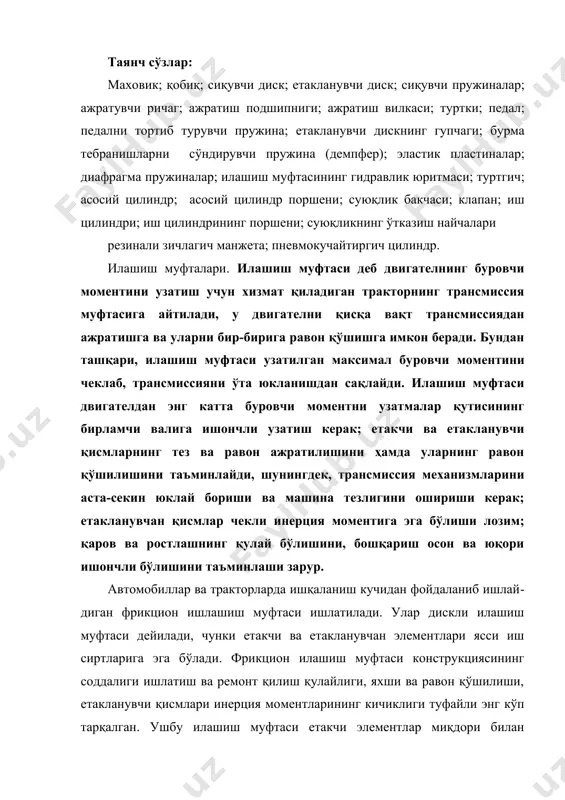

1426062284_60383.doc илашиш муфтаси режа: 1. илашиш муфталарининг типовий схемалари. 2. механикавий юритмали ва пружина кучайтиргичли илашиш муфтаси. 3. механикавий ёки гидравликавий юритмали илашиш механизми. 4. механикавий юритмали ва пневматик ёки гидравлик кучайтиргичли илашиш механизмлари таянч сўзлар: маховик; қобиқ; сиқувчи диск; етакланувчи диск; сиқувчи пружиналар; ажратувчи ричаг; ажратиш подшипниги; ажратиш вилкаси; туртки; педал; педални тортиб турувчи пружина; етакланувчи дискнинг гупчаги; бурма тебранишларни сÿндирувчи пружина (демпфер); эластик пластиналар; диафрагма пружиналар; илашиш муфтасининг гидравлик юритмаси; туртгич; асосий цилиндр; асосий цилиндр поршени; суюқлик бакчаси; клапан; иш цилиндри; иш цилиндрининг поршени; суюқликнинг ўтказиш найчалари резинали зичлагич манжета; пневмокучайтиргич цилиндр. илашиш муфталари. илашиш муфтаси деб двигателнинг буровчи моментини узатиш учун хизмат қиладиган тракторнинг трансмиссия муфтасига айтилади, у двигателни қисқа вақт трансмиссиядан ажратишга ва уларни бир-бирига равон қўшишга имкон беради. бундан ташқари, илашиш муфтаси узатилган максимал буровчи моментини чеклаб, трансмиссияни ўта юкланишдан сақлайди. илашиш муфтаси двигателдан энг катта буровчи моментни узатмалар қутисининг бирламчи валига ишончли узатиш керак; …

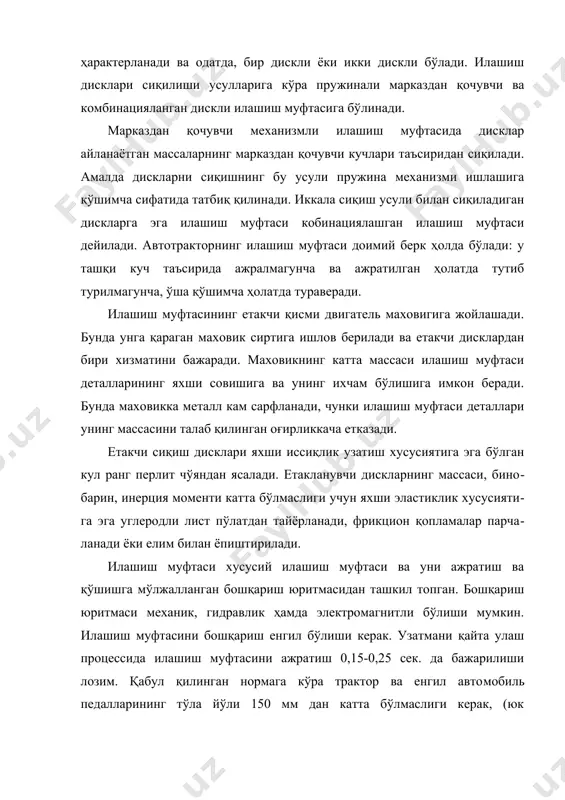

нувчи қисмлари инерция моментларининг кичиклиги туфайли энг кўп тарқалган. ушбу илашиш муфтаси етакчи элементлар миқдори билан ҳарактерланади ва одатда, бир дискли ёки икки дискли бўлади. илашиш дисклари сиқилиши усулларига кўра пружинали марказдан қочувчи ва комбинацияланган дискли илашиш муфтасига бўлинади. марказдан қочувчи механизмли илашиш муфтасида дисклар айланаётган массаларнинг марказдан қочувчи кучлари таъсиридан сиқилади. амалда дискларни сиқишнинг бу усули пружина механизми ишлашига қўшимча сифатида татбиқ қилинади. иккала сиқиш усули билан сиқиладиган дискларга эга илашиш муфтаси кобинациялашган илашиш муфтаси дейилади. автотракторнинг илашиш муфтаси доимий берк ҳолда бўлади: у ташқи куч таъсирида ажралмагунча ва ажратилган ҳолатда тутиб турилмагунча, ўша қўшимча ҳолатда тураверади. илашиш муфтасининг етакчи қисми двигатель маховигига жойлашади. бунда унга қараган маховик сиртига ишлов берилади ва етакчи дисклардан бири хизматини бажаради. маховикнинг катта массаси илашиш муфтаси деталларининг яхши совишига ва унинг ихчам бўлишига имкон беради. бунда маховикка металл кам сарфланади, чунки илашиш муфтаси деталлари унинг массасини талаб қилинган оғирликкача етказади. етакчи сиқиш дисклари …

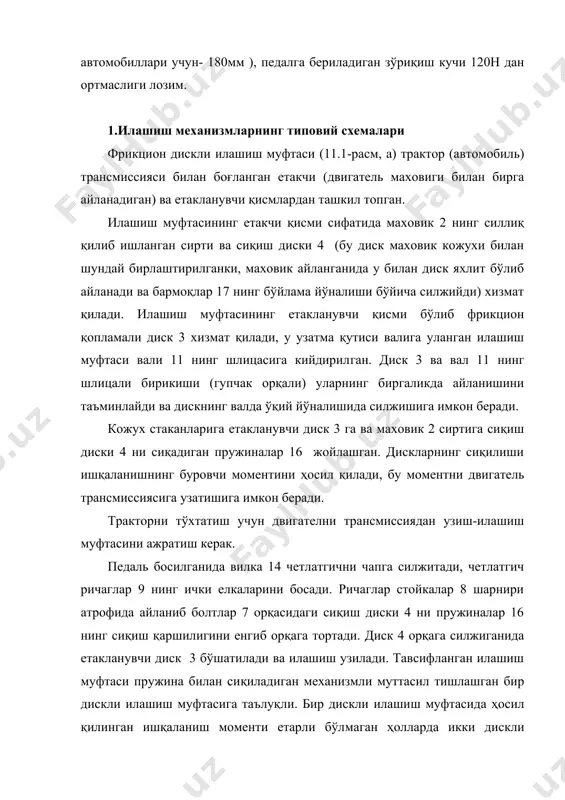

бериладиган зўриқиш кучи 120н дан ортмаслиги лозим. 1.илашиш механизмларнинг типовий схемалари фрикцион дискли илашиш муфтаси (11.1-расм, а) трактор (автомобиль) трансмиссияси билан боғланган етакчи (двигатель маховиги билан бирга айланадиган) ва етакланувчи қисмлардан ташкил топган. илашиш муфтасининг етакчи қисми сифатида маховик 2 нинг силлиқ қилиб ишланган сирти ва сиқиш диски 4 (бу диск маховик кожухи билан шундай бирлаштирилганки, маховик айланганида у билан диск яхлит бўлиб айланади ва бармоқлар 17 нинг бўйлама йўналиши бўйича силжийди) хизмат қилади. илашиш муфтасининг етакланувчи қисми бўлиб фрикцион қопламали диск 3 хизмат қилади, у узатма қутиси валига уланган илашиш муфтаси вали 11 нинг шлицасига кийдирилган. диск 3 ва вал 11 нинг шлицали бирикиши (гупчак орқали) уларнинг биргаликда айланишини таъминлайди ва дискнинг валда ўқий йўналишида силжишига имкон беради. кожух стаканларига етакланувчи диск 3 га ва маховик 2 сиртига сиқиш диски 4 ни сиқадиган пружиналар 16 жойлашган. дискларнинг сиқилиши ишқаланишнинг буровчи моментини ҳосил қилади, бу моментни двигатель трансмиссиясига узатишига имкон …

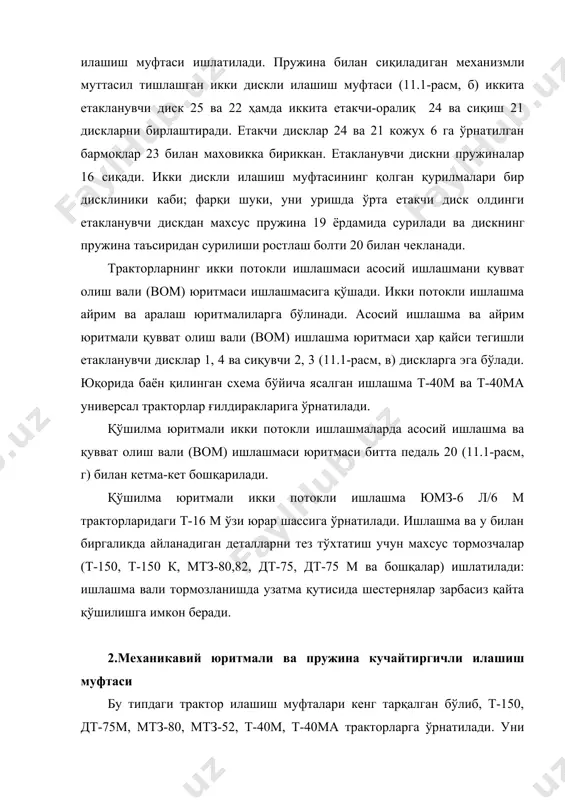

етакчи дисклар 24 ва 21 кожух 6 га ўрнатилган бармоқлар 23 билан маховикка бириккан. етакланувчи дискни пружиналар 16 сиқади. икки дискли илашиш муфтасининг қолган қурилмалари бир дисклиники каби; фарқи шуки, уни уришда ўрта етакчи диск олдинги етакланувчи дискдан махсус пружина 19 ёрдамида сурилади ва дискнинг пружина таъсиридан сурилиши ростлаш болти 20 билан чекланади. тракторларнинг икки потокли ишлашмаси асосий ишлашмани қувват олиш вали (вом) юритмаси ишлашмасига қўшади. икки потокли ишлашма айрим ва аралаш юритмалиларга бўлинади. асосий ишлашма ва айрим юритмали қувват олиш вали (вом) ишлашма юритмаси ҳар қайси тегишли етакланувчи дисклар 1, 4 ва сиқувчи 2, 3 (11.1-расм, в) дискларга эга бўлади. юқорида баён қилинган схема бўйича ясалган ишлашма т-40м ва т-40ма универсал тракторлар ғилдиракларига ўрнатилади. қўшилма юритмали икки потокли ишлашмаларда асосий ишлашма ва қувват олиш вали (вом) ишлашмаси юритмаси битта педаль 20 (11.1-расм, г) билан кетма-кет бошқарилади. қўшилма юритмали икки потокли ишлашма юмз-6 л/6 м тракторларидаги т-16 м ўзи юрар …

қиш ричаглари 1 ни бармоқлар билан туташтириш учун ҳизмат қилади. дискда 21 да ўн иккита прилив бўлиб, улар таянч диск 20 га жойлашган стаканлар 18 га ўрнатилган сиқиш пружиналари 19 ни марказлаштириб туради. етакланувчи диск гупчак, 2 та фрикцион уст қуйма маҳкамланган бирлаштирувчи диск ва буровчи тебранишларни сўндиргичдан иборат. етакланувчи диск 22 гупчак 25, иккита фрикцион устқўйма маҳкамланган бирлаштирувчи диск ва буровчи тебранишларни сўндиргичдан иборат. етакланувчи диск 22 гупчак 25 билан саккизта пружина воситасида бирлашган. пружиналар таянч пластинкалар билан биргаликда етакланувчи дискнинг уя-пазасига ва гупчак 25 га маҳкамланган чеклагич дискнинг пазасига ўрнатилган. етакланувчи дискнинг пужина қурилмаси воситасида гупчак билан туташиши илашиш муфтасининг юмшоқ қўшилишига ва трансмиссиянинг динамик нагрузкасининг камайтиришга имкон яратади. 3.механикавий ёки гидравликавий юритмали илашиш механизми илашиш механизмининг типи юк ва енгил автомобилларда ишлатилади. газ-66, газ-53а, зил-130 автомобилларининг илашиш муфтаси пружинали сиқувчи мезанизми бор доимо тишлашган бир дискли. газ-66 автомобилнинг илашиш механизми (11.3-расм, а) маховик 1 га болтлар билан …
