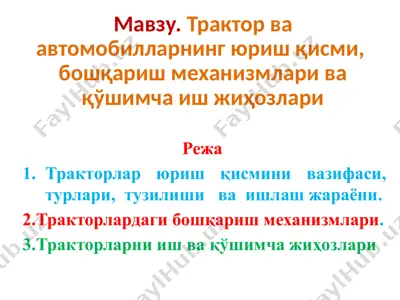

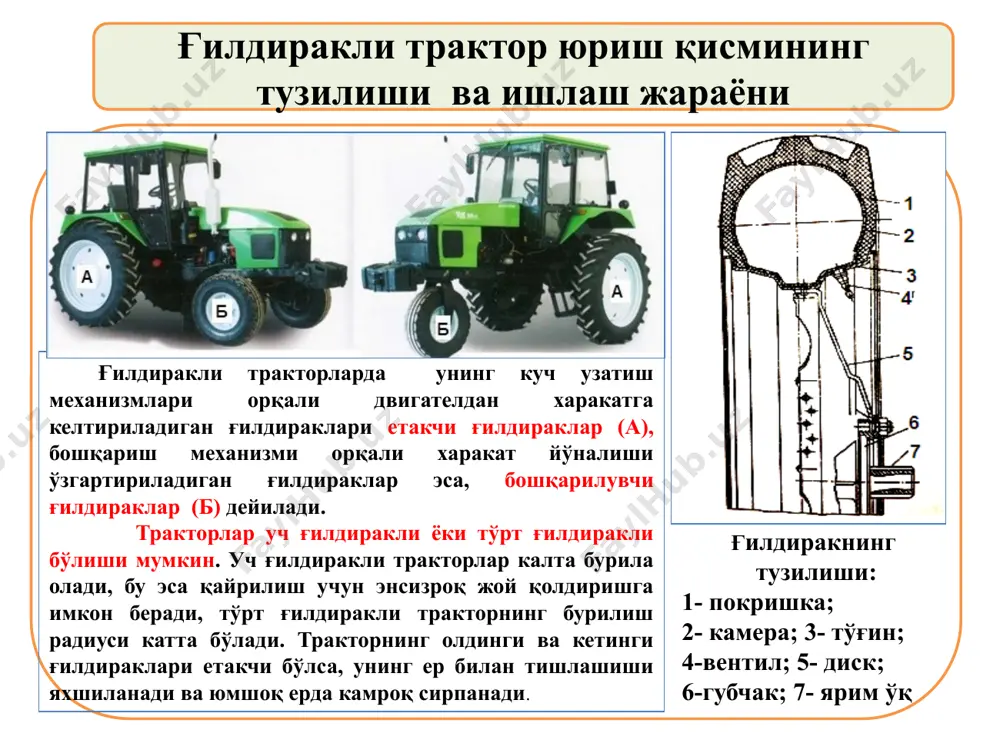

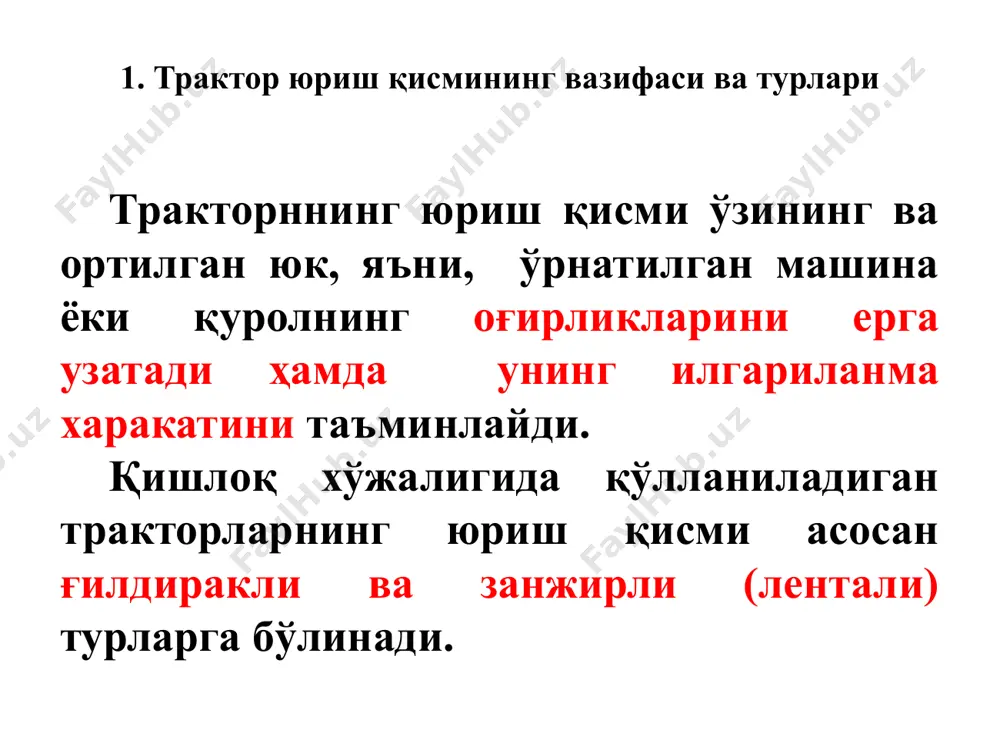

мавзу-4. трактор ва автомобилларнинг юриш қисми ва бошқариш механизми мавзу. трактор ва автомобилларнинг юриш қисми, бошқариш механизмлари ва қўшимча иш жиҳозлари режа тракторлар юриш қисмини вазифаси, турлари, тузилиши ва ишлаш жараёни. 2.тракторлардаги бошқариш механизмлари. 3.тракторларни иш ва қўшимча жиҳозлари 1 1. трактор юриш қисмининг вазифаси ва турлари тракторннинг юриш қисми ўзининг ва ортилган юк, яъни, ўрнатилган машина ёки қуролнинг оғирликларини ерга узатади ҳамда унинг илгариланма харакатини таъминлайди. қишлоқ хўжалигида қўлланиладиган тракторларнинг юриш қисми асосан ғилдиракли ва занжирли (лентали) турларга бўлинади. ғилдиракли трактор юриш қисмининг тузилиши ва ишлаш жараёни ғилдиракли тракторларда унинг куч узатиш механизмлари орқали двигателдан харакатга келтириладиган ғилдираклари етакчи ғилдираклар (а), бошқариш механизми орқали харакат йўналиши ўзгартириладиган ғилдираклар эса, бошқарилувчи ғилдираклар (б) дейилади. тракторлар уч ғилдиракли ёки тўрт ғилдиракли бўлиши мумкин. уч ғилдиракли тракторлар калта бурила олади, бу эса қайрилиш учун энсизроқ жой қолдиришга имкон беради, тўрт ғилдиракли тракторнинг бурилиш радиуси катта бўлади. тракторнинг олдинги ва кетинги ғилдираклари етакчи …

2 / 43

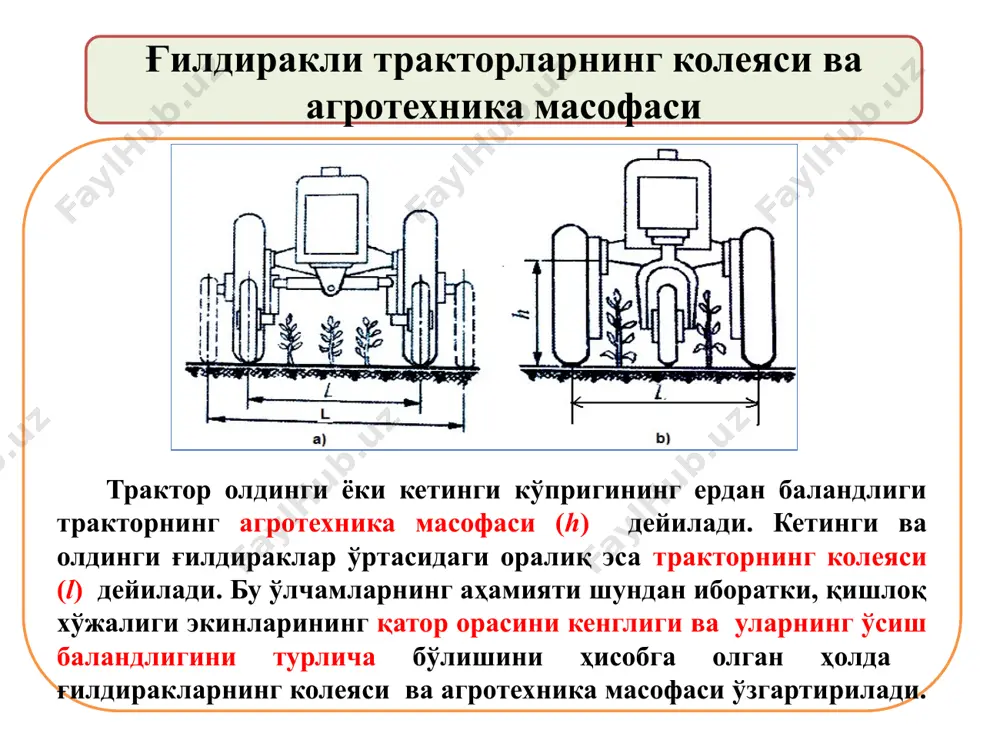

обга олган ҳолда ғилдиракларнинг колеяси ва агротехника масофаси ўзгартирилади. 5 занжирли трактор юриш қисмининг тузилиши ва ишлаш жараёни занжирли тракторнинг юриш қисми асосан, иккала томонига жойлаштирилган иккита ўрмаловчи занжирли юритгич ва уларнинг осмаларидан иборат. ҳар бир юритгич етакчи юлдузча 8, тарангловчи ғилдирак 1, таянч ғилдираклар7, тутқич ролик 5лар ва уларнинг барчасини ўраб турадиган ўрмалвчи занжир 3 дан иборат. тарангловчи ғилдиракнинг тарангловчи ва амортизация қилувчи мосламаси 2 бор. етакчи юлдузча двигателдан куч узатиш механизмлари орқали харакатга келиб айланганда, унинг тишлари ўрмаловчи занжирининг бўғимларига ёки тишларига бирин-кетин илиниб, ўрмаловчи занжирни айланишга мажбур этади ва у ўз навбатида тракторни илгариланма харакатга келтиради. тракторлардаги бошқармаси механизмлари ғилдиракли тракторлар ва автомобиллар рул бошқармалари ва тормоз системалари орқали бошқарилади. рул бошқармаси трактор ва автомобилларни тўғри йўналишда ҳаракатланиши ва уларни буриш, орқага қайтариш учун хизмат қилади. рул бошқармаси ишлаш принципи бўйича механик, механик кучайтиргичли ва гидравлик турларга бўлинади. буришни енгиллаштириш мақсадида баъзи автотракторларнинг рул бошқармасига йўналтирувчи ғилдираклар …

3 / 43

уржинаси; 9- картер; трактор ва автомобилларнинг тормоз системалари тормозлайдиган қурилмалар тўпламидан иборат. тормозлар ёрдамида машиналарни тезлик билан тўхтатиш, харакат тезлигини пасайтириш, кескин буриш, қиялик ва текис жойларда қўзғалмаслиги учун хизмат қилади. тормоз трактор ва автомобилларнинг ғилдиракларига, дифференциал ёки охирги узатманинг ярим ўқларига, узатмалар қутисининг иккиламчи валларига ўрнатилган бўлиши мумкин. тормоз системалари иш, туриш, ёрдамчи ва эҳтиёт тормоз системаларига бўлинади. иш тормоз системаси- машина тезлигини ростлаш ва тўхтатишга; туриш тормоз системаси- машинани қўзғалмай ушлаб туришга; ёрдамчи тормоз системаси- ҳаракат тезлигини бир меъёрда ушлаб туриш ва уни ростлашга ҳамда узоқ вақт ушлаб туришга хизмат қилади; эҳтиёт тормоз системаси – иш тормоз системаси ишдан чиққан машинани тўхтатишга мўлжалланган. 1.иш жиҳозларини ҳиллари ва вазифалари тракторнинг қишлоқ хўжалиги машина ва қуролларини бирлаштирадиган ҳамда уларни ҳаракатга келтирадиган қисми унинг иш жиҳозлари деб аталади. тракторнинг иш жиҳозлари қуйидагилардан иборат: -гидравлик ўрнатиш тизими; -тиркаш мосламаси; -қувват олиш вали (қов); - юритма шкиви; гидравлик ўрнатма тизимлари. гидравлик ўрнатиш тизими, …

4 / 43

уровчи момент қов га куч узатманинг бирор валидан, масалан, узатмалар қутисининг бирламчи валидан ёки иёднинг тирсакли валидан бевосита узатилади. қов нинг айланишлар частотаси стандартлаштирилган, яъни двигател тирсакли валининг номинал айланишлар частотасида 540 ва 1000 айл/мин тенг бўлган икки ҳолатда ишлайди. 28 номустақил қов трактор узатмалар қутисининг бирламчи вали 2 айланганда ҳаракатга келади.тишлашиш муфтаси 1 ажратилганда қов тўхтайди. двигателдан номустақил қовга ҳаракат узатиш нисбати ўзгармас. мустақил юритмали қов трактор ҳаракатланаётганда қов ни қўшиш-ажратиш ёки, аксинча, қов айланиб турганда тракторни тўхтатиш-юргизиш мумкин. иёд нинг тирсакли вали (илашиш муфтасининг етакчи қисми 1) га бевосита боғланган шестерня 8 ва қов нинг шлицали валида силжийдиган шестерня 9 тишлаштирилса қов тирсакли валдан мустақил ҳаракатга келтирилади. илашиш муфтасининг етакланувчи вали 2 даги шестерня 7 ва шестерня 9 тишлаштирилса қов номустақил ҳаракат олади. ярим мустақил қов иёд нинг тирсакли валидан ярим мустақил ҳаракатга келтирилади.ярим мустақил юритмали қов қ/х машинасининг иш органини тўхтатмаган ҳолда тракторни тўхтатиш-юргизишга имкон беради.двигателнинг буровчи …

5 / 43

амчи вали даги шестерня 3 билан илаштирилган бўлса, қов синхрон ҳаракатланади. 36 image1.jpeg image2.png image3.png image4.png image5.png image6.png image7.png image8.jpeg image9.png image10.png image11.png image12.png image13.png image14.png image15.png image16.png image17.png image18.png image19.png image20.png image21.png image22.png image23.png image24.png image25.png image26.png image27.png image28.png image29.png image30.png image31.png image32.png image33.png image34.png image35.png
