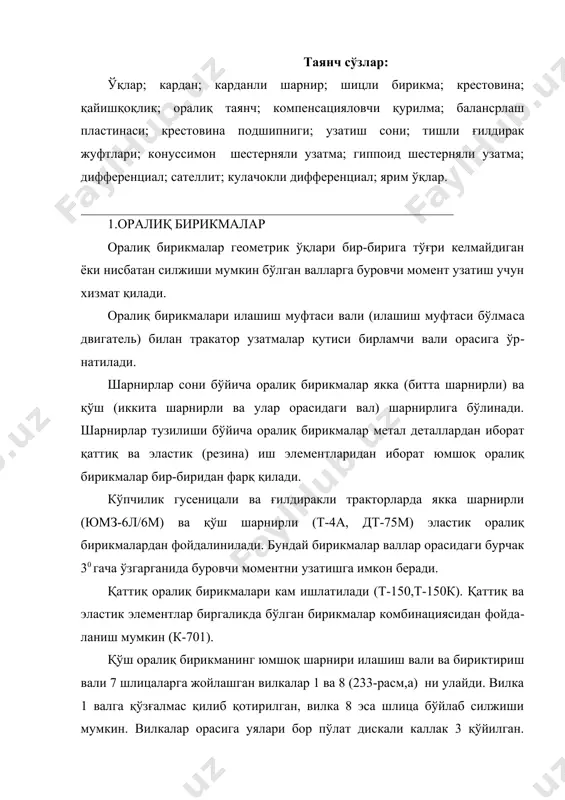

1426062605_60384.doc a 5 , 5 ... 5 , 3 . = уэ а i 0 , 9 ... 5 , 5 . = уэ а i 0 , = г к n г с к д n n , , 2 = 2 1 n n = 2 1 n n n пон = = оралиқ бирикмалари ва карданли узатмалар. асосий узатма дифференциал ва ярим ўқлар режа: 1.оралиқ бирикмалар; 2.карданли узатмалар; 3.асосий узатманинг вазифаси ва ишлаш услуби; 4.асосий узатманинг тузилиши ва конструкцияси; 5.дифференциал; 6.ярим ўқлар. таянч сўзлар: ўқлар; кардан; карданли шарнир; шицли бирикма; крестовина; қайишқоқлик; оралиқ таянч; компенсацияловчи қурилма; балансрлаш пластинаси; крестовина подшипниги; узатиш сони; тишли ғилдирак жуфтлари; конуссимон шестерняли узатма; гиппоид шестерняли узатма; дифференциал; сателлит; кулачокли дифференциал; ярим ўқлар. 1.оралиқ бирикмалар оралиқ бирикмалар геометрик ўқлари бир-бирига тўғри келмайдиган ёки нисбатан силжиши мумкин бўлган валларга буровчи момент узатиш учун хизмат қилади. оралиқ бирикмалари илашиш муфтаси вали (илашиш муфтаси бўлмаса двигатель) …

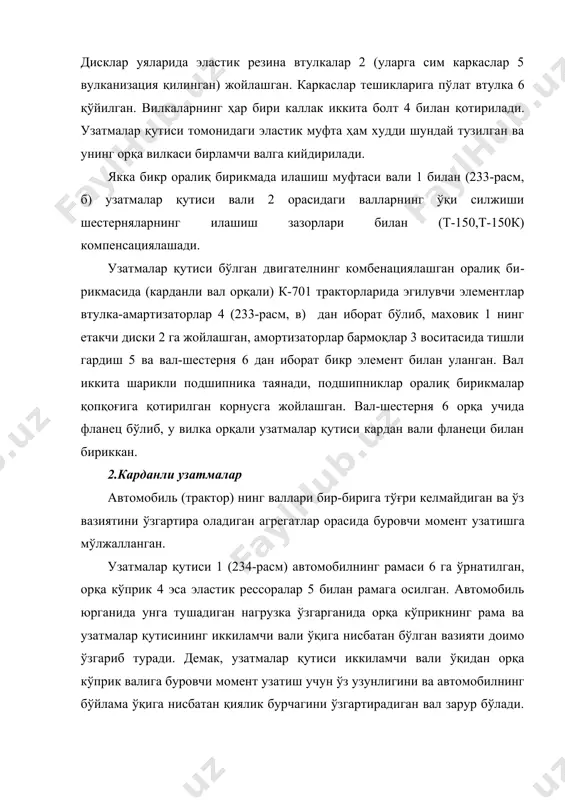

ллак 3 қўйилган. дисклар уяларида эластик резина втулкалар 2 (уларга сим каркаслар 5 вулканизация қилинган) жойлашган. каркаслар тешикларига пўлат втулка 6 қўйилган. вилкаларнинг ҳар бири каллак иккита болт 4 билан қотирилади. узатмалар қутиси томонидаги эластик муфта ҳам худди шундай тузилган ва унинг орқа вилкаси бирламчи валга кийдирилади. якка бикр оралиқ бирикмада илашиш муфтаси вали 1 билан (233-расм, б) узатмалар қутиси вали 2 орасидаги валларнинг ўқи силжиши шестерняларнинг илашиш зазорлари билан (т-150,т-150к) компенсациялашади. узатмалар қутиси бўлган двигателнинг комбенациялашган оралиқ бирикмасида (карданли вал орқали) к-701 тракторларида эгилувчи элементлар втулка-амартизаторлар 4 (233-расм, в) дан иборат бўлиб, маховик 1 нинг етакчи диски 2 га жойлашган, амортизаторлар бармоқлар 3 воситасида тишли гардиш 5 ва вал-шестерня 6 дан иборат бикр элемент билан уланган. вал иккита шарикли подшипника таянади, подшипниклар оралиқ бирикмалар қопқоғига қотирилган корнусга жойлашган. вал-шестерня 6 орқа учида фланец бўлиб, у вилка орқали узатмалар қутиси кардан вали фланеци билан бириккан. 2.карданли узатмалар автомобиль (трактор) нинг …

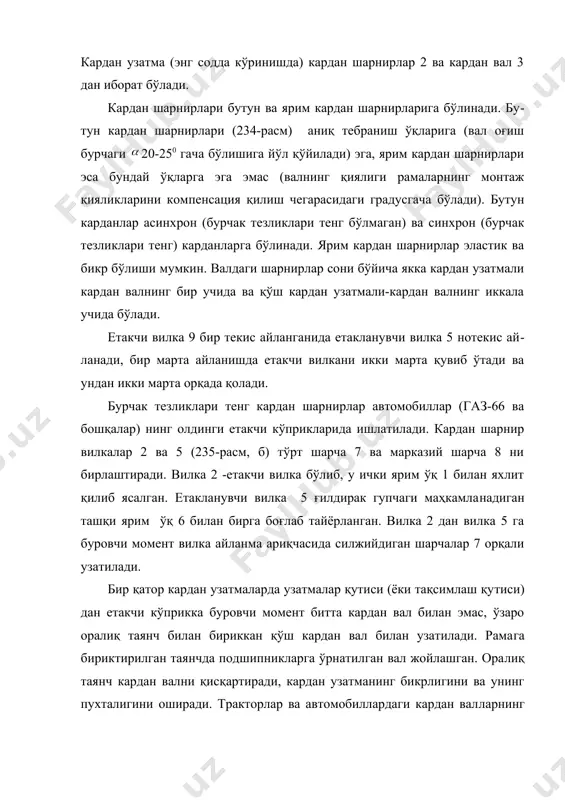

оғиш бурчаги 20-250 гача бўлишига йўл қўйилади) эга, ярим кардан шарнирлари эса бундай ўқларга эга эмас (валнинг қиялиги рамаларнинг монтаж қияликларини компенсация қилиш чегарасидаги градусгача бўлади). бутун карданлар асинхрон (бурчак тезликлари тенг бўлмаган) ва синхрон (бурчак тезликлари тенг) карданларга бўлинади. ярим кардан шарнирлар эластик ва бикр бўлиши мумкин. валдаги шарнирлар сони бўйича якка кардан узатмали кардан валнинг бир учида ва қўш кардан узатмали-кардан валнинг иккала учида бўлади. етакчи вилка 9 бир текис айланганида етакланувчи вилка 5 нотекис айланади, бир марта айланишда етакчи вилкани икки марта қувиб ўтади ва ундан икки марта орқада қолади. бурчак тезликлари тенг кардан шарнирлар автомобиллар (газ-66 ва бошқалар) нинг олдинги етакчи кўприкларида ишлатилади. кардан шарнир вилкалар 2 ва 5 (235-расм, б) тўрт шарча 7 ва марказий шарча 8 ни бирлаштиради. вилка 2 -етакчи вилка бўлиб, у ички ярим ўқ 1 билан яхлит қилиб ясалган. етакланувчи вилка 5 ғилдирак гупчаги маҳкамланадиган ташқи ярим ўқ 6 билан бирга …

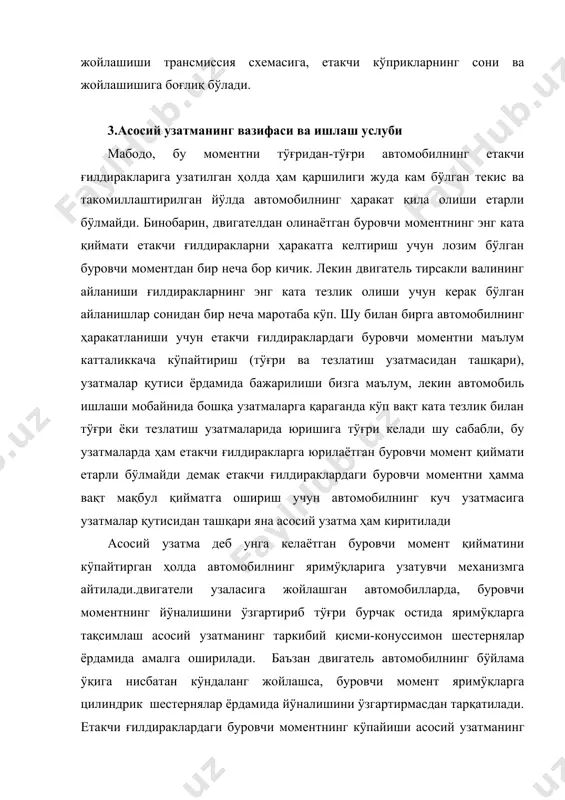

етакчи ғилдиракларни ҳаракатга келтириш учун лозим бÿлган буровчи моментдан бир неча бор кичик. лекин двигатель тирсакли валининг айланиши ғилдиракларнинг энг ката тезлик олиши учун керак бÿлган айланишлар сонидан бир неча маротаба кÿп. шу билан бирга автомобилнинг ҳаракатланиши учун етакчи ғилдираклардаги буровчи моментни маълум катталиккача кÿпайтириш (тÿғри ва тезлатиш узатмасидан ташқари), узатмалар қутиси ёрдамида бажарилиши бизга маълум, лекин автомобиль ишлаши мобайнида бошқа узатмаларга қараганда кÿп вақт ката тезлик билан тÿғри ёки тезлатиш узатмаларида юришига тÿғри келади шу сабабли, бу узатмаларда ҳам етакчи ғилдиракларга юрилаётган буровчи момент қиймати етарли бÿлмайди демак етакчи ғилдираклардаги буровчи моментни ҳамма вақт мақбул қийматга ошириш учун автомобилнинг куч узатмасига узатмалар қутисидан ташқари яна асосий узатма ҳам киритилади асосий узатма деб унга келаётган буровчи момент қийматини кÿпайтирган ҳолда автомобилнинг яримÿқларига узатувчи механизмга айтилади.двигатели узаласига жойлашган автомобилларда, буровчи моментнинг йÿналишини ÿзгартириб тÿғри бурчак остида яримÿқларга тақсимлаш асосий узатманинг таркибий қисми-конуссимон шестернялар ёрдамида амалга оширилади. баъзан двигатель автомобилнинг бÿйлама ÿқига …

атмалар ишлатилмоқда, чунки бундай узатмалар анча кÿп тарқалган конуссимон шестерняли узатмаларга қараганда ҳам бир қатор афзалликларга эга. биринчидан, шестерняларнинг конструкцияси туфайли етакчи ва етакланувчи шестерняларнинг ÿқлари ÿзаро бир ÿқда ётмасдан бир-бирига нисбатан маълум s масофага силжиган (53-расм, б). шестерняларнинг ÿқлари бир-бирига нисбатан бундай жойланиши карданли узатманинг кейинги учини пастроқ туширади, бу эса ÿз навбатида автомобилнинг оғирлик марказини бироз пасайтириб, унинг турғунлигини оширади ва барқарор ишлашини яхшилайди. иккинчидан гипоид шестерня тишлари спираль ёки конус шестернялари тишлари фарқли равишда шестерня ÿлчамини кичрайтиришга имкон берадиган алоҳида шаклдаги тишларга эга. учинчидан, гипоид узатмада тишларнинг спираль бурчаги катта бÿлгани учун бир вақтнинг ÿзида илашиб турган шестерня тишларининг сони ва ҳар бир тишда тегиб турган сиртларнинг юзи конуссимон шестерняли узатмалариникига қараганда кÿп. бу эса узатманинг шовқинсиз ишлашини таъминлайди ҳамда илашиб турган тишларнинг юзига ва ҳар бирига тÿғри келадиган зÿриқишни камайтириб, ишлаш муддатини оширади. лекин узатманинг тиш сиртлари ÿзаро сирпаниброқ ишлаши туфайли, улар нисбатан тез ейилади. кÿприк …
