1404983572_55282.doc 2 1 m m k = ) ( 5 1 3 1 b a r + × × × × = r mv c 2 = заготовка турлари ва уларни олиш усуллари. режа: 1. заготовкаларга қўйиладиган талаблар. 2. қуйма усулида заготовка олиш. 3. босим билан ишлов бериб заготовка олиш 4. бошқа усулларда заготовка олиш. 1. заготовкаларга қўйиладиган талаблар. транспорт машинасозлиги саноатида асосан заготовкаларнинг қуйидаги турлари ишлатилади: қора ва рангли металл қуймалари; қора ва рангли металлардан штамповкалаб олинган заготовкалар; пўлат прокати ва бошқа материаллардан штамп-пайвандлаб олинган заготовкалар; пластмассадан штамповкалаб олинган заготовкалар; металлокерамик заготовкалар; сортовой профиллли материаллардан (ғўла, труба, лист, лента) олинган заготовкалар. маълумки, деталнинг таннархи заготовка таннархи, унга ишлов бериш таннархидан иборат бўлгани учун детал тайёрлаш жараёнини комплекс олиб қараш керак, яъни заготовка тайёрлаш ва унга ишлов бериш жараёнини биргаликда олиб қараш керак. заготовка олиниши мумкин бўлган усуллардан мазкур шароитда детал тайёрлаш учун минимал таннархда тайёрланадиган энг мақбул усулни танлаб …

рининг сони камгина бўлиб, металлдан фойдаланиш коэффициенти 0.9 гача етади. металлдан фойдаланиш коэффициенти деб тайёр детал вазнининг заготовка вазнига нисбатига айтилади, яъни бу ерда м1-тайёр детал вазни, м2-заготовка вазни. ялпи ишлаб чиқариш шароитида заготовка тайёрлашнинг энг оқилона усулини танлаб олиш учун металлдан фойдаланиш коэффициенти энг катта бўлган усулни олиш керак. автомобил деталларининг хар бир гуруҳи учун бу коэффициентларнинг катта қийматлари технологик жараёнларни турларга ажратиш орқали амалга оширилади. заготовка олишнинг ҳар бир усули, кесиб ишлов бериш каби меҳнат сарфи ва таннарх билан характерланади. шу сабабли заготовка тайёрлаш турини танлаб олишда текширув иқтисодий ҳисоб-китоблари қилинади. 2. қуйма усулида заготовка олиш. транспорт машинасозлиги саноатида қуймаларни бир марталик, ярим доимий ва қолипларга қуйиб олиш мумкин. бир марталик қолипларга қуйиб қуйма олиш қора ва рангли металлардан турли оғирликдаги ва ўлчамдаги заготовкалар олишда ишлатилади. қуйиш бир марталик ҳўл ёки қуруқ қумли қолипларга қобиқли қолипларга ва эрийдиган андозали қолипларда амалга оширилади. қумли қолиплар опокли ёки опоксиз ерда …

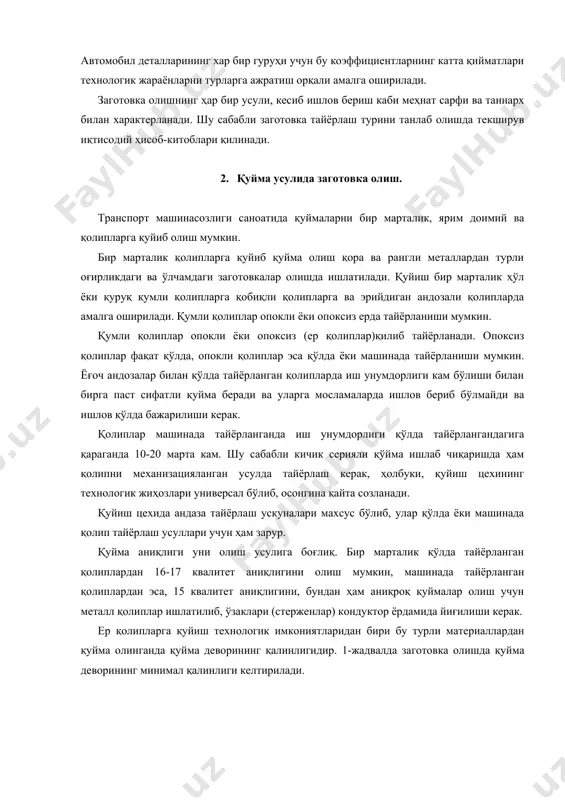

ган қолиплардан 16-17 квалитет аниқлигини олиш мумкин, машинада тайёрланган қолиплардан эса, 15 квалитет аниқлигини, бундан ҳам аниқроқ қуймалар олиш учун металл қолиплар ишлатилиб, ўзаклари (стерженлар) кондуктор ёрдамида йиғилиши керак. ер қолипларга қуйиш технологик имкониятларидан бири бу турли материаллардан қуйма олинганда қуйма деворининг қалинлигидир. 1-жадвалда заготовка олишда қуйма деворининг минимал қалинлиги келтирилади. 1-жадвал материал қуйма деворларининг минимал қалинлиги, мм кичик қуймалар ўртача қуймалар катта қуймалар кулранг чўян 2.5-6 7-11 15-20 болғаланувчан чўян 2.5-5 6-8 10-12 пўлат 4-7 8-14 20-25 бронза 2-4 5-12 11-15 маълумки, чўян совиганда сиқилади, яъни чизиқли ўлчамлари ва ҳажми тораяди. кулранг чўяннинг чизиқли торайиши 0.6-1.2 %, оқ чўян учун 1.2-2 %ни ташкил этади, ҳажмий торайиш эса 3 марта катта. қуйманинг ташқи юзалари ички қисмига қараганда тезроқ совийди. натижада қуймада оқловчи қатлам ҳосил бўлади. заготовкага ишлов берилганда бу қатламни олиб ташлаш керак. бу қатлам қуйманинг катта-кичиклигига қараб, 2-20 мм бўлади. қуймани қолипдан осон чиқариб олиш учун маълум қиялик бурчаклари …

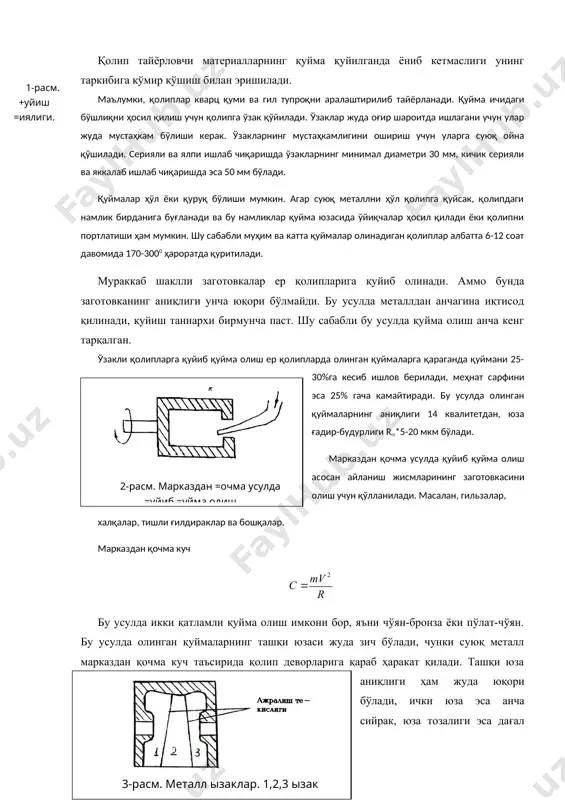

бу намликлар қуйма юзасида ўйиқчалар ҳосил қилади ёки қолипни портлатиши ҳам мумкин. шу сабабли муҳим ва катта қуймалар олинадиган қолиплар албатта 6-12 соат давомида 170-3000 ҳароратда қуритилади. мураккаб шаклли заготовкалар ер қолипларига қуйиб олинади. аммо бунда заготовканинг аниқлиги унча юқори бўлмайди. бу усулда металлдан анчагина иқтисод қилинади, қуйиш таннархи бирмунча паст. шу сабабли бу усулда қуйма олиш анча кенг тарқалган. ўзакли қолипларга қуйиб қуйма олиш ер қолипларда олинган қуймаларга қараганда қуймани 25-30%га кесиб ишлов берилади, меҳнат сарфини эса 25% гача камайтиради. бу усулда олинган қуймаларнинг аниқлиги 14 квалитетдан, юза ғадир-будурлиги r(*5-20 мкм бўлади. марказдан қочма усулда қуйиб қуйма олиш асосан айланиш жисмларининг заготовкасини олиш учун қўлланилади. масалан, гильзалар, халқалар, тишли ғилдираклар ва бошқалар. марказдан қочма куч бу усулда икки қатламли қуйма олиш имкони бор, яъни чўян-бронза ёки пўлат-чўян. бу усулда олинган қуймаларнинг ташқи юзаси жуда зич бўлади, чунки суюқ металл марказдан қочма куч таъсирида қолип деворларига қараб ҳаракат қилади. ташқи …

олинади. кокилнинг афзалликларидан яна бири шуки, уни қуритишга эҳтиёж йўқ. ишлов беришга жуда кичик қатлам қуйиш мумкин. одатда кокилни нафақат ташқи юза берадиган қилиб, балки ички юзаларни олишда ҳам, яъни ўзакларни ҳам тайёрлаш мумкин. қолипнинг очилиб ёпилиши пневмоузатма ёрдамида бажарилади. қолипни суюқ металл билан тўлдиришдан аввал у 200-400 0с ҳароратгача қиздирилади, ишчи юзаларга эса пуркагич билан оловбардош бўёқ суртилади. бу қуймани қолипдан ажратиб туриш учун хизмат қилади. бу усул мураккаб шаклли қуймалар учун самарали ҳисобланади (поршенлар, двигателнинг цилиндрлар блоки каллаги, илашма картери). кокилда тайёрланган заготовкаларнинг сифати жуда юқори, чунки унда металл бўлмаган қисмлар йўқ. рангли металлардан олинган заготовкаларда минимал қалинлик 3мм, қора металлардан олинган заготовкаларда эса 5-7 мм бўлади. эрийдиган андозали қолипларга қуйиб қуйма олиш жуда аниқ заготовкаларни юқори легирланган ишлов бериш қийин бўлган металлардан заготовка олишда қўлланилади. бундай усулда олинган қуйманинг аниқлиги ҳар 250 мм узунликка 0,5 мм. бу усулда қуйма олишнинг асосий мақсади заготовкага механик ишлов бериш жараёнини …
