1543903998_73049.docx ( ) ( ) 5 10 8 6 4 2 9 7 5 3 1 h h h h h h h h h h rz + + + + - + + + + = y i i z r h r z i e + + + = - - - 1 1 min 1 ( ) y i i z h r z i e r + + + = - - - 1 1 min 1 2 2 ( ) 2 2 1 1 min 1 2 2 y i i z h r z i e r + + + = - - - ( ) 1 1 1 min 2 2 - - - + + = i i i h rz z r dx h l ra b a ò = 1 å - = n i hi ra 1 механик ишлов …

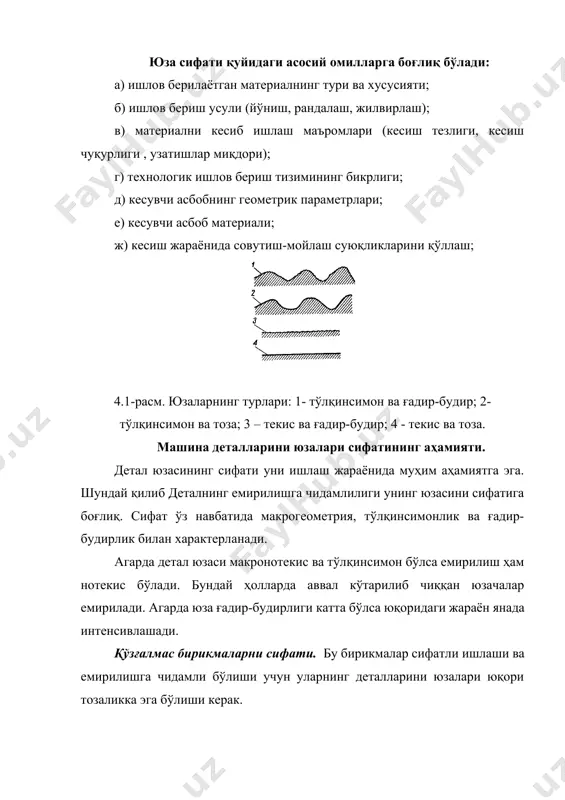

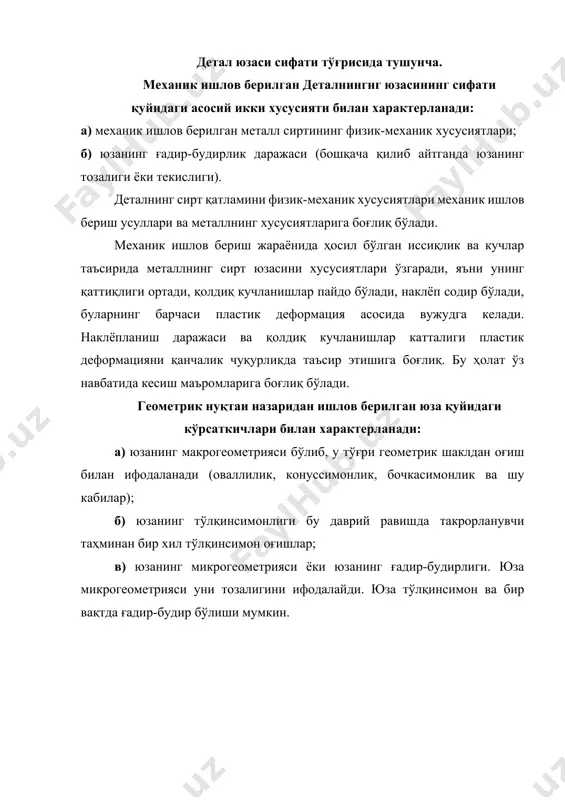

в берилаётган материалнинг тури ва хусусияти; б) ишлов бериш усули (йўниш, рандалаш, жилвирлаш); в) материални кесиб ишлаш маъромлари (кесиш тезлиги, кесиш чуқурлиги , узатишлар миқдори); г) технологик ишлов бериш тизимининг бикрлиги; д) кесувчи асбобнинг геометрик параметрлари; е) кесувчи асбоб материали; ж) кесиш жараёнида совутиш-мойлаш суюқликларини қўллаш; 4.1-расм. юзаларнинг турлари: 1- тўлқинсимон ва ғадир-будир; 2- тўлқинсимон ва тоза; 3 – текис ва ғадир-будир; 4 - текис ва тоза. машина деталларини юзалари сифатининг аҳамияти. детал юзасининг сифати уни ишлаш жараёнида муҳим аҳамиятга эга. шундай қилиб деталнинг емирилишга чидамлилиги унинг юзасини сифатига боғлиқ. сифат ўз навбатида макрогеометрия, тўлқинсимонлик ва ғадир-будирлик билан характерланади. агарда детал юзаси макронотекис ва тўлқинсимон бўлса емирилиш ҳам нотекис бўлади. бундай ҳолларда аввал кўтарилиб чиққан юзачалар емирилади. агарда юза ғадир-будирлиги катта бўлса юқоридаги жараён янада интенсивлашади. қўзғалмас бирикмаларни сифати. бу бирикмалар сифатли ишлаши ва емирилишга чидамли бўлиши учун уларнинг деталларини юзалари юқори тозаликка эга бўлиши керак. деталнининг мустаҳкамлиги. юзанинг сифати …

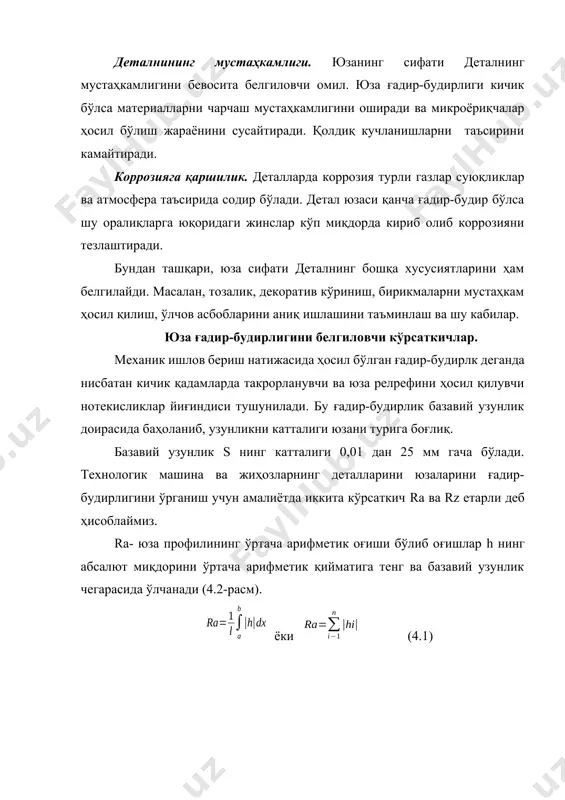

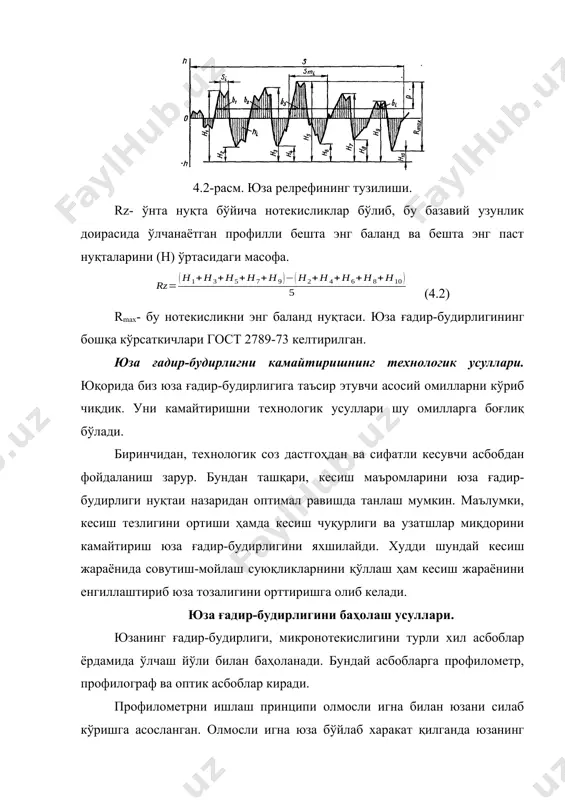

релpефини ҳосил қилувчи нотекисликлар йиғиндиси тушунилади. бу ғадир-будирлик базавий узунлик доирасида баҳоланиб, узунликни катталиги юзани турига боғлиқ. базавий узунлик s нинг катталиги 0,01 дан 25 мм гача бўлади. технологик машина ва жиҳозларнинг деталларини юзаларини ғадир-будирлигини ўрганиш учун амалиётда иккита кўрсаткич ra ва rz етарли деб ҳисоблаймиз. ra- юза профилининг ўртача арифметик оғиши бўлиб оғишлар h нинг абсалют миқдорини ўртача арифметик қийматига тенг ва базавий узунлик чегарасида ўлчанади (4.2-расм). ёки (4.1) 4.2-расм. юза релpефининг тузилиши. rz- ўнта нуқта бўйича нотекисликлар бўлиб, бу базавий узунлик доирасида ўлчанаётган профилли бешта энг баланд ва бешта энг паст нуқталарини (н) ўртасидаги масофа. (4.2) rmax- бу нотекисликни энг баланд нуқтаси. юза ғадир-будирлигининг бошқа кўрсаткичлари гост 2789-73 келтирилган. юза ғадир-будирлигни камайтиришнинг технологик усуллари. юқорида биз юза ғадир-будирлигига таъсир этувчи асосий омилларни кўриб чиқдик. уни камайтиришни технологик усуллари шу омилларга боғлиқ бўлади. биринчидан, технологик соз дастгоҳдан ва сифатли кесувчи асбобдан фойдаланиш зарур. бундан ташқари, кесиш маъромларини юза ғадир-будирлиги …

г ўртача квадратик қийматини кўрсатади. бу профилни ўрта чизиғига нисбатан олинади. профилограф ҳам юзани силаб ўтишга асосланган бу ҳолда ҳам олмос игнадан фойдаланилади. бу асбоб оптик-механик асбобдир. оптик қурилма ёрдамида юза профили фотолентага ёзилади. бу ёзиш жарёни катталаштирилган ҳолда бажарилиб горизонтал йўналишдаги катталаштирилган нисбатан вертикал йўналишдаги юқори бўлади. худди шулар каби икки окулярли микроскоплардан ҳам фойдаланилади. агар профилометр 0,03 мкм дан 12 мкм гача ғадир-будирликни баҳолай олади. ишлаб чиқариш шароитида ғадир-будирликлар намунасидан кенг фойдаланилади. бунинг учун ишлов берилган юза намуна билан таққослаб кўрилиб унинг тозалик синфи аниқланади. намуналар тўплами, эталонлар механик ишлов беришнинг турли хил усуллари учун тайёрланади (йўниш, фрезерлаш, жилвирлаш ва ҳ.к.). бу усулда аниқ баҳолаш учун микроскоплардан фойдаланиб эталон ва текширилаётган юза ўрнатилади. машина деталлари учун хомашё турлари. механик ишлов беришда қўйимлар. хомашё турлари машина деталлари учун хомашё қуйидаги кўринишлардан иборат бўлиши мумкин: 1) чўян, пўлат, рангли металл ва пластмассалардан тайёрланган қуймалар; 2) болғаланган ва штампланган хомашё; 3) …

бўлиб, айрим ҳолларда механик ишлов берилмайди (деталларнинг айрим юзалари назарда тутилмоқда) . бу ўз навбатида металл сарфини камайтиради. штамплаш жараёнининг иш унумдорлиги болғалашга нисбатан анча юқори. ишчининг малакаси ҳам болғалашга нисбатан паст бўлиши мумкин. штамплаш йўли билан серияли ва ялпи ишлаб чиқариш шароитларида қўл келади. айлана, квадрат, олти бурчакли прокатлардан тайёрланган хомашё ўз шакли бўйича юқоридаги кўринишларга яқин бўлган деталлар тайёрлашда қўлланилади. қайси турдаги хомашёни танлаш уни техник-иқтисодий кўрсаткичларини ҳисоблаб чиқилгандан сўнг амалга оширилса мақсадга мувофиқ бўлади. 5.1, 5.2, 5.3-расмларда қуйма, штампланган ва прокатдан тайёрланган хомашёлар акс эттирилган. 5.1-расм. қуйма кўринишдаги чўяндан тайёрланган втулка хомашёси. 5.2-расм. штампланган подшипникларнинг ички ҳалқасини хомашёси. 5.3-расм. прокатдан олинган винт хомашёси. механик ишлов беришда қўйимлар. машинасозликда талаб этилган аниқлик ва сифат кўрсатгичларига жавоб берадиган деталларни тайёрлаш хомашёдан маълум бир катталикдаги металл қатлами-қўйимни кесувчи асбоблар ёрдамида кесиб олиб ташлаш усуллари ёрдамида амалга оширилади. шундай қилиб қўйим – бу хомашёга механик ишлов бериш жарёнида талаб этилган ўлчамларини …
