ёритиш, товуш, тақсимлаш ва ҳимоя аппаратлари, назорат-ўлчаш асбоблари ва симлар

DOC 240,5 KB Bepul yuklash

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇

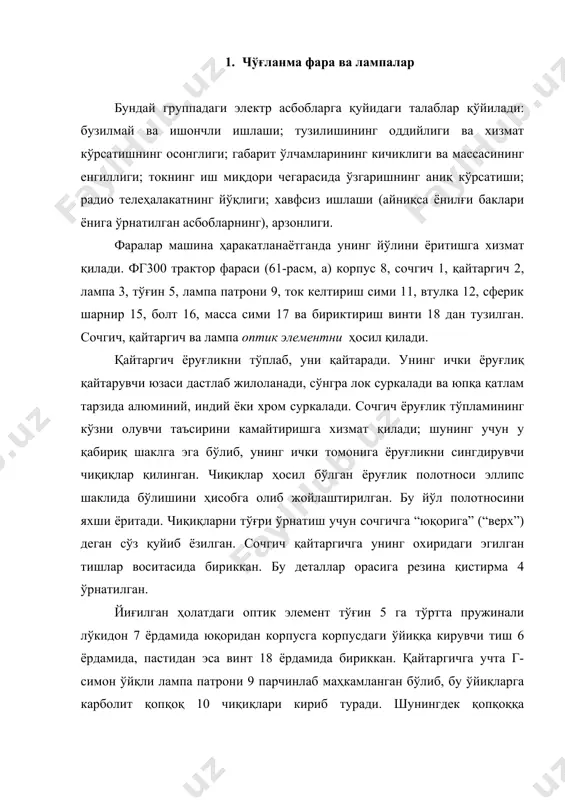

1404903578_54955.doc ёритиш, товуш, тақсимлаш ва ҳимоя аппаратлари, назорат-ўлчаш асбоблари ва симлар режа: 1. чўғланма фара ва лампалар 2. автотрактор фонарлари 3. сақлагичлар 4. бурилишни кўрсатиш чироқлари 5. товуш сигналари 6. электр манометрлар 7. электр термометрлар 8. ёнилғи сатҳи кўрсаткичлари 1. чўғланма фара ва лампалар бундай группадаги электр асбобларга қуйидаги талаблар қўйилади: бузилмай ва ишончли ишлаши; тузилишининг оддийлиги ва хизмат кўрсатишнинг осонглиги; габарит ўлчамларининг кичиклиги ва массасининг енгиллиги; токнинг иш миқдори чегарасида ўзгаришнинг аниқ кўрсатиши; радио телеҳалакатнинг йўқлиги; хавфсиз ишлаши (айниқса ёнилғи баклари ёнига ўрнатилган асбобларнинг), арзонлиги. фаралар машина ҳаракатланаётганда унинг йўлини ёритишга хизмат қилади. фг300 трактор фараси (61-расм, а) корпус 8, сочгич 1, қайтаргич 2, лампа 3, тўғин 5, лампа патрони 9, ток келтириш сими 11, втулка 12, сферик шарнир 15, болт 16, масса сими 17 ва бириктириш винти 18 дан тузилган. сочгич, қайтаргич ва лампа оптик элементни ҳосил қилади. қайтаргич ёруғликни тўплаб, уни қайтаради. унинг ички ёруғлиқ қайтарувчи юзаси …

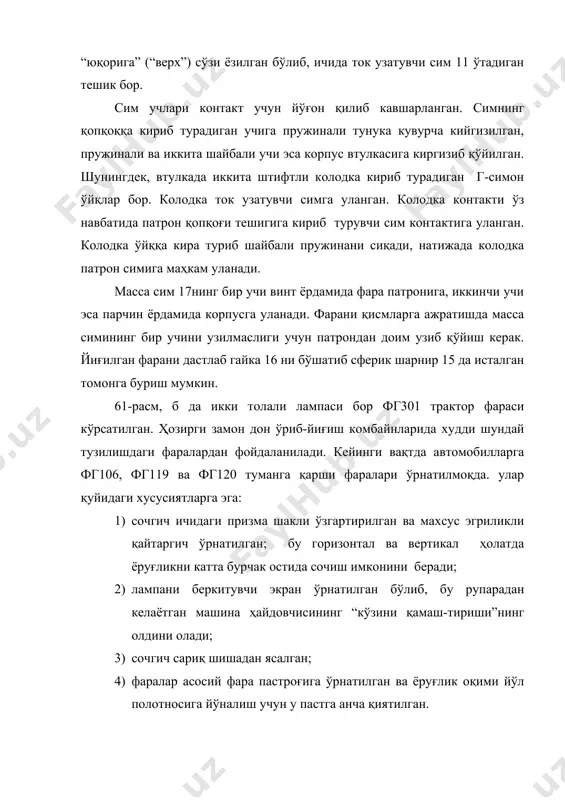

йиқларга карболит қопқоқ 10 чиқиқлари кириб туради. шунингдек қопқоққа “юқорига” (“верх”) сўзи ёзилган бўлиб, ичида ток узатувчи сим 11 ўтадиган тешик бор. сим учлари контакт учун йўғон қилиб кавшарланган. симнинг қопқоққа кириб турадиган учига пружинали тунука кувурча кийгизилган, пружинали ва иккита шайбали учи эса корпус втулкасига киргизиб қўйилган. шунингдек, втулкада иккита штифтли колодка кириб турадиган г-симон ўйқлар бор. колодка ток узатувчи симга уланган. колодка контакти ўз навбатида патрон қопқоғи тешигига кириб турувчи сим контактига уланган. колодка ўйққа кира туриб шайбали пружинани сиқади, натижада колодка патрон симига маҳкам уланади. масса сим 17нинг бир учи винт ёрдамида фара патронига, иккинчи учи эса парчин ёрдамида корпусга уланади. фарани қисмларга ажратишда масса симининг бир учини узилмаслиги учун патрондан доим узиб қўйиш керак. йиғилган фарани дастлаб гайка 16 ни бўшатиб сферик шарнир 15 да исталган томонга буриш мумкин. 61-расм, б да икки толали лампаси бор фг301 трактор фараси кўрсатилган. ҳозирги замон дон ўриб-йиғиш комбайнларида худди …

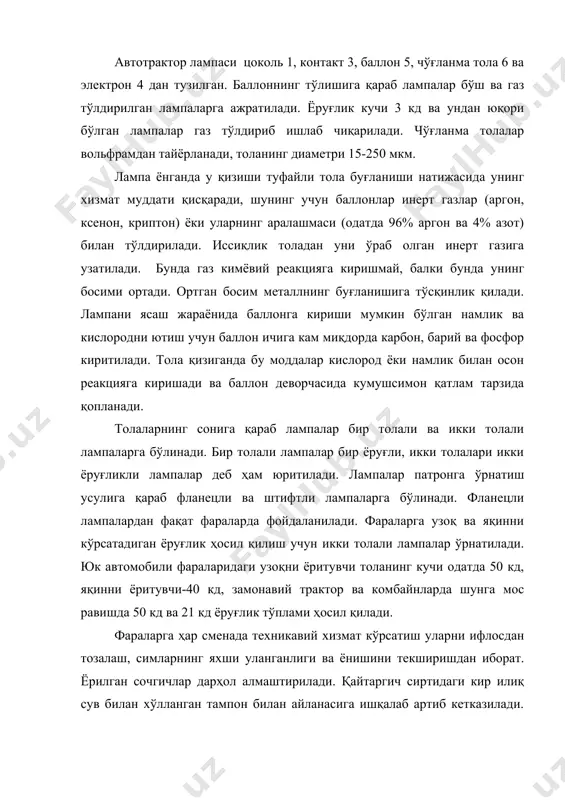

и, толанинг диаметри 15-250 мкм. лампа ёнганда у қизиши туфайли тола буғланиши натижасида унинг хизмат муддати қисқаради, шунинг учун баллонлар инерт газлар (аргон, ксенон, криптон) ёки уларнинг аралашмаси (одатда 96% аргон ва 4% азот) билан тўлдирилади. иссиқлик толадан уни ўраб олган инерт газига узатилади. бунда газ кимёвий реакцияга киришмай, балки бунда унинг босими ортади. ортган босим металлнинг буғланишига тўсқинлик қилади. лампани ясаш жараёнида баллонга кириши мумкин бўлган намлик ва кислородни ютиш учун баллон ичига кам миқдорда карбон, барий ва фосфор киритилади. тола қизиганда бу моддалар кислород ёки намлик билан осон реакцияга киришади ва баллон деворчасида кумушсимон қатлам тарзида қопланади. толаларнинг сонига қараб лампалар бир толали ва икки толали лампаларга бўлинади. бир толали лампалар бир ёруғли, икки толалари икки ёруғликли лампалар деб ҳам юритилади. лампалар патронга ўрнатиш усулига қараб фланецли ва штифтли лампаларга бўлинади. фланецли лампалардан фақат фараларда фойдаланилади. фараларга узоқ ва яқинни кўрсатадиган ёруғлик ҳосил қилиш учун икки толали лампалар …

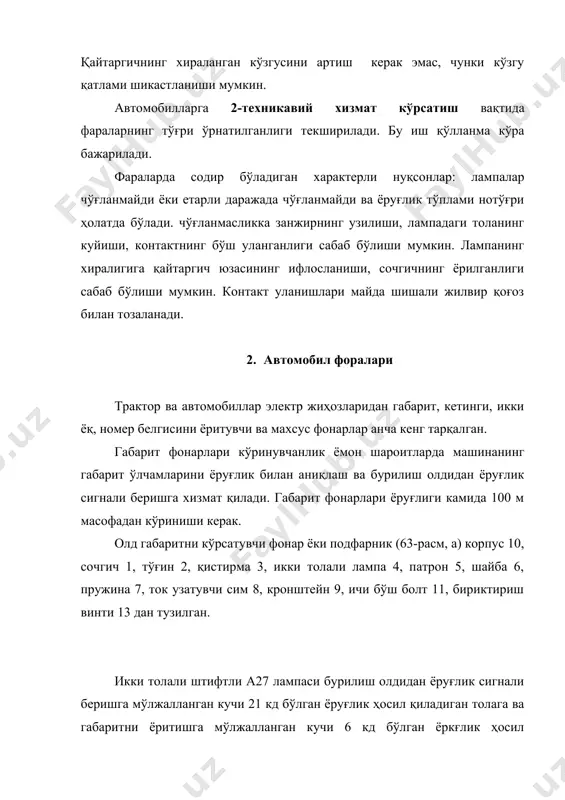

нг куйиши, контактнинг бўш уланганлиги сабаб бўлиши мумкин. лампанинг хиралигига қайтаргич юзасининг ифлосланиши, сочгичнинг ёрилганлиги сабаб бўлиши мумкин. контакт уланишлари майда шишали жилвир қоғоз билан тозаланади. 2. автомобил форалари трактор ва автомобиллар электр жиҳозларидан габарит, кетинги, икки ёқ, номер белгисини ёритувчи ва махсус фонарлар анча кенг тарқалган. габарит фонарлари кўринувчанлик ёмон шароитларда машинанинг габарит ўлчамларини ёруғлик билан аниқлаш ва бурилиш олдидан ёруғлик сигнали беришга хизмат қилади. габарит фонарлари ёруғлиги камида 100 м масофадан кўриниши керак. олд габаритни кўрсатувчи фонар ёки подфарник (63-расм, а) корпус 10, сочгич 1, тўғин 2, қистирма 3, икки толали лампа 4, патрон 5, шайба 6, пружина 7, ток узатувчи сим 8, кронштейн 9, ичи бўш болт 11, бириктириш винти 13 дан тузилган. икки толали штифтли а27 лампаси бурилиш олдидан ёруғлик сигнали беришга мўлжалланган кучи 21 кд бўлган ёруғлик ҳосил қиладиган толага ва габаритни ёритишга мўлжалланган кучи 6 кд бўлган ёркғлик ҳосил қиладиган толага эга. подфарник лампасини …

лик шаффоф сочгичдан ўтиб, номер белгисини ёритади, қизил сочгичдан ўтиб эса машина габаритини кетидан кўрсатади. ёруғлик лампа 11 дан фақат қизил сочгич орқали ўтади ва ундан машинани тормозлаш ёки буришда ёруғлик сигнали бериш учун фойдаланилади. газ-53-а автомобилини бурилиш олдидан ёруғлик сигнали бериш, тормозлашда машина габаритларини аниқлаш учун махсус икки ёқ томондаги фонарларида фойдаланилади. фонарга шаффоф ва қизил сочгичлар ўрнатилади: шаффоф сочгич олдинга, қизили кетинга жойлашган. кучи 36 кд ли ёруғлик ҳосил қилувчи лампадан бурилиш олдидан ва тормозлашда сигнал беришда, кучи 4 кд ли ёруғлик ҳосил қилади-ганидан эса габаритни ёритишда фойдаланилади. барча ёруғлик сигналлари қизил сочгич орқали ўтиб, қизил ёруғликка айланади. қизил сочгич ҳатто кундузги ёруғликда ўзига тушувчи қуёш нурини қайтаради, фонарда оч ёруғ нуқта пайдо бўлади. куйган лампа алмаштирилаётганда икки ёқдаги фонар қисмларга ажратилади, бунинг учун тўғинни корпусга бириктирувчи винтлар бураб олинади. автомобил кабинасини ёритиш учун плафонлар деб аталувчи фонарлардан фойдаланилади. плафон қисмларига (64-расм, б) корпус 5, сочгич 1, тўғин …

Ko'proq o'qimoqchimisiz?

Faylni Telegram orqali bepul yuklab oling.

To'liq faylni yuklab olish

"ёритиш, товуш, тақсимлаш ва ҳимоя аппаратлари, назорат-ўлчаш асбоблари ва симлар" haqida

1404903578_54955.doc ёритиш, товуш, тақсимлаш ва ҳимоя аппаратлари, назорат-ўлчаш асбоблари ва симлар режа: 1. чўғланма фара ва лампалар 2. автотрактор фонарлари 3. сақлагичлар 4. бурилишни кўрсатиш чироқлари 5. товуш сигналари 6. электр манометрлар 7. электр термометрлар 8. ёнилғи сатҳи кўрсаткичлари 1. чўғланма фара ва лампалар бундай группадаги электр асбобларга қуйидаги талаблар қўйилади: бузилмай ва ишончли ишлаши; тузилишининг оддийлиги ва хизмат кўрсатишнинг осонглиги; габарит ўлчамларининг кичиклиги ва массасининг енгиллиги; токнинг иш миқдори чегарасида ўзгаришнинг аниқ кўрсатиши; радио телеҳалакатнинг йўқлиги; хавфсиз ишлаши (айниқса ёнилғи баклари ёнига ўрнатилган асбобларнинг), арзонлиги. фаралар машина ҳаракатланаётганда унинг йўлини ёритишга хизмат қилади. фг300 трактор фарас...

DOC format, 240,5 KB. "ёритиш, товуш, тақсимлаш ва ҳимоя аппаратлари, назорат-ўлчаш асбоблари ва симлар"ni yuklab olish uchun chap tomondagi Telegram tugmasini bosing.

Teglar: ёритиш, товуш, тақсимлаш ва ҳим… DOC Bepul yuklash Telegram
