толали махсулотларни тойлаш жараёни

DOC 242.0 KB Free download

Page preview (5 pages)

Scroll down 👇

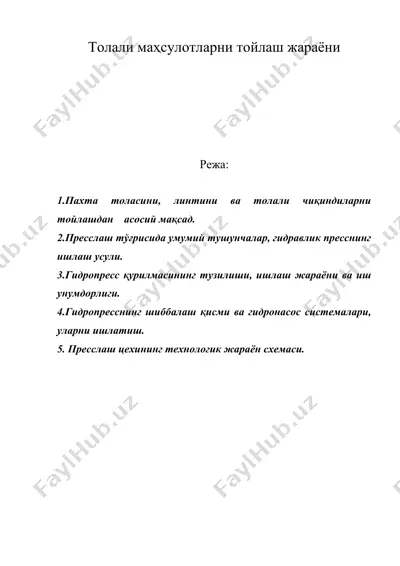

1403347188_44987.doc толали маҳсулотларни тойлаш жараёни режа: 1.пахта толасини, линтини ва толали чиқиндиларни тойлашдан асосий мақсад. 2.пресслаш тўғрисида умумий тушунчалар, гидравлик пресснинг ишлаш усули. 3.гидропресс қурилмасининг тузилиши, ишлаш жараёни ва иш унумдорлиги. 4.гидропресснинг шиббалаш қисми ва гидронасос системалари, уларни ишлатиш. 5. пресслаш цехининг технологик жараён схемаси. 1. пахта толасини, линтини ва толали чиқиндиларни тойлашдан асосий мақсад пахтани дастлабки ишлаш технологик жараёни тола, линт ва толали чиқиндиларни тойлаш билан тугалланади. конденсордан чиқаётган толанинг зичлиги 12-15 кг/м3 атрофида бўлади. конденсордан чиққан толани бу ҳолда (яъни тойламасдан) сақлаш ёки ташиш ноқулай ва ёнғин чиқиш хавфи бўлади. бундан ташқари прессланиб тойланмаган тола ёки линт тез ифлосланади ва унинг сифат кўрсаткичларига салбий таъсир этади. тойланмаган толани ёки линтни сақлашда омборлар ҳажмидан ва транспорт воситаларидан самарали фойдаланилмайди, шунингдек ортиш, тушириш ва ташиш механизмларидан тўлиқ фойдаланиш мумкин бўлмайди. шунинг учун пахта тозалаш заводларида махсус прессларда тола, линт ва толали чиқиндилар зичланади ва той ҳолатига келтирилади. тойлар матоларда ўралиб, …

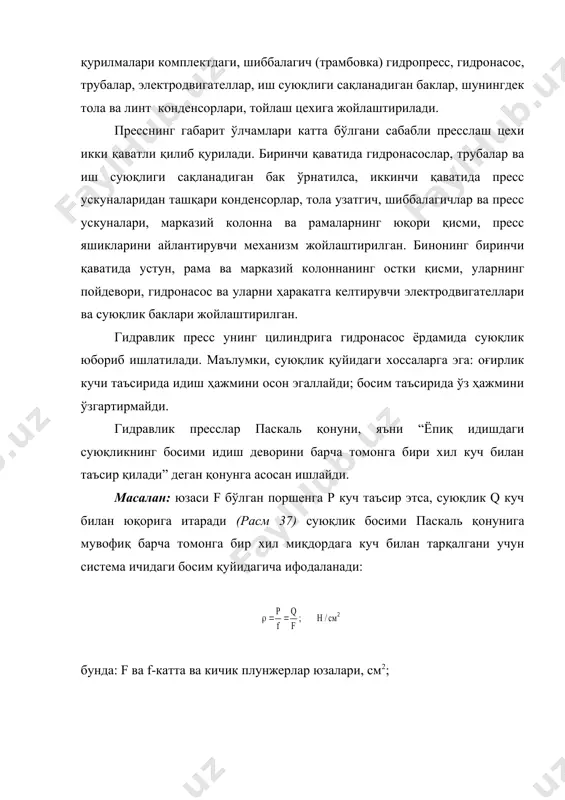

ри комплектдаги, шиббалагич (трамбовка) гидропресс, гидронасос, трубалар, электродвигателлар, иш суюқлиги сақланадиган баклар, шунингдек тола ва линт конденсорлари, тойлаш цехига жойлаштирилади. пресснинг габарит ўлчамлари катта бўлгани сабабли пресслаш цехи икки қаватли қилиб қурилади. биринчи қаватида гидронасослар, трубалар ва иш суюқлиги сақланадиган бак ўрнатилса, иккинчи қаватида пресс ускуналаридан ташқари конденсорлар, тола узатгич, шиббалагичлар ва пресс ускуналари, марказий колонна ва рамаларнинг юқори қисми, пресс яшикларини айлантирувчи механизм жойлаштирилган. бинонинг биринчи қаватида устун, рама ва марказий колоннанинг остки қисми, уларнинг пойдевори, гидронасос ва уларни ҳаракатга келтирувчи электродвигателлари ва суюқлик баклари жойлаштирилган. гидравлик пресс унинг цилиндрига гидронасос ёрдамида суюқлик юбориб ишлатилади. маълумки, суюқлик қуйидаги хоссаларга эга: оғирлик кучи таъсирида идиш ҳажмини осон эгаллайди; босим таъсирида ўз ҳажмини ўзгартирмайди. гидравлик пресслар паскаль қонуни, яъни “ёпиқ идишдаги суюқликнинг босими идиш деворини барча томонга бири хил куч билан таъсир қилади” деган қонунга асосан ишлайди. масалан: юзаси f бўлган поршенга р куч таъсир этса, суюқлик q куч билан юқорига …

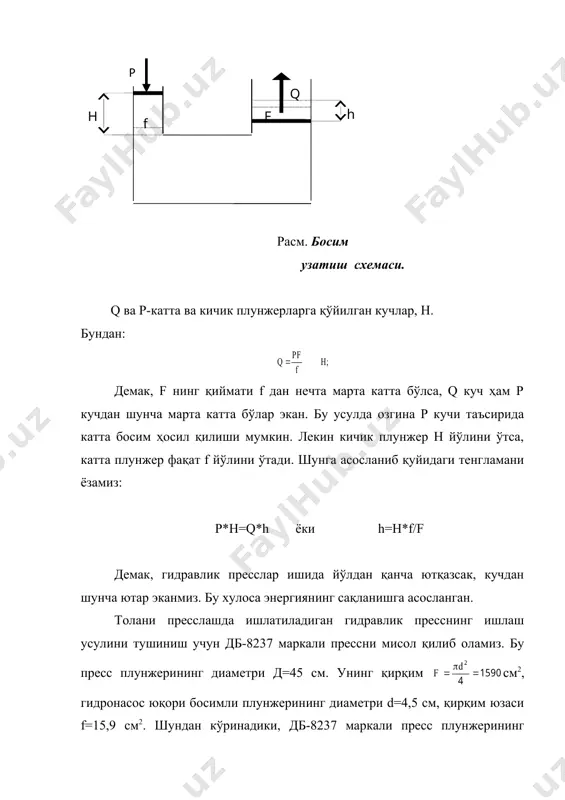

диган гидравлик пресснинг ишлаш усулини тушиниш учун дб-8237 маркали прессни мисол қилиб оламиз. бу пресс плунжерининг диаметри д=45 см. унинг қирқим см2, гидронасос юқори босимли плунжерининг диаметри d=4,5 см, қирқим юзаси f=15,9 см2. шундан кўринадики, дб-8237 маркали пресс плунжерининг юзасидан марта катта экан. суюқликдан 32 мпа (320 кг/см2) босим олиш учун плунжерга таъсир қилувчи куч р миқдорини қуйидагича топилади: р=р*f=32*106*15,9*10-4=50,8 кн; q=p*(f/f)=50,8*100=5080 кн; 3. гидропресс қурилмасининг тузилиши, ишлаш жараёни ва иш унумдорлиги пахта толасини ва линтни тойлашда ишлатиладиган гидравлик пресс қуйидаги асосий ускуналардан иборат: - шиббалагич (трамбовка) - пресс - гидравлик насослар системаси. 38 - расмда кўрсатилган гидравлик пресс қуйидаги қисмлардан ва иш органларидан: шиббаловчи (1), пресс плитаси (2), ўрнатилган юқориги тарверс (3), айланувчи икки яшикли пресс (4), цилиндр (5), плунжер (6), гидранасос системаси (7), ишчи суюқлик идиши (8), пастки траверс (9), марказий колонна (10), ён колонналар (11) ва пресс камералардан (12) иборат. пресс ускуналари қуйидагича ишлайди: шиббалагич (1) конденсордан …

гандан сўнг яшиклар яна айлантирилиб, пресслаш жараёни қайтарилади. гидравлик прессларни иш унумдорилиги, шу прессни самарали ишлашига боғлиқ. бунинг учун асосан гидронасос системасининг ишлашини доимо назорат қилиш, толани пресслаш даврида тойни мато билан ўраш, сим яъни лента билан боғлашда, пресс яшик ичига керакли массада тола билан тўлдириш, шиббалашда, плунжерни кўтаришга сарф қилинадиган вақтни камайтириш усулини қўллаш керак. лекин битта той толани, тойлашда қанчалик вақт камроқ сарф қилсак, пресснинг иш унумдор лиги кўпайиши мумкин. буни қуйидаги келтирилган формуладан кўриш мумкин: кг/соат. расм. пахта толасини ва линтни тойлашда ишлатиладиган гидропресснинг технологик схемаси. 1. шиббаловчи, 2. пресс-плита, 3. юқориги траверс, 4. пресс- яшик, 5. цилиндр, 6. плунжер, 7. гидронасос системаси, 8. суюқлик идиши (бак), 9. пастки траверс, 10. марказий колонна (устун), 11. ён колонна (устун), 12. пресс камера, 13. гидронасос системаси. бунда g-прессланадиган толали массанинг оғирлиги, кг (тойнинг оғирлиги). т-прессланадиган толали массани пресслашга кетадиган вақт, минут. пресс қуввати деб пресслаш жараёнида плунжер ҳосил қиладиган …

физик-механик хусусияти ёмонлашади. ўтқазилган тажрибаларнинг кўрсатишича, тола 1500 кг/м3 гача қисилганда ёрила бошлайди. эшиклари очилган пресснинг юқори плитаси ўртасида қисилган пўлат белбоғлар билан боғланган той плунжер пастга туширилиб, пресслаш цилиндри ичидаги босим камайгач, қисилган толанинг эластик кучи таъсирида кенгаяди, натижада тойнинг зичлиги пресслаш охиридаги зичлигига нисбатдан паст бўлади, ўлчамлари эса ўзгармайди. 4. гидропресснинг шиббалаш қисми ва гидронасос системалари, уларни ишлатиш пресс яшигига узатиладиган толани олдиндан қисман зичлаш ва уни тик нов ёрдамида яшикка узатиш учун махсус тола узатгич (ппв) мосламаси конденсор билан пресс ўртасига ўрнатилади. бундай тола узатгичлардан фойдаланиш толани пресс яшигига бир текисда тушишини таъминлайди ва шиббалагичнинг ишини тезлатади. тола узатгичдан тушиб келаётган толанинг бир оз зичланган бўлишига қарамасдан, унинг бошланғич зичлиги анча кам бўлади. агар тола бундай ҳолда прессланса ҳажмий массаси жуда кам бўлган тойлар чиққан бўлар эди. шунинг учун шиббалагичда толалар дастлабки зичлиги 200 кг/м3 гача зичланади. гидравлик прессларда шиббалаш жараёни шиббалагич поршенининг доим бир хил йўл …
