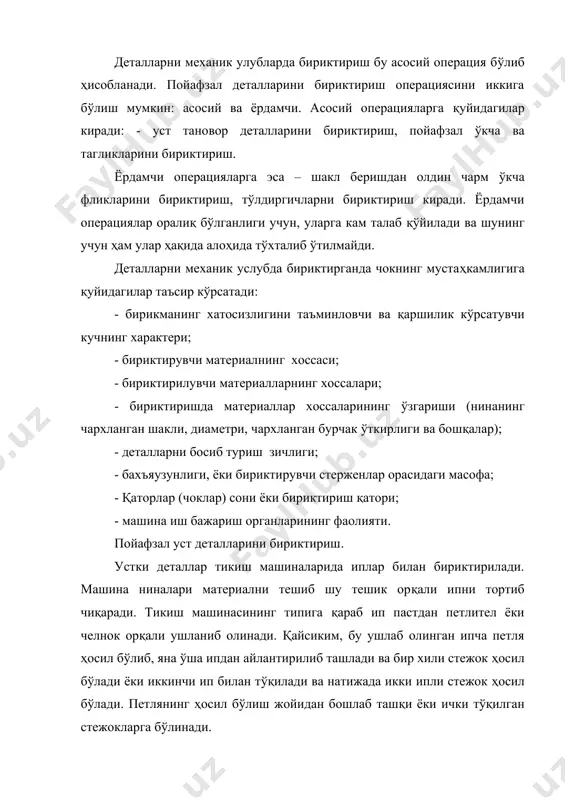

1403344540_44857.doc пойафзал деталларини механик услубларда бириктириш режа: 1. деталларни механик бириктириш усуллари. 2. ипли чокларнинг мустаҳкамлигига таъсир этувчи омиллар. 3. деталларни ипли чоклар билан бириктириш турлари. 4. биринчи ва иккинчи синф материалларни бириктиришдаги чоклар турлари. 5. чок мустаҳкамлигига таъсир этувчи омиллар. деталларни механик улубларда бириктириш бу асосий операция бўлиб ҳисобланади. пойафзал деталларини бириктириш операциясини иккига бўлиш мумкин: асосий ва ёрдамчи. асосий операцияларга қуйидагилар киради: - уст тановор деталларини бириктириш, пойафзал ўкча ва тагликларини бириктириш. ёрдамчи операцияларга эса – шакл беришдан олдин чарм ўкча фликларини бириктириш, тўлдиргичларни бириктириш киради. ёрдамчи операциялар оралиқ бўлганлиги учун, уларга кам талаб қўйилади ва шунинг учун ҳам улар ҳақида алоҳида тўхталиб ўтилмайди. деталларни механик услубда бириктирганда чокнинг мустаҳкамлигига қуйидагилар таъсир кўрсатади: - бирикманинг хатосизлигини таъминловчи ва қаршилик кўрсатувчи кучнинг характери; - бириктирувчи материалнинг хоссаси; - бириктирилувчи материалларнинг хоссалари; - бириктиришда материаллар хоссаларининг ўзгариши (нинанинг чархланган шакли, диаметри, чархланган бурчак ўткирлиги ва бошқалар); - деталларни босиб туриш …

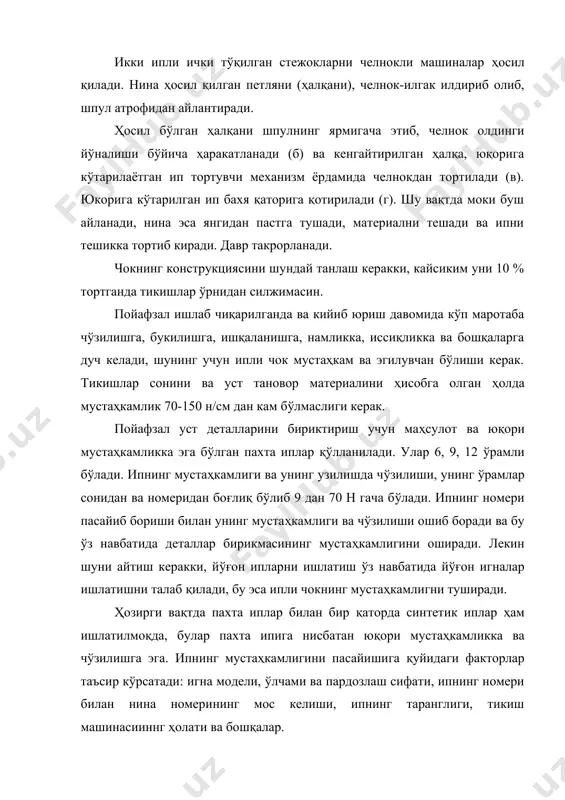

ўқилган стежокларни челнокли машиналар ҳосил қилади. нина ҳосил қилган петляни (ҳалқани), челнок-илгак илдириб олиб, шпул атрофидан айлантиради. ҳосил бўлган ҳалқани шпулнинг ярмигача этиб, челнок олдинги йўналиши бўйича ҳаракатланади (б) ва кенгайтирилган ҳалқа, юқорига кўтарилаётган ип тортувчи механизм ёрдамида челнокдан тортилади (в). юкорига кўтарилган ип бахя қаторига қотирилади (г). шу вақтда моки буш айланади, нина эса янгидан пастга тушади, материални тешади ва ипни тешикка тортиб киради. давр такрорланади. чокнинг конструкциясини шундай танлаш керакки, кайсиким уни 10 % тортганда тикишлар ўрнидан силжимасин. пойафзал ишлаб чиқарилганда ва кийиб юриш давомида кўп маротаба чўзилишга, букилишга, ишқаланишга, намликка, иссиқликка ва бошқаларга дуч келади, шунинг учун ипли чок мустаҳкам ва эгилувчан бўлиши керак. тикишлар сонини ва уст тановор материалини ҳисобга олган ҳолда мустаҳкамлик 70-150 н/см дан кам бўлмаслиги керак. пойафзал уст деталларини бириктириш учун маҳсулот ва юқори мустаҳкамликка эга бўлган пахта иплар қўлланилади. улар 6, 9, 12 ўрамли бўлади. ипнинг мустаҳкамлиги ва унинг узилишда чўзилиши, унинг …

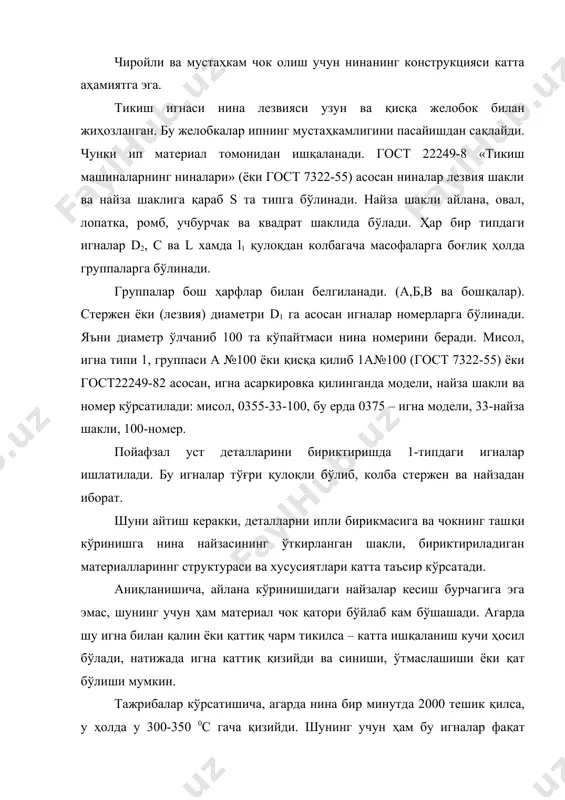

н. бу желобкалар ипнинг мустаҳкамлигини пасайишдан сақлайди. чунки ип материал томонидан ишқаланади. гост 22249-8 «тикиш машиналарнинг ниналари» (ёки гост 7322-55) асосан ниналар лезвия шакли ва найза шаклига қараб s та типга бўлинади. найза шакли айлана, овал, лопатка, ромб, учбурчак ва квадрат шаклида бўлади. ҳар бир типдаги игналар d2, с ва l хамда l1 қулоқдан колбагача масофаларга боғлиқ ҳолда группаларга бўлинади. группалар бош ҳарфлар билан белгиланади. (а,б,в ва бошқалар). стержен ёки (лезвия) диаметри d1 га асосан игналар номерларга бўлинади. яъни диаметр ўлчаниб 100 та кўпайтмаси нина номерини беради. мисол, игна типи 1, группаси а №100 ёки қисқа қилиб 1а№100 (гост 7322-55) ёки гост22249-82 асосан, игна асаркировка қилинганда модели, найза шакли ва номер кўрсатилади: мисол, 0355-33-100, бу ерда 0375 – игна модели, 33-найза шакли, 100-номер. пойафзал уст деталларини бириктиришда 1-типдаги игналар ишлатилади. бу игналар тўғри қулоқли бўлиб, колба стержен ва найзадан иборат. шуни айтиш керакки, деталларни ипли бирикмасига ва чокнинг ташқи кўринишга …

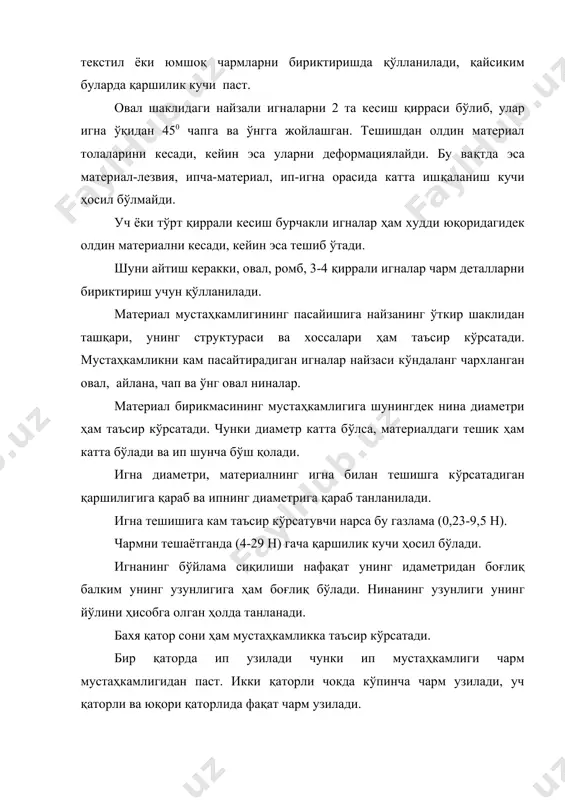

қиррали кесиш бурчакли игналар ҳам худди юқоридагидек олдин материални кесади, кейин эса тешиб ўтади. шуни айтиш керакки, овал, ромб, 3-4 қиррали игналар чарм деталларни бириктириш учун қўлланилади. материал мустаҳкамлигининг пасайишига найзанинг ўткир шаклидан ташқари, унинг структураси ва хоссалари ҳам таъсир кўрсатади. мустаҳкамликни кам пасайтирадиган игналар найзаси кўндаланг чархланган овал, айлана, чап ва ўнг овал ниналар. материал бирикмасининг мустаҳкамлигига шунингдек нина диаметри ҳам таъсир кўрсатади. чунки диаметр катта бўлса, материалдаги тешик ҳам катта бўлади ва ип шунча бўш қолади. игна диаметри, материалнинг игна билан тешишга кўрсатадиган қаршилигига қараб ва ипнинг диаметрига қараб танланилади. игна тешишига кам таъсир кўрсатувчи нарса бу газлама (0,23-9,5 н). чармни тешаётганда (4-29 н) гача қаршилик кучи ҳосил бўлади. игнанинг бўйлама сиқилиши нафақат унинг идаметридан боғлиқ балким унинг узунлигига ҳам боғлиқ бўлади. нинанинг узунлиги унинг йўлини ҳисобга олган ҳолда танланади. бахя қатор сони ҳам мустаҳкамликка таъсир кўрсатади. бир қаторда ип узилади чунки ип мустаҳкамлиги чарм мустаҳкамлигидан паст. икки …

риални ҳам ҳаракатланишга ундайди, қайсиким, устки материални лапка ... куч билан ушлаб турибди. рейкали транспортерлар ва қисиб турувчи лапкалар асосан усти ткан бўлган деталларни тикишда қўлланилади. чарм деталларни тикишда, албатта деталлар прессланган бўлиши керак, чунки чарм етаклиш осон бўлади. сабаби чарм деталлар орасидаги ишқаланиш кучи катта бўлади ва бу транспортировка қилишга катта таъсир кўрсатади. ёки ишқаланиш кучи жуда катта бўлади, агарда ткан устига каучукли копламаси бўлса. шунинг учун ҳам бундай материалларни етаклаш учун лапка эмас балки, прессловчи роликлар ишлатилади. агарда тикиладиган деталларда кўп бурилиши бўлса ёки бурилиш радиуси кичик бўлса, бу ҳолларда ҳалқали транспортёр ва прессловчи роликлар ишлатилади. охирги йилларда саноатда шундай тикиш машиналари қўлланиляптики, қайсиким уларда материал юқоридан ролик орқали узатилади. ролик эса материални узатиш йўналишига мажбур ҳаракатланиб туради. паст томондан эса ҳалқали транспортер ҳаракатланиб туради. транспортировка қилиш вақтида эса игна энг пастки ҳолатда бўлади ва узатиш йўналишига қараб мослашади . адабиётлар: 1.“технология изделий из кожи” под редакции проф. …
