харорат ўлчовчи рақамли индикаторли информаторни лойихалаш

DOCX 1,5 МБ Бесплатная загрузка

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇
1

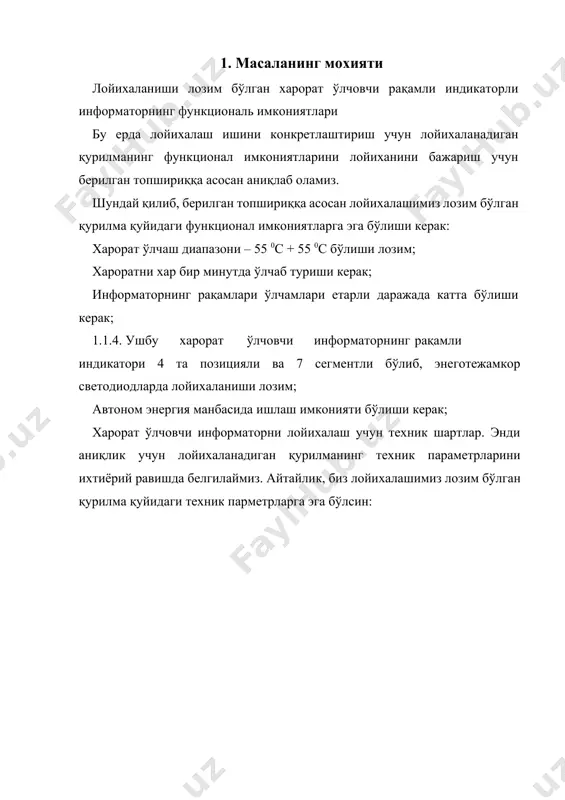

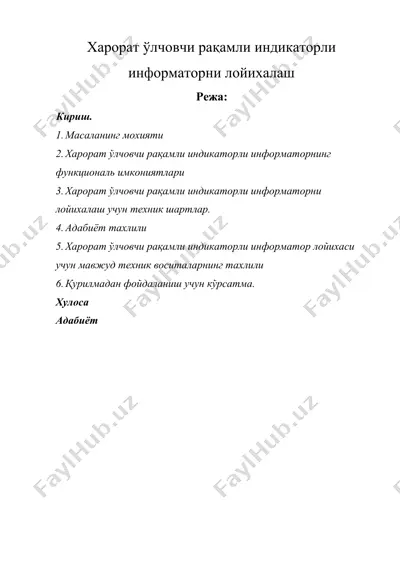

1708370496.docx харорат ўлчовчи рақамли индикаторли информаторни лойихалаш харорат ўлчовчи рақамли индикаторли информаторни лойихалаш режа: кириш. 1. масаланинг мохияти 2. харорат ўлчовчи рақамли индикаторли информаторнинг функциональ имкониятлари 3. харорат ўлчовчи рақамли индикаторли информаторни лойихалаш учун техник шартлар. 4. адабиёт тахлили 5. харорат ўлчовчи рақамли индикаторли информатор лойихаси учун мавжуд техник воситаларнинг тахлили 6. қурилмадан фойдаланиш учун кўрсатма. хулоса адабиёт кириш. лойихаланаётган харорат ўлчовчи информаторнинг актуаллиги. хозирда шаҳар ва бошқа марказларга турли электрон информаторлар ўрнатиш давр таллабига айланиб бормоқда. аммо республикамиз худудида бундай информаторларни ишлаб чиқарувчи корхона мавжуд эмас. агар шаҳримизга ана шундай информатор ўрнатмоқчи бўлсак, хозирча албатта четдан олиб келиш лозим. шу нуқтаи назардан катта ўлчамли кўркам индикаторли харорат ўлчовчи рақамли қурилмани лойихалаш ва ишлаб чиқариш импорт ўрнини босувчи актуал масаладир. 1. масаланинг мохияти лойихаланиши лозим бўлган харорат ўлчовчи рақамли индикаторли информаторнинг функциональ имкониятлари бу ерда лойихалаш ишини конкретлаштириш учун лойихаланадиган қурилманинг функционал имкониятларини лойиханини бажариш учун берилган топшириққа асосан аниқлаб …
2

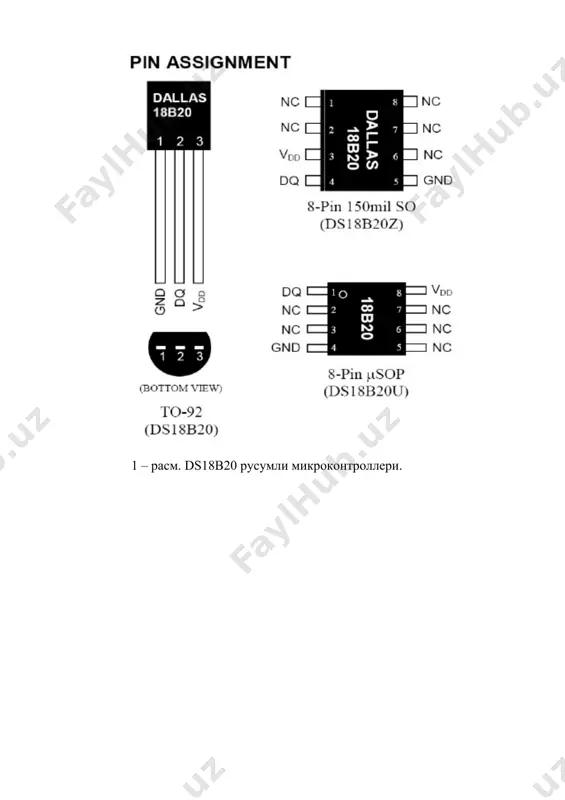

бўлган қурилма қуйидаги техник парметрларга эга бўлсин: таъминот манбаси 220в ли тармоққа уланиш имконияти бўлсин; қурилма индикатори 12в ли кучланиш манбаъсидан, микроконтроллер ва харорат сезгир элементи эса 5в ли кучланиш манбаъсидан таминлансин; ушбу харорат ўлчовчи рақамли индикаторли информатор замонавий элементлар базасида лойихаланиши лозим. 1 – расм. ds18b20 русумли микроконтроллери. бу микроконтроллер ёрдамида жуда аниқ ишлайдиган харорат ўлчаш қурилмасини яратиш мумкин. бу қурилманинг ўлчаш аниқлигини бошқариш дастуридан ўзгартириш имконияти мавжуд. хозирги кунда хорижий компаниялар томонидан турли информаторлар таклиф қилинмоқда. бундай қурилмалар жорий вақт, харорат ҳамда шамол тезлигини навбат билан кўрсатувчи комбинацион информаторлар шаклида кўп тарқалган. 2.1. лойихалашни бажариш учун мавжуд техник воситаларнинг тахлили ананавий лойихаловчи мухандис авваллари монтаж столи, турли таъминот манбалари, кўплаб сигнал генераторлари, осциллограф, частотомер, характериограф каби ўлчов қурилмалари, кўплаб электрон компонентлар, ва нихоят паяльник ёрдамида макетлаш усулида қурилмаларни лойихалар эди. ҳисоблаш техникасининг жадал суратлар билан ривожланиши, дастурлаш технологияларида эришилган ютуқлар, математик моделлаш усулларининг сўнгги ютуқлари: иммитацион моделлаш, электрон …
3
халаш этапларининг бир қисминигина яъни, қурилманинг принципиал схемасини тайёрлаш ёки геометрик моделлаш қисминигина ўз ичига оладилар. proteus vsm дастурий мажмуаси эса, юқорида эслатиб ўтилган барча дастурлар вазифасини ҳамда уларга қўшимча микропроцессор ва микроконтроллерларни дастурлаш технологиясини ҳам ўз ичига олади. қурилманинг блок схемасини лойихалаш. харорат ўлчовчи қурилманинг блок схемасини лойихалаш учун бу қурилманинг блокларини сони ва вазифаларини аниқлаймиз. бу қурилмада унинг юқорида келтирилган талаблари асосида албатта: · харорат ўлчаш блоги, · светодиодли рақамли индикатор блоги, · марказий бошқариш қурилмаси, · кимёвий электр энергияси манбайи – аккумулятор, · аккумуляторни зарядлаш қурилмаси, · манба кучланишини икки даражага 5в ва 12в даражага ўзгартириб, стабиллаштириб берувчи блоклар бўлиши керак. қуйидаги 2 – расмда лойихаланаётган қурилманинг блок схемаси келтирилган: харорат ўлчаш блоги марказий бошқариш қурилмаси индикатор аккумулятор аккумуляторни зарядлаш блоги стабиллаш - тирувчи блок 2 – расм. харорат ўлчаш қурилмасининг блок схемаси 1 – харорат ўлчаш блоги. юқорида эслатиб ўтилган ds18b20 русумли микроконтроллери бу блок ишини …
4
умли микроконтроллернинг кофигурация регистрига керакли ахборотни ёзиши мумкин. ds18b20 дастлаб тинч холатда бўлади. хароратни ўлчаш режимига ўтказиш учун марказий бошқариш қурилмаси “0х44” командасини бериши лозим. бу командани олгач, ds18b20 хароратни конвертация қилиб, 2 байтли оператив хотирасига сақлаб қўяди ва ds18b20 пассив холатига қайтади. бошқариш қурилмаси dq шинаси холатидан хароратни конвертация қилиш жараёнини назорат қилишиши мумкин. шундан сўнг, марказий микропроцессор хароратни 2 байтли қийматини ds18b20 хотирасидан dq шина орқали ўқиб олиши мумкин. 3.2. 2 – марказий бошқариш қурилмаси марказий бошқариш қурилмаси сифатида pic16f873a русумли микроконтроллерни ишлатиш мумкин. бу 8 разрядли микроконтроллер бўлиб, 3 та параллел портга, 10 разрядли аналог рақам ўзгартиргичга, таймерга ва бошқа қурилмаларга эга. 4096 байтли флаш хотирасига керакли дастурни электр усулида ёзиш мумкин. 4 расмда бу микроконтроллер архитектураси келтирилган. 4 – расм. микроконтроллер архитектураси индикатор блоги. лойихага қўйилган талаб асосида 7 сегментли “индикатор” қурилмасини светодиодларда лойихалаймиз. рақмлар ўлчами етарли даражада катта бўлиши учун ҳар бир сегментга 4 та …
5
аксимал 1 а ток беришга мўлжалланган. харорат режимини сақлаш учун уларни радиаторга қотиришга кўзда тутилган. қуйида 6 – расмда бу микросхемаларнинг схематик белгиланиши isis ишчи ойнасида келтирилган: 6 – расм. 7805 ва 7812 микросхемаларининг схематик белгиланиши. аккумуляторни зарядлаш блоги. захира энергия манбайи сифатида аккумулятор батареясидан фойдаланамиз. шунинг учун, захира энергиясини аккумулятор батареясига йиғиш учун зарядлаш қурилмаси зарур бўлади. бу зарядлаш қурилмаси 220 в ли тармоқдан энергия олиб, аккумулятор батареясини зарядлайди. тармоқда кучланиш йўқолганда, лойихаланаётган қурилма аккумулятор батареяси энергиясидан фойдаланади. шунда қилиб, лойихаланаётган информатор қурилмаси узликсиз энергия таъминотига эга. харорат ўлчовчи рақамли индикаторли информаторнинг приципиаль схемасини лойихалаш. қурилманинг принципиал схемасини юқоридаги талаблар ва қароримизга асосан vsm proteus дастурий мажмуасининг isis дастури ёрдамида бажарамиз. 1- блокнинг приципиаль схемаси блокда тугалланган ds18b20 русумли микроконтроллердан фойдаланганимиз учун isis дастури библиотекасидан ds18b20 моделини ҳамда уни 1 – wire схемаси бўйича “юқорига тортувчи” қаршилик орқали улаш учун резистор танлаймиз. [] да кўрсатилганидек уланган ds18b20 нинг принципиал …
