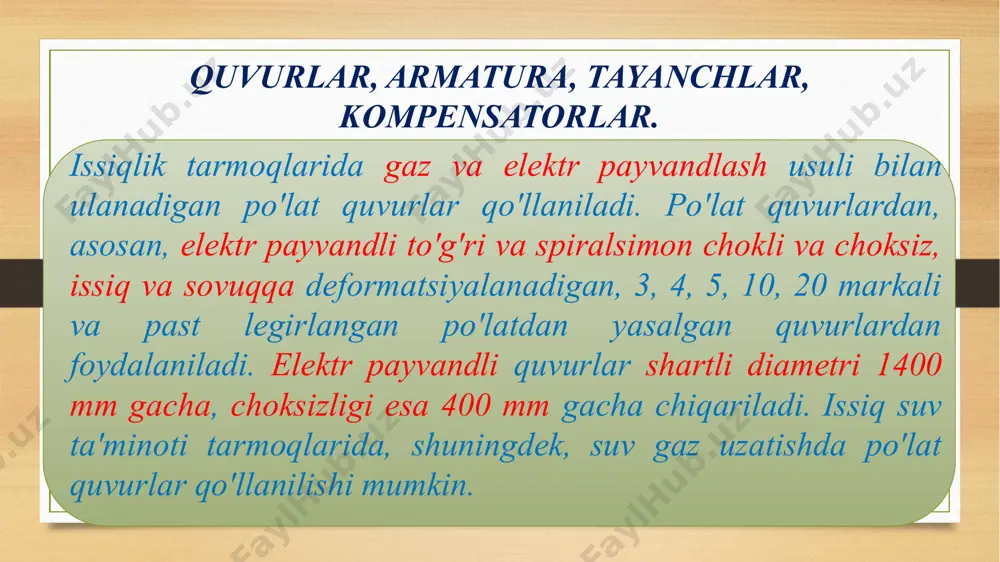

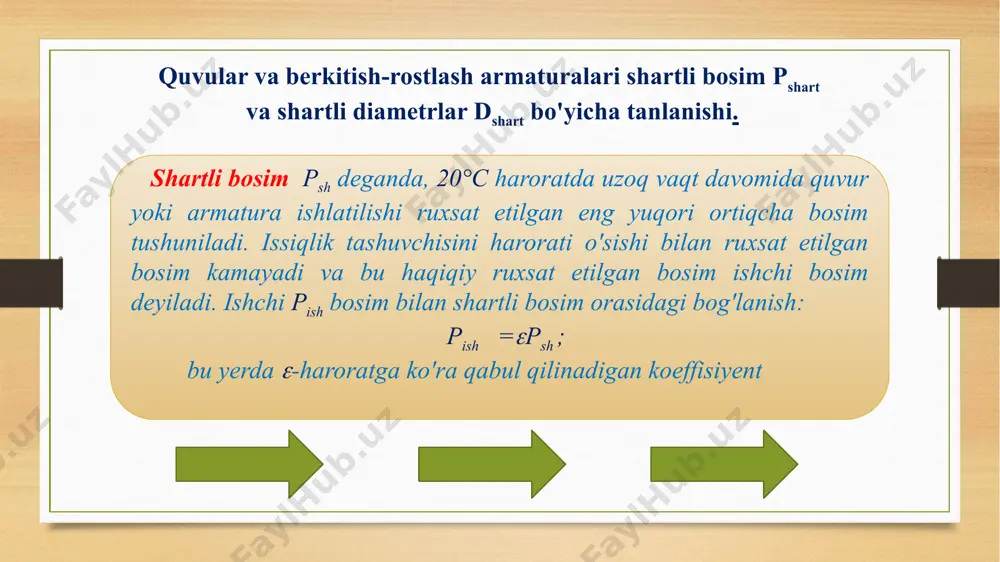

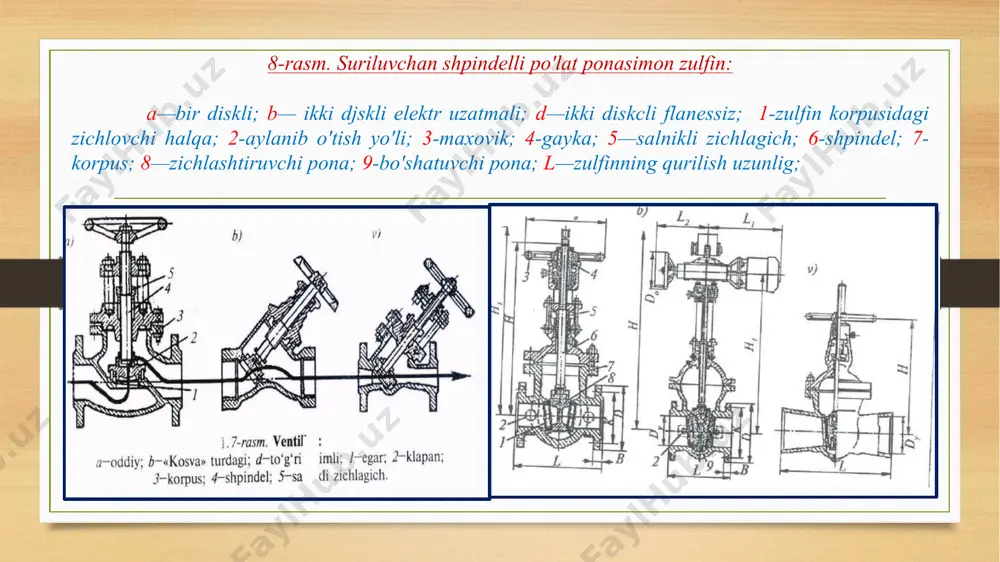

1693377840.pptx [ ] c p d p s ish t ish + + × = j d 4 10 2 /docprops/thumbnail.jpeg quvurlar, armatura, tayanchlar, kompensatorlar mustaqil ish quvurlar, armatura, tayanchlar, kompensatorlar 1 quvurlar, armatura, tayanchlar, kompensatorlar. issiqlik tarmoqlarida gaz va elektr payvandlash usuli bilan ulanadigan po'lat quvurlar qo'llaniladi. po'lat quvurlardan, asosan, elektr payvandli to'g'ri va spiralsimon chokli va choksiz, issiq va sovuqqa deformatsiyalanadigan, 3, 4, 5, 10, 20 markali va past legirlangan po'latdan yasalgan quvurlardan foydalaniladi. elektr payvandli quvurlar shartli diametri 1400 mm gacha, choksizligi esa 400 mm gacha chiqariladi. issiq suv ta'minoti tarmoqlarida, shuningdek, suv gaz uzatishda po'lat quvurlar qo'llanilishi mumkin. 2 8-rasm. suriluvchan shpindelli po'lat ponasimon zulfin: a—bir diskli; b— ikki djskli elektr uzatmali; d—ikki diskcli flanessiz; 1-zulfin korpusidagi zichlovchi halqa; 2-aylanib o'tish yo'li; 3-maxovik; 4-gayka; 5—salnikli zichlagich; 6-shpindel; 7-korpus; 8—zichlashtiruvchi pona; 9-bo'shatuvchi pona; l—zulfinning qurilish uzunlig; 3 quvular va berkitish-rostlash armaturalari shartli bosim рshart va shartli diametrlar …

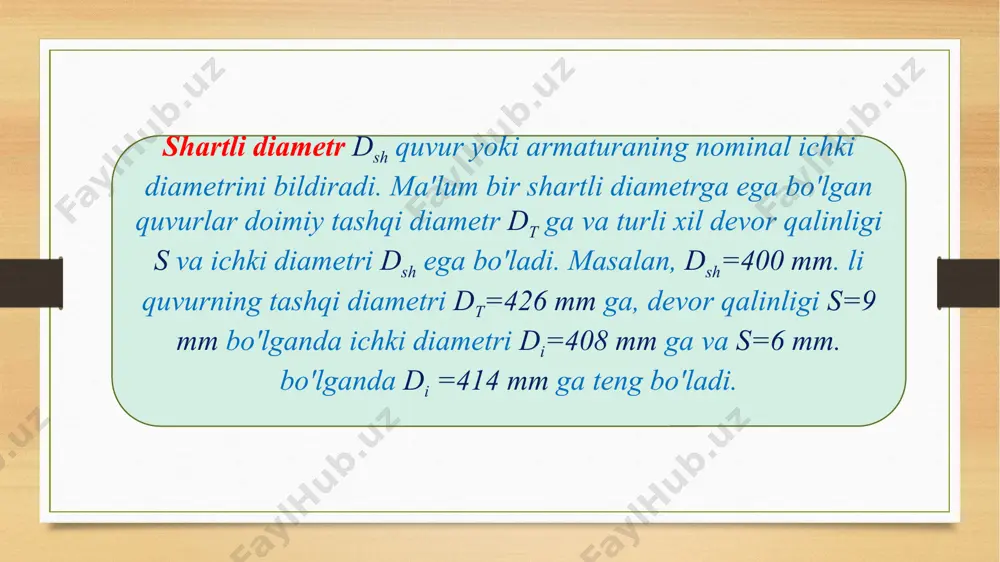

=414 mm ga teng bo'ladi. quvurlarning talab etilgan devor qalinligi issiqlik tashuvchisining ichki (ishchi) bosimiga qarab aniqlanadi: bu yerda: pish- issiqlik tashuvchisining ishchi bosimi, pa; dt -quvurning tashqi diametri, mm;  - quvur matyerialining issiqlik tashuvchisining ishchi haroratidagi ruxsat etilgan zo'riqishi, pa;  -chokning mustahkamligi koeffisiyenti; с - quvurning hisobiy qalinligiga qo'shimcha, mm. issiqlik tarmoqlari quvurlari uchun kompensatorlar va tayanchlar tayanchlar. tayanchlar o'z vazifasiga ko'ra qo'zg'aluvchan va qo'zg'almas turiarga bo'iinadi. qo'zg'aluvchan tayanchlar (9-rasm) issiqlik quvurining faqat og'irligini qabul qiladi va unga qurilish konstruksiyasida erkin siljishida imkon beradi.qo'zg'aluvchan tayanchlar issiqlik tarmoqlarning turli xil o'tkazilishida qo'llanlladi, faqat kanalsiz o'tkazishda ishlatilmaydi 7 qozg'almas tayanchlar (10-rasm) issiqlik quvurlarni ichki bosim va harorat deformatsiyasidan hosil bo'ladigan kuchlanishlar bo'yicha bir-biriga bog'liq bo'lmagan qismlar (uchastkalar)ga bo‘lish uchun xizmat qiladi. bu holda kuchlanishlarni tarmoq uzunligi bo'yicha ortib borishining, jihozlar va armaturaga ko'rsatadigan ta'sirining oldi olinadi. qo'zg'almas tayanchlar, odatda, po'lat yoki temir-betondan yasaladi. po'latli qo'zg'almas tayanchlar (10-rasm, a,b) odatda, …

png image8.jpeg image9.wmf oleobject1.bin image10.jpeg image11.jpeg image12.jpeg image13.jpeg image14.jpeg image15.jpeg image3.png image4.png

quvurlar, armatura, tayanchlar, kompensatorlar - Page 4

quvurlar, armatura, tayanchlar, kompensatorlar - Page 5
