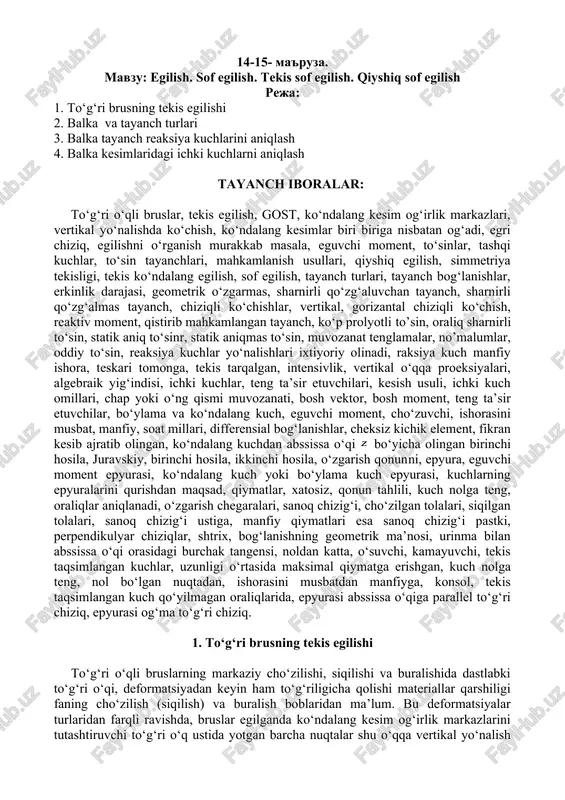

14-15- ma'ruza. mavzu: egilish. sof egilish. tekis sof egilish. qiyshiq sof egilish reja: 1. to‘g‘ri brusning tekis egilishi 2. balka va tayanch turlari 3. balka tayanch reaksiya kuchlarini aniqlash 4. balka kesimlaridagi ichki kuchlarni aniqlash tayanch iboralar: to‘g‘ri o‘qli bruslar, tekis egilish, gost, ko‘ndalang kesim og‘irlik markazlari, vertikal yo‘nalishda ko‘chish, ko‘ndalang kesimlar biri biriga nisbatan og‘adi, egri chiziq, egilishni o‘rganish murakkab masala, eguvchi moment, to‘sinlar, tashqi kuchlar, to‘sin tayanchlari, mahkamlanish usullari, qiyshiq egilish, simmetriya tekisligi, tekis ko‘ndalang egilish, sof egilish, tayanch turlari, tayanch bog‘lanishlar, erkinlik darajasi, geometrik o‘zgarmas, sharnirli qo‘zg‘aluvchan tayanch, sharnirli qo‘zg‘almas tayanch, chiziqli ko‘chishlar, vertikal, gorizantal chiziqli ko‘chish, reaktiv moment, qistirib mahkamlangan tayanch, ko‘p prolyotli to’sin, oraliq sharnirli to‘sin, statik aniq to‘sinr, statik aniqmas to‘sin, muvozanat tenglamalar, no’malumlar, oddiy to‘sin, reaksiya kuchlar yo‘nalishlari ixtiyoriy olinadi, raksiya kuch manfiy ishora, teskari tomonga, tekis tarqalgan, intensivlik, vertikal o‘qqa proeksiyalari, algebraik yig‘indisi, ichki kuchlar, teng ta’sir etuvchilari, kesish usuli, ichki kuch …

2 / 14

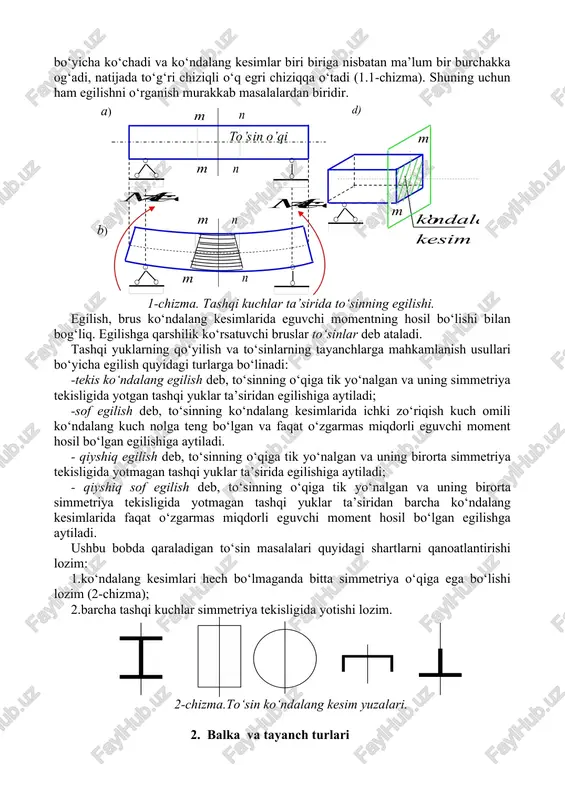

a sanoq chizig‘i pastki, perpendikulyar chiziqlar, shtrix, bog‘lanishning geometrik ma’nosi, urinma bilan abssissa o‘qi orasidagi burchak tangensi, noldan katta, o‘suvchi, kamayuvchi, tekis taqsimlangan kuchlar, uzunligi o‘rtasida maksimal qiymatga erishgan, kuch nolga teng, nol bo‘lgan nuqtadan, ishorasini musbatdan manfiyga, konsol, tekis taqsimlangan kuch qo‘yilmagan oraliqlarida, epyurasi abssissa o‘qiga parallel to‘g‘ri chiziq, epyurasi og‘ma to‘g‘ri chiziq. 1. to‘g‘ri brusning tekis egilishi to‘g‘ri o‘qli bruslarning markaziy cho‘zilishi, siqilishi va buralishida dastlabki to‘g‘ri o‘qi, deformatsiyadan keyin ham to‘g‘riligicha qolishi materiallar qarshiligi faning cho‘zilish (siqilish) va buralish boblaridan ma’lum. bu deformatsiyalar turlaridan farqli ravishda, bruslar egilganda ko‘ndalang kesim og‘irlik markazlarini tutashtiruvchi to‘g‘ri o‘q ustida yotgan barcha nuqtalar shu o‘qqa vertikal yo‘nalish bo‘yicha ko‘chadi va ko‘ndalang kesimlar biri biriga nisbatan ma’lum bir burchakka og‘adi, natijada to‘g‘ri chiziqli o‘q egri chiziqqa o‘tadi (1.1-chizma). shuning uchun ham egilishni o‘rganish murakkab masalalardan biridir. 1-chizma. tashqi kuchlar ta’sirida to‘sinning egilishi. egilish, brus ko‘ndalang kesimlarida eguvchi momentning hosil bo‘lishi bilan bog‘liq. …

3 / 14

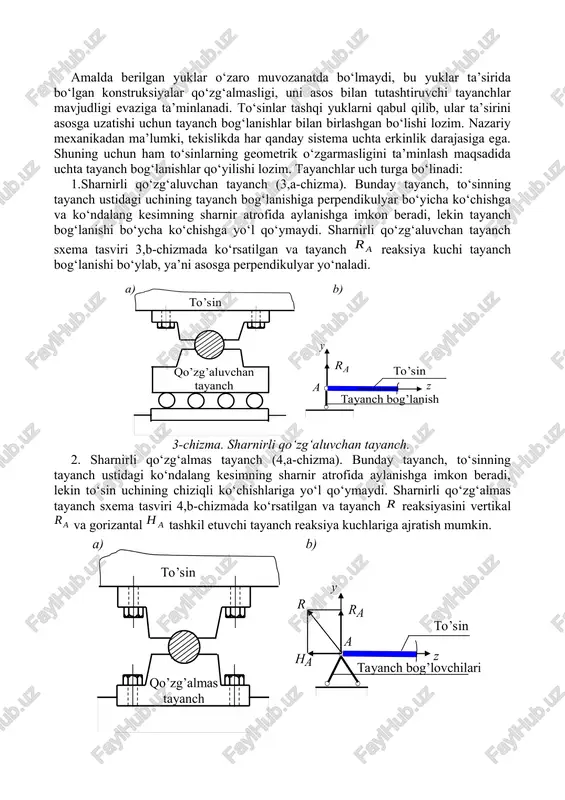

nning o‘qiga tik yo‘nalgan va uning birorta simmetriya tekisligida yotmagan tashqi yuklar ta’siridan barcha ko‘ndalang kesimlarida faqat o‘zgarmas miqdorli eguvchi moment hosil bo‘lgan egilishga aytiladi. ushbu bobda qaraladigan to‘sin masalalari quyidagi shartlarni qanoatlantirishi lozim: 1.ko‘ndalang kesimlari hech bo‘lmaganda bitta simmetriya o‘qiga ega bo‘lishi lozim (2-chizma); 2.barcha tashqi kuchlar simmetriya tekisligida yotishi lozim. 2-chizma.to‘sin ko‘ndalang kesim yuzalari. 2. balka va tayanch turlari amalda berilgan yuklar o‘zaro muvozanatda bo‘lmaydi, bu yuklar ta’sirida bo‘lgan konstruksiyalar qo‘zg‘almasligi, uni asos bilan tutashtiruvchi tayanchlar mavjudligi evaziga ta’minlanadi. to‘sinlar tashqi yuklarni qabul qilib, ular ta’sirini asosga uzatishi uchun tayanch bog‘lanishlar bilan birlashgan bo‘lishi lozim. nazariy mexanikadan ma’lumki, tekislikda har qanday sistema uchta erkinlik darajasiga ega. shuning uchun ham to‘sinlarning geometrik o‘zgarmasligini ta’minlash maqsadida uchta tayanch bog‘lanishlar qo‘yilishi lozim. tayanchlar uch turga bo‘linadi: 1.sharnirli qo‘zg‘aluvchan tayanch (3,a-chizma). bunday tayanch, to‘sinning tayanch ustidagi uchining tayanch bog‘lanishiga perpendikulyar bo‘yicha ko‘chishga va ko‘ndalang kesimning sharnir atrofida aylanishga imkon beradi, lekin tayanch …

4 / 14

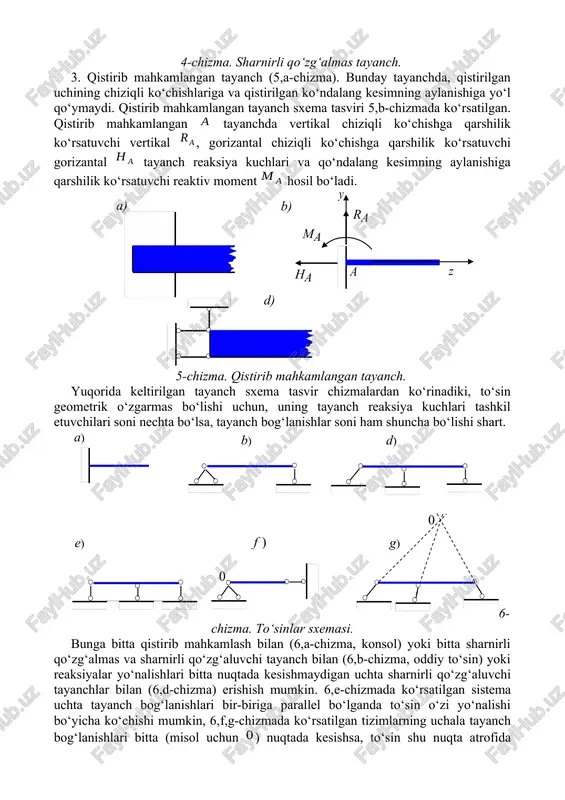

zg‘almas tayanch. 3. qistirib mahkamlangan tayanch (5,a-chizma). bunday tayanchda, qistirilgan uchining chiziqli ko‘chishlariga va qistirilgan ko‘ndalang kesimning aylanishiga yo‘l qo‘ymaydi. qistirib mahkamlangan tayanch sxema tasviri 5,b-chizmada ko‘rsatilgan. qistirib mahkamlangan tayanchda vertikal chiziqli ko‘chishga qarshilik ko‘rsatuvchi vertikal , gorizantal chiziqli ko‘chishga qarshilik ko‘rsatuvchi gorizantal tayanch reaksiya kuchlari va qo‘ndalang kesimning aylanishiga qarshilik ko‘rsatuvchi reaktiv moment hosil bo‘ladi. 5-chizma. qistirib mahkamlangan tayanch. yuqorida keltirilgan tayanch sxema tasvir chizmalardan ko‘rinadiki, to‘sin geometrik o‘zgarmas bo‘lishi uchun, uning tayanch reaksiya kuchlari tashkil etuvchilari soni nechta bo‘lsa, tayanch bog‘lanishlar soni ham shuncha bo‘lishi shart. 6-chizma. to‘sinlar sxemasi. bunga bitta qistirib mahkamlash bilan (6,a-chizma, konsol) yoki bitta sharnirli qo‘zg‘almas va sharnirli qo‘zg‘aluvchi tayanch bilan (6,b-chizma, oddiy to‘sin) yoki reaksiyalar yo‘nalishlari bitta nuqtada kesishmaydigan uchta sharnirli qo‘zg‘aluvchi tayanchlar bilan (6,d-chizma) erishish mumkin. 6,e-chizmada ko‘rsatilgan sistema uchta tayanch bog‘lanishlari bir-biriga parallel bo‘lganda to‘sin o‘zi yo‘nalishi bo‘yicha ko‘chishi mumkin, 6,f,g-chizmada ko‘rsatilgan tizimlarning uchala tayanch bog‘lanishlari bitta (misol uchun ) nuqtada …

5 / 14

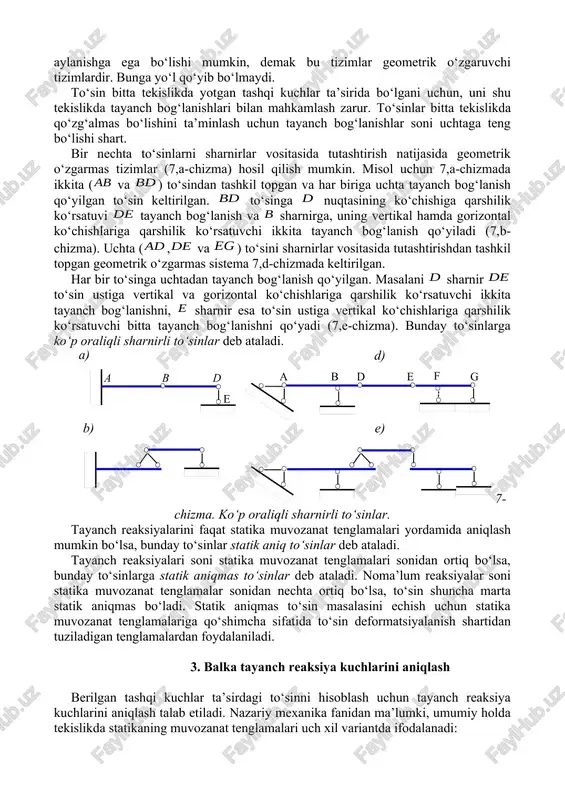

biriga uchta tayanch bog‘lanish qo‘yilgan to‘sin keltirilgan. to‘singa nuqtasining ko‘chishiga qarshilik ko‘rsatuvi tayanch bog‘lanish va sharnirga, uning vertikal hamda gorizontal ko‘chishlariga qarshilik ko‘rsatuvchi ikkita tayanch bog‘lanish qo‘yiladi (7,b-chizma). uchta (, va ) to‘sini sharnirlar vositasida tutashtirishdan tashkil topgan geometrik o‘zgarmas sistema 7,d-chizmada keltirilgan. har bir to‘singa uchtadan tayanch bog‘lanish qo‘yilgan. masalani sharnir to‘sin ustiga vertikal va gorizontal ko‘chishlariga qarshilik ko‘rsatuvchi ikkita tayanch bog‘lanishni, sharnir esa to‘sin ustiga vertikal ko‘chishlariga qarshilik ko‘rsatuvchi bitta tayanch bog‘lanishni qo‘yadi (7,e-chizma). bunday to‘sinlarga ko‘p oraliqli sharnirli to‘sinlar deb ataladi. 7-chizma. ko‘p oraliqli sharnirli to‘sinlar. tayanch reaksiyalarini faqat statika muvozanat tenglamalari yordamida aniqlash mumkin bo‘lsa, bunday to‘sinlar statik aniq to‘sinlar deb ataladi. tayanch reaksiyalari soni statika muvozanat tenglamalari sonidan ortiq bo‘lsa, bunday to‘sinlarga statik aniqmas to‘sinlar deb ataladi. noma’lum reaksiyalar soni statika muvozanat tenglamalar sonidan nechta ortiq bo‘lsa, to‘sin shuncha marta statik aniqmas bo‘ladi. statik aniqmas to‘sin masalasini echish uchun statika muvozanat tenglamalariga qo‘shimcha sifatida to‘sin …
