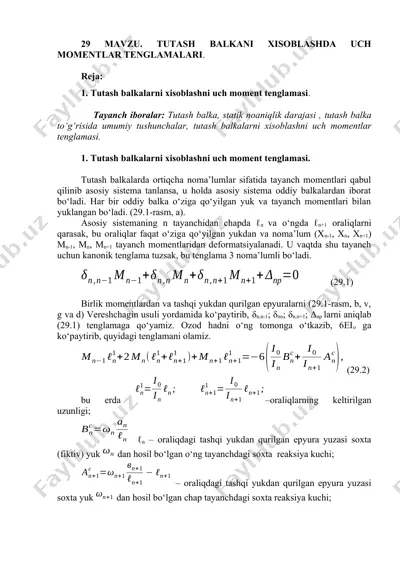

29 mavzu. tutash balkani xisoblashda uch momentlar tenglamalari. reja: 1. tutash balkalarni xisoblashni uch moment tenglamasi. tayanch iboralar: tutash balka, statik noaniqlik darajasi , tutash balka to‘g‘risida umumiy tushunchalar, tutash balkalarni xisoblashni uch momentlar tenglamasi. 1. tutash balkalarni xisoblashni uch moment tenglamasi. tutash balkalarda ortiqcha noma’lumlar sifatida tayanch momentlari qabul qilinib asosiy sistema tanlansa, u holda asosiy sistema oddiy balkalardan iborat bo‘ladi. har bir oddiy balka o‘ziga qo‘yilgan yuk va tayanch momentlari bilan yuklangan bo‘ladi. (29.1-rasm, a). asosiy sistemaning n tayanchidan chapda ℓn va o‘ngda ℓn+1 oraliqlarni qarasak, bu oraliqlar faqat o‘ziga qo‘yilgan yukdan va noma’lum (xn-1, xn, xn+1) mn-1, mn, mn+1 tayanch momentlaridan deformatsiyalanadi. u vaqtda shu tayanch uchun kanonik tenglama tuzsak, bu tenglama 3 noma’lumli bo‘ladi. (29.1) birlik momentlardan va tashqi yukdan qurilgan epyuralarni (29.1-rasm, b, v, g va d) vereshchagin usuli yordamida ko‘paytirib, δn,n-1; δnn; δn,n+1; δnp larni aniqlab (29.1) tenglamaga qo‘yamiz. ozod hadni o‘ng tomonga o‘tkazib, …

2 / 7

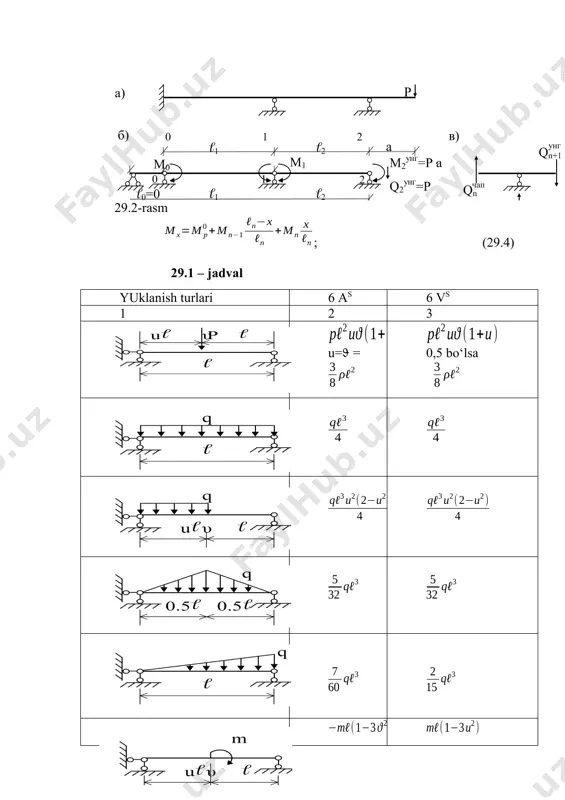

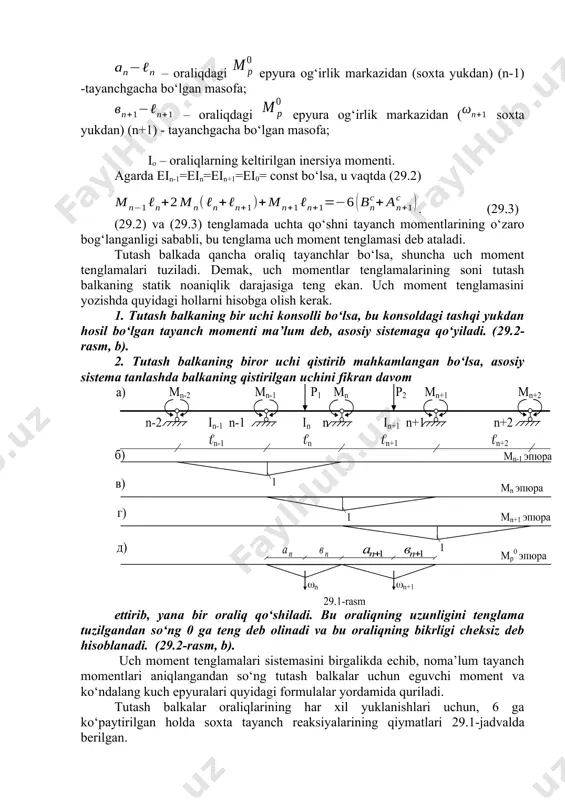

glamalari tuziladi. demak, uch momentlar tenglamalarining soni tutash balkaning statik noaniqlik darajasiga teng ekan. uch moment tenglamasini yozishda quyidagi hollarni hisobga olish kerak. 1. tutash balkaning bir uchi konsolli bo‘lsa, bu konsoldagi tashqi yukdan hosil bo‘lgan tayanch momenti ma’lum deb, asosiy sistemaga qo‘yiladi. (29.2-rasm, b). 2. tutash balkaning biror uchi qistirib mahkamlangan bo‘lsa, asosiy sistema tanlashda balkaning qistirilgan uchini fikran davom ettirib, yana bir oraliq qo‘shiladi. bu oraliqning uzunligini tenglama tuzilgandan so‘ng 0 ga teng deb olinadi va bu oraliqning bikrligi cheksiz deb hisoblanadi. (29.2-rasm, b). uch moment tenglamalari sistemasini birgalikda echib, noma’lum tayanch momentlari aniqlangandan so‘ng tutash balkalar uchun eguvchi moment va ko‘ndalang kuch epyuralari quyidagi formulalar yordamida quriladi. tutash balkalar oraliqlarining har xil yuklanishlari uchun, 6 ga ko‘paytirilgan holda soxta tayanch reaksiyalarining qiymatlari 29.1-jadvalda berilgan. 29.2-rasm ; (29.4) 29.1 – jadval yuklanish turlari 6 as 6 vs 1 2 3 u= = 0,5 bo‘lsa u== 0,5 bo‘lsa . …

3 / 7

tkaziladi? foydalangan adabiytlar 1. karnovsky i.a., lebed o.i. advanced methods of structural analysis. canada.2010. 2. david johnson, advanced structural mechanics, london,2000. 3. одилхўжаев э.а., ғуломов т.г., абдукамилов т.к. қурилиш механикасидан мисол ва масалалар. тошкент, 1985. 4. одилхўжаев э.а., ғуламов т.г., абдукамилов т.к. қурилиш механикаси. тошкент, 1974. 5. х.ш. тураев ва бошқалар. қурилиш механикаси. тошкент — “молия” — 2002. 6. смирнов а.ф., александров а.в., лащеников б.я., шапошников н.н. строительная механика. стержневые системы. м., стройиздат, 1981 7. дарков а.в., шапошников н.н. строительная механика. м., высшая школа, 1986. 30- mavzu: tutash balkalarda tayanchlar cho’kishini xisobga olish reja: 1. tutash balkalarda tayanchlarning cho’kishi. 2. tayanchlarning cho’kishiga kuchlar usulini qo’llash. 3. tayanchlarning cho’kishiga ko’chishlar usulini qo’llash. tayanch iboralar: tutash balkalar, tayanchlar cho’kishi, kuchlar usulini qo’llash, ko’chishlar usulini qo’llash. statik aniqmas tizimlarda jumladan tutash balkalarda tayanchlarning cho’kishi natijasida ham zo’riqishlar xosil bo’ladi.bu zo’riqishlarni aniqlashda static aniqmas tizimlarda qo’llaniladigan usullardan kuchlar va ko’chishlar usullarini ko’ramiz. quyidagi kuchlar …

4 / 7

isobga olganda quyidagicha yoziladi: tayanchlar cho’kishidan xosil bo’ladigan rich ozod xadlarni aniqlash uchun asosiy sistemaga tayanchning berilgan ko’chishidan xosil bo’lgan mch eguvchi moment epyurasi quriladi , bunda tutash balka tayanchlarining cho’kishi ich lar ma’lum , deb qaraladi. kanonik tenglamalardan zi lar aniqlangandan so’ng natijaviy eguvchi moment epyurasining ordinatalari topiladi. mya=; yakuniy moment epyuralarini tekshirish ko’ndalang kuchlarni aniqlash odatdagidek bajariladi: tutash balkalarda tayanchlar cho’kishini xisobga olishni quyidagi ikki prolyotli tutash balka misolida ko’ramiz. balkaning o’rta tayanchi =0.02mcho’kkan. balkaning bikrligi ei=20000knm2 1.kuchlar usulida xisoblaymiz: n=1 x1=2.389kn; 2.ko’chishlar usulida xisoblaymiz nk=1; ; i=ei/l; r1p=-16.2knm; r1ch=0; 6z1-16.2=0; z1=2.7; m10=m12=25.23knm; ma’ruzani mustahkamlash uchun savollar. 1. tutash balkalarda tayanchlarning cho’kishi nimaga olib keladi. 2. tayanchlarning cho’kishiga kuchlar usulini qo’llash qanday bajariladi. 3. tayanchlarning cho’kishiga ko’chishlar usulini qo’llash qanday bajariladi. foydalangan adabiytlar 1. karnovsky i.a., lebed o.i. advanced methods of structural analysis. canada.2010. 2. david johnson, advanced structural mechanics, london,2000. 3. одилхўжаев э.а., ғуломов т.г., абдукамилов т.к. …

5 / 7

.wmf oleobject13.bin image13.emf oleobject14.bin image14.emf oleobject15.bin image15.wmf oleobject16.bin image16.wmf oleobject17.bin image17.wmf oleobject18.bin image18.wmf oleobject19.bin image19.wmf oleobject20.bin image20.wmf oleobject21.bin image21.wmf oleobject22.bin image22.wmf oleobject23.bin image1.wmf image23.wmf oleobject24.bin image24.wmf oleobject25.bin image25.wmf oleobject26.bin image26.wmf oleobject27.bin oleobject28.bin image27.wmf oleobject1.bin oleobject29.bin oleobject30.bin image28.wmf oleobject31.bin oleobject32.bin image29.wmf oleobject33.bin image30.wmf oleobject34.bin image31.wmf image2.wmf oleobject35.bin image32.wmf oleobject36.bin image33.wmf oleobject37.bin image34.wmf oleobject38.bin image35.wmf oleobject39.bin image36.wmf oleobject2.bin oleobject40.bin image37.wmf oleobject41.bin image38.wmf oleobject42.bin image39.wmf oleobject43.bin image40.png image41.png image42.png image3.wmf image43.png image44.png n n n с n a в l w = n w 1 1 1 1 1 + + + + + - = n n n n с n в а l l w 1 + n w n n a l - 0 p m 1 1 + + - n n в l 1 + n w ( ) с n с n n n n n n n n а b m m m 1 1 1 …
