tutash balkalar

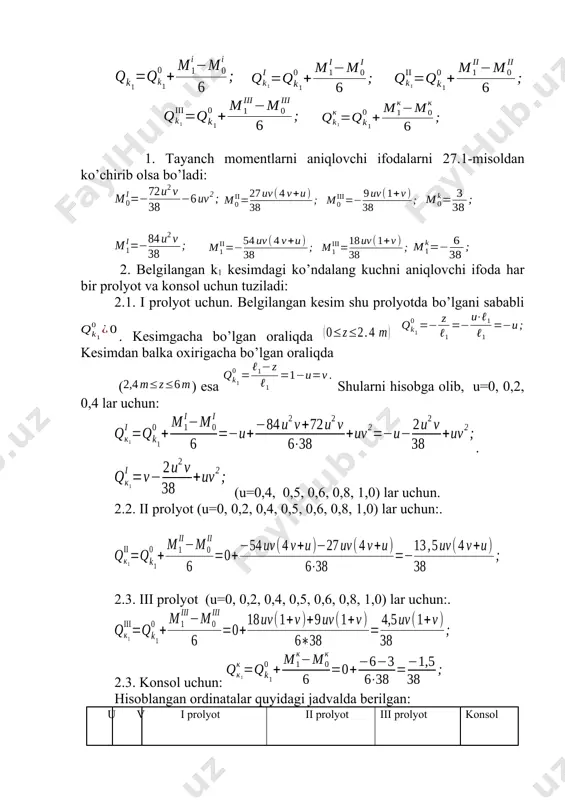

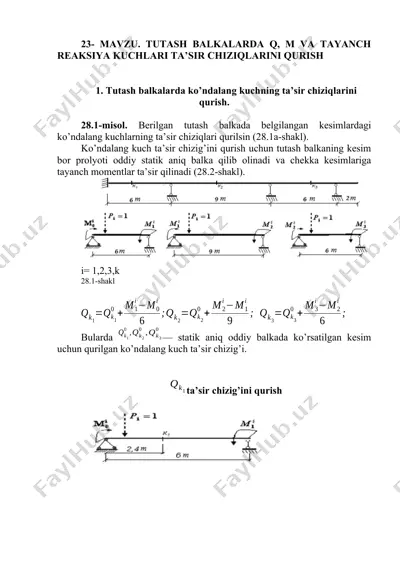

23- mavzu. tutash balkalarda q, m va tayanch reaksiya kuchlari ta’sir chiziqlarini qurish 1. tutash balkalarda ko’ndalang kuchning ta’sir chiziqlarini qurish. 28.1-misol. berilgan tutash balkada belgilangan kesimlardagi ko’ndalang kuchlarning ta’sir chiziqlari qurilsin (28.1a-shakl). ko’ndalang kuch ta’sir chizig’ini qurish uchun tutash balkaning kesim bor prolyoti oddiy statik aniq balka qilib olinadi va chekka kesimlariga tayanch momentlar ta’sir qilinadi (28.2-shakl). i= 1,2,3,k 28.1-shakl bularda — statik aniq oddiy balkada ko’rsatilgan kesim uchun qurilgan ko’ndalang kuch ta’sir chizig’i. ta’sir chizig’ini qurish 1. tayanch momentlarni aniqlovchi ifodalarni 27.1-misoldan ko’chirib olsa bo’ladi: 2. belgilangan k1 kesimdagi ko’ndalang kuchni aniqlovchi ifoda har bir prolyot va konsol uc...
