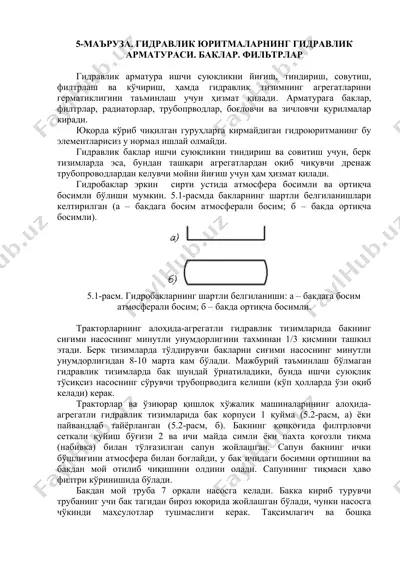

5-ma'ruza. gidravlik yuritmalarning gidravlik armaturasi. baklar. filtrlar gidravlik armatura ishchi suyuqlikni yig'ish, tindirish, sovutish, filtrlash va ko'chirish, hamda gidravlik tizimning agregatlarini germatikligini ta'minlash uchun hizmat qiladi. armaturaga baklar, filtrlar, radiatorlar, truboprvodlar, bog'lovchi va zichlovchi qurilmalar kiradi. yuqorda ko'rib chiqilgan guruhlarga kirmaydigan gidroyuritmaning bu elementlarisiz u normal ishlay olmaydi. gidravlik baklar ishchi suyuqlikni tindirish va sovitish uchun, berk tizimlarda esa, bundan tashqari agregatlardan oqib chiquvchi drenaj truboprovodlardan keluvchi moyni yig'ish uchun ham hizmat qiladi. gidrobaklar erkin sirti ustida atmosfera bosimli va ortiqcha bosimli bo'lishi mumkin. 5.1-rasmda baklarning shartli belgilanishlari keltirilgan (a – bakdaga bosim atmosferali bosim; b – bakda ortiqcha bosimli). 5.1-rasm. gidrobaklarning shartli belgilanishi: a – bakdaga bosim atmosferali bosim; b – bakda ortiqcha bosimli. traktorlarning alohida-agregatli gidravlik tizimlarida bakning sig'imi nasosning minutli unumdorligini taxminan 1/3 qismini tashkil etadi. berk tizimlarda to'ldiruvchi baklarni sig'imi nasosning minutli unumdorligidan 8-10 marta kam bo'ladi. majburiy ta'minlash bo'lmagan gidravlik tizimlarda bak shunday o'rnatiladiki, bunda …

2 / 9

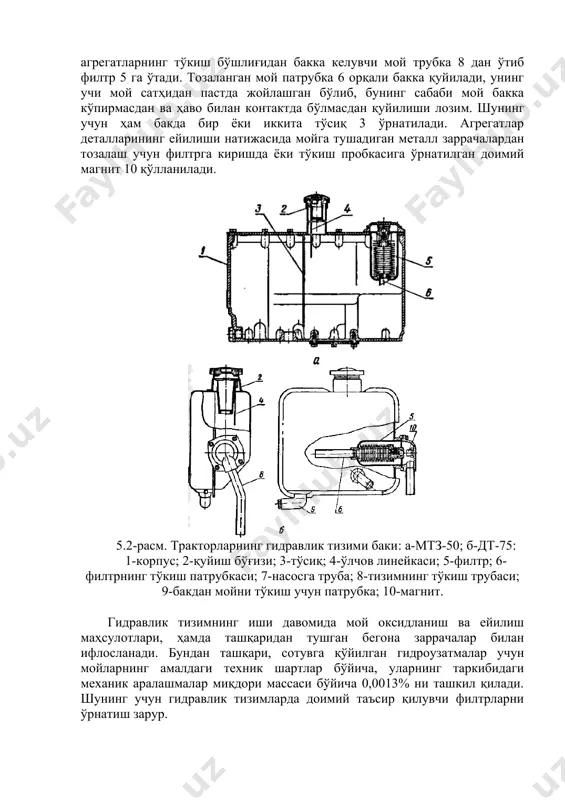

chi trubaning uchi bak tagidan biroz yuqorida joylashgan bo'ladi, chunki nasosga cho'kindi mahsulotlar tushmasligi kerak. taqsimlagich va boshqa agregatlarning to'kish bo'shlig'idan bakka keluvchi moy trubka 8 dan o'tib filtr 5 ga o'tadi. tozalangan moy patrubka 6 orqali bakka quyiladi, uning uchi moy sathidan pastda joylashgan bo'lib, buning sababi moy bakka ko'pirmasdan va havo bilan kontaktda bo'lmasdan quyilishi lozim. shuning uchun ham bakda bir yoki ikkita to'siq 3 o'rnatiladi. agregatlar detallarining eyilishi natijasida moyga tushadigan metall zarrachalardan tozalash uchun filtrga kirishda yoki to'kish probkasiga o'rnatilgan doimiy magnit 10 qo'llaniladi. 5.2-rasm. traktorlarning gidravlik tizimi baki: a-mtz-50; b-dt-75: 1-korpus; 2-quyish bo'g'izi; 3-to'siq; 4-o'lchov lineykasi; 5-filtr; 6-filtrning to'kish patrubkasi; 7-nasosga truba; 8-tizimning to'kish trubasi; 9-bakdan moyni to'kish uchun patrubka; 10-magnit. gidravlik tizimning ishi davomida moy oksidlanish va eyilish mahsulotlari, hamda tashqaridan tushgan begona zarrachalar bilan ifloslanadi. bundan tashqari, sotuvga qo'yilgan gidrouzatmalar uchun moylarning amaldagi texnik shartlar bo'yicha, ularning tarkibidagi mexanik aralashmalar miqdori massasi bo'yicha …

3 / 9

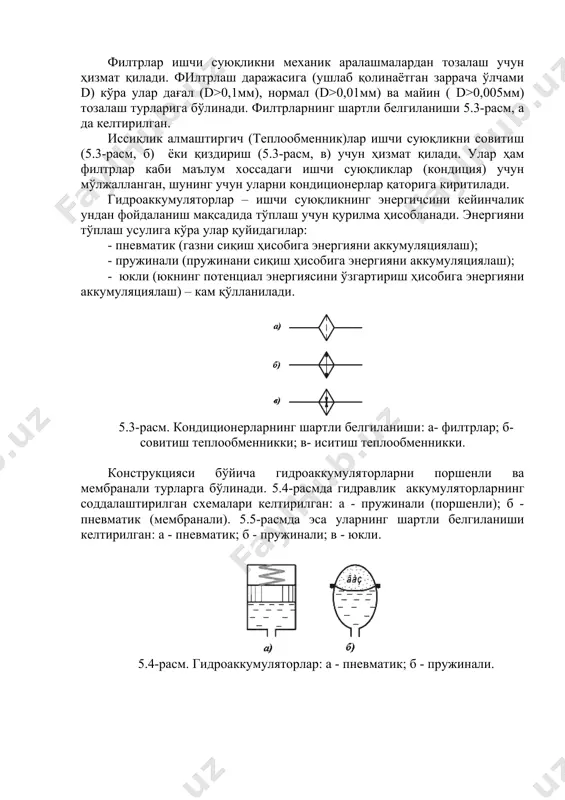

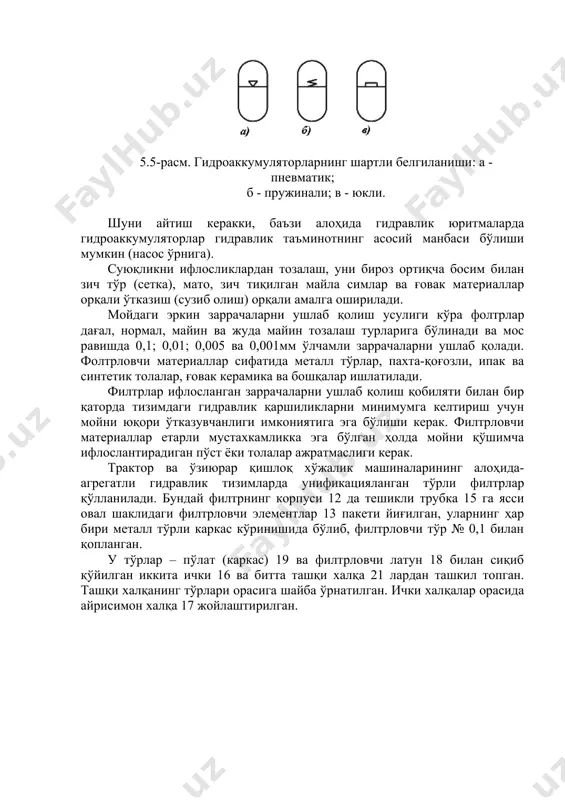

i keyinchalik undan foydalanish maqsadida to'plash uchun qurilma hisoblanadi. energiyani to'plash usuliga ko'ra ular quyidagilar: - pnevmatik (gazni siqish hisobiga energiyani akkumulyatsiyalash); - prujinali (prujinani siqish hisobiga energiyani akkumulyatsiyalash); - yukli (yukning potentsial energiyasini o'zgartirish hisobiga energiyani akkumulyatsiyalash) – kam qo'llaniladi. 5.3-rasm. konditsionerlarning shartli belgilanishi: a- filtrlar; b-sovitish teploobmennikki; v- isitish teploobmennikki. konstruktsiyasi bo'yicha gidroakkumulyatorlarni porshenli va membranali turlarga bo'linadi. 5.4-rasmda gidravlik akkumulyatorlarning soddalashtirilgan sxemalari keltirilgan: a - prujinali (porshenli); b - pnevmatik (membranali). 5.5-rasmda esa ularning shartli belgilanishi keltirilgan: a - pnevmatik; b - prujinali; v - yukli. 5.4-rasm. gidroakkumulyatorlar: a - pnevmatik; b - prujinali. 5.5-rasm. gidroakkumulyatorlarning shartli belgilanishi: a - pnevmatik; b - prujinali; v - yukli. shuni aytish kerakki, ba'zi alohida gidravlik yuritmalarda gidroakkumulyatorlar gidravlik ta'minotning asosiy manbasi bo'lishi mumkin (nasos o'rniga). suyuqlikni iflosliklardan tozalash, uni biroz ortiqcha bosim bilan zich to'r (setka), mato, zich tiqilgan mayla simlar va g'ovak materiallar orqali o'tkazish (suzib olish) orqali …

4 / 9

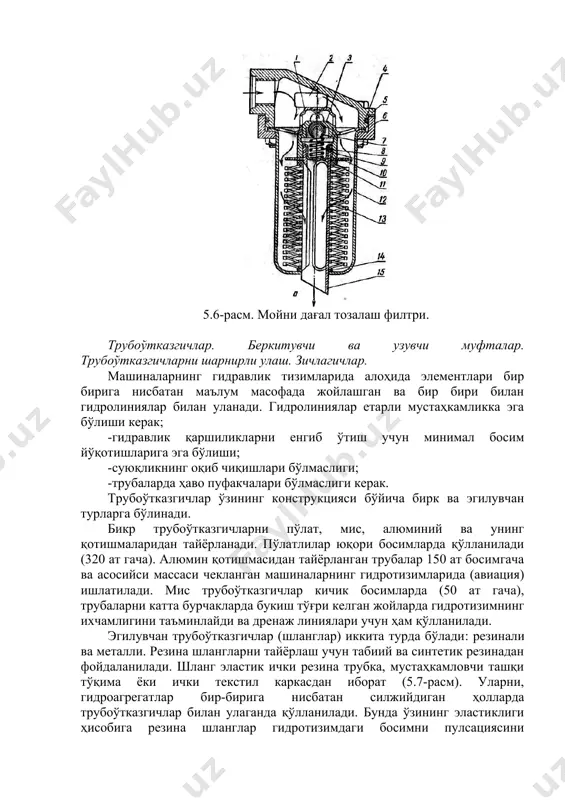

alar ajratmasligi kerak. traktor va o'ziyurar qishloq xo'jalik mashinalarining alohida-agregatli gidravlik tizimlarda unifikatsiyalangan to'rli filtrlar qo'llaniladi. bunday filtrning korpusi 12 da teshikli trubka 15 ga yassi oval shaklidagi filtrlovchi elementlar 13 paketi yig'ilgan, ularning har biri metall to'rli karkas ko'rinishida bo'lib, filtrlovchi to'r № 0,1 bilan qoplangan. u to'rlar – po'lat (karkas) 19 va filtrlovchi latun 18 bilan siqib qo'yilgan ikkita ichki 16 va bitta tashqi xalqa 21 lardan tashkil topgan. tashqi xalqaning to'rlari orasiga shayba o'rnatilgan. ichki xalqalar orasida ayrisimon xalqa 17 joylashtirilgan. 5.6-rasm. moyni dag'al tozalash filtri. truboo'tkazgichlar. berkituvchi va uzuvchi muftalar. truboo'tkazgichlarni sharnirli ulash. zichlagichlar. mashinalarning gidravlik tizimlarida alohida elementlari bir biriga nisbatan ma'lum masofada joylashgan va bir biri bilan gidroliniyalar bilan ulanadi. gidroliniyalar etarli mustahkamlikka ega bo'lishi kerak; -gidravlik qarshiliklarni engib o'tish uchun minimal bosim yo'qotishlariga ega bo'lishi; -suyuqlikning oqib chiqishlari bo'lmasligi; -trubalarda havo pufakchalari bo'lmasligi kerak. truboo'tkazgichlar o'zining konstruktsiyasi bo'yicha birk va egiluvchan turlarga bo'linadi. …

5 / 9

yoki ichki tekstil karkasdan iborat (5.7-rasm). ularni, gidroagregatlar bir-biriga nisbatan siljiydigan hollarda truboo'tkazgichlar bilan ulaganda qo'llaniladi. bunda o'zining elastikligi hisobiga rezina shlanglar gidrotizimdagi bosimni pulsatsiyasini kamaytiradi. ular quyidagi kamchiliklarga ega: bosim shzgarganda ularning qo'zg'alishi; gidrotizim umumiy bikrligining kamayishi; kam muddat hizmat qilishi (1,5…3 yil). shuning uchun mashinalarning gidravlik tizimlarini loyihalashda rezina shlanglarni imkon qadar kam ishlatish kerak. 5.7-rasm. to'qimali shlanglarning kontruktsiyalari sxemalari: 1-ichki rezina qatlam; 2-metalli to'qima; 3-oraliq rezina qatlam; 4-tashqi rezina qatlami. metall shlanglar bronza yoki po'lat lentadan gofrali ichki truba va tashqi simli to'qimadan tashkil topgan (5.8-rasm). lenta o'ramlari orasida zichlagich bor. paxta ip zichlagichli shlanglar ishchi suyuqlikning harorati 110º s gacha, asbestli zichlagich 300º s bo'lgan haroratgacha mo'ljallangan. metall shlanglar gidrotizimlarning o'ziga xos ekspluatatsiya sharoitlarida agressiv ishchi suyuqliklar bilan kontraktda bo'lganda ishlatiladi. 5.8-rasm. metalli shlanglar: 1-profillangan lenta; 2-zichlagich; 3-simli to'qima. bog'lovchilar. alohida truba va gidroagregatlar yagona gidrotizimga bog'lovchilar yordamida yig'iladi. bundan tashqari, bog'lovchilar gidravlik tizimda texnologik ajratkichlar …
