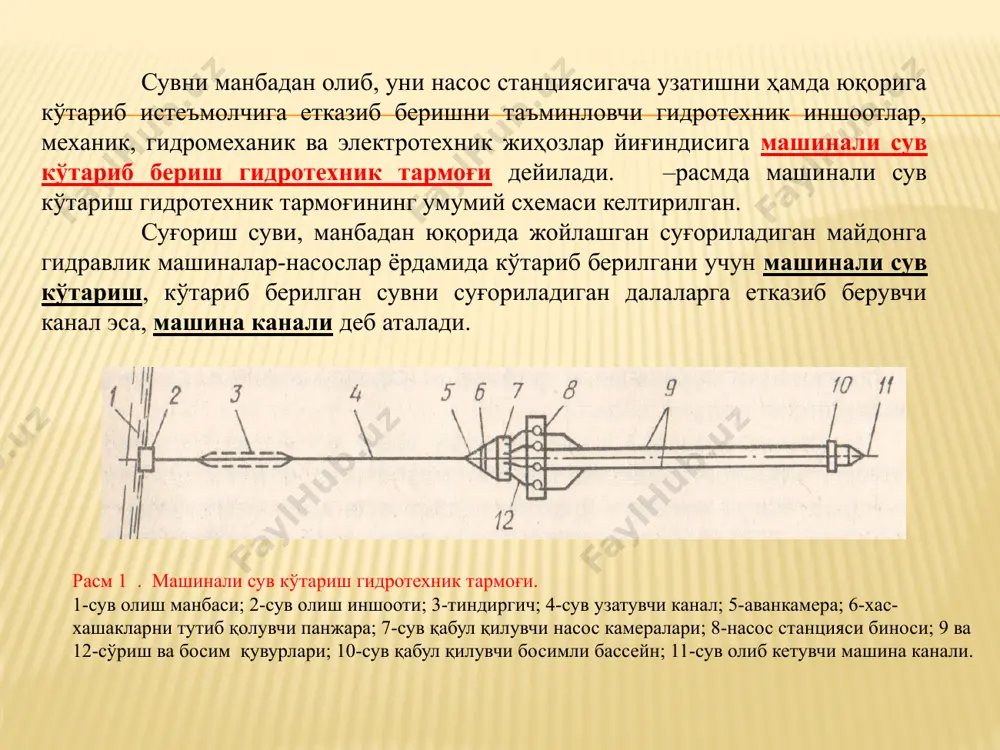

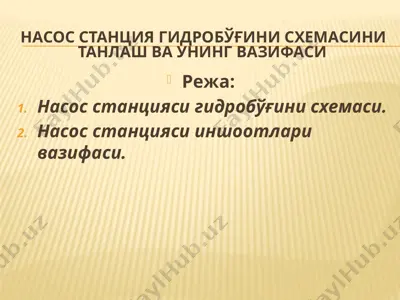

1685795891.pptx /docprops/thumbnail.jpeg насос станция гидробўғини схемасини танлаш ва унинг вазифаси насос станция гидробўғини схемасини танлаш ва унинг вазифаси режа: насос станцияси гидробўғини схемаси. насос станцияси иншоотлари вазифаси. сувни манбадан олиб, уни насос станциясигача узатишни ҳамда юқорига кўтариб истеъмолчига етказиб беришни таъминловчи гидротехник иншоотлар, механик, гидромеханик ва электротехник жиҳозлар йиғиндисига машинали сув кўтариб бериш гидротехник тармоғи дейилади. –расмда машинали сув кўтариш гидротехник тармоғининг умумий схемаси келтирилган. суғориш суви, манбадан юқорида жойлашган суғориладиган майдонга гидравлик машиналар-насослар ёрдамида кўтариб берилгани учун машинали сув кўтариш, кўтариб берилган сувни суғориладиган далаларга етказиб берувчи канал эса, машина канали деб аталади. расм 1 . машинали сув кўтариш гидротехник тармоғи. 1-сув олиш манбаси; 2-сув олиш иншооти; 3-тиндиргич; 4-сув узатувчи канал; 5-аванкамера; 6-хас-хашакларни тутиб қолувчи панжара; 7-сув қабул қилувчи насос камералари; 8-насос станцияси биноси; 9 ва 12-сўриш ва босим қувурлари; 10-сув қабул қилувчи босимли бассейн; 11-сув олиб кетувчи машина канали. машинали сув кутариш гидротехни бугини. 1-сув манбаи. 2- сув …

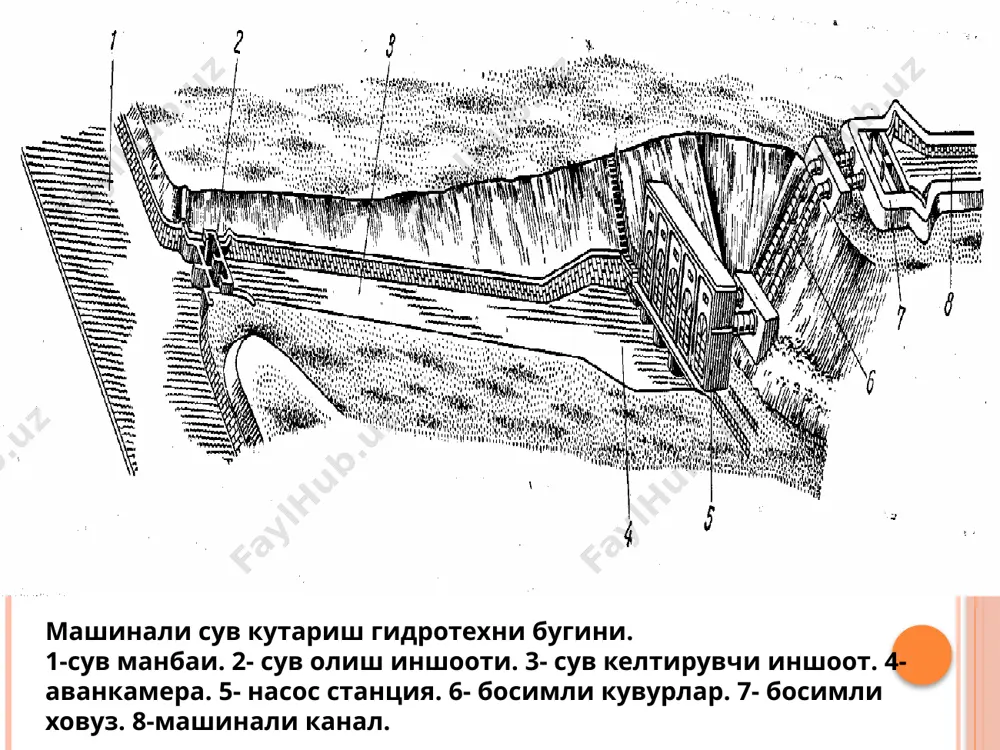

диргичлар ўрнатилмайди. 1 -расмда машинали сув кўтариш гидротехник тармоғининг умумий схемаси ва уларнинг вазифалари келтирилган сув олиш манбаси - насос станциясига белгиланган даврда ишончли сув олиш имконини бериши, сув олиш нуқтаси ҳар қандай гидрологик шаритда ҳам ўзгармасдан қолиши, сув сатҳи катта миқдорда ўзгармаслиги лозим. суғориш насос станциялари асосан дарёлар, ирригация каналлари, сув омборлари, каллектор - дренаж тизимлари, сойлар, кўллар, булоқлар, тик қудуқлар ва бошқа манбалардан сув оладилари. сув олиш иншооти – манбадаги сувни сув узатиш каналига ўтказиб беради. насос станциясининг сув бериш графигига мос, ҳар қандай гидрологик ва иқлим шароитида, белгиланган миқдордаги сувни олиши зарур. бундан ташқари, сув олиш иншооти сув таркибидаги ҳар хил оқизиқларни ушлаб қолиши, балиқларнинг сув узатувчи каналга тушмаслиги-ни таъминлаши, насос станцияси иншоотларини таъмирлаш ва тозалаш пайтида сувни ўтказмайдиган қурилма(мослама)ларга эга бўлиши зарур. сув узатиш канали – сув олиш иншоотидан тушаётган сувни насос станцияси аванкамерасига узатади. очиқ канал ёки ёпиқ қувур кўринишида бўлиши мумкин. насос станциясининг сув …

инишида бўлиб, асосий вазифаси - насос агрегатлари сўриш қувурларига сувни бир хил текис миқдорда етказиб беришдир. сув узатиш каналининг ўқига нисбата ҳар икки томонга 22,5о бурчак остида кенгайиб боради. сув қабул қилувчи насос камералари – аванкамерадаги сувни бир текисда қабул қилиб сўриш қувурларига узатади. насос агрегатларининг сўриш қобилияти, унинг кавитацион ҳусусиятлари, ҳамда сув етказиб бериш иншоотидаги сув сатҳи ўзгаришини ҳисобга олиб лойҳа қилинади. иншоот ўлчамлари, сўриш жараёнинг нормал ҳолатда ўтишини таъминлаши зарур. сўриш (узатиш) қувурлари – насос камераларидаги сувни насос ёрда-мида сўриб-кўтариб, босимли қувурга узатади. сўриш қувурлари ҳар бир насос агрегатига бир донадан бўлиши ёки умумий сув олиш коллекторига уланиши мумкин. уларни сув сатҳига нисбатан ўрнатишда, насос камералари тубидаги лойқаларни сўрмаслигини ҳамда сув юзасида сўриш қувурига ҳаво олиб кирувчи уюрмалар ҳосил бўлмаслигини таъминлаш зарур. насос станцияси биноси - асосий ва ёрдамчи жиҳозлар, бошқарув пульти, энергия тақсимлаш қурилмалари, устахоналар, хизмат хоналари ва бошқаларни ўзига жойлаштирадиган бино ҳисобланади. босим қувурлари - насос …

тушиб кетмаслигини таъминлайди. унинг ўлчамлари гидравлик ҳисоблар натижасида аниқланади. сув чиқариш иншоотларининг асосий вазифаси - босимли қувурлардан чиқаётган сувни қабул қилиб, уни машина каналига узатишдан иборатдир. насослар тўхтаб қолганда сув чиқариш иншоотидаги сув, орқага қайтиб кетмаслиги учун, сув чиқариш иншооти, тез ёпиладиган сув дарвозалари, дроссел ёки клапан ва сифонлар билан таъминланади. сув чикариш иншоотлари асосий вазифасидан ташқари яна қуйдаги вазифаларни бажарадилар 1. ҳамма босимли қувурлардан келаётган сувни йиғиб машина каналига йўналтиради. 2. насос агрегати тўхтаб қолганда, сувни орқага қайтмаслигини таъминлайди. 3. босим қувурларидан чиқаётган ортиқча сув энергиясини сўндиради. 4. кўтариб берилаётган сув, бир неча машина каналига бўлинадиган бўлса, уни мос равишда бўлинишини таъминлайди. сув чиқариш босимли иншоотлари қуйидаги аломатларига қараб классификацияланиши мумкин сув олиб кетиш машина канали – сув чиқариш босимли иншоотидан сувни қабул қилиб уни истеъмолчиларга етказиб берувчи иншоот ҳисобланади. суғориш насос станциялари таркибига асосий иншоотлардан ташқари ёрдамчи бинолар, йўллар, кўприклар, ичимлик суви билан таъминлаш қурилмалари, канализация ва иссиқлик …

к тармоқ таркибига киритилади. насос станцияларини белгиланган жойларга қурилиши, олиб келувчи каналнинг узунлиги, олиб келувчи каналнинг бошида алоҳида турувчи сув ўтказиш иншоотини қуриш, босим қувури узунлиги, диаметри ва ўрнатиш усули техник-иқтисодий ҳисоблар билан асослаб берилади. масалан, насос станцияси қуриладиган жойни танлаш учун насос станцияси бар неча вариантда жойлаштирилади ва кетадиган ҳаражатлар ҳисобланади. қайси вариантда ҳаражатлар кам бўлса, шу вариант қурилиш учун қабул қилинади. танланган гидротехник тармоқнинг асосий вазифаси - сув истеъмол қилиш графигига мос равишда сувни манбадан олиб уни истеъмолчига етказиб беришдан иборатдир. referat mavzulari 1. jahonda va o’zbekiston respublikasida mashinali suv ko’tarish tarixi. 2. o’zbekiston respublikasi nasos stansiyalari to’g’risida ma’lumotlar. 3. n. s. jixozlari. 4. maxsus nasoslar. image4.png image5.png image6.jpeg image7.jpeg image8.jpeg image9.jpeg image10.png
