elektr yuritma va boshqarish apparaturasi elektr yuritma va boshqarish apparaturasi elektr dvigatelllrning qizishi va sovitilishi reja: 1. elektr dvigatelllrning qizishi va sovitilishi 2. dvigatellarning ish rejimlari va ularning quvvatini hisoblash 3. uzoq muddatli rejim ish jarayonlarini mexanizatsiyalash va avtomatlashtirish uchun qo’llaniladigan elektromexanik tizimga elektr yuritma deyiladi. elektr yuritma boshqaruvchi va uzatish qurilmalaridan, dvigatelning o’zidan va ishchi mexanizmdan iborat. boshqaruvchi qurilma elektr yuritmaning ishini boshqaradi. masalan, kuchlanish qiymatini va chastotasini, ishchi mexanizmi quvvatini, dvigatelning aylanish yunalishini. uzatish mexanizmi ishchi mexanizmning aylanish tezligini o’zgartirib beradi. lekin u reduktor sifatida ham tayyorlanishi mumkin. bunda uzatish mexanizmi yordami bilan yuritmaning tezligini o’zgartirish mumkin emas. hozirgi vaqtda elektr yuritmalar uchta guruhta bo’linadi: 1) guruhli, 2) yakka, 3) ko’p dvigatelli. guruxli yuritmada bitta dvigatel uzatish qurilmalari yordamida ko’p mexanizmlarni harakatga keltiradi. yakka yuritmalarda ishchi mexanizm shaxsiy dvigatel yordamida xarakatga keltiriladi. lekin ishchi mexanizmning elementlari uzatishlar orkali o’sha dvigatel bilan ulanadi. ko’p dvigatelli yuritmalarda ishchi mexanizmning har …

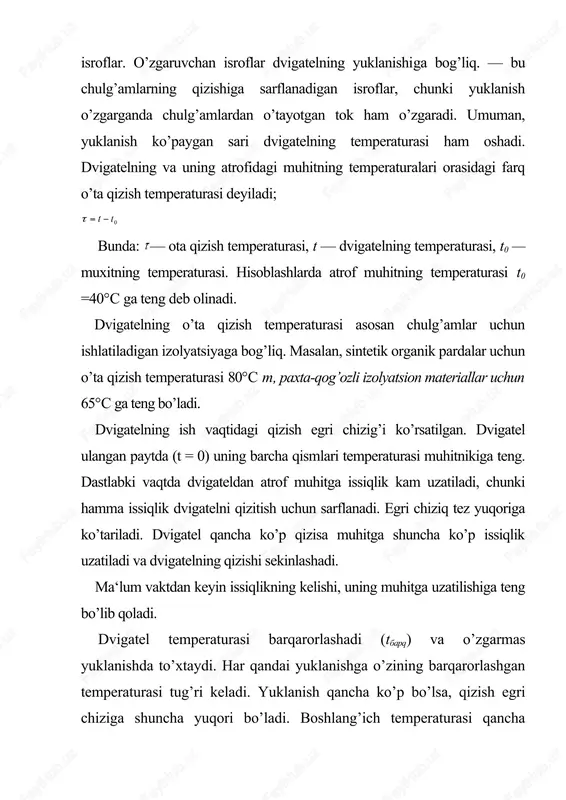

2 / 20

sarflanadigan isroflar, chunki yuklanish o’zgarganda chulg’amlardan o’tayotgan tok ham o’zgaradi. umuman, yuklanish ko’paygan sari dvigatelning temperaturasi ham oshadi. dvigatelning va uning atrofidagi muhitning temperaturalari orasidagi farq o’ta qizish temperaturasi deyiladi; bunda: — ota qizish temperaturasi, t — dvigatelning temperaturasi, t0 — muxitning temperaturasi. hisoblashlarda atrof muhitning temperaturasi t0 =40°s ga teng deb olinadi. dvigatelning o’ta qizish temperaturasi asosan chulg’amlar uchun ishlatiladigan izolyatsiyaga bog’liq. masalan, sintetik organik pardalar uchun o’ta qizish temperaturasi 80°s t, paxta-qog’ozli izolyatsion materiallar uchun 65°s ga teng bo’ladi. dvigatelning ish vaqtidagi qizish egri chizig’i ko’rsatilgan. dvigatel ulangan paytda (t = 0) uning barcha qismlari temperaturasi muhitnikiga teng. dastlabki vaqtda dvigateldan atrof muhitga issiqlik kam uzatiladi, chunki hamma issiqlik dvigatelni qizitish uchun sarflanadi. egri chiziq tez yuqoriga ko’tariladi. dvigatel qancha ko’p qizisa muhitga shuncha ko’p issiqlik uzatiladi va dvigatelning qizishi sekinlashadi. ma‘lum vaktdan keyin issiqlikning kelishi, uning muhitga uzatilishiga teng bo’lib qoladi. dvigatel temperaturasi barqarorlashadi (tbarq) va o’zgarmas …

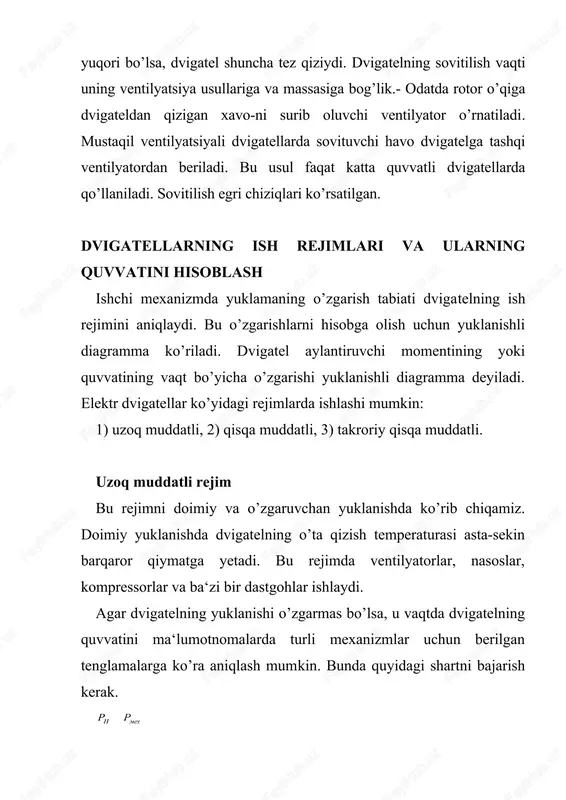

3 / 20

atelning ish rejimini aniqlaydi. bu o’zgarishlarni hisobga olish uchun yuklanishli diagramma ko’riladi. dvigatel aylantiruvchi momentining yoki quvvatining vaqt bo’yicha o’zgarishi yuklanishli diagramma deyiladi. elektr dvigatellar ko’yidagi rejimlarda ishlashi mumkin: 1) uzoq muddatli, 2) qisqa muddatli, 3) takroriy qisqa muddatli. uzoq muddatli rejim bu rejimni doimiy va o’zgaruvchan yuklanishda ko’rib chiqamiz. doimiy yuklanishda dvigatelning o’ta qizish temperaturasi asta-sekin barqaror qiymatga yetadi. bu rejimda ventilyatorlar, nasoslar, kompressorlar va ba‘zi bir dastgohlar ishlaydi. agar dvigatelning yuklanishi o’zgarmas bo’lsa, u vaqtda dvigatelning quvvatini ma‘lumotnomalarda turli mexanizmlar uchun berilgan tenglamalarga ko’ra aniqlash mumkin. bunda quyidagi shartni bajarish kerak. rn — dvigatelning nominal quvvati, — mexanizmning quvvati. masalan, ventilyatorni aylantiradigan dvigatelning quvvati quyidagi ifoda buyicha anikdanadi: kvt bunda: q — ventilyatorning ish unumi (m3/s), n — to’liq bosim (pa), — ventilyatorning foydali ish koeffitsienta, — uzatish koeffitsienti (ventilyator dvigatelning o’qiga o’rnatilgan), rh dvigatelning hisoblangan quvvati. endi kataloglardan kerakli dvigatelni tanlaymiz. uning kuvvati rx ga teng yoki …

4 / 20

vomida dvigatel quvvatlari yo’qotishlari, — tsikl vakti davomida dvigateldagi o’rtacha quvvat yo’qotishlari, — tsikl vakti davomida nominal quvvat bilan ishlayotgan dvigatelning quvvat yo’qotishlari. bu usulni o’zgarmas va o’zgaruvchan tok dvigatellarini tanlashda ishlatish mumkin; dvigatellarning quvvatyni ekvivalent kattaliklar usuli bilan tanlash mumkin. masalan, dvigatel quvvatini ekvivalent tok usuli yordamida tanlash mumkin. buning uchun tsikl tts davomida ozgarib turadigan tokni shunday o’zgarmaydigan tok bilan almashtiriladiki, uning shu vaqt ichidagi issiqlik ta‘siri o’zgaruvchan tokning issiqlik ta‘siriga teng kuchli bo’ladi. bu tok ekvivalent tok 1zkv deyiladi va uning qiymati quyidagi ifodadan topiladi: bunda: i1, i2 ... in t1,t2... tn va h.k. vaqtlar davomida o’tayotgan toklarning qiymatlari; tyu, tm — dvigatelning yurgizish va tormozlash vaqtlari; k1, — dvigatelni yurgizish va tormozlash vaqtida issiqlik chiqishi sharoitining yomonlashishini hisobga oladigan koeffitsient (o’zgarmas tok dvigatellari uchun k1=0,75, asinxron dvigatellar uchun (k1=0,5). ekvivalent tok tanlanadigan dvigatelning tokiga teng yoki undan kichik bo’lishi kerak: bu usul chuqur va ariqchasi ikki …

5 / 20

rib beruvchi mashina.istemol qiladigan tok turiga qarab o’zgarmas va o’zgaruvchan elektr dvigatellariga bo’linadi.o’zgarmas tok elektr dvigatellarida valning aylanishlar chastotasi(soni) ravon rostlab turish mumkin.shuning uchun valning aylanishlar chastotasitez-tez o’zgarib turishi lozim bo’lgan hollarda shunday dvigatellar ishlatiladi. o’zgarmas tok elektr dvigatellarida uch xil sxemali: parallel uyg’onish, ketma-ket uyg’onishli va aralash uyg’onishli qilib ishlab chiqariladi.o’zgaruvchan tok elektr dvigatellar jumlasiga asinxron dvigatel sinxron va kollektorli elektr digatellar kiradi.asinxron elektr dvigatel eng ko’p ishlatiladi.sinxron elektr dvigatelda valning aylanishlar chastotasiistemol qilinadigan tokning chastotasiga qatiy bog’liq bo’ladi.bunday dvigatellar eng quvvatli yuritmalarda ishlatiladi. elektr dvigatellar elektr dvigatellar turlari elektr dvigatelllar ochiq , berk va germetik turlarga bo’linasi.portlashga xavfsiz elektr dvigatellar ham bor.bunday dvigatellar ichida gaz portlaganida alanga tashqariga chiqmaydi.elektr dvigatellar sanoatda, uy ro’zg’orda va transportda ko’p ishlatiladi.elektr dvigatellar ishlab chiqarish kundalik hayotimizda keng qo’llanilmoqda.zavod sinovlarida o’tgan yangi dvigatel bir necha yil davomidato’g’ri ishlashi mumkin.  elektr dvigatellarning qizishi va sovushi har qanday eletr dvigatelning ishi elektr energiyasini isroflanishi …

6 / 20

temperaturasi asosan chulg’amlar uchun ishlatiladigan izolyotsiyaga bog’liq.masalan sintetik organik pardalar uchun o’ta qizish temperaturasi 80c ga, paxta-qog’ozli izolyatsion materiallar uchun o’ta qizish temperaturasi 65 c ga teng bo’ladi.dvigatel ulangan paytda uning barcha qismlari temperaturasi nuhitnikiga teng bo’ladi.  asinxron elektr dvigatel dastlabki vaqtda dvigatelning atrof-muhitga issiqlik kam uzatiladi, chunki hamma issiqlik dvigatelni qizishi uchun ketadi.egri chiziq tez yuqoriga ko’tariladi.dvigatel qancha ko’p qizisa muhitga shuncha ko’p issiqlik uzatiladi va dvigatelning qizishi sekinlashadi. aksincha holatda esa dvigatel soviydi.ma’lum vaqtdan keyin issiqlikning kelishi uning muhitga uzatilishuga teng bo’lib qoladi. dvigatelning ishlamay qolishi bir qator sabablaga ko’ra kelib chiqishi mumkin.ular ko’pincha tashish, saqlash va o’rnatish qoidalarining buzilishi, shuningdek, qabul qilinmaydigan ish rejimlaridan foydalanishni o’z ichiga oladi.keskin zarbalar uzoq muddatli tebranish va zarbalar dvigatel elementlarining yaxlitligini buzilishiga olib keladi va ish paytida qizib ketishiga olib keladi.dvigatel uzoq vaqt ochiq havoda saqlansa oast harorat va yuqori namlik tasirida bo’lsa undan ham yomonroqdir. agar dvigatel yoqilganda rotor …
