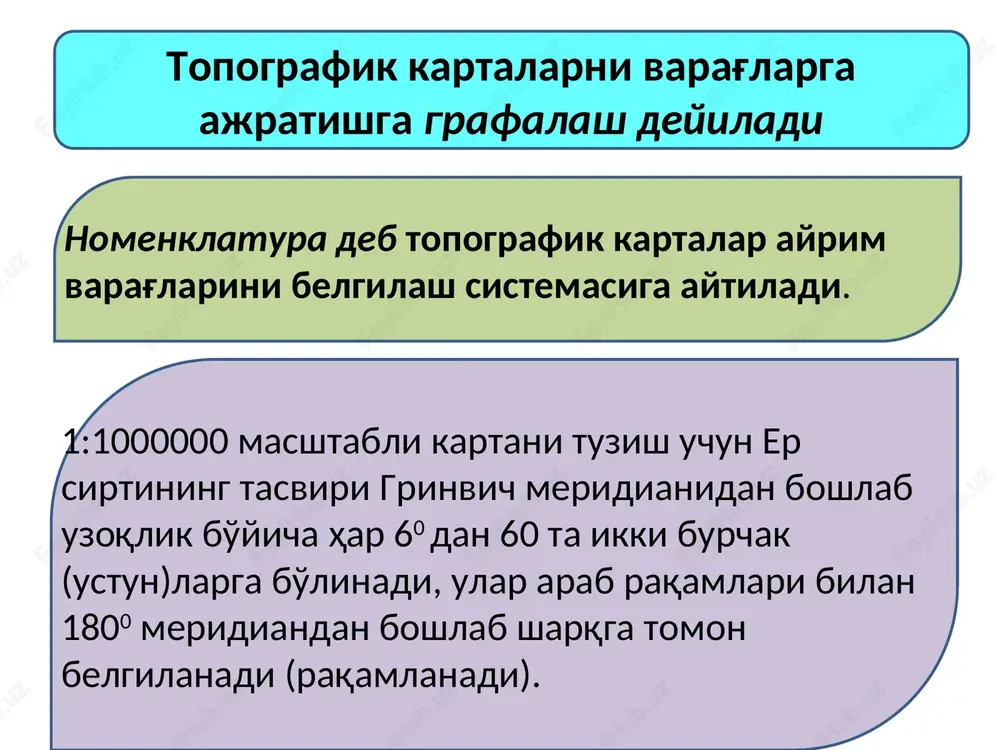

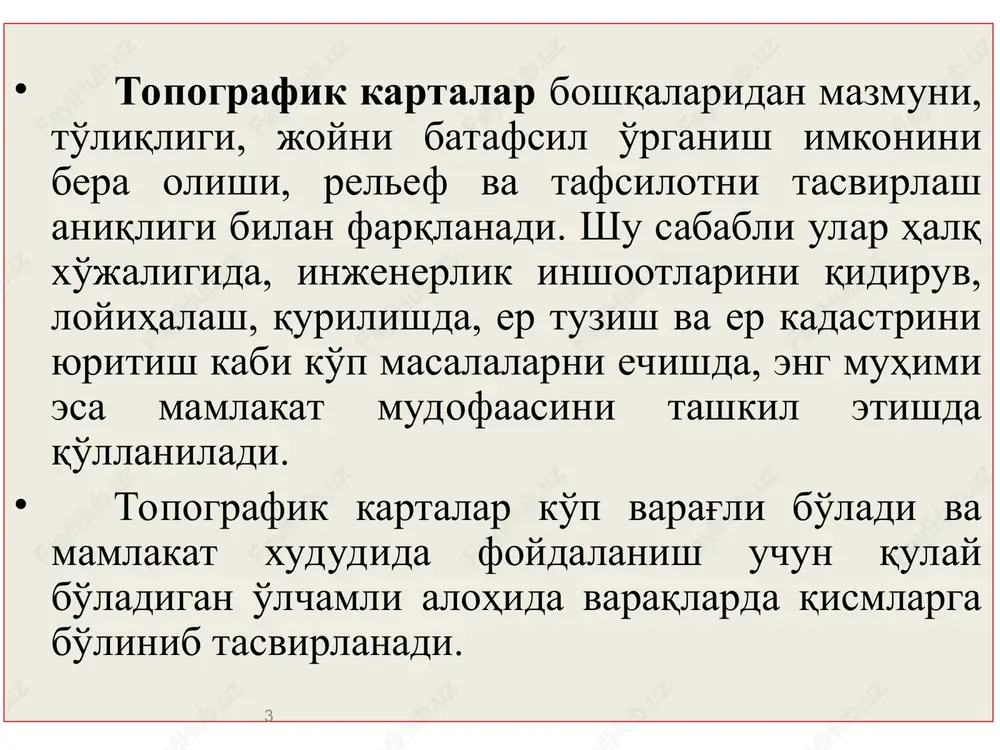

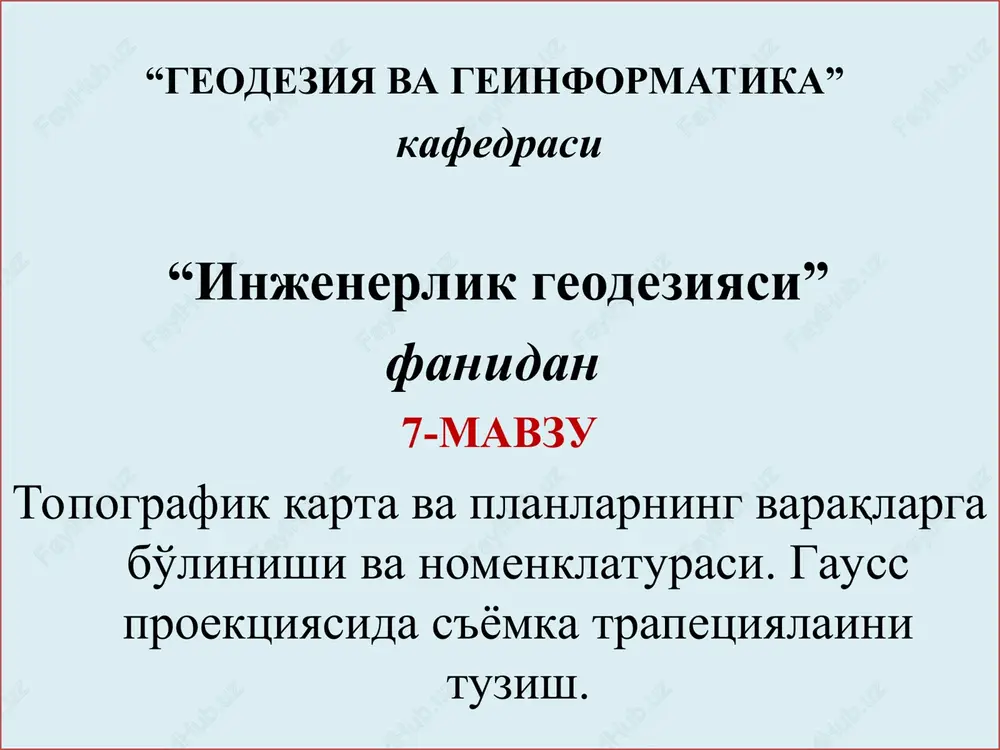

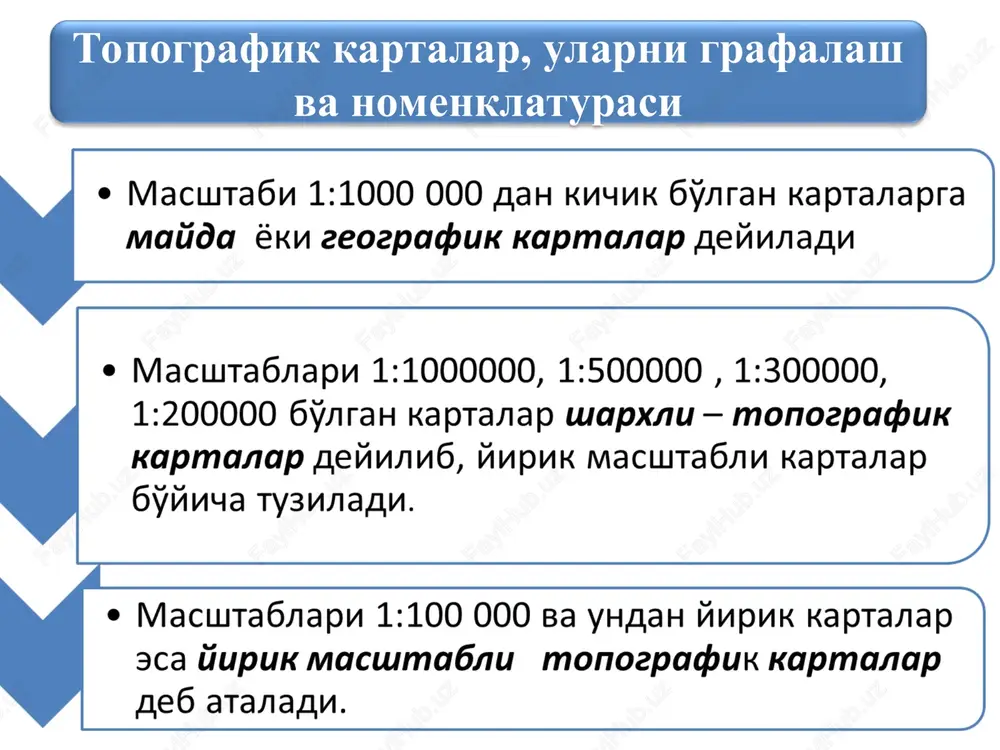

slayd 1 “geodeziya va geinformatika” kafedrasi “injenerlik geodeziyasi” fanidan 7-mavzu topografik karta va planlarning varaqlarga bo'linishi va nomenklaturasi. gauss proektsiyasida s'yomka trapetsiyalaini tuzish. topografik kartalar, ularni grafalash va nomenklaturasi topografik kartalar boshqalaridan mazmuni, to'liqligi, joyni batafsil o'rganish imkonini bera olishi, relef va tafsilotni tasvirlash aniqligi bilan farqlanadi. shu sababli ular halq xo'jaligida, injenerlik inshootlarini qidiruv, loyihalash, qurilishda, er tuzish va er kadastrini yuritish kabi ko'p masalalarni echishda, eng muhimi esa mamlakat mudofaasini tashkil etishda qo'llaniladi. topografik kartalar ko'p varag'li bo'ladi va mamlakat xududida foydalanish uchun qulay bo'ladigan o'lchamli alohida varaqlarda qismlarga bo'linib tasvirlanadi. * topografik kartalarni varag'larga ajratishga grafalash deyiladi nomenklatura deb topografik kartalar ayrim varag'larini belgilash sistemasiga aytiladi. 1:1000000 masshtabli kartani tuzish uchun er sirtining tasviri grinvich meridianidan boshlab uzoqlik bo'yicha har 60 dan 60 ta ikki burchak (ustun)larga bo'linadi, ular arab raqamlari bilan 1800 meridiandan boshlab sharqga tomon belgilanadi (raqamlanadi). 1-chizma. 1:1000 000 masshtabli karta varag'i nomenklaturasi * …

2 / 11

karta varag'ining 1/36 qismini tashkil qiladi va 1:1000000 varaq nomenklaturasidan keyin joylashgan rim raqamlari bilan belgilanadi - n-34-vii (6-chizma). nuqtaning geografik koordinatalari kengligi =54041'49" va uzoqligi 18005'25" bo'lgan nuqta joylashgan masshtablari 1:1000 000-1:10000 bo'lgan kartalar varag'larini er shari sirtidagi kenglik va uzoqlik bo'yicha romlarning o'lchamlari, nomenklaturasi va karta varaqlari soni keltirilgan. yuqorida yozilganlardan 1:1000 000 masshtabli kartadan yirikroq masshtabli kartalar varaqlari nomenklaturasiga har bir masshtab varaqlarini belgilash uchun qabul qilingan harf yoki sonni ma'lum tartibda qo'shish orqali hosil qilinadi. kartalar masshtabi romlar o'lchamlari nomenklatura misoli kartalar varaqlari soni kenglik uzoqlik 1:1 000 000 40 60 n-34 - 1:500 000 20 30 n-34-a 4-1:1000000 1:300 000 1020' 20 i-n-34 9- "-" 1:200 000 40' 10 n-34-vii 36 "-" 1:100 000 20' 30' n-34-37 144 "-" 1:50 000 10' 15' n-34-37-b 4-1:100000 1:25 000 5' 7'30'' n-34-37-b-v 4-1:50 000 "-" 1:10 000 2' 30'' 3'45'' n-34-37-b-v-4 4-1:25 000 "-" * 34 31 …
