1 / 21

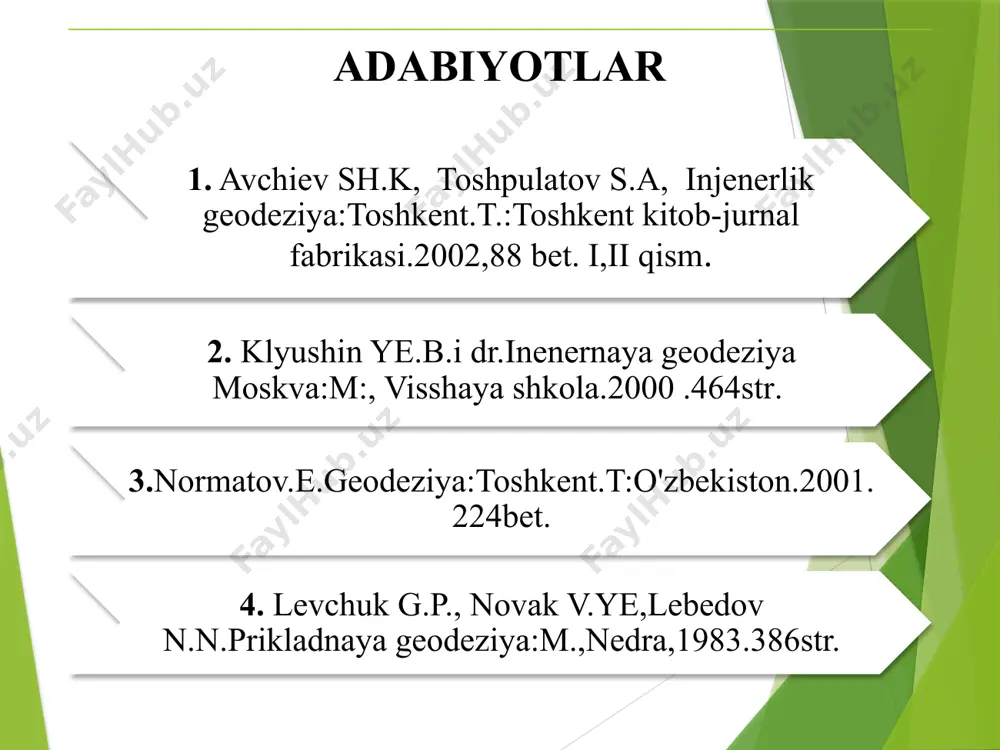

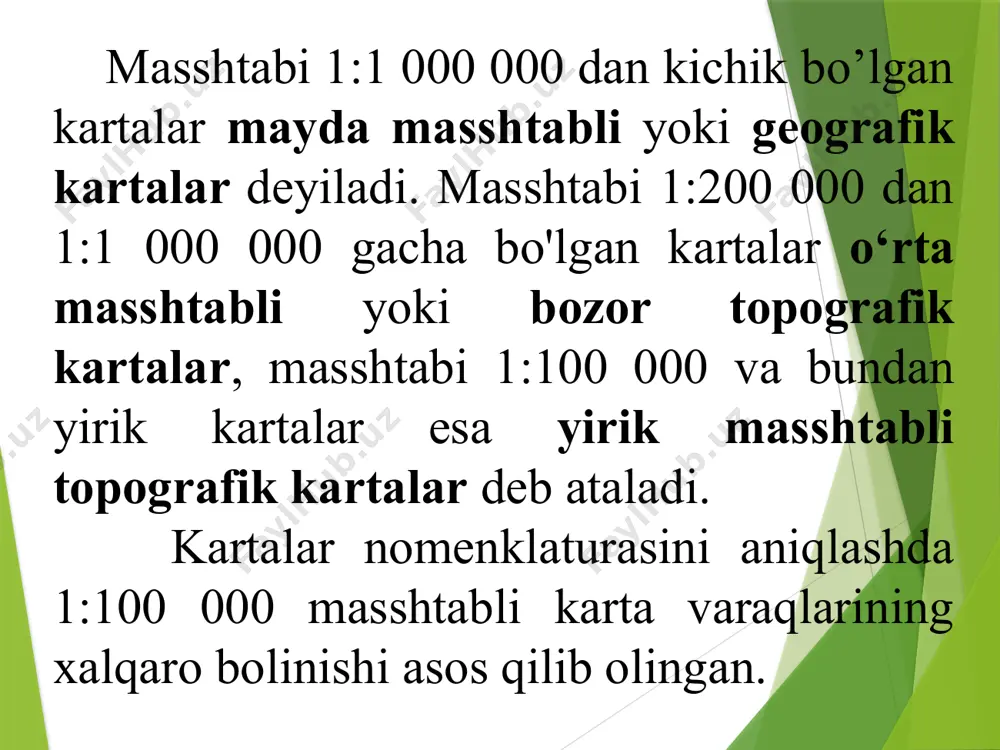

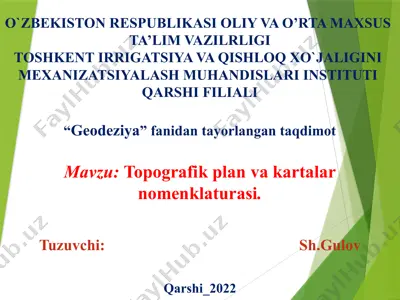

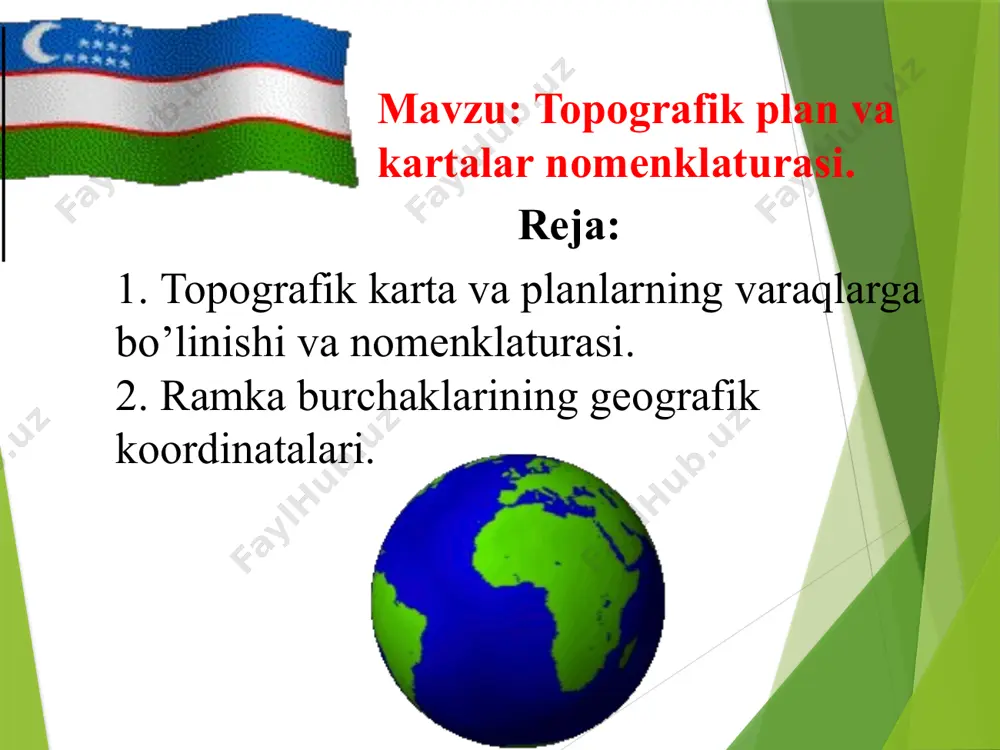

слайд 1 o`zbekiston respublikasi oliy va o’rta maxsus ta’lim vazilrligi toshkent irrigatsiya va qishloq xo`jaligini mexanizatsiyalash muhandislari instituti qarshi filiali “geodeziya” fanidan tayorlangan taqdimot mavzu: topografik plan va kartalar nomenklaturasi. tuzuvchi: sh.gulov qarshi_2022 mavzu: topografik plan va kartalar nomenklaturasi. reja: 1. topografik karta va planlarning varaqlarga bo’linishi va nomenklaturasi. 2. ramka burchaklarining geografik koordinatalari. аdаbiyotlar 2. klyushin ye.b.i dr.inenernaya geodeziya moskva:m:, visshaya shkola.2000 .464str. 3.normatov.e.geodeziya:toshkent.t:o'zbekiston.2001.224bet. 4. levchuk g.p., novak v.ye,lebedov n.n.prikladnaya geodeziya:m.,nedra,1983.386str. 1. avchiev sh.k, toshpulatov s.a, injenerlik geodeziya:toshkent.t.:toshkent kitob-jurnal fabrikasi.2002,88 bet. i,ii qism. masshtabi 1:1 000 000 dan kichik bo’lgan kartalar mayda masshtabli yoki geografik kartalar deyiladi. masshtabi 1:200 000 dan 1:1 000 000 gacha bo'lgan kartalar o‘rta masshtabli yoki bozor topografik kartalar, masshtabi 1:100 000 va bundan yirik kartalar esa yirik masshtabli topografik kartalar deb ataladi. kartalar nomenklaturasini aniqlashda 1:100 000 masshtabli karta varaqlarining xalqaro bolinishi asos qilib olingan. bu masshtabdagi kartaning har bir varag‘i uzoqlik bo'yicha 6°, …

2 / 21

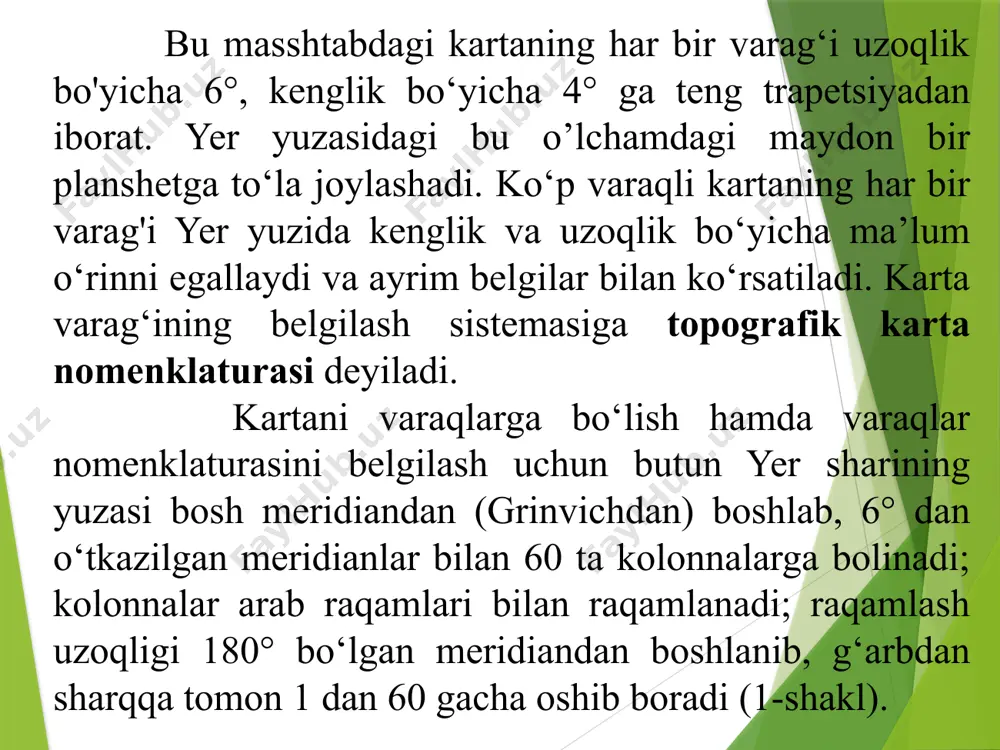

n 1 dan 60 gacha oshib boradi (1-shakl). kolonnalar va koordinata zonalari raqamlari orasidagi boglanish quyidagicha ifodalanadi: n = q — 30, n — gausskryuger koordinatalari zona raqami, q — 1:1 000 000 masshtabdagi karta kolonna raqami. kolonnalar ekvatordan boshlab, shimoliy va janubiy qutblarga tomon har 4° dan o‘tkazilgan parallellar vositasida qatorlarga bo‘linadi. qatorlar o‘rni lotin alifbosining bosh harflari bilan belgilanadi. yuqoridagi o‘tkazilgan meridian va parallellar bilan yer yuzasida 1:1 000 000 masshtabdagi kartalarning trapetsiyasi hosil bo‘ladi. har qaysi trapetsiya bitta alohida varaqda tasvirlanadi; meridian va parallel chiziqlar esa shu varaqlarning ichki ramkasi hisoblanadi. 1:1 000 000 masshtabdagi karta bir varag‘ining nomenklaturasi shu karta trapetsiyasi joylashgan qator harfi va kolonna raqamidan iborat bo‘lib, 1-shaklda toshkent sh. belgilangan trapetsiyaning nomenklaturasi k—42 boladi. 1-shakl qatorlarning qaysi yarim sharda ekanligini bilish uchun uni belgilovchi harf oldiga shimoliy yarim sharda n, janubiy yarim sharda esa s harfi yoziladi. nuqtaning geografik koordinatalari φ (kenglik) va …

3 / 21

kroq masshtabdagi karta va plan varaqlarining nomenklaturasi esa 1:100 000 masshtabdagi karta varagining ichida. 1:1 000 000 mashtabdagi bitta varaqda 4 ta a, б, b va г harflari bilan belgilanadigan 1:500 000 masshtabdagi karta varaqlari to‘g‘ri keladi, bu varaqlaming nomenklaturasi 1:1 000 000 varaq nomenklaturasiga ushbu varaq harfi qo‘shib yoziladi, masalan, к-42-г (2- shakl). 1:1 000 000 masshtabdagi kartaning bir varag‘iga rim raqamlari bilan i dan ix gacha belgilanadigan 9 ta 1:300 000 masshtabdagi karta varaqlari to‘g‘ri keladi, uning bitta varag‘i nomenklaturasi, masalan, vii— k — 42 ko‘rinishida yoziladi. 2- shakl 1:1 000 000 masshtabdagi karta varag‘iga rim raqamlari bilan i dan xxxvi gacha belgilanadigan 36 ta 1:200 000 masshtabdagi karta varaqlari to‘g‘ri keladi va bitta varaq nomenklaturasi, masalan, к — 42 — xxvii ko‘rinishida yoziladi. 1:1 000 000 masshtabdagi bir varaqqa arab raqamlari bilan 1 dan 144 gacha belgilanadigan 144 ta 1:100 000 masshtabdagi karta varag'i to‘g‘ri keladi. ularning …

4 / 21

qlari to ‘g‘ri keladi (6- a shakl). ularning nomenklaturasi qavs ichiga yozilgan varaq raqami 1:100 000 karta nomenklaturasiga qo‘shib yoziladi, masalan, k—42—104—(86) (7- shakl). 7- shakl 6- a-shakl bitta 1:5 000 masshtabdagi plan varag‘iga 9 ta 1:2 000 m asshtabdagi plan varaqlari to‘g‘ri keladi. ular kirilcha yozma harflar а, б, в, г, д , e, ж, з, и bilan belgilanadi. shunda 1:2 000 masshtab varag‘i nomenklaturasi, masalan, k —42—104—(86—д) ko‘rinishda yoziladi (3.10- shakl). quyidagi 1- jadvalda 1:1 000 000 dan 1:2 000 gacha masshtablardagi karta va planlar nomenklaturasi va ular ramkalarining o'lchamlari berilgan. 1- jadval 1- jadvalning davomi nаzоrаt sаvоllаri: 1. masshtab deb nimaga aytiladi? 2. bosh va xususiy masshtab deb nimaga aytiladi? 3. masshtabning turlari? 4. kartalarda bosh va xususiy masshtabning bir-biridan farqi nima? e’tiboringiz uchun rahmat! image1.gif image2.gif image3.png image4.png image5.png image6.png image7.png image8.png image9.png image10.png image11.png image12.jpeg /docprops/thumbnail.jpeg
