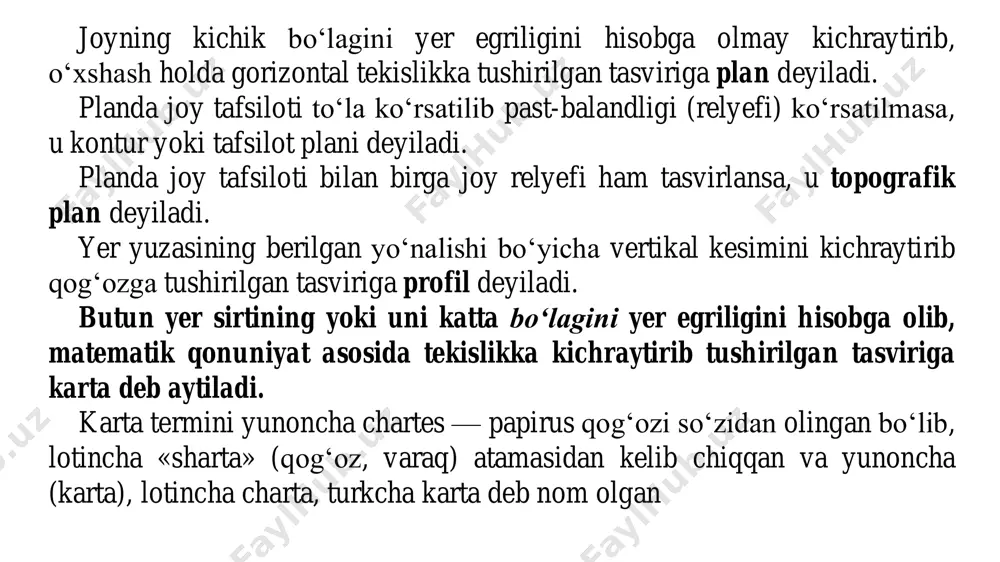

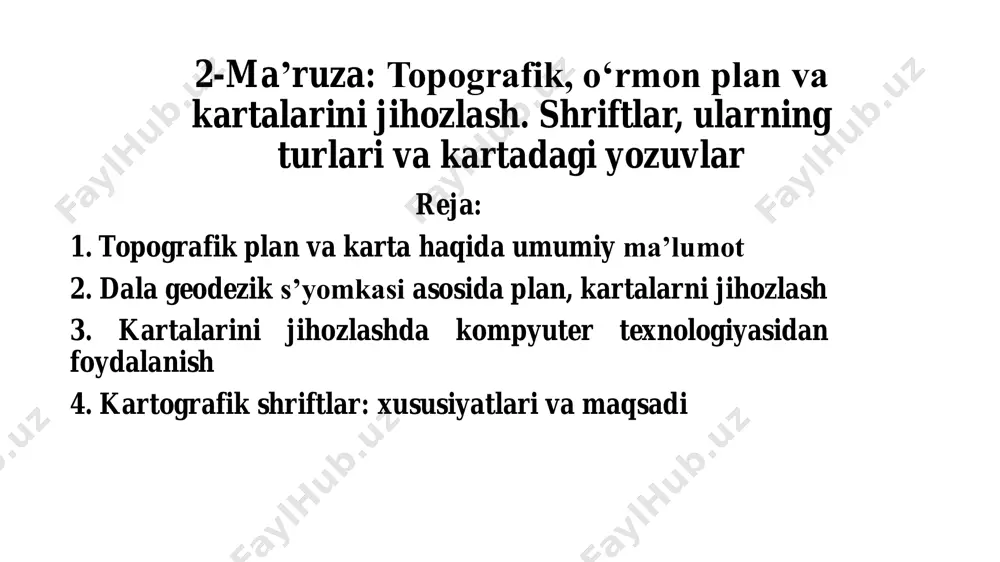

презентация powerpoint o‘zbekiston respublikasi qishloq xo‘jaligi vazirligi toshkent davlat agrar universiteti “о‘simliklar himoyasi, agrokimyo va tuproqshunoslik” fakulteti “аgrokimyo va tuproqshunoslik” kafedrasi “muxandislik geodeziyasi va topografik chizmachilik” fanidan 2-ma’ruza: topografik, o‘rmon plan va kartalarini jihozlash. shriftlar, ularning turlari va kartadagi yozuvlar 2-ma’ruza: topografik, o‘rmon plan va kartalarini jihozlash. shriftlar, ularning turlari va kartadagi yozuvlar reja: 1. topografik plan va karta haqida umumiy ma’lumot 2. dala geodezik s’yomkasi asosida plan, kartalarni jihozlash 3. kartalarini jihozlashda kompyuter texnologiyasidan foydalanish 4. kartografik shriftlar: xususiyatlari va maqsadi joyning kichik bo‘lagini yer egriligini hisobga olmay kichraytirib, o‘xshash holda gorizontal tekislikka tushirilgan tasviriga plan deyiladi. planda joy tafsiloti to‘la ko‘rsatilib past-balandligi (relyefi) ko‘rsatilmasa, u kontur yoki tafsilot plani deyiladi. planda joy tafsiloti bilan birga joy relyefi ham tasvirlansa, u topografik plan deyiladi. yer yuzasining berilgan yo‘nalishi bo‘yicha vertikal kesimini kichraytirib qog‘ozga tushirilgan tasviriga profil deyiladi. butun yer sirtining yoki uni katta bo‘lagini yer egriligini hisobga olib, matematik …

2 / 39

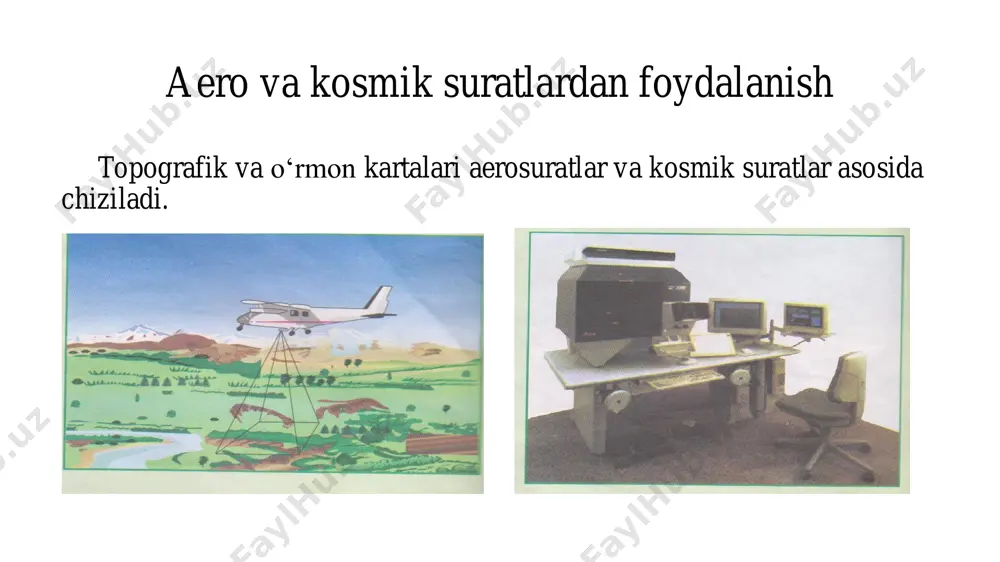

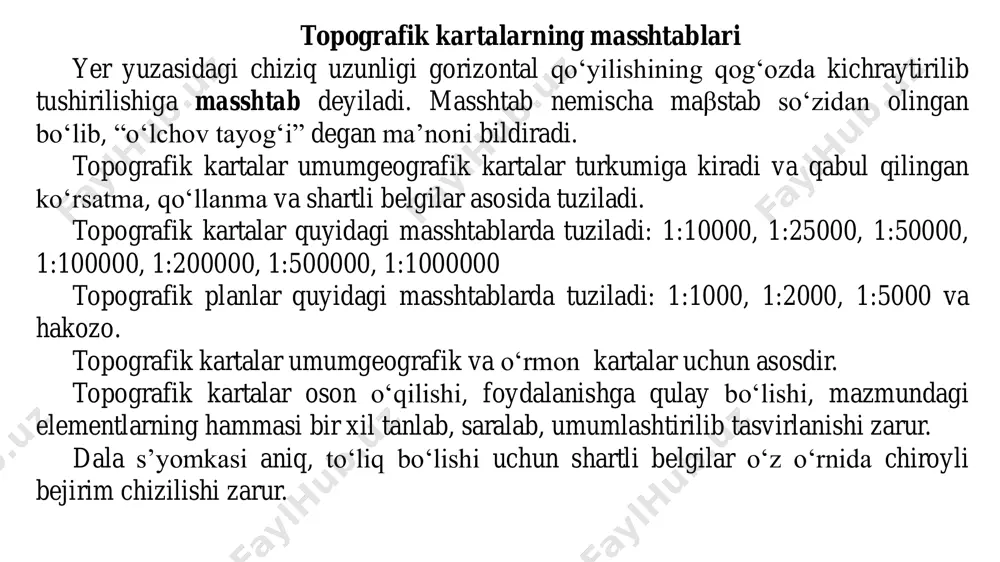

tuziladi: 1:10000, 1:25000, 1:50000, 1:100000, 1:200000, 1:500000, 1:1000000 topografik planlar quyidagi masshtablarda tuziladi: 1:1000, 1:2000, 1:5000 va hakozo. topografik kartalar umumgeografik va o‘rmon kartalar uchun asosdir. topografik kartalar oson o‘qilishi, foydalanishga qulay bo‘lishi, mazmundagi elementlarning hammasi bir xil tanlab, saralab, umumlashtirilib tasvirlanishi zarur. dala s’yomkasi aniq, to‘liq bo‘lishi uchun shartli belgilar o‘z o‘rnida chiroyli bejirim chizilishi zarur. aero va kosmik suratlardan foydalanish topografik va o‘rmon kartalari aerosuratlar va kosmik suratlar asosida chiziladi. topografik plan va kartalarni yaratishda geodezik o‘lchashlar natijalaridan foydalaniladi aero suratlardan olingan ma’lumotlardan o‘rmon planlarini yaratishda foydalaniladi kichik hududlarning plani kichik hududlarning plani menzula va taxeometrik s’yomka asosida chiziladi. menzula s’yomkasi dalada oq yaxshi vatman qog‘ozida shartli belgilar asosida chiziladi. gidrografiya tarmoqlarini chizish gidrografiya tarmoqlari ko‘k rangda boshlanishida ingichkaroq, o‘rta va quyi oqimida yo‘g‘onlashtirib chiziladi. suv oqimi yo‘nalishi va tezligi qora rangdagi strelkada va raqamda oqim bo‘ylab yoziladi. daryo va kanallarda suv transportlaridan foydalanilsa daryo nomi katta harflar …

3 / 39

aliklar jigarrangda chiziladi. avtomobil yo‘llarini tasvirlash avtomobil yo‘llari ahamiyatiga qarab (dunyo, respublika va mahalliy) pushti va qizg‘ish ranglarda tasvirlanadi kengligi va ustidagi qoplama materiali yozib ko‘rsatiladi. yo‘lning pastlik yoki ko‘tarmadan o‘tganligini ko‘rsatuvchi shartli belgi qora rangda va yonida chuqurligi yoki balandligini ko‘rsatuvchi raqam yozib qo‘yiladi. aholi joylarini chizish aholi joylarini chizish sanoat, qishloq xo‘jalik, ijtimoiy-madaniy ob’ektlarning nomlarini miqdor ko‘rsatkichlarini yozish va chizishdan boshlanadi. aholi joylaridagi mahallalar, ko‘chalar va boshqa ob’ektlar karta masshtabiga qarab, qurilish materialiga qarab (xom g‘isht yoki pishgan g‘isht) pushti va qizil ranglarda bo‘yaladi. aholi joylarining yozuvlari aholi soniga, ma’muriy ahamiyatiga ko‘ra har xil shriftlarda o‘lchamlarda kartaning ramkasiga parallel qilib yoziladi. «panorama» geoaxborot texnologiyalaridan yer tuzish va yer kadastri ishlarini avtomatlashtirishda foydalanish panorama majmui 4 ta geoaxborot texnologiyasini: professional gat karta 2005, ishlovchining instrumentariyi gis toolkit, kadastr tizimi «yer va huquq», vektorlovchi panorama – taxrirchi va boshqa gat lar bilan ma’lumotlar almashish uchun konvertorlarni (dxf/dbf, mif/mid, shape, s57/s52, …

4 / 39

ishlarini shakllantirish; - kartaga avtomatlashgan tarzda ob’ektlarni tushirish: matematik asosni qurish, semantik tavsiflar bo‘yicha nomlarni, balandliklar matrisalari bo‘yicha gorizontallarni tushirish va sh.o‘; - kartalarni standart shartli belgilar bilan tasvirlash va chop etish, yangi belgilarni rastrli (bmp) yoki vektorli (true type) shakllarda qo‘shish, murakkab shakllarni dasturlash, ole – ob’ektlarini tushirish; - har xil formatdagi tashqi ma’lumotlar bazalarini, karta ob’ektlarining ma’lumotlar bazasida yozuvlar bilan aloqalarining har xil usullarini, bazalar bilan ishlash uchun shakllar konstruktorlarini, microsoft office yordamida hisobotlarni shakllantirishni, geokodlashni, ma’lumotlarga so‘rovlarni qo‘llab – quvvatlash; - ma’lumotlar bazalaridan, navigasiya asboblari va boshqa manbalardan olinadigan amaliy axborotlarni tasvirlash uchun mavzuli kartalarni shakllantirish; ob’ektlarning semantik yoki ma’lumotlar bazasi jadvallari ichidan tanlangan tavsiflari bo‘yicha diagrammalar tuzish; - kartalarga legendalarni tushirish, berilgan shablonlar bo‘yicha kartalarni rasmiylashtirish, ularni chop etishga tayyorlash; - uch o‘lchamli modellarni qurish, joylarni profillash, ko‘rish mintaqasini yaratish, nuqtali o‘lchamlar bo‘yicha ko‘p qatlamli matrisalarni yaratish; - kartada o‘lchashlarni, tanlangan ko‘plab ob'ektlar ustida overley ishlarini …

5 / 39

kichlari bor. respublikamizda yer va suv resurslaridan unumli foydalanish, ularni tartibga solish, ilmiy izlanishlar olib borishda aero sur’atlardan tayorlangan fototarxlardan foydalanishda katta yutuqlarga erishilmoqda. hozirgi kunda innovatsion texnologiyalarni qo‘llanilishi sababli har bir soha tez sur’atlarda rivojlanib katta yutuqlarga erishilmoqda. hammamizga ma’lumki avallari xaritalarni yangilash (yaratish) monoxramik analogli aero sur’atlardan foydalanilgan holda amalga oshirilgan. bu holatda respublika hududi bo‘yicha ortofototarxlarni yaratishda quyidagi qiyinchiliklarga olib kelgan. 1 olingan aero tasvirlar oq-qoraligi; (rangsiz) hududni tasvirga tushirishda xarajatlarning yuqoriligi (samolyot, yoqilg‘i va h.k) kameral holda ishlarni bajarishda ko‘p vaqt sarflanishi; (tasvirlar geo bog‘lanmaganligi, dasturiy ta’minotlarni eskiligi, va h.k) qo‘l mehnatining ko‘pligi. planga va balandlik bo‘yicha bog‘lash ishlariga ko‘p vaqt va mablag‘larning sarflanishi. o‘zbekiston respublikasi vazirlar maxkamasining 2017-yil 14 martdagi 258-f sonli farmoishiga asosan qishloq xo‘jalik yerlari, qishloq xo‘jaligi ekinlarini ekish va parvarishlar ishlarini monitoringi va hududlarni elektron raqamli xaritalarini yangilash (yaratish) ishlarini texnik va texnologik jixatdan qayta qurollantirish va modernizasiyalash ishlarini amalga oshirish maqsadida …
