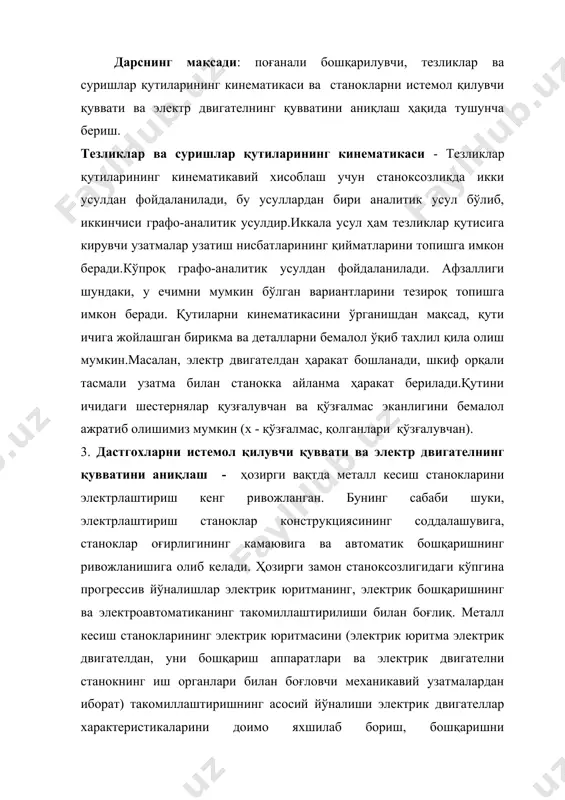

1405145388_55596.doc станокларнинг узатгичлари режа: 1.поғанали бошқарилувчи узатгичлар таркиби. 2.тезликлар ва суришлар қутиларининг кинематикаси. 3.дастгохларни истемол қилувчи қуввати ва электр двигателнинг қувватини аниқлаш. дарснинг мақсади: поғанали бошқарилувчи, тезликлар ва суришлар қутиларининг кинематикаси ва станокларни истемол қилувчи қуввати ва электр двигателнинг қувватини аниқлаш ҳақида тушунча бериш. тезликлар ва суришлар қутиларининг кинематикаси - тезликлар қутиларининг кинематикавий хисоблаш учун станоксозликда икки усулдан фойдаланилади, бу усуллардан бири аналитик усул бўлиб, иккинчиси графо-аналитик усулдир.иккала усул ҳам тезликлар қутисига кирувчи узатмалар узатиш нисбатларининг қийматларини топишга имкон беради.кўпроқ графо-аналитик усулдан фойдаланилади. афзаллиги шундаки, у ечимни мумкин бўлган вариантларини тезироқ топишга имкон беради. қутиларни кинематикасини ўрганишдан мақсад, қути ичига жойлашган бирикма ва деталларни бемалол ўқиб тахлил қила олиш мумкин.масалан, электр двигателдан ҳаракат бошланади, шкиф орқали тасмали узатма билан станокка айланма ҳаракат берилади.қутини ичидаги шестернялар қузғалувчан ва қўзғалмас эканлигини бемалол ажратиб олишимиз мумкин (х - қўзғалмас, қолганлари қўзғалувчан). 3. дастгохларни истемол қилувчи қуввати ва электр двигателнинг қувватини аниқлаш - ҳозирги …

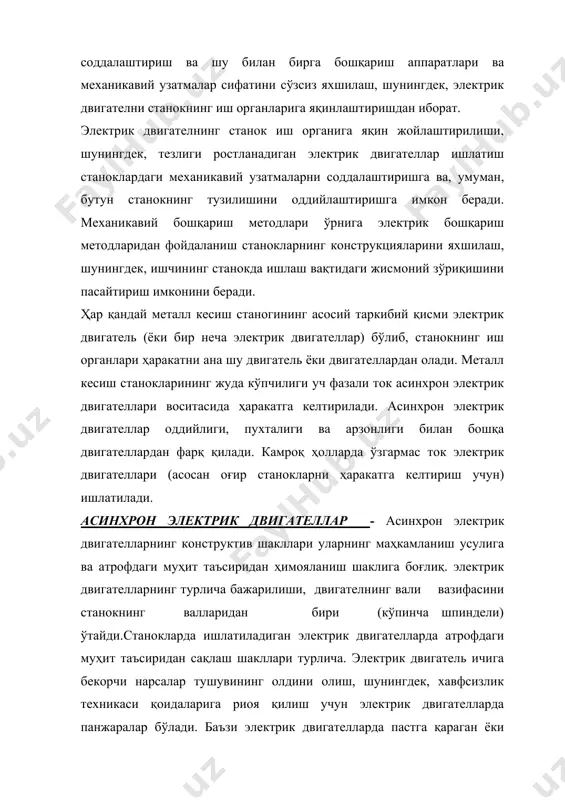

арактеристикаларини доимо яхшилаб бориш, бошқаришни соддалаштириш ва шу билан бирга бошқариш аппаратлари ва механикавий узатмалар сифатини сўзсиз яхшилаш, шунингдек, электрик двигателни станокнинг иш органларига яқинлаштиришдан иборат. электрик двигателнинг станок иш органига яқин жойлаштирилиши, шунингдек, тезлиги ростланадиган электрик двигателлар ишлатиш станоклардаги механикавий узатмаларни соддалаштиришга ва, умуман, бутун станокнинг тузилишини оддийлаштиришга имкон беради. механикавий бошқариш методлари ўрнига электрик бошқариш методларидан фойдаланиш станокларнинг конструкцияларини яхшилаш, шунингдек, ишчининг станокда ишлаш вақтидаги жисмоний зўриқишини пасайтириш имконини беради. ҳар қандай металл кесиш станогининг асосий таркибий қисми электрик двигатель (ёки бир неча электрик двигателлар) бўлиб, станокнинг иш органлари ҳаракатни ана шу двигатель ёки двигателлардан олади. металл кесиш станокларининг жуда кўпчилиги уч фазали ток асинхрон электрик двигателлари воситасида ҳаракатга келтирилади. асинхрон электрик двигателлар оддийлиги, пухталиги ва арзонлиги билан бошқа двигателлардан фарқ қилади. камроқ ҳолларда ўзгармас ток электрик двигателлари (асосан оғир станокларни ҳаракатга келтириш учун) ишлатилади. асинхрон электрик двигателлар - асинхрон электрик двигателларнинг конструктив шакллари уларнинг маҳкамланиш усулига ва …

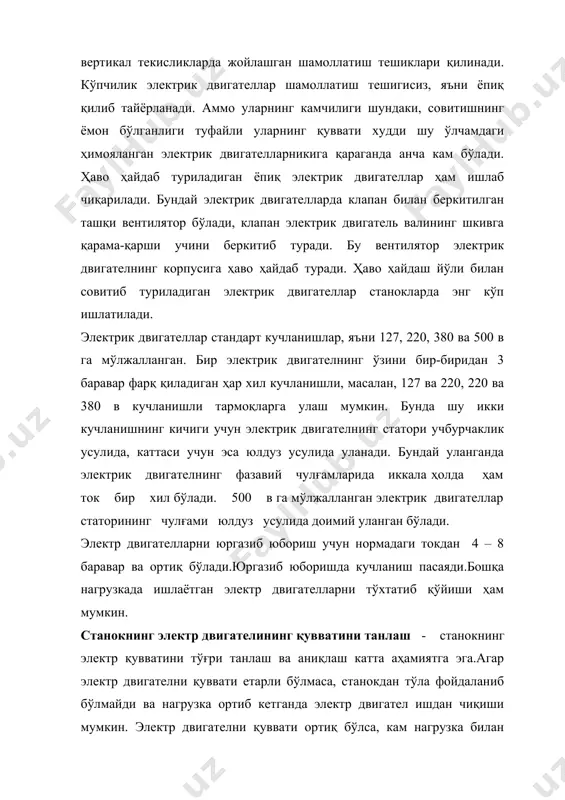

уларнинг камчилиги шундаки, совитишнинг ёмон бўлганлиги туфайли уларнинг қуввати худди шу ўлчамдаги ҳимояланган электрик двигателларникига қараганда анча кам бўлади. ҳаво ҳайдаб туриладиган ёпиқ электрик двигателлар ҳам ишлаб чиқарилади. бундай электрик двигателларда клапан билан беркитилган ташқи вентилятор бўлади, клапан электрик двигатель валининг шкивга қарама-қарши учини беркитиб туради. бу вентилятор электрик двигателнинг корпусига ҳаво ҳайдаб туради. ҳаво ҳайдаш йўли билан совитиб туриладиган электрик двигателлар станокларда энг кўп ишлатилади. электрик двигателлар стандарт кучланишлар, яъни 127, 220, 380 ва 500 в га мўлжалланган. бир электрик двигателнинг ўзини бир-биридан 3 баравар фарқ қиладиган ҳар хил кучланишли, масалан, 127 ва 220, 220 ва 380 в кучланишли тармоқларга улаш мумкин. бунда шу икки кучланишнинг кичиги учун электрик двигателнинг статори учбурчаклик усулида, каттаси учун эса юлдуз усулида уланади. бундай уланганда электрик двигателнинг фазавий чулғамларида иккала ҳолда ҳам ток бир хил бўлади. 500 в га мўлжалланган электрик двигателлар статорининг чулғами юлдуз усулида доимий уланган бўлади. электр двигателларни юргазиб юбориш …

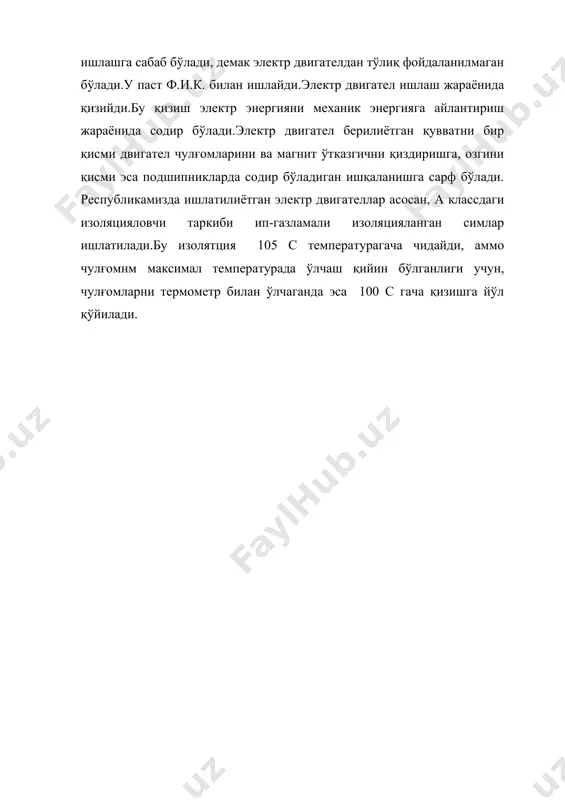

одшипникларда содир бўладиган ишқаланишга сарф бўлади. республикамизда ишлатилиётган электр двигателлар асосан, а классдаги изоляцияловчи таркиби ип-газламали изоляцияланган симлар ишлатилади.бу изолятция 105 с температурагача чидайди, аммо чулғомнм максимал температурада ўлчаш қийин бўлганлиги учун, чулғомларни термометр билан ўлчаганда эса 100 с гача қизишга йўл қўйилади.
