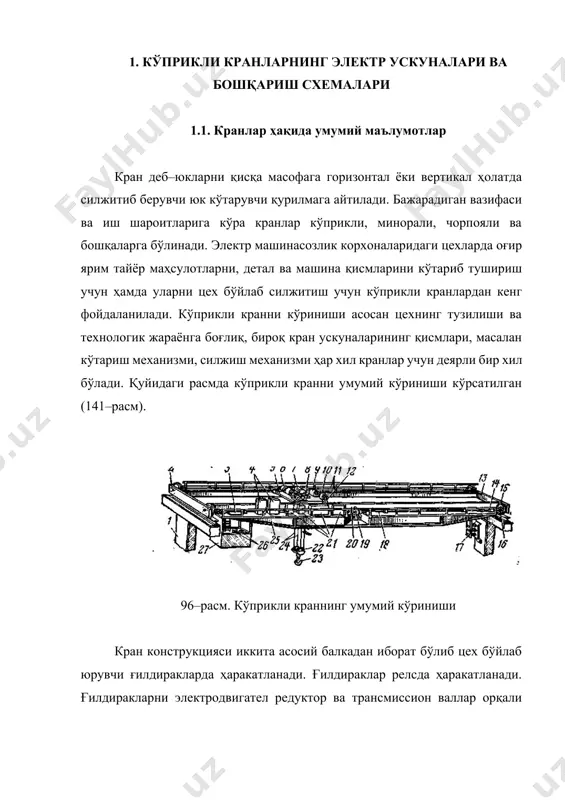

1669233993.docx кўтариш транспорт машиналарининг электр ускуналари режа: 1. кўприкли кранларнинг электр ускуналари ва бошқариш схемалари 1.1. кранлар ҳақида умумий маълумотлар 1.2. кўтаргичлар ва лифтларнинг электр ускуналари ва бошқариш схемалари 1.3. ерда юрувчи электр аравача ва узлуксиз транспорт механизмларининг электр ускуналари 1. кўприкли кранларнинг электр ускуналари ва бошқариш схемалари 1.1. кранлар ҳақида умумий маълумотлар кран деб–юкларни қисқа масофага горизонтал ёки вертикал ҳолатда силжитиб берувчи юк кўтарувчи қурилмага айтилади. бажарадиган вазифаси ва иш шароитларига кўра кранлар кўприкли, минорали, чорпояли ва бошқаларга бўлинади. электр машинасозлик корхоналаридаги цехларда оғир ярим тайёр маҳсулотларни, детал ва машина қисмларини кўтариб тушириш учун ҳамда уларни цех бўйлаб силжитиш учун кўприкли кранлардан кенг фойдаланилади. кўприкли кранни кўриниши асосан цехнинг тузилиши ва технологик жараёнга боғлиқ, бироқ кран ускуналарининг қисмлари, масалан кўтариш механизми, силжиш механизми ҳар хил кранлар учун деярли бир хил бўлади. қуйидаги расмда кўприкли кранни умумий кўриниши кўрсатилган (141–расм). 96–расм. кўприкли краннинг умумий кўриниши кран конструкцияси иккита асосий балкадан …

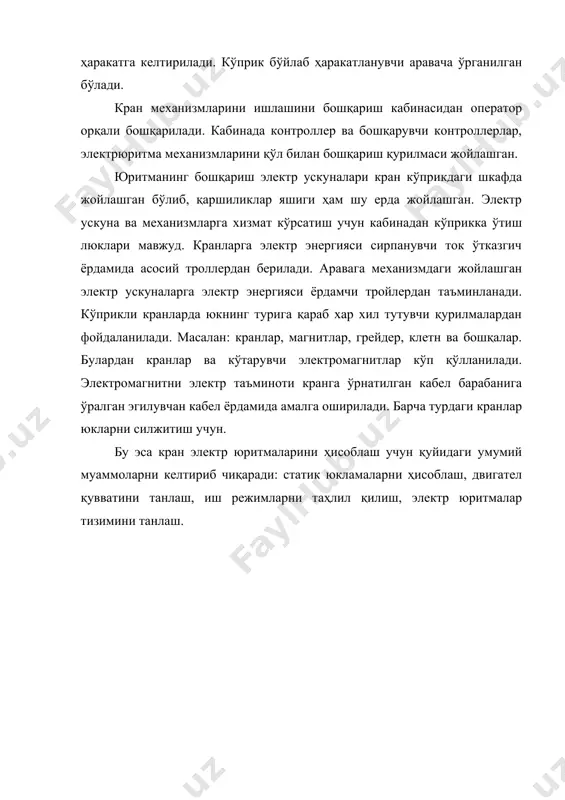

куналарга электр энергияси ёрдамчи тройлердан таъминланади. кўприкли кранларда юкнинг турига қараб хар хил тутувчи қурилмалардан фойдаланилади. масалан: кранлар, магнитлар, грейдер, клетн ва бошқалар. булардан кранлар ва кўтарувчи электромагнитлар кўп қўлланилади. электромагнитни электр таъминоти кранга ўрнатилган кабел барабанига ўралган эгилувчан кабел ёрдамида амалга оширилади. барча турдаги кранлар юкларни силжитиш учун. бу эса кран электр юритмаларини ҳисоблаш учун қуйидаги умумий муаммоларни келтириб чиқаради: статик юкламаларни ҳисоблаш, двигател қувватини танлаш, иш режимларни таҳлил қилиш, электр юритмалар тизимини танлаш. 97–расм. кўприкли краннинг а) кўтариш механизми, в) аравача механизмини, г) кўприкни юрувчи ғилдирак юритмасини кинематик схемаси ва б) кран механизмининг юкламага нисбатан фойдали иш коэффициенти 142–расмда кўприкли кранни кинематик схемаси кўрсатилган. кўтариш барабани ёки ҳаракатланувчи ғилдиракнинг бурчак тезлигига нисбатан двигателларнинг бурчак тезлиги бир неча баробар ортиқ бўлганлиги учун механизм ишчи органларига ҳаракат редукторлар орқали берилади. кўтариш механизмлари учун кўп ҳолда полиспастли схемадан фойдаланилади. бунда (142–расм) б барабандаги ҳаракат к крюкга узатилади. схемадаги полиспастда узатишлар сони …

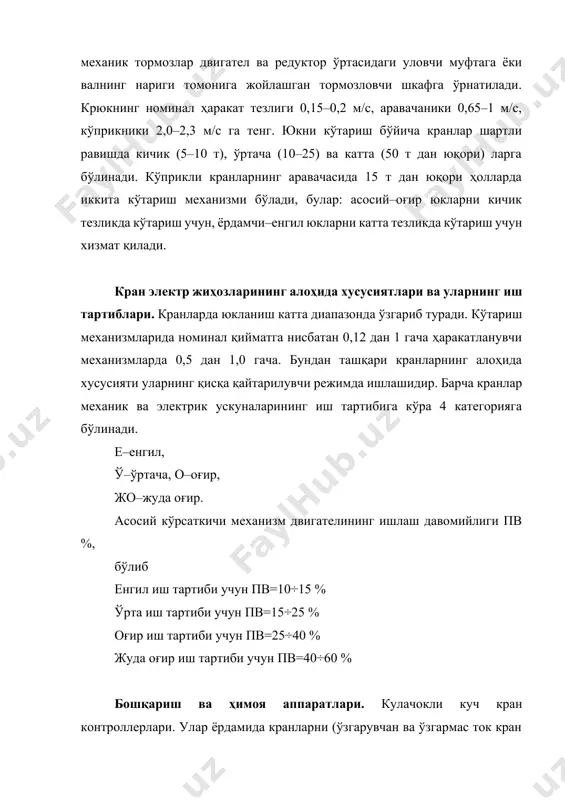

равишда кичик (5–10 т), ўртача (10–25) ва катта (50 т дан юқори) ларга бўлинади. кўприкли кранларнинг аравачасида 15 т дан юқори ҳолларда иккита кўтариш механизми бўлади, булар: асосий–оғир юкларни кичик тезликда кўтариш учун, ёрдамчи–енгил юкларни катта тезликда кўтариш учун хизмат қилади. кран электр жиҳозларининг алоҳида хусусиятлари ва уларнинг иш тартиблари. кранларда юкланиш катта диапазонда ўзгариб туради. кўтариш механизмларида номинал қийматга нисбатан 0,12 дан 1 гача ҳаракатланувчи механизмларда 0,5 дан 1,0 гача. бундан ташқари кранларнинг алоҳида хусусияти уларнинг қисқа қайтарилувчи режимда ишлашидир. барча кранлар механик ва электрик ускуналарининг иш тартибига кўра 4 категорияга бўлинади. е–енгил, ў–ўртача, о–оғир, жо–жуда оғир. асосий кўрсаткичи механизм двигателининг ишлаш давомийлиги пв %, бўлиб енгил иш тартиби учун пв=10÷15 % ўрта иш тартиби учун пв=15÷25 % оғир иш тартиби учун пв=25÷40 % жуда оғир иш тартиби учун пв=40÷60 % бошқариш ва ҳимоя аппаратлари. кулачокли куч кран контроллерлари. улар ёрдамида кранларни (ўзгарувчан ва ўзгармас ток кран электродвигателларининг) юргизиш, …

и қисм ва корпус ўртасида бир поғонали изоляция қўлланилган бўлади ва уланган бино ичида жойлашган кранларда қўлланилади. панел конструкцияли контроллерлар икки поғонали изоляцияга эга бўлиб, магнит контроллерлар шкафга жойлашган бўлади. кранларнинг ҳимоя панели кран двигателининг контроллерли бошқаришда қўлланилади. ҳимоя панелида кранларнинг ўта юкланишдан, қисқа туташувдан, электр таъминотида узилиш бўлганидан сўнг ўз–ўзидан юриб кетишдан ҳимоя қилувчи электр аппаратлар жойлашган бўлади. ҳимоя панели аппаратуралар жойлашган металл шкафдан иборат бўлиб, шкаф эшиги қулфланади ва бу қулф бош ўчиргич билан блокировка қилинган бўлади. ҳимоя панели одатда кран кабинасига жойлаштирилади. қуйидаги расмда пзк типидаги ҳимоя панелининг принципиал электр схемаси кўрсатилган. панелнинг асосий аппарати вв (кириш ўчиргичи), кл–контактор, рм–рмо икки гуруҳлашган реле, рм1–рм3–максимал ток релеси, рмо1 ва рмо2–блок релеси, кнр–панелни улаш кнопкаси, пр–бошқариш занжирининг сақлагичи. 98-расм. колодкали электромагнит тормоз кранларни тўхташ қурилмалари ва юк кўтариш электромагнитлар. тўхташ қурилмаси – бу двигател ўчиб қолган ҳолатда юкни бир ҳолатда ушлаб туриш ҳамда юкни осилиб турган ҳолатида ушлаб утириш …

аши учун улар кичик кучланишга ҳисобланади. уланиш пайтида ғалтакга тўлиқ кучланишни берилиши электромагнитни ишлашини тезлатади. ғалтаклари кетма–кет уланган электромагнитлар уланиш схемаси содда ва тез ишлаш хусусиятига эга, бундан ташқари разряд қилувчи ва токни чегараловчи қаршилик шарт эмас. бундай электромагнитларни асосий камчилиги у двигателни юклама токига боғлиқдир. улар кўп ҳолда якор токи миқдорда ўзгарувчи ҳаракатланувчи механизмларда қўлланилади. ўзгарувчан ток электромагнит ғалтаги асинхрон двигател статорига параллел уланади. бундай электромагнит ғалтак уланганда ундан катта ток оқиб ўтади. тўхтатувчи электромагнитлар по=15,25,40 ва 60 % да ишлаб чиқилади. улар ўзининг формаси, массаси ва тўхтатиш кучи билан фарқланади. электрогидротолкателлар. тўхтатувчи электромагнитларнинг асосий камчилиги улардаги бирданига уланиш бўлиб, бунинг натижасида якор магнит ўтказгичга урилади, токнинг катта қийматда ўзгариши ричаг ҳолатининг ўзгаришига олиб келади. 99–расм. электрогидротолкателли тормоз шунинг учун кранлардаги тўхтатувчи қурилмаларда электрогидротолкателлар кенг қўлланилмоқда. улар фойдаланиш жараёнида катта ишончлиликка эга, тез ва охиста тўхташ имконини беради, керакли миқдорда тўхташ моментини ҳосил қилиб, осон бошқарилади. 144–расмда электрогидротолкателллар кўрсатилган. …
