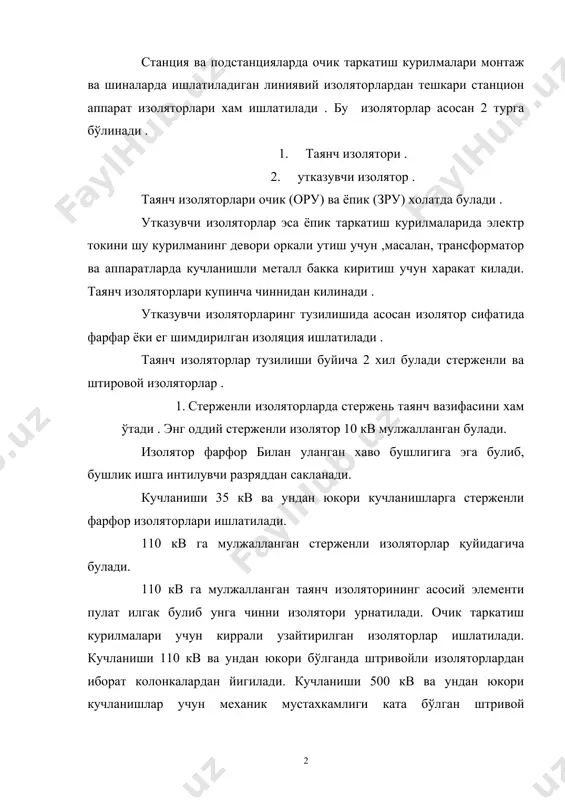

1403962480_49733.doc 2 подстанция ускуналари изоляцияси. режа. 1. изоляторларни турлари. 2. таянч изолятори . 3. ўтказувчи изолятори 4. осма изоляторлар станция ва подстанцияларда очик таркатиш курилмалари монтаж ва шиналарда ишлатиладиган линиявий изоляторлардан тешкари станцион аппарат изоляторлари хам ишлатилади . бу изоляторлар асосан 2 турга бўлинади . 1. таянч изолятори . 2. утказувчи изолятор . таянч изоляторлари очик (ору) ва ёпик (зру) холатда булади . утказувчи изоляторлар эса ёпик таркатиш курилмаларида электр токини шу курилманинг девори оркали утиш учун ,масалан, трансформатор ва аппаратларда кучланишли металл бакка киритиш учун харакат килади. таянч изоляторлари купинча чиннидан килинади . утказувчи изоляторларинг тузилишида асосан изолятор сифатида фарфар ёки ег шимдирилган изоляция ишлатилади . таянч изоляторлар тузилиши буйича 2 хил булади стерженли ва штировой изоляторлар . 1. стерженли изоляторларда стержень таянч вазифасини хам ўтади . энг оддий стерженли изолятор 10 кв мулжалланган булади. изолятор фарфор билан уланган хаво бушлигига эга булиб, бушлик ишга интилувчи разряддан сакланади. кучланиши …

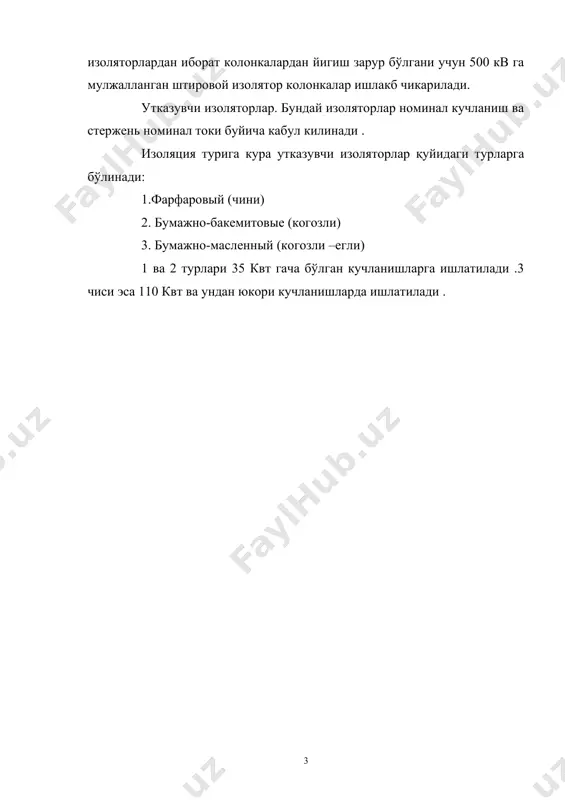

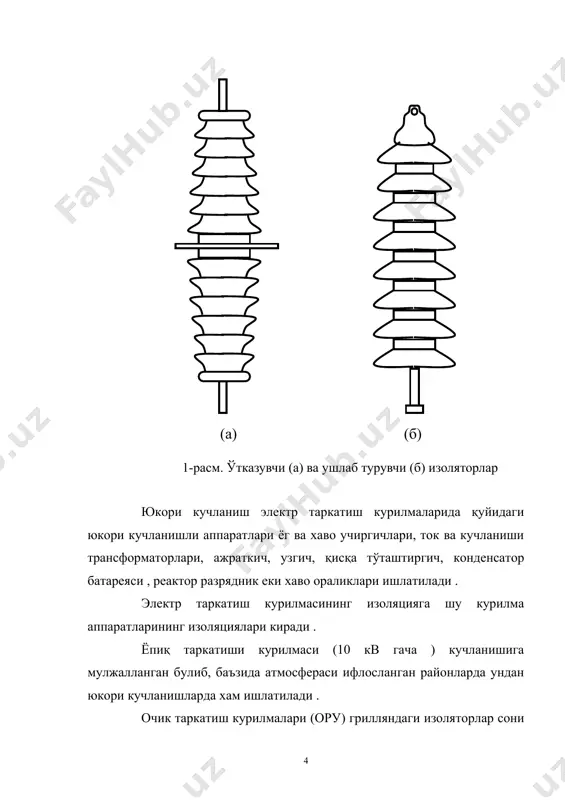

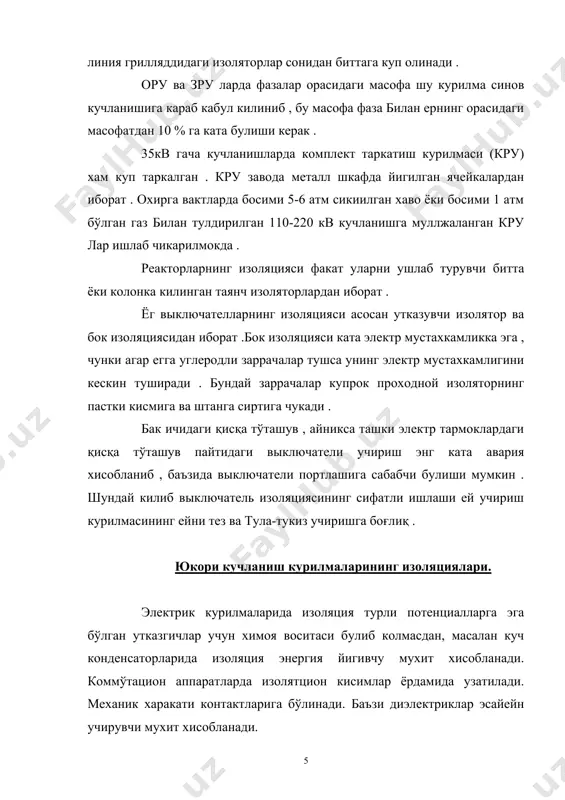

вые (когозли) 3. бумажно-масленный (когозли –егли) 1 ва 2 турлари 35 квт гача бўлган кучланишларга ишлатилади .3 чиси эса 110 квт ва ундан юкори кучланишларда ишлатилади . юкори кучланиш электр таркатиш курилмаларида қуйидаги юкори кучланишли аппаратлари ёг ва хаво учиргичлари, ток ва кучланиши трансформаторлари, ажраткич, узгич, қисқа тўташтиргич, конденсатор батареяси , реактор разрядник еки хаво ораликлари ишлатилади . электр таркатиш курилмасининг изоляцияга шу курилма аппаратларининг изоляциялари киради . ёпиқ таркатиши курилмаси (10 кв гача ) кучланишига мулжалланган булиб, баъзида атмосфераси ифлосланган районларда ундан юкори кучланишларда хам ишлатилади . очик таркатиш курилмалари (ору) грилляндаги изоляторлар сони линия грилляддидаги изоляторлар сонидан биттага куп олинади . ору ва зру ларда фазалар орасидаги масофа шу курилма синов кучланишига караб кабул килиниб , бу масофа фаза билан ернинг орасидаги масофатдан 10 % га ката булиши керак . 35кв гача кучланишларда комплект таркатиш курилмаси (кру) хам куп таркалган . кру завода металл шкафда йигилган ячейкалардан иборат …

чланиш курилмаларининг изоляциялари. электрик курилмаларида изоляция турли потенциалларга эга бўлган утказгичлар учун химоя воситаси булиб колмасдан, масалан куч конденсаторларида изоляция энергия йигивчу мухит хисобланади. коммўтацион аппаратларда изолятцион кисимлар ёрдамида узатилади. механик харакати контактларига бўлинади. баъзи диэлектриклар эсайейн учирувчи мухит хисобланади. юкори кучланиш курилмалари изолятциясининг тузилиши унинг бажарадиган функциясига шу курилма кисимларининг тузилишига ва ишлаш шароитига боғлиқ булиб, улар электр ва механик мустахкамлиги, шунингдек иссикликка чидамлилиги ишла вакти ва нархи билан характерланади. изолятцион кисимларнинг қисқа вактли электрик мустахкамлдилик шу изолятцияга таъсир килиши мумкин булга нуқта кучланишга караб, синов кучланиши билан аникланади. изоляцион кисимларнинг иеханик мустахкамлилигига эса алохида статик нуфусга кура (ишлаётган деталник огирлиги, бакнинг газ ёки суюклик босими) ва урилиш нагрузкасига(қисқа тўташиви пайтидаги электр динамик куч, электр ейни узиш пайтида босимнинг ошиши ва узок вакт мобайнидаги фильтрация) караб аникланади. изолятцион кисимларни танлашда иссиклик таъсирлари хам, яъни номинал режимда узок вакт ишлаши натижасида унинг кизиши, қисқа тўташув вактида ажралиб чикадиган иссиклик хисобига …

битта генераторнинг максимал куввати 500 000 квт га етади. статор чугамлари изолятцияси сифатида электр мустахкамлиги ката бўлган материаллар ишлатилади. пазо ва стерженга шундай шакл бериладики, изолятция ишлаганда жойлашиши мумкин бўлган электр майдон бир хил булиши керак. электор машиналарининг изолятциясига сезиларли механик нагрузка ва қисқа тўташув ротар айланишини хосил киладиган вибрация урилиш нагрузкалари таъсир килади. шуниннг учун бу машиналар изолятциясига энг ката механик мустахкамлклар куйилади. изоляция тула нагрузка билан ишлаганда 20-25 йилга мулжалланади. изоляция иш холатига генератор совутиш системаси хам таъсир килади. кичик ва урта кувватлар генераторларда хаво ёки водорот билан ташки совутиш системаси ишлатилади. бунда совутишда генератор мисс тучагидан ажралган иссик хаво окими изолятция оркали утгани учун бундай изолятцуияни иссиклик утказувчанлиги катта булиши керак. кабель изоляцияси кабель изоляцияси учун ишлатиладиган хом – ашё-ларнинг асосий кимиёвий ва электрик хоссалари. юкори кучланиш кабеллари. кабеллар синови. кабел эуй-нинг трассаси, яъни утган йули махфий. кабел эуй-нинг асосий таркиби: 1.электр энергиянинг узатувчи кабел. 2.уланувчи муфталар, …

илган ипдан йигирилган катламлардан иборат. броне кобелеъ кобиги ва изоляция саклайдиган ташкимеханик таъсирлардан саклайдиган энг асосий химоячи элементи хисобланса, ипдан йигирилган катлам эса, шу кобикни каррозияланишидан саклайди. кабелни ташиш ва саклаш учун барабанга ура шва нотекис тросга етказиш пайтида уни эгиш мумкин булмаганлиги учун кабел ва унинг барча элементлари букилувчан булиши керак. шунинг учун баъзида кабел ток утказувчи толалари буралган нозик симлардан иборат булади. кабел линиялари узаро муфта билан уланувчи, узунлиги 250 метрдан 750 метргача бўлган булакчалардан тузилади.хозирги вактда 35 кв гача полиэтилин изолятциялик кабьеллар кенг кулланилмокда. охирги вактда бундан изолятцияли кабелар 110 – 220 квт га хам ишлаб чикаилмокда ва суюк азот ва суюк гелий ёрдамида совутиладиган кабел яратиш устида иш олиб борилмокда. яна 35 кв кучланишларга кобел когоз изоляцияси окмайдиган ёпишкок ег ва канифол бирлашмасига ёки синтетик моддага шиндирилган кабеллар хам кенг ишлатилади. бундай кабеллар монтаж ва эксплуатация пайтида кулайликка эга, чунки кабел булакларини бирлаштираётганда ёпишкок аралашма унинг …
