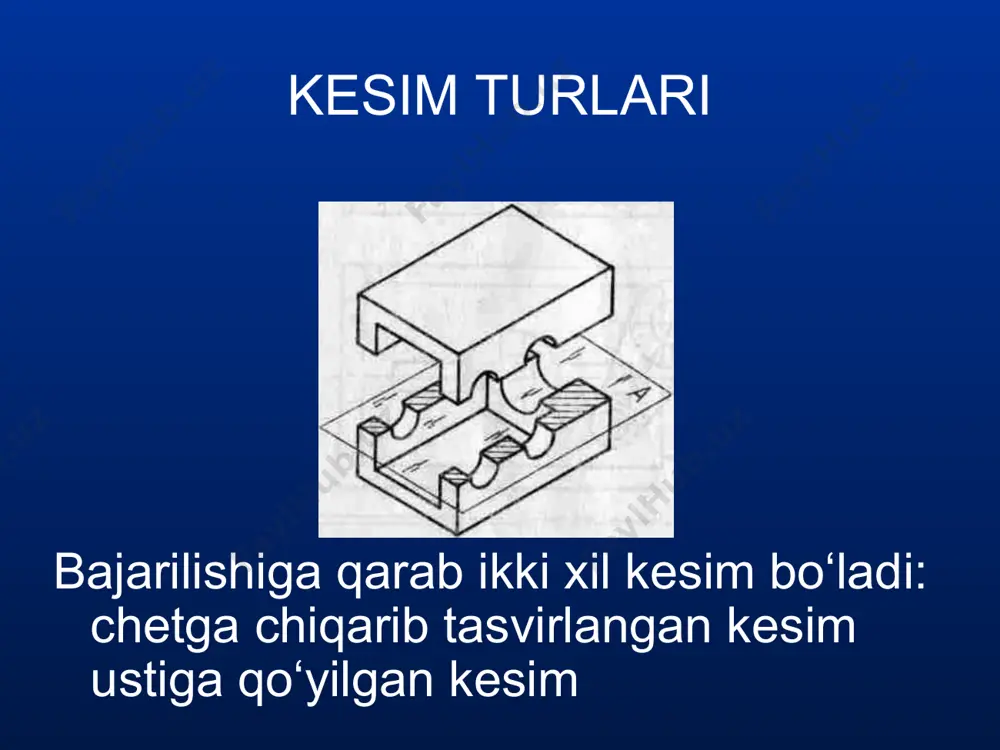

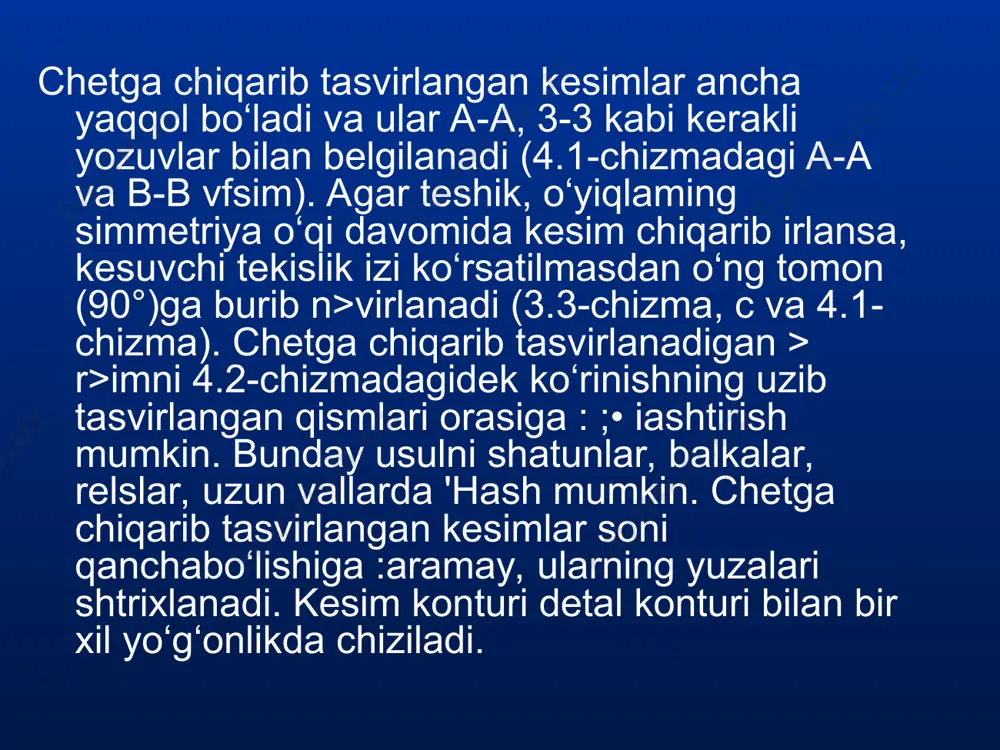

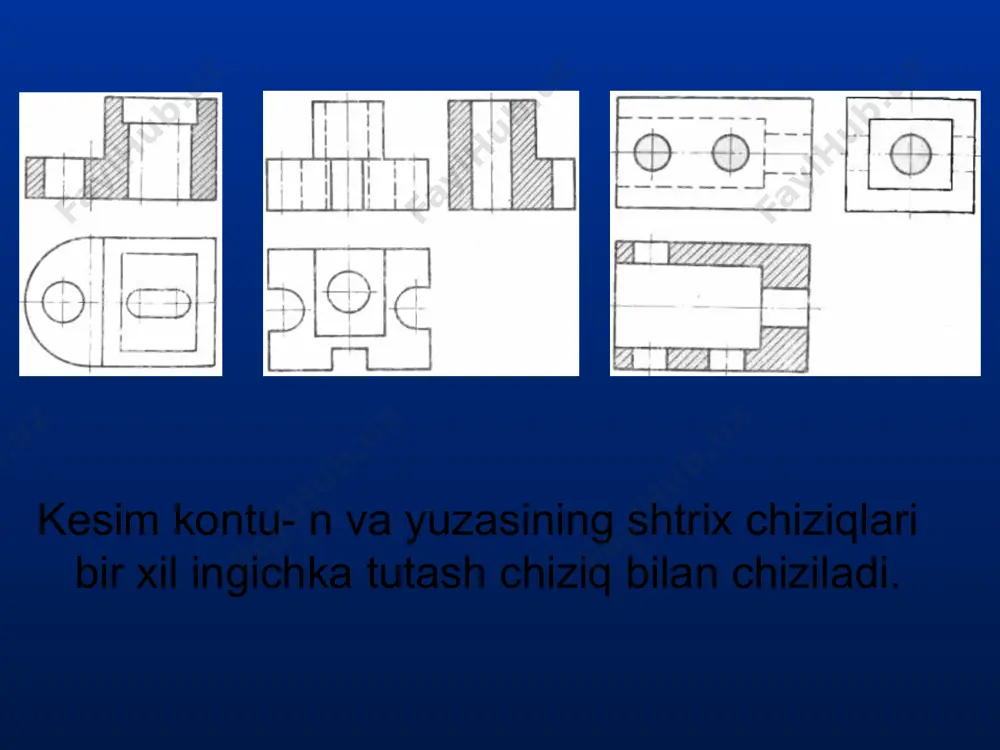

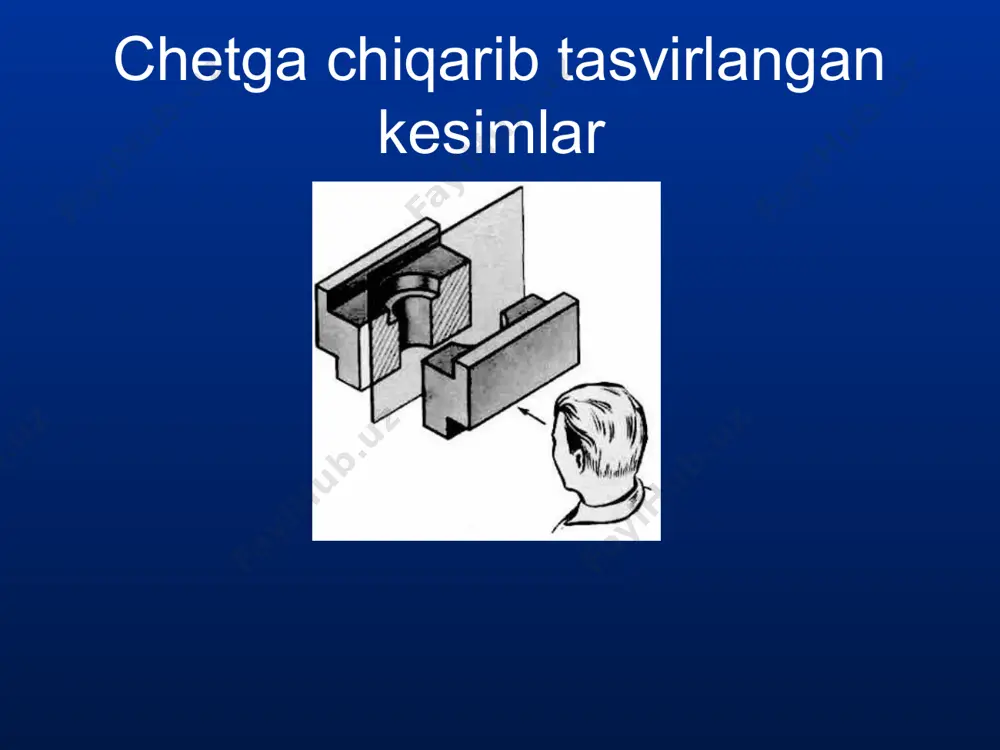

1484559315_65428.ppt слайд 1 kesim turlari kesim turlari bajarilishiga qarab ikki xil kesim bo‘ladi: chetga chiqarib tasvirlangan kesim ustiga qo‘yilgan kesim chetga chiqarib tasvirlangan kesimlar chetga chiqarib tasvirlangan kesimlar ancha yaqqol bo‘ladi va ular a-a, 3-3 kabi kerakli yozuvlar bilan belgilanadi (4.1-chizmadagi a-a va b-b vfsim). agar teshik, o‘yiqlaming simmetriya o‘qi davomida kesim chiqarib irlansa, kesuvchi tekislik izi ko‘rsatilmasdan o‘ng tomon (90°)ga burib n>virlanadi (3.3-chizma, с va 4.1-chizma). chetga chiqarib tasvirlanadigan > r>imni 4.2-chizmadagidek ko‘rinishning uzib tasvirlangan qismlari orasiga : ;• iashtirish mumkin. bunday usulni shatunlar, balkalar, relslar, uzun vallarda 'hash mumkin. chetga chiqarib tasvirlangan kesimlar soni qanchabo‘lishiga :aramay, ularning yuzalari shtrixlanadi. kesim konturi detal konturi bilan bir xil yo‘g‘onlikda chiziladi. kesim kontu- n va yuzasining shtrix chiziqlari bir xil ingichka tutash chiziq bilan chiziladi. kesimlaming bu turi uncha yaqqol bo‘lmagani uchun kamroq qo‘llaniladi. simmetriya o‘qiga nisbatan kesim qo‘llanilayotgan detaining kesimga tush- gan element! chiziladi. kesimga tushgan shponka ariqchasi bir tomonlama …

акие из перечисленных изображений вы видите на чертеже: упражнение 1 горизонтальный разрез 2) фронтальный разрез 3) профильный разрез 4) наклонный разрез 5) ломаный разрез 6) ступенчатый разрез 7) местный разрез 8) соединение половины вида с половиной разреза 9) разрез, который необходимо сопровождать надписью типа а-а. какие из перечисленных изображений вы видите на чертеже: упражнение 1 (ответы) горизонтальный разрез 2) фронтальный разрез 3) профильный разрез 4) наклонный разрез 5) ломаный разрез 6) ступенчатый разрез 7) местный разрез 8) соединение половины вида с половиной разреза 9) разрез, который необходимо сопровождать надписью типа а-а. 2,8 3,8 какие из перечисленных изображений вы видите на чертеже: упражнение 2 горизонтальный разрез фронтальный разрез профильный разрез наклонный разрез ломаный разрез ступенчатый разрез местный разрез соединение половины вида с половиной разреза 9) разрез, который необходимо сопровождать надписью типа а-а. какие из перечисленных изображений вы видите на чертеже: упражнение 2 (ответы) горизонтальный разрез фронтальный разрез профильный разрез наклонный разрез …

ый разрез профильный разрез наклонный разрез ломаный разрез ступенчатый разрез местный разрез соединение половины вида с половиной разреза 9) разрез, который необходимо сопровождать надписью типа а-а. какие из перечисленных изображений вы видите на чертеже: упражнение 4 (ответы) горизонтальный разрез фронтальный разрез профильный разрез наклонный разрез ломаный разрез ступенчатый разрез местный разрез соединение половины вида с половиной разреза 9) разрез, который необходимо сопровождать надписью типа а-а. 2,8 3,8 какие из перечисленных изображений вы видите на чертеже: упражнение 5 горизонтальный разрез 2) фронтальный разрез профильный разрез 4) наклонный разрез ломаный разрез 6) ступенчатый разрез 7) местный разрез 8) соединение половины вида с половиной разреза 9) разрез, который необходимо сопровождать надписью типа а-а. какие из перечисленных изображений вы видите на чертеже: упражнение 5 (ответы) горизонтальный разрез 2) фронтальный разрез профильный разрез 4) наклонный разрез ломаный разрез 6) ступенчатый разрез 7) местный разрез 8) соединение половины вида с половиной разреза 9) разрез, который необходимо …
