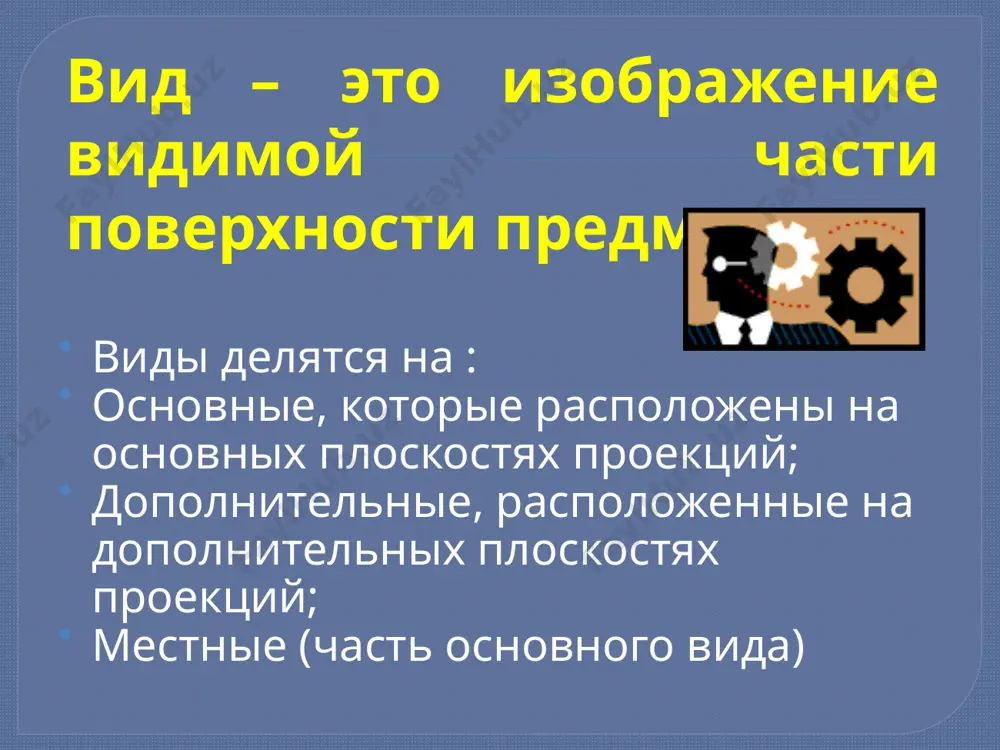

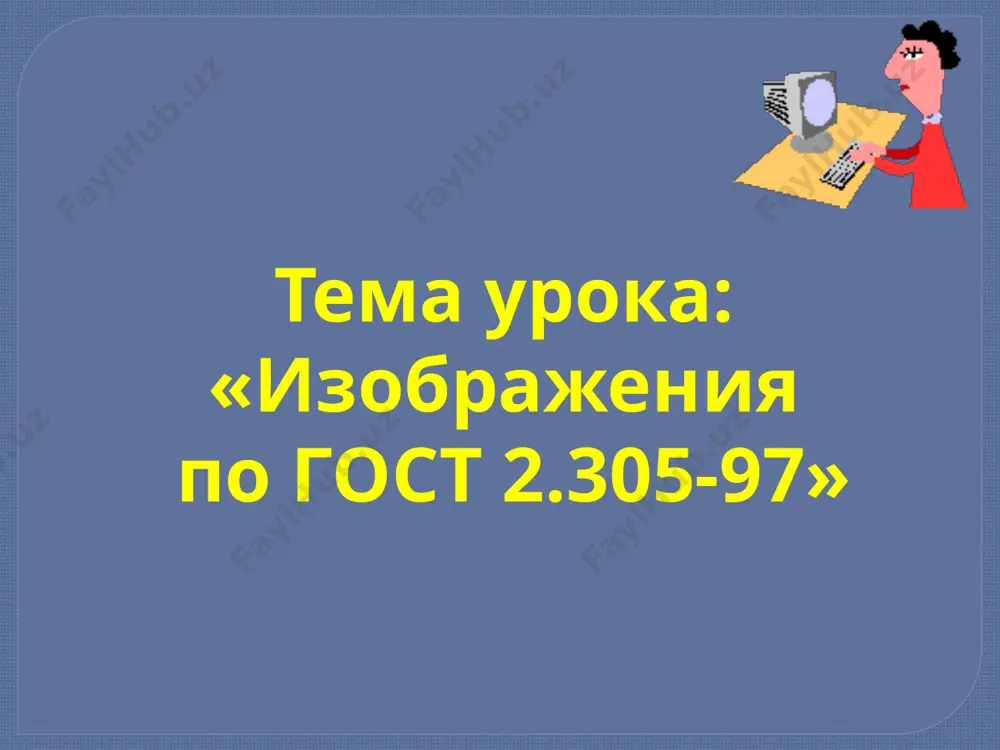

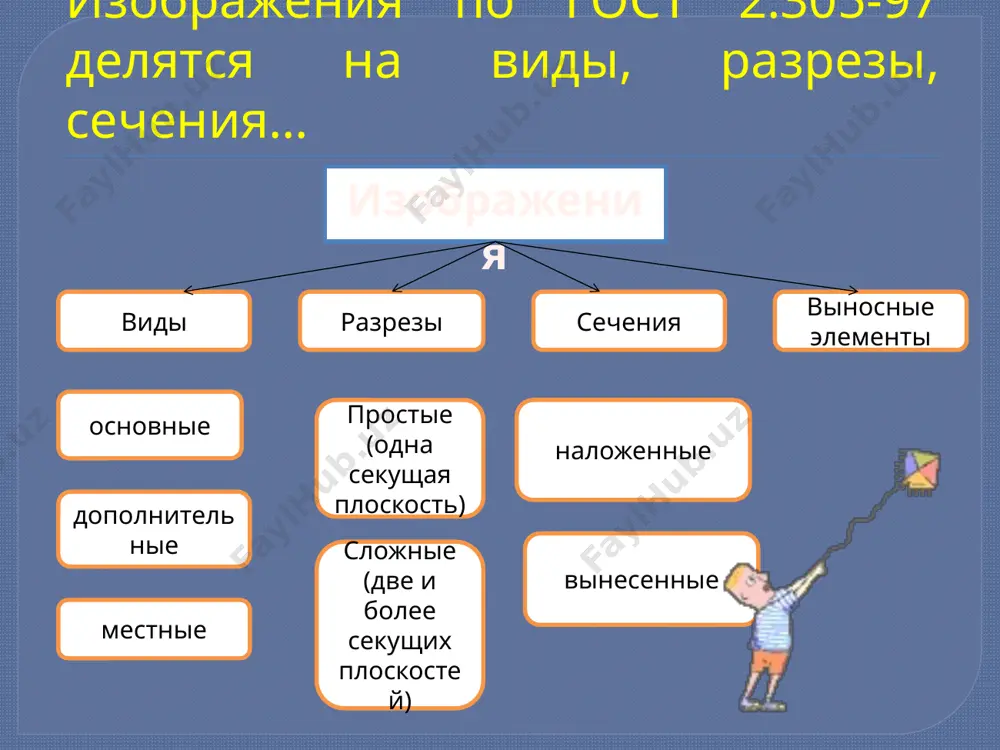

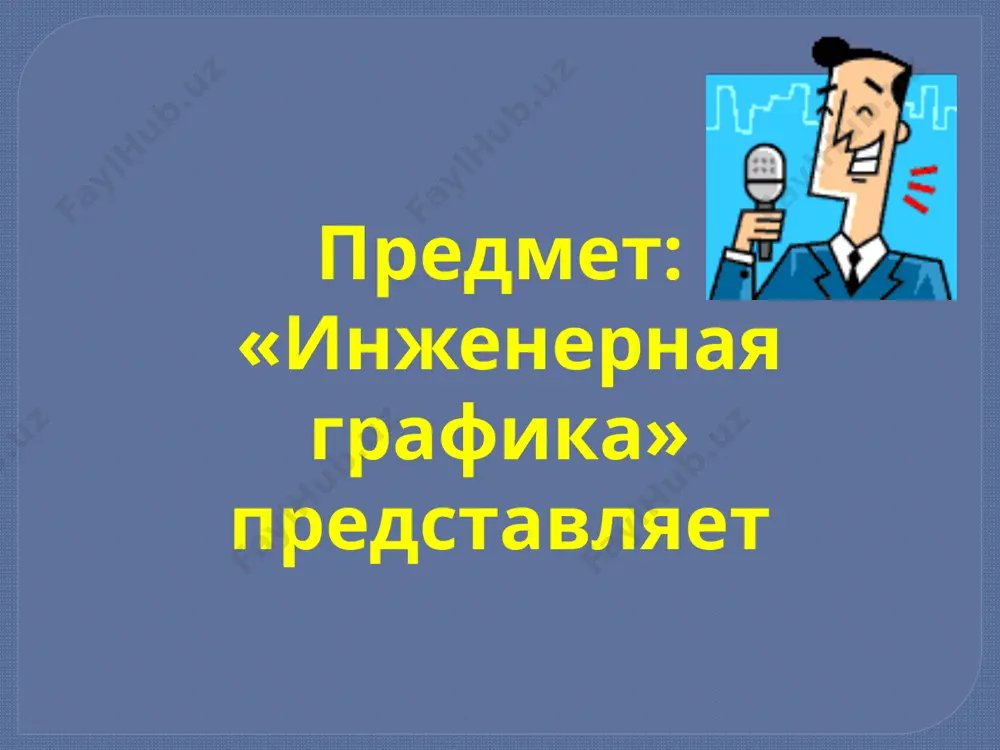

слайд 1 каршинский инженерно-экономический институт кафедра «общетехнические дисциплины» предмет: «инженерная графика» представляет тема урока: «изображения по гост 2.305-97» изображения по гост 2.305-97 делятся на виды, разрезы, сечения… изображения виды разрезы сечения выносные элементы основные дополнительные местные простые (одна секущая плоскость) сложные (две и более секущих плоскостей) наложенные вынесенные вид – это изображение видимой части поверхности предмета виды делятся на : основные, которые расположены на основных плоскостях проекций; дополнительные, расположенные на дополнительных плоскостях проекций; местные (часть основного вида) гост 2.305-97 устанавливает следующие названия и расположение основных видов: 1 – вид спереди (главный вид) 2 – вид сверху 3 – вид слева 4 – вид справа 5 – вид снизу 6 – вид сзади 6 дополнительные виды если какую-либо часть предмета невозможно показать на основных видах без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, не параллельных принятым плоскостям проекций местные виды изображение отдельного, ограниченного места поверхности предмета называют …

2 / 29

наклонные в образовании сложного разреза участвует две и более секущих плоскостей сложные разрезы делятся на: - ступенчатые, когда секущие плоскости параллельны и - ломаные, когда секущие плоскости пересекаются как образуются простые разрезы? мысленно разрезая предмет вдоль длины или ширины, мы получаем продольный(фронтальный а-а) или поперечный(профильный б-б) разрезы в отдельных случаях простые разрезы обозначаются(см. рисунок слева). при симметричной форме детали допускается вместо полного разреза выполнять только половину, совмещая с основным видом (рисунок справа) кроме простых разрезов, которые, как правило, располагаются на месте основных видов( на основных плоскостях проекций) существуют наклонные разрезы образование ломаного разреза при построении ломаного разреза секущие плоскости условно поворачивают около линии пересечения плоскостей до совмещения в одну общую плоскость, параллельную какой-либо основной плоскости проекций образование ступенчатого разреза при выполнении ступенчатого разреза секущие плоскости совмещают в одну общую плоскость и разрез оформляется как простой что важно помнить при построении сложных разрезов? линии, разделяющие два сечения друг от друга в …

3 / 29

условности и упрощения для того, чтобы чертеж был простым и понятным, а также с целью экономии времени при выполнении чертежей в соответствии с гост 2.305-68 устанавливают следующие условности и упрощения… 1.если вид, разрез или сечение представляет собой симметричную фигуру, допускается вычерчивать половину изображения 2. такие элементы, как спицы, тонкие стенки, ребра жесткости, показывают в разрезе нерассеченными (незаштрихованными), если секущая плоскость направлена вдоль оси или длинной стороны такого элемента 3. плавный переход от одной поверхности к другой показывается условно, либо вообще не показывается но это не все сведения об условностях и упрощениях… если вас интересует более подробная информация, то вам следует обратиться к следующим источникам: - гост 2.305-68 «изображения»; - боголюбов с.а. «инженерная графика», м.: высшая школа; куликов в.п. «стандарты инженерной графики» сайты в интернете пример: внешняя форма детали передается посредством основных видов, одного дополнительного(б) и одного местного(а) пример: внутренняя форма той же детали передана с применением разрезов(а-а, б-б), одного сечения(в-в) …

4 / 29

словно, очень важно!); недостаточно выполнить на уроке опорный конспект по теме(тоже важно!); нужно регулярно работать над самообразованием, читая учебник, госты, методические указания… …и тогда вы точно полюбите этот красивейший предмет!!! audio1.wav image2.gif image3.gif image4.gif image5.gif image6.gif image7.jpeg image8.gif image9.jpeg image10.gif image11.gif image12.gif image13.jpeg image14.jpeg image15.wmf image16.jpeg image17.wmf image18.jpeg image19.jpeg image20.gif image21.jpeg image22.jpeg image23.gif image24.png image25.gif image26.png image27.gif image28.gif image29.jpeg image30.png image31.png image32.png image33.gif image34.png image35.png image36.wmf image37.png image38.png image39.wmf image40.gif image41.wmf /docprops/thumbnail.jpeg
