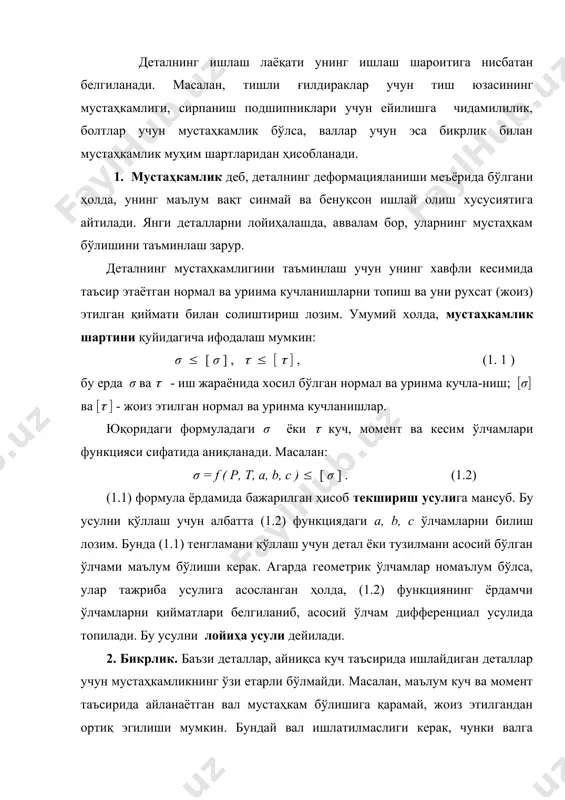

1476969027_65805.doc деталларнинг ишлаш лаёқати омиллари ва уни таъминлаш асослари режа: 1. мустаҳкамлик. 2. бикрлик. 3. ейилишга чидамлилик. 4. титрашга чидамлилик. 5. иссиққа бардошлик. 6. машиналарни ишончли ишлашини таъминлаш асослари. 7. машина деталларини мустаҳкамликка ҳисоблаш хусусиятлари. деталнинг ишлаш лаёқати унинг ишлаш шароитига нисбатан белгиланади. масалан, тишли ғилдираклар учун тиш юзасининг мустаҳкамлиги, сирпаниш подшипниклари учун ейилишга чидамилилик, болтлар учун мустаҳкамлик бўлса, валлар учун эса бикрлик билан мустаҳкамлик муҳим шартларидан ҳисобланади. 1. мустаҳкамлик деб, деталнинг деформацияланиши меъёрида бўлгани ҳолда, унинг маълум вақт синмай ва бенуқсон ишлай олиш хусусиятига айтилади. янги деталларни лойиҳалашда, аввалам бор, уларнинг мустаҳкам бўлишини таъминлаш зарур. деталнинг мустаҳкамлигини таъминлаш учун унинг хавфли кесимида таъсир этаётган нормал ва уринма кучланишларни топиш ва уни рухсат (жоиз) этилган қиймати билан солиштириш лозим. умумий холда, мустаҳкамлик шартини қуйидагича ифодалаш мумкин: σ ( [ σ ] ( ( ( ( ( ( , (1. 1 ) бу ерда σ ва ( - иш жараёнида хосил …

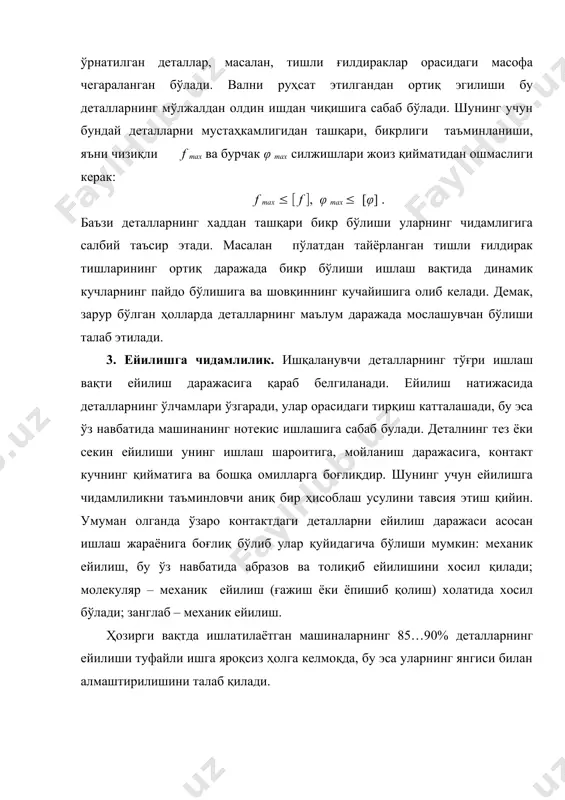

ига қарамай, жоиз этилгандан ортиқ эгилиши мумкин. бундай вал ишлатилмаслиги керак, чунки валга ўрнатилган деталлар, масалан, тишли ғилдираклар орасидаги масофа чегараланган бўлади. вални руҳсат этилгандан ортиқ эгилиши бу деталларнинг мўлжалдан олдин ишдан чиқишига сабаб бўлади. шунинг учун бундай деталларни мустаҳкамлигидан ташқари, бикрлиги таъминланиши, яъни чизиқли f max ва бурчак φ max силжишлари жоиз қийматидан ошмаслиги керак: f max ( ( f (, φ max ( [φ] . баъзи деталларнинг хаддан ташқари бикр бўлиши уларнинг чидамлигига салбий таъсир этади. масалан пўлатдан тайёрланган тишли ғилдирак тишларининг ортиқ даражада бикр бўлиши ишлаш вақтида динамик кучларнинг пайдо бўлишига ва шовқиннинг кучайишига олиб келади. демак, зарур бўлган ҳолларда деталларнинг маълум даражада мослашувчан бўлиши талаб этилади. 3. ейилишга чидамлилик. ишқаланувчи деталларнинг тўғри ишлаш вақти ейилиш даражасига қараб белгиланади. ейилиш натижасида деталларнинг ўлчамлари ўзгаради, улар орасидаги тирқиш катталашади, бу эса ўз навбатида машинанинг нотекис ишлашига сабаб булади. деталнинг тез ёки секин ейилиши унинг ишлаш шароитига, мойланиш даражасига, …

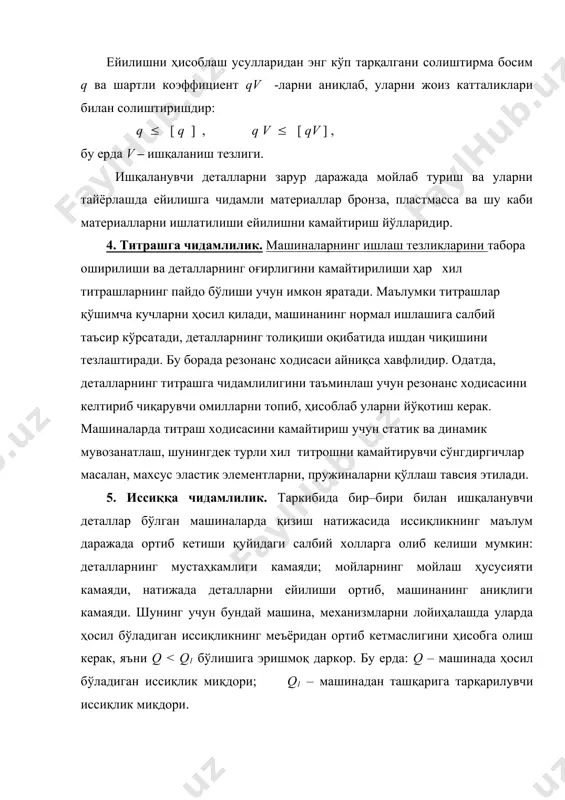

рур даражада мойлаб туриш ва уларни тайёрлашда ейилишга чидамли материаллар бронза, пластмасса ва шу каби материалларни ишлатилиши ейилишни камайтириш йўлларидир. 4. титрашга чидамлилик. машиналарнинг ишлаш тезликларини табора оширилиши ва деталларнинг оғирлигини камайтирилиши ҳар хил титрашларнинг пайдо бўлиши учун имкон яратади. маълумки титрашлар қўшимча кучларни ҳосил қилади, машинанинг нормал ишлашига салбий таъсир кўрсатади, деталларнинг толиқиши оқибатида ишдан чиқишини тезлаштиради. бу борада резонанс ходисаси айниқса хавфлидир. одатда, деталларнинг титрашга чидамлилигини таъминлаш учун резонанс ходисасини келтириб чиқарувчи омилларни топиб, ҳисоблаб уларни йўқотиш керак. машиналарда титраш ходисасини камайтириш учун статик ва динамик мувозанатлаш, шунингдек турли хил титрошни камайтирувчи сўнгдиргичлар масалан, махсус эластик элементларни, пружиналарни қўллаш тавсия этилади. 5. иссиққа чидамлилик. таркибида бир–бири билан ишқаланувчи деталлар бўлган машиналарда қизиш натижасида иссиқликнинг маълум даражада ортиб кетиши қуйидаги салбий холларга олиб келиши мумкин: деталларнинг мустаҳкамлиги камаяди; мойларнинг мойлаш ҳусусияти камаяди, натижада деталларни ейилиши ортиб, машинанинг аниқлиги камаяди. шунинг учун бундай машина, механизмларни лойиҳалашда уларда ҳосил бўладиган иссиқликнинг …

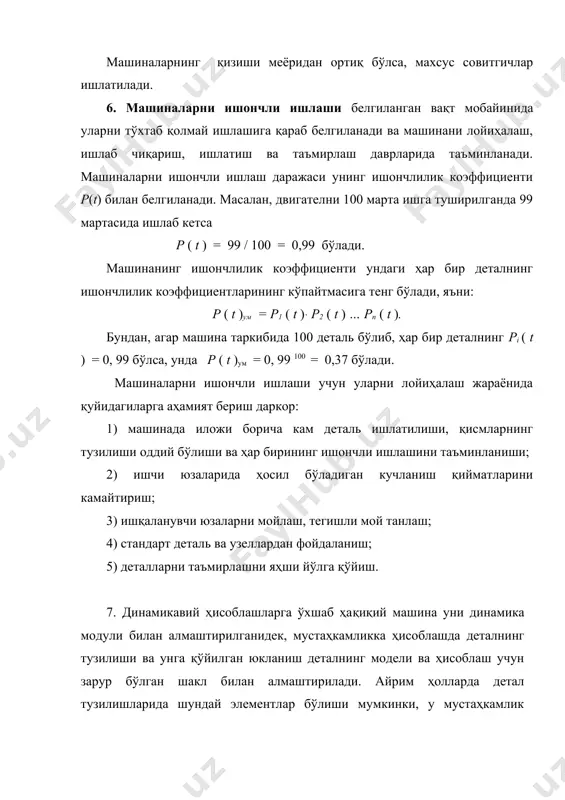

ициенти ундаги ҳар бир деталнинг ишончлилик коэффициентларининг кўпайтмасига тенг бўлади, яъни: p ( t )ум = p1 ( t ) ּ p2 ( t ) … pn ( t ). бундан, агар машина таркибида 100 деталь бўлиб, ҳар бир деталнинг pi ( t ) = 0, 99 бўлса, унда p ( t )ум = 0, 99 100 = 0,37 бўлади. машиналарни ишончли ишлаши учун уларни лойиҳалаш жараёнида қуйидагиларга аҳамият бериш даркор: 1) машинада иложи борича кам деталь ишлатилиши, қисмларнинг тузилиши оддий бўлиши ва ҳар бирининг ишончли ишлашини таъминланиши; 2) ишчи юзаларида ҳосил бўладиган кучланиш қийматларини камайтириш; 3) ишқаланувчи юзаларни мойлаш, тегишли мой танлаш; 4) стандарт деталь ва узеллардан фойдаланиш; 5) деталларни таъмирлашни яҳши йўлга қўйиш. 7. динамикавий ҳисоблашларга ўхшаб ҳақиқий машина уни динамика модули билан алмаштирилганидек, мустаҳкамликка ҳисоблашда деталнинг тузилиши ва унга қўйилган юкланиш деталнинг модели ва ҳисоблаш учун зарур бўлган шакл билан алмаштирилади. айрим ҳолларда детал тузилишларида шундай элементлар …

собидан мақсад, деталнинг асосий ўлчамларини аниқлаб олишдир. бунинг учун детал материали ва унга таъсир қилувчи юкланиш қиймати маҳлум бўлиши керак. текширув ҳисобидан мақсад, деталда ташқи юкланишдан ҳосил бўлган кучланишни аниқлашдир. бу ҳолда деталнинг ўлчамлари, материалнинг тури аниқ бўлиши керак, аҳамиятга сазоворлиги шундаки, аниқланган кучланиш рухсат этилгандан катта бўлмаслиги керак. бундан шундай хулоса қилиш мумкин: лойиҳалаш ҳисоби деталнинг тузилишини келтириб чиқаради, текширув ҳисоби эса детал лойиҳасидан кейин бажарилади. текширув ҳисобида деталнинг ҳақиқий ва асосий ўлчамлари инобатга олинади. чунки, лойиҳадан сўнг уни параметрлари таҳлилий усулда топилганидан фараз қилиш мумкин. адабиётлар: 1. сулаймонов и. и. машина деталлари. тошкент нашриёти, 1988. 2. тожибоев р.н., жўраев а.ж. машина деталлари. тошкент, «ўқитувчи», 2002 3. пятаев а.в., муҳаммаджонов б.к. машина деталлари. ўқув қўлланма., тошкент, 2004. 4. иванов м.н. детали машин. москва, «высшая школа», 1991.
