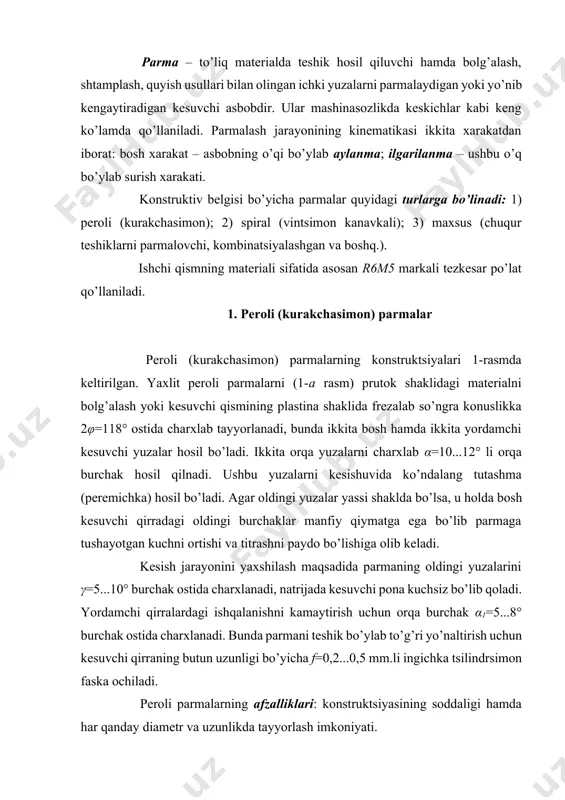

1669665276.docx parmalar reja: 1. peroli (kurakchasimon) parmalar 2. spiral parmalar. konstruktiv elementlari va geometrik parametrlari 3. spiral parmalarni geometrik kamchiliklari va ularni bartarf etish 4. qattiq qotishmali parmalar 5. chuqur teshiklar uchun parmalar parma – to’liq materialda teshik hosil qiluvchi hamda bolg’alash, shtamplash, quyish usullari bilan olingan ichki yuzalarni parmalaydigan yoki yo’nib kengaytiradigan kesuvchi asbobdir. ular mashinasozlikda keskichlar kabi keng ko’lamda qo’llaniladi. parmalash jarayonining kinematikasi ikkita xarakatdan iborat: bosh xarakat – asbobning o’qi bo’ylab aylanma; ilgarilanma – ushbu o’q bo’ylab surish xarakati. konstruktiv belgisi bo’yicha parmalar quyidagi turlarga bo’linadi: 1) peroli (kurakchasimon); 2) spiral (vintsimon kanavkali); 3) maxsus (chuqur teshiklarni parmalovchi, kombinatsiyalashgan va boshq.). ishchi qismning materiali sifatida asosan r6m5 markali tezkesar po’lat qo’llaniladi. 1. peroli (kurakchasimon) parmalar peroli (kurakchasimon) parmalarning konstruktsiyalari 1-rasmda keltirilgan. yaxlit peroli parmalarni (1-a rasm) prutok shaklidagi materialni bolg’alash yoki kesuvchi qismining plastina shaklida frezalab so’ngra konuslikka 2φ=118° ostida charxlab tayyorlanadi, bunda ikkita bosh hamda ikkita …

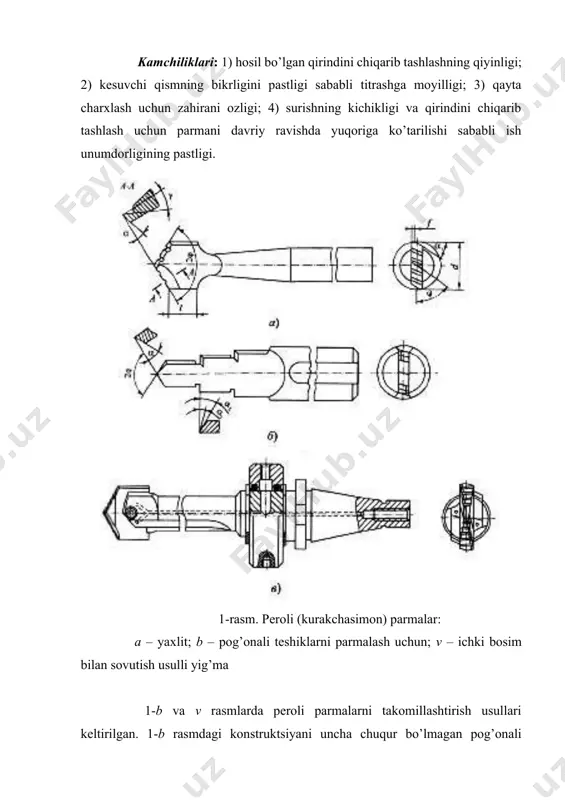

vchi qirraning butun uzunligi bo’yicha f=0,2...0,5 mm.li ingichka tsilindrsimon faska ochiladi. peroli parmalarning afzalliklari: konstruktsiyasining soddaligi hamda har qanday diametr va uzunlikda tayyorlash imkoniyati. kamchiliklari: 1) hosil bo’lgan qirindini chiqarib tashlashning qiyinligi; 2) kesuvchi qismning bikrligini pastligi sababli titrashga moyilligi; 3) qayta charxlash uchun zahirani ozligi; 4) surishning kichikligi va qirindini chiqarib tashlash uchun parmani davriy ravishda yuqoriga ko’tarilishi sababli ish unumdorligining pastligi. 1-rasm. peroli (kurakchasimon) parmalar: a – yaxlit; b – pog’onali teshiklarni parmalash uchun; v – ichki bosim bilan sovutish usulli yig’ma 1-b va v rasmlarda peroli parmalarni takomillashtirish usullari keltirilgan. 1-b rasmdagi konstruktsiyani uncha chuqur bo’lmagan pog’onali teshiklarga avtomat dastgohlarda ishlov berishda qo’llaniladi. bunda operatsiyalarning va asboblarning soni kamayadi. 1-v rasmdagi konstruktsiyada almashuvchi kesuvchi plastinali peroli parma ko’rsatilgan. qirindini chiqib ketishini yaxshilash maqsadida uni kengligi bo’yicha orqa yuzalarda qirindi maydalovchi kanavkalar bajarilgan. patron va asbob sterjenining ichidagi teshik orqali kesish zonasiga sovituvchi suyuqlik uzatiladi. bunday parmalar rdb …

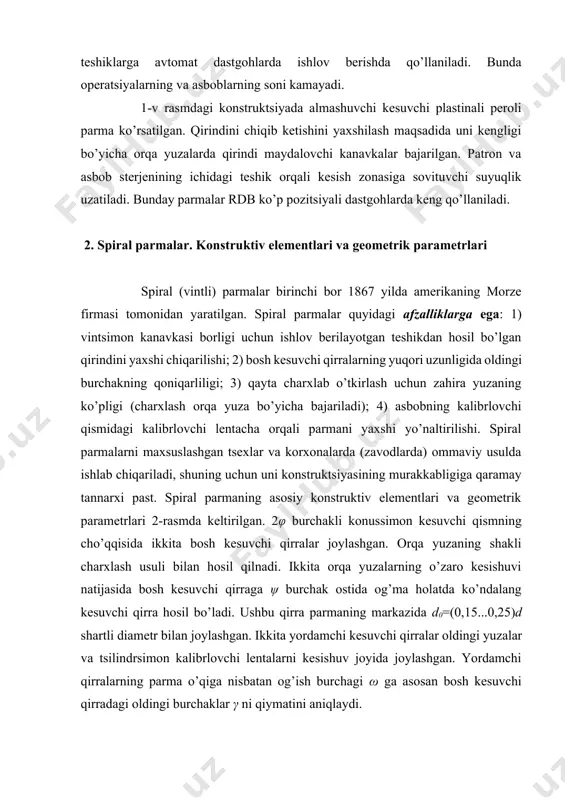

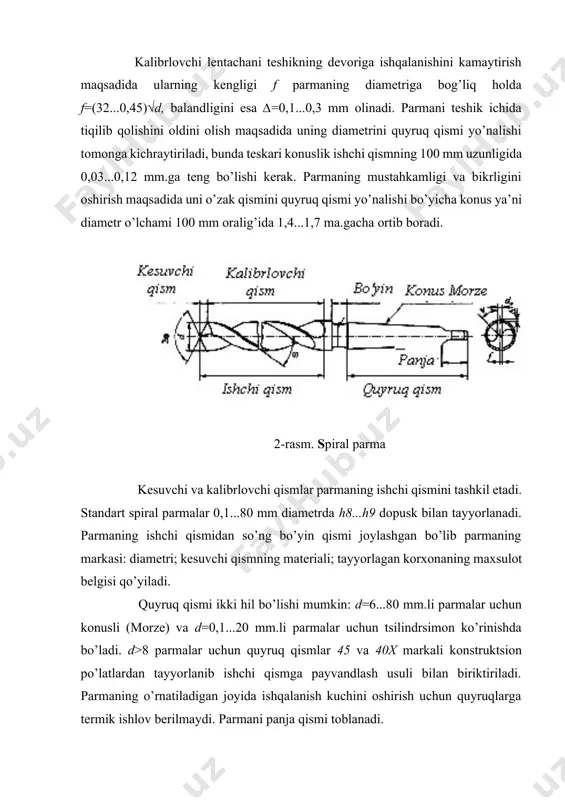

avodlarda) ommaviy usulda ishlab chiqariladi, shuning uchun uni konstruktsiyasining murakkabligiga qaramay tannarxi past. spiral parmaning asosiy konstruktiv elementlari va geometrik parametrlari 2-rasmda keltirilgan. 2φ burchakli konussimon kesuvchi qismning cho’qqisida ikkita bosh kesuvchi qirralar joylashgan. orqa yuzaning shakli charxlash usuli bilan hosil qilnadi. ikkita orqa yuzalarning o’zaro kesishuvi natijasida bosh kesuvchi qirraga ψ burchak ostida og’ma holatda ko’ndalang kesuvchi qirra hosil bo’ladi. ushbu qirra parmaning markazida d0=(0,15...0,25)d shartli diametr bilan joylashgan. ikkita yordamchi kesuvchi qirralar oldingi yuzalar va tsilindrsimon kalibrlovchi lentalarni kesishuv joyida joylashgan. yordamchi qirralarning parma o’qiga nisbatan og’ish burchagi ω ga asosan bosh kesuvchi qirradagi oldingi burchaklar γ ni qiymatini aniqlaydi. kalibrlovchi lentachani teshikning devoriga ishqalanishini kamaytirish maqsadida ularning kengligi f parmaning diametriga bog’liq holda f=(32...0,45)√d, balandligini esa ∆=0,1...0,3 mm olinadi. parmani teshik ichida tiqilib qolishini oldini olish maqsadida uning diametrini quyruq qismi yo’nalishi tomonga kichraytiriladi, bunda teskari konuslik ishchi qismning 100 mm uzunligida 0,03...0,12 mm.ga teng bo’lishi kerak. …

qismlar 45 va 40x markali konstruktsion po’latlardan tayyorlanib ishchi qismga payvandlash usuli bilan biriktiriladi. parmaning o’rnatiladigan joyida ishqalanish kuchini oshirish uchun quyruqlarga termik ishlov berilmaydi. parmani panja qismi toblanadi. spiral parmalarning geometrik parametrlari. spiral parmalarning kesuvchi qismi murakkab geometrik shaklga ega bo’lib, bu ko’p sonli qirralar va murakkab shaklli oldingi va orqa yuzalardan iboratdir. cho’qqidagi 2φ burchak bosh burchak bo’lib, ular standart parmalarda 2φ=13...120° bo’ladi. bunda bosh kesuvchi qirra to’g’ri chiziqli bo’lib oldingi yuzaning tashkil etuvchisi bilan ustma ust mos tushadi. parmalarni charxlashda charxlash burchagi (2φ≠2φ) 70 dan 135° oralig’ida o’zgartirilishi mumkin. 2φ burchak qiymatini ishlov beriladigan materialga bog’liq holda olishni tavsiya etiladi. masalan, konstruktsion po’latlarga ishlov berishda 2φ=13...120°, zanglashga chidamli va yuqori mustahkam po’latlarga ishlov berishda 2φ=125...150°, cho’yan va bronzaga ishlov berishda 2φ=90...100°, qattiqligi yuqori bo’lgan cho’yanlarga ishlov berishda 2φ=120...125°, rangli metallarga (alyuminiy qotishmalari, latun, mis) ishlov berishda 2φ=125...140° olinadi. vintli kanavkani og’ish burchagi ω – bosh kesuvchi qirralarning …

ga ishlov berish uchun – 25...30°, cho’yan va boshqa mo’rt materiallarga ishlov berish uchun – 10...15°, alyuminiy, mis, va boshqa qovushqoq materiallarga ishlov berish uchun – 35...45° olishni tavsiya etiladi. oldingi burchak γ. spiral parmalarning oldingi burchagi bosh kesuvchi qirra uzunligiga bog’liq holda o’zgaruvchan qiymatga ega. bunda parmaning oldingi yuzasi vint chiziqli konvolyut ko’rinishida bo’lib, u asbob o’qiga og’ma g’olatda bo’lgan chiziq kesmasining vintsimon harakati bilan hosil qilinadi ( 3-a rasm). to’g’ri chiziqli kesuvchi qirrali standart parmalarda yuzani hosil qiluvchi kesuvchi qirra bilan ustma ust tushadi va parma o’qi bilan φ burchakni tashkil etadi. 3-rasm. spiral parmaning oldingi yuzalarini geometrik parametrlari: a – standart parma; b – o’q yuzasida joylashgan kesuvchi qirrali parma agar parmaning kesuvchi qirrasini har qanday nuqtasidan parmaga o’qdosh holda tsilindrsimon kesim o’tkazilsa va ushbu tsilindrdagi vintli chiziqlar tekislikka yoyilsa, u holda parma o’qiga nisbatan ushbu vintni og’ish burchagini aniqlash imkoni tug’iladi ( 4-rasm). bunda barcha nuqtalar …
