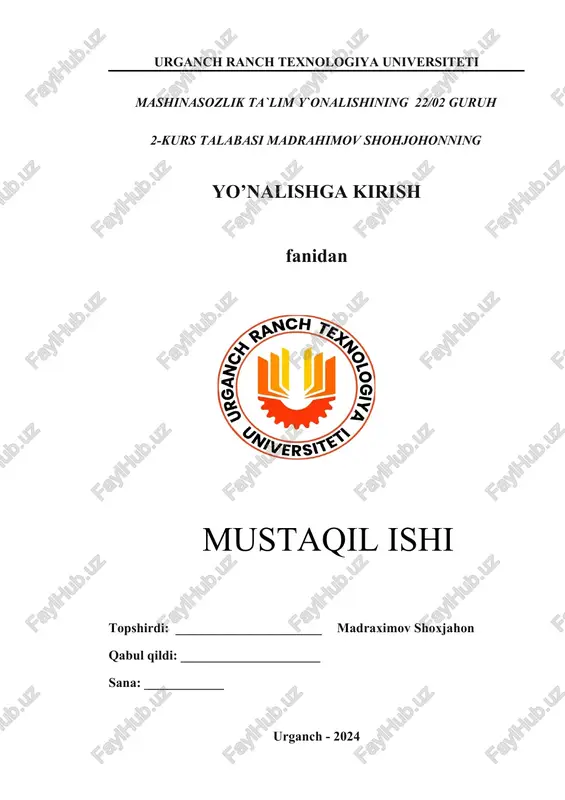

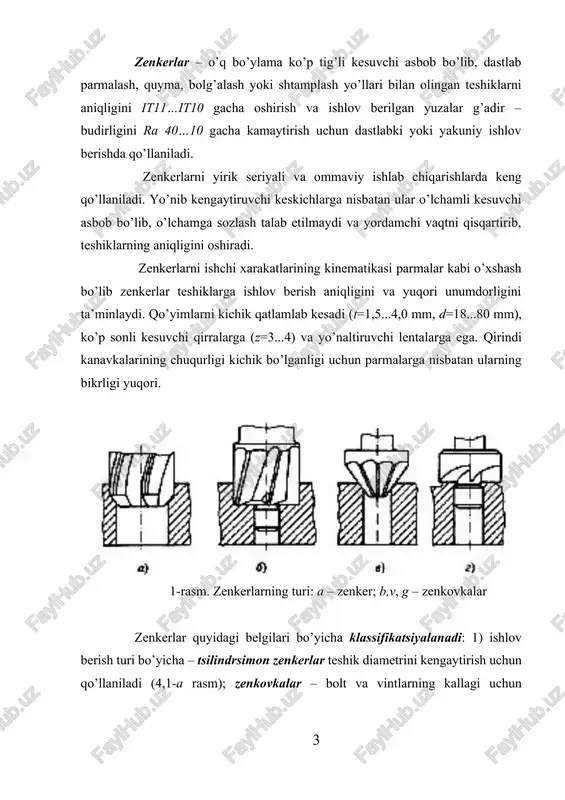

urganch ranch texnologiya universiteti mashinasozlik ta`lim y`onalishining 22/02 guruh 2-kurs talabasi madrahimov shohjohonning yo’nalishga kirish fanidan mustaqil ishi topshirdi: ______________________ madraximov shoxjahon qabul qildi: _____________________ sana: ____________ urganch - 2024 mavzu: zenkerlar reja: 1. tsilindrsimon zenkerlar 2. zenkovkalar zenkerlar – o’q bo’ylama ko’p tig’li kesuvchi asbob bo’lib, dastlab parmalash, quyma, bolg’alash yoki shtamplash yo’llari bilan olingan teshiklarni aniqligini it11…it10 gacha oshirish va ishlov berilgan yuzalar g’adir – budirligini ra 40…10 gacha kamaytirish uchun dastlabki yoki yakuniy ishlov berishda qo’llaniladi. zenkerlarni yirik seriyali va ommaviy ishlab chiqarishlarda keng qo’llaniladi. yo’nib kengaytiruvchi keskichlarga nisbatan ular o’lchamli kesuvchi asbob bo’lib, o’lchamga sozlash talab etilmaydi va yordamchi vaqtni qisqartirib, teshiklarning aniqligini oshiradi. zenkerlarni ishchi xarakatlarining kinematikasi parmalar kabi o’xshash bo’lib zenkerlar teshiklarga ishlov berish aniqligini va yuqori unumdorligini ta’minlaydi. qo’yimlarni kichik qatlamlab kesadi (t=1,5...4,0 mm, d=18...80 mm), ko’p sonli kesuvchi qirralarga (z=3...4) va yo’naltiruvchi lentalarga ega. qirindi kanavkalarining chuqurligi kichik bo’lganligi uchun parmalarga nisbatan …

2 / 29

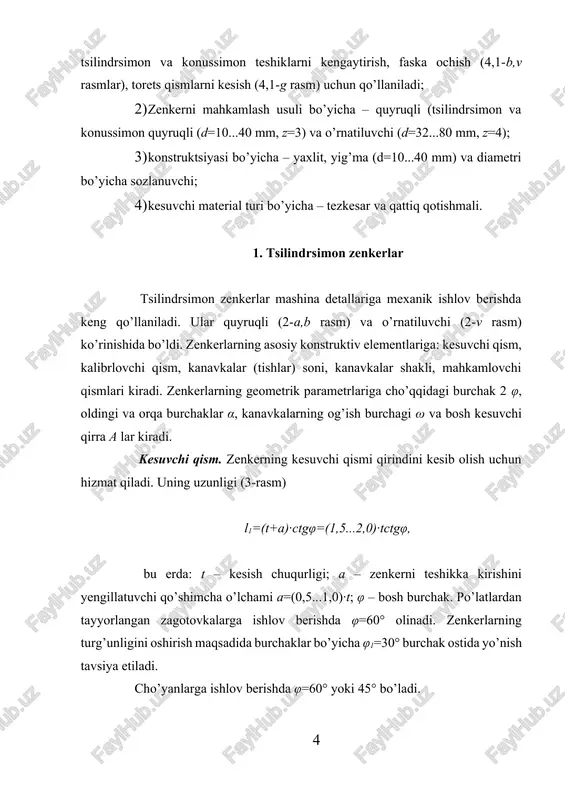

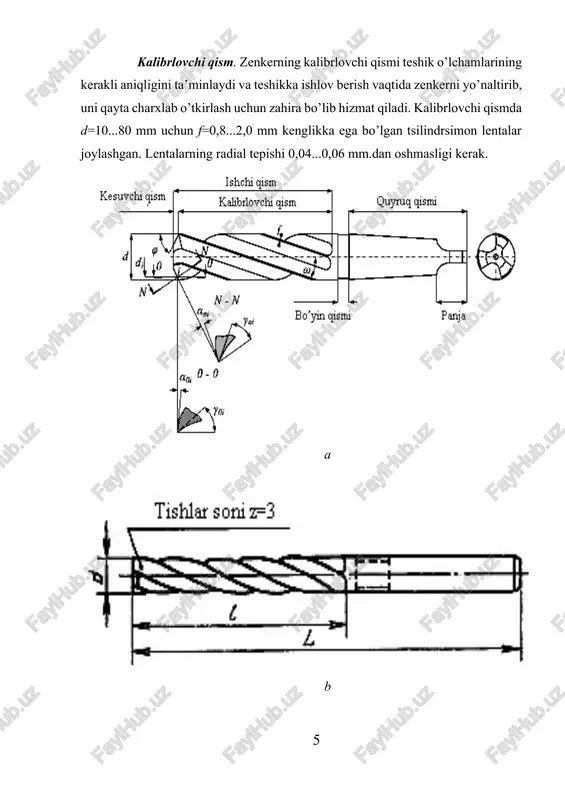

bo’yicha sozlanuvchi; 4) kesuvchi material turi bo’yicha – tezkesar va qattiq qotishmali. 1. tsilindrsimon zenkerlar tsilindrsimon zenkerlar mashina detallariga mexanik ishlov berishda keng qo’llaniladi. ular quyruqli (2-a,b rasm) va o’rnatiluvchi (2-v rasm) ko’rinishida bo’ldi. zenkerlarning asosiy konstruktiv elementlariga: kesuvchi qism, kalibrlovchi qism, kanavkalar (tishlar) soni, kanavkalar shakli, mahkamlovchi qismlari kiradi. zenkerlarning geometrik parametrlariga cho’qqidagi burchak 2 φ, oldingi va orqa burchaklar α, kanavkalarning og’ish burchagi ω va bosh kesuvchi qirra a lar kiradi. kesuvchi qism. zenkerning kesuvchi qismi qirindini kesib olish uchun hizmat qiladi. uning uzunligi (3-rasm) l1=(t+a)·ctgφ=(1,5...2,0)·tctgφ, bu erda: t – kesish chuqurligi; a – zenkerni teshikka kirishini yengillatuvchi qo’shimcha o’lchami a=(0,5...1,0)·t; φ – bosh burchak. po’latlardan tayyorlangan zagotovkalarga ishlov berishda φ=60° olinadi. zenkerlarning turg’unligini oshirish maqsadida burchaklar bo’yicha φ1=30° burchak ostida yo’nish tavsiya etiladi. cho’yanlarga ishlov berishda φ=60° yoki 45° bo’ladi. kalibrlovchi qism. zenkerning kalibrlovchi qismi teshik o’lchamlarining kerakli aniqligini ta’minlaydi va teshikka ishlov berish vaqtida zenkerni yo’naltirib, …

3 / 29

alig’ida kesuvchi plastinaning butun uzunligida bo’ladi, kesuvchi asbob korpusining diametri qattiq qotishmali plastina o’lchamiga nisbatan 0,01...0,02 mm.ga kichraytiriladi. qattiq qotishmali zenkerlar lentasining kengligini oshirish maqsadga muvofiq emas, chunki unda mayda qirindilarni yopishib qolish holatlari sodir bo’lib, asbobni turg’unligini pasayishiga olib keladi. teskari konuslik qiymatini oshirishda titrash kuchayadi. kanavkalar soni. zenkerlarni odatda uchta (quyruqli) yoki to’rtta (o’rnatiluvchi) kanavkali qilib tayyorlanadi. yana o’rnatiluvchi yirik o’lchamli (d>58 mm) olti va undan ko’p kanavkali zenkerlar ham qo’llaniladi. og’ir mashinasozlikda katta qo’yimlarni kesish uchun ikki tishli zenkerlar qo’llanilib, ushbu zenkerlar opravkaga o’rnatiladi (4-rasm). ular kalta va xajmi bo’yicha katta bo’lgan kanavkalarga ega bo’lib 300 mm.gacha diametrli teshiklarga ishlov berishda qo’llaniladi. zenkerning kanavkalari odatda vintsimon, po’lat va cho’yanlardan tayyorlangan zagotovkalarga ishlov beruvchi qattiq qotishmali zenkerlarda esa to’g’ri chiziqli ko’rinishda bo’ladi. pichoqlari o’rnatilgan yig’ma va qattiq qotishmali plastinalar kavsharlangan zenkerlarda kanavkalar asbobning o’qiga nisbatan og’ma holatda joylashgan bo’ladi. 4-rasm. ikki tishli zenker 5-rasmda turli asbobsozlik korxonalarida qo’llaniladigan …

4 / 29

rlarni loyihalashda ushbu burchaklarning quyidagi qiymatlarini olishni tavsiya etiladi: po’latlarga ishlov berishda γn=8...12°; cho’yanlarga ishlov berishda γn=6...10°; rangli metallarga ishlov berishda γn=25...30°; qattiq po’latlar va cho’yanlarga ishlov berishda esa γn=0...5°. qattiq qotishmali plastinalar kavsharlangan zenkerlarda kesuvchi qirralarning mustahkamligini oshirish maqsadida bosh kesuvchi qirraning og’ish burchagi +λ hosil qilinadi va λ=12...15° olishni tavsiya etiladi. bunda hosil bo’lgan qirindini chiqishi quyruq qism yo’nalishi bo’yicha bo’ladi, kesuvchi qism esa o’q bo’ylama tekislikka nisbatan r0 ga og’ma holda o’stirilgan bo’ladi, u holda zenkerlarning orqa burchagi α spiral parmalar kabi tekislik bo’yicha yo’nib yoki konussimon va vintsimon yuzalarda hosil qilinadi. charxlash vaqtida kesuvchi qirralarning o’q bo’ylama tepishini nazorat qilish uchun orqa yuzada kesuvchi qirra yonida 0,03...0,05 mm.li lenta qoldiriladi (3-a rasm). bunda kesuvchi qirraning tepishi 0,05...0,06 mm.dan katta bo’lmasligi kerak. yig’ma zenkerlar asbobsozlik materiallarini iqtisod qilish maqsadida konstruktsion po’latlardan tayyorlangan korpusga mahkamlanadigan pichoqlar bilan jihozlanib, opravkaga 1:30 konusli teshigi va toretsli shponkasi bilan o’rnatiladi (4-a,b …

5 / 29

va ponalar yassi pazlarga o’rnatilib diametr va o’q bo’ylab sozlashga imkon yaratadi. ammo bunday zenkerlarning konstruktsiyasi bir muncha murakkablashadi. teshiklarga qattiq qotishma bilan jihozlangan zenkerlar bilan ishlov berishda parmalashga nisbatan kesish sharoiti kesuvchi asbobning turg’unligini yuqoriligi, kesuvchi ponaga tushayotgan yuklanishning kichikligi, qirindining chiqib ketish sharoitini yaxshiligi va asbobni teshikda yo’nalishi hisobiga qoniqarli bo’ladi. kichik diametrli (d=8...20 mm) teshiklarga ishlov berishda yaxlit qattiq qotishmali zenkerlar qo’llaniladi. 8-a rasmda ishchi qismi qattiq qotishmadan tayyorlangan quyruq qism bilan kavsharlab biriktirilgan kichik diametrli zenker ko’rsatilgan. bu erda zenkerni kiruvchi konusi konussimon markazning (2φ=75°) qismi bo’lib, tishlar soni z=3, kanavkalar va tishlarning shakli to’g’ri chiziqlidir. 7-rasm. yig’ma zenkerlarning pichoqlarini mahkamlash usullari a – ponasimon riflangan pichoqlar; b – ponali yassi pichoqlar shuni hisobga olish lozimki, yaxlit qattiq qotishmali zenkerlarning narxi juda yuqori. yig’ma asboblarning pichog’iga standart plastinalarni kavsharlab, o’rnatiluvchi yoki quyruqli zenkerlarning korpusiga kavsharlab qattiq qotishmalarni qo’llash ancha arzon bo’ladi (8-b, v rasmlar). o’rnatiluvchi qattiq …
