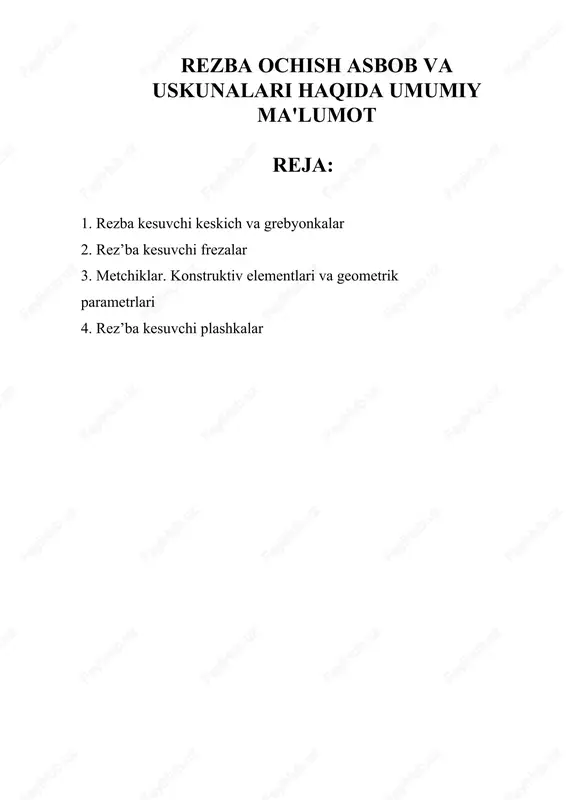

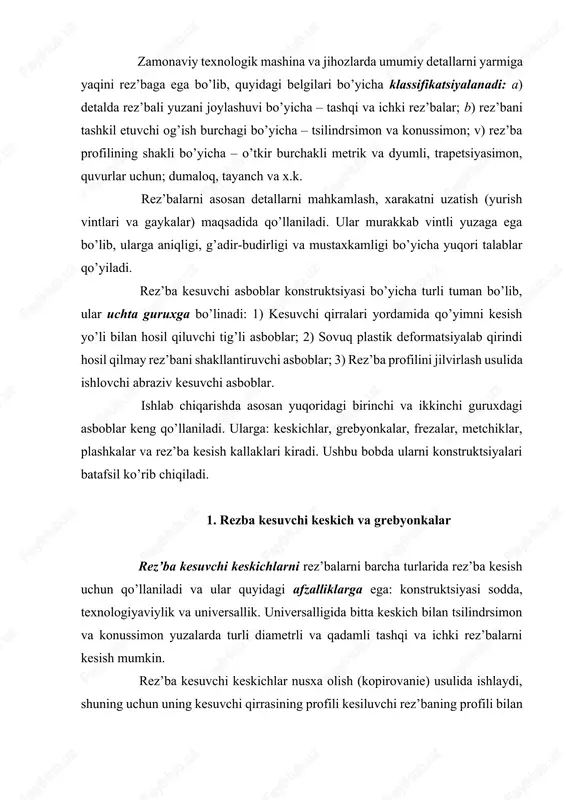

rezba ochish asbob va uskunalari haqida umumiy ma'lumot reja: 1. rezba kesuvchi keskich va grebyonkalar 2. rez’ba kesuvchi frezalar 3. metchiklar. konstruktiv elementlari va geometrik parametrlari 4. rez’ba kesuvchi plashkalar zamonaviy texnologik mashina va jihozlarda umumiy detallarni yarmiga yaqini rez’baga ega bo’lib, quyidagi belgilari bo’yicha klassifikatsiyalanadi: a) detalda rez’bali yuzani joylashuvi bo’yicha – tashqi va ichki rez’balar; b) rez’bani tashkil etuvchi og’ish burchagi bo’yicha – tsilindrsimon va konussimon; v) rez’ba profilining shakli bo’yicha – o’tkir burchakli metrik va dyumli, trapetsiyasimon, quvurlar uchun; dumaloq, tayanch va x.k. rez’balarni asosan detallarni mahkamlash, xarakatni uzatish (yurish vintlari va gaykalar) maqsadida qo’llaniladi. ular murakkab vintli yuzaga ega bo’lib, ularga aniqligi, g’adir-budirligi va mustaxkamligi bo’yicha yuqori talablar qo’yiladi. rez’ba kesuvchi asboblar konstruktsiyasi bo’yicha turli tuman bo’lib, ular uchta guruxga bo’linadi: 1) kesuvchi qirralari yordamida qo’yimni kesish yo’li bilan hosil qiluvchi tig’li asboblar; 2) sovuq plastik deformatsiyalab qirindi hosil qilmay rez’bani shakllantiruvchi asboblar; 3) rez’ba profilini …

2 / 13

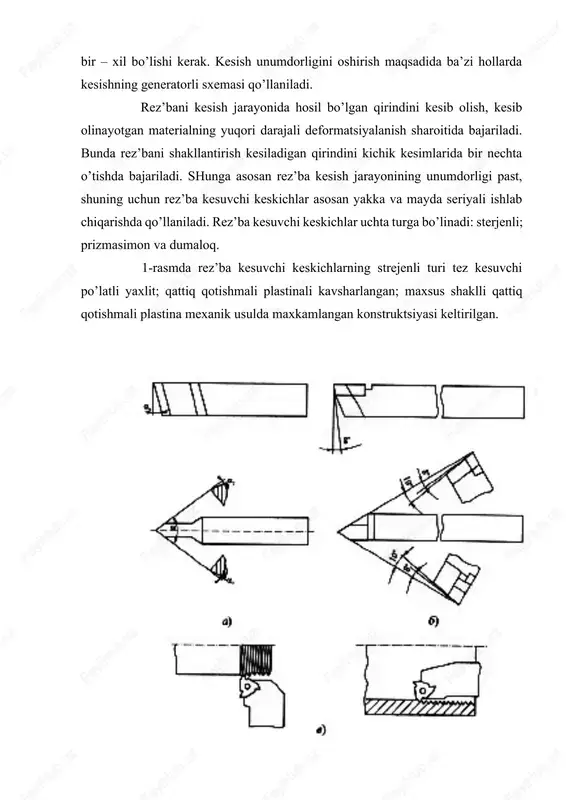

qirrasining profili kesiluvchi rez’baning profili bilan bir – xil bo’lishi kerak. kesish unumdorligini oshirish maqsadida ba’zi hollarda kesishning generatorli sxemasi qo’llaniladi. rez’bani kesish jarayonida hosil bo’lgan qirindini kesib olish, kesib olinayotgan materialning yuqori darajali deformatsiyalanish sharoitida bajariladi. bunda rez’bani shakllantirish kesiladigan qirindini kichik kesimlarida bir nechta o’tishda bajariladi. shunga asosan rez’ba kesish jarayonining unumdorligi past, shuning uchun rez’ba kesuvchi keskichlar asosan yakka va mayda seriyali ishlab chiqarishda qo’llaniladi. rez’ba kesuvchi keskichlar uchta turga bo’linadi: sterjenli; prizmasimon va dumaloq. 1-rasmda rez’ba kesuvchi keskichlarning strejenli turi tez kesuvchi po’latli yaxlit; qattiq qotishmali plastinali kavsharlangan; maxsus shaklli qattiq qotishmali plastina mexanik usulda maxkamlangan konstruktsiyasi keltirilgan. 1-rasm. sterjenli rez’ba kesuvchi keskichlarning turlari: a – tez kesar po’latdan; b – kavsharlangan qattiq qotishma plastinali; v – qattiq qotishmali plastinani mexanik usulda maxkamlangan oddiy tokarlik keskichlaridan rez’ba kesuvchi keskichlar kallagining shakli va kesuvchi qirralarning profili bilan farqlanadi. charxlashni yengillashtirish maqsadida oldingi burchak γ= 0 bo’ladi. yon …

3 / 13

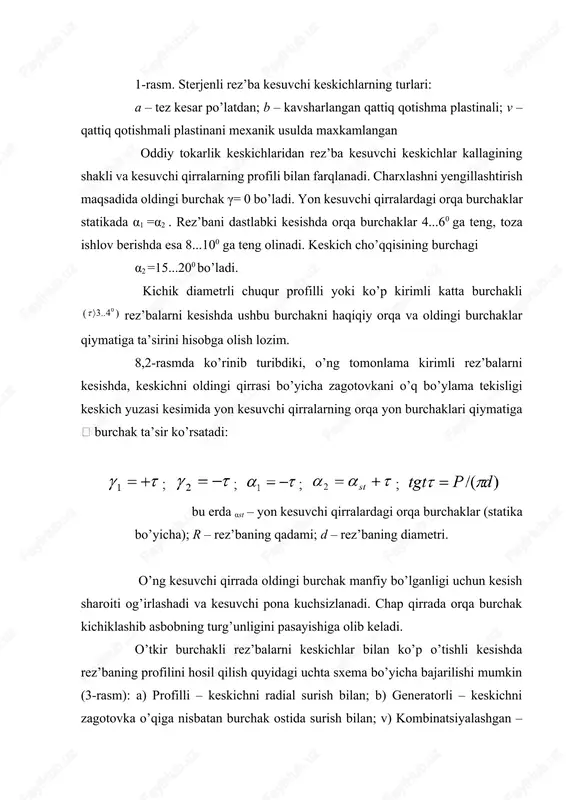

i orqa burchaklar (statika bo’yicha); r – rez’baning qadami; d – rez’baning diametri. o’ng kesuvchi qirrada oldingi burchak manfiy bo’lganligi uchun kesish sharoiti og’irlashadi va kesuvchi pona kuchsizlanadi. chap qirrada orqa burchak kichiklashib asbobning turg’unligini pasayishiga olib keladi. o’tkir burchakli rez’balarni keskichlar bilan ko’p o’tishli kesishda rez’baning profilini hosil qilish quyidagi uchta sxema bo’yicha bajarilishi mumkin (3-rasm): a) profilli – keskichni radial surish bilan; b) generatorli – keskichni zagotovka o’qiga nisbatan burchak ostida surish bilan; v) kombinatsiyalashgan – dastlabki ishlov berishda burchak ostida surish va toza ishlov berishda radial surish bilan. 2-rasm. katta ko’tarish burchagi ga ega bo’lgan rez’balarni kesishda strejenli kesikchlarni o’rnatish sxemalari: a – oldingi qirra zagotovkasining o’q bo’ylama yuzasida joylashgan; b – oldingi burchak rez’ba cho’lg’amlariga perpendikulyar joylashgan generatorli sxemaning afzalligi kesiluvchi qatlam qalinligini bir o’tishda 2 martagacha oshirish imkoniyatidir, bu bilan o’tishlar soni kamayadi. ushbu xolatda o’ng qirra yordamchi qirra ko’rinishida ishlaydi va ishlov berilgan yuzalarda …

4 / 13

hosil qilish uchun keskich markazini zagotovka markazidan yuqorida o’rnatiladi. bunday keskichlarning profilini hisoblash dumaloq shakldor keskichlar hisobi kabi o’xshash. grebyonkalar (5-rasm) – ko’p qirrali shakldor keskich bo’lib, ularning sterjenli, prizmasimon, dumaloq turi bo’lishi mumkin. ularni asosan mayda qadamli maxkamlash rez’balarini kesishda qo’llaniladi. 5-g rasmda ko’rsatilganidek grebyonkaning kesuvchi qismi l1 uzunlikdagi o’qqa nibatan φ burchak ostiga joylashgan yo’naltiruvchi va kalibrlovchi (l2 ) qismlardan tashkil topgan: l1 = (1,5...2,0)p , l1 = (3...6)p bu erda: r – rez’baning qadami. 5-rasm. rez’ba kesuvchi grebyonkalar: a – qattiq qotishmali plastinali mexanik usulda maxkamlangan; b – prizmasimon; v – dumaloq; g – grebyonkaning ishchi qismi yo’naltiruvchi qismning (l1) burchagi φ= 25...300, shunga asosan yuklanish kesuvchi tishning bir nechta qirralari orasida bir tekis taqsimlanadi va rez’bali keskichlarga nisbatan ishchi o’tishlar 2...3 marotabaga kamayadi. sterjenli grebyonkalar (5-b rasm) yaxlit holda yoki qattiq qotishmali plastinalarni mexanik usulda maxkamlanadigan ko’rinishda tayyorlanadi. grebyonka 5-a rasmda sxema ko’rinishida keltirilgan. prizmasimon grebyonkalarda …
