1 / 153

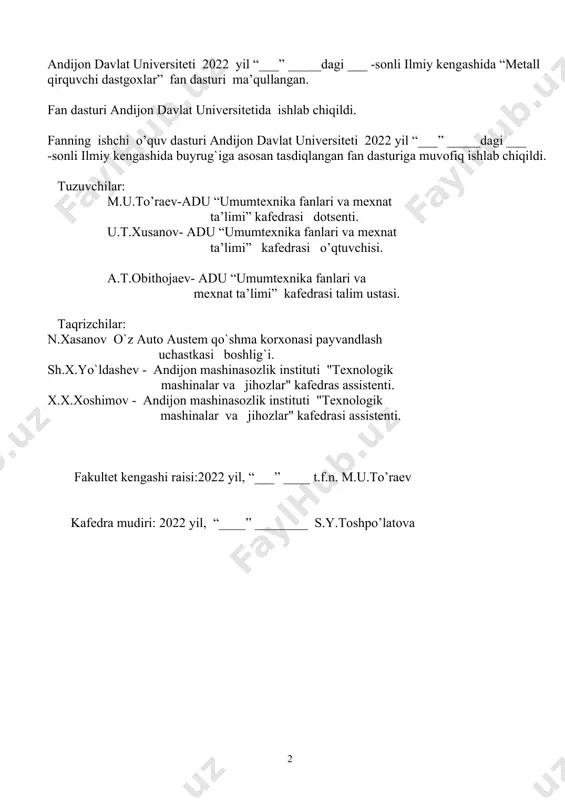

б o‘zbekiston respublikasi oliy va o‘rta maxsus ta’lim vazirligi andijon davlat universiteti “umumtexnika fanlari va mexnat ta’limi” kafedrasi «metall qirquvchi dastgoxlar» fanidan o‘quv-uslubiy mаjmuasi andijon-2022 andijon davlat universiteti 2022 yil “___” _____dagi ___ -sonli ilmiy kengashida “metall qirquvchi dastgoxlar” fan dasturi ma’qullangan. fan dasturi andijon davlat universitetida ishlab chiqildi. fanning ishchi o’quv dasturi andijon davlat universiteti 2022 yil “___” _____dagi ___ -sonli ilmiy kengashida buyrug`iga asosan tasdiqlangan fan dasturiga muvofiq ishlab chiqildi. tuzuvchilar: m.u.to’raev-adu “umumtexnika fanlari va mexnat ta’limi” kafedrasi dotsenti. u.t.xusanov- adu “umumtexnika fanlari va mexnat ta’limi” kafedrasi o’qtuvchisi. a.t.obithojaev- adu “umumtexnika fanlari va mexnat ta’limi” kafedrasi talim ustasi. taqrizchilar: n.xasanov o`z auto austem qo`shma korxonasi payvandlash uchastkasi boshlig`i. sh.x.yo`ldashev - andijon mashinasozlik instituti "texnologik mashinalar va jihozlar" kafedras assistenti. x.x.xoshimov - andijon mashinasozlik instituti "texnologik mashinalar va jihozlar" kafedrasi assistenti. fakultet kengashi raisi:2022 yil, “___” ____ t.f.n. m.u.to’raev kafedra mudiri: 2022 yil, “____” ________ s.y.toshpo’latova kirish mashina va …

2 / 153

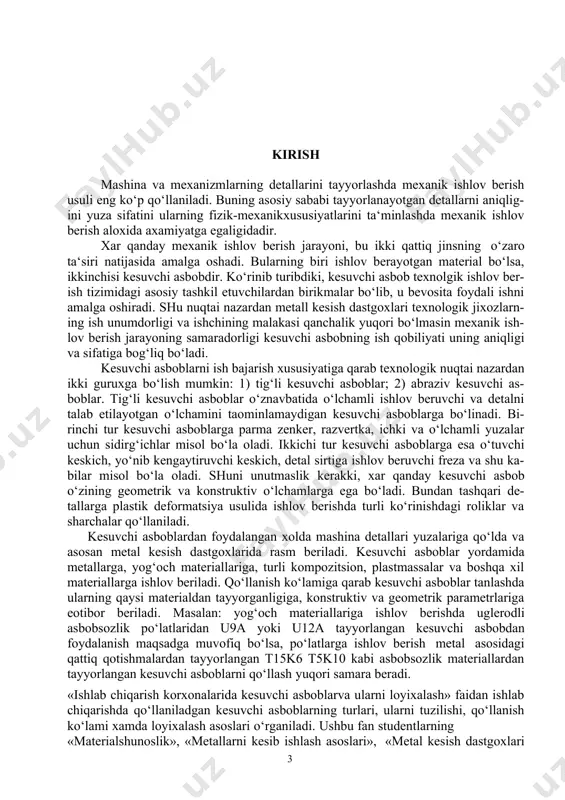

igi va ishchining malakasi qanchalik yuqori bo‘lmasin mexanik ish- lov berish jarayoning samaradorligi kesuvchi asbobning ish qobiliyati uning aniqligi va sifatiga bog‘liq bo‘ladi. kesuvchi asboblarni ish bajarish xususiyatiga qarab texnologik nuqtai nazardan ikki guruxga bo‘lish mumkin: 1) tig‘li kesuvchi asboblar; 2) abraziv kesuvchi as- boblar. tig‘li kesuvchi asboblar o‘znavbatida o‘lchamli ishlov beruvchi va detalni talab etilayotgan o‘lchamini taominlamaydigan kesuvchi asboblarga bo‘linadi. bi- rinchi tur kesuvchi asboblarga parma zenker, razvertka, ichki va o‘lchamli yuzalar uchun sidirg‘ichlar misol bo‘la oladi. ikkichi tur kesuvchi asboblarga esa o‘tuvchi keskich, yo‘nib kengaytiruvchi keskich, detal sirtiga ishlov beruvchi freza va shu ka- bilar misol bo‘la oladi. shuni unutmaslik kerakki, xar qanday kesuvchi asbob o‘zining geometrik va konstruktiv o‘lchamlarga ega bo‘ladi. bundan tashqari de- tallarga plastik deformatsiya usulida ishlov berishda turli ko‘rinishdagi roliklar va sharchalar qo‘llaniladi. kesuvchi asboblardan foydalangan xolda mashina detallari yuzalariga qo‘lda va asosan metal kesish dastgoxlarida rasm beriladi. kesuvchi asboblar yordamida metallarga, yog‘och materiallariga, …

3 / 153

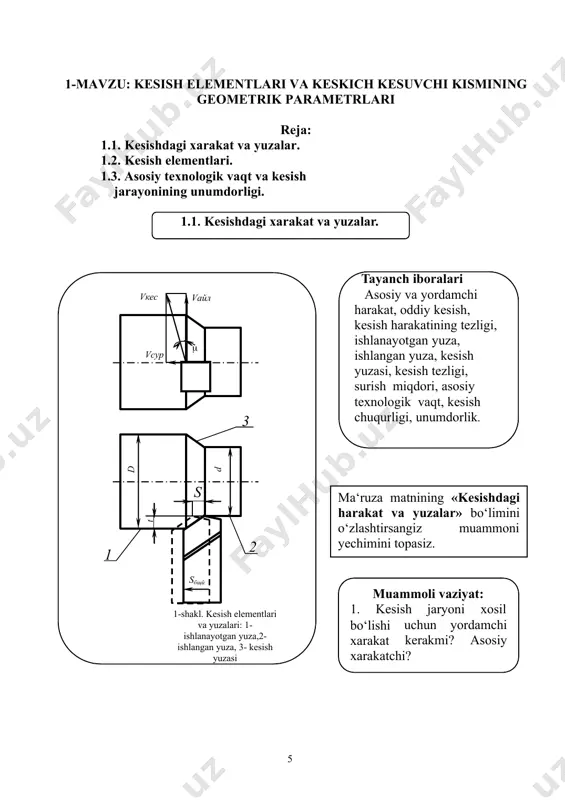

sh asoslari o‘rganiladi. ushbu fan studentlarning «materialshunoslik», «metallarni kesib ishlash asoslari», «metal kesish dastgoxlari va ularni texnologik sozlash», «materiallar qarshiligi» va qator fundamental fanlardan olgan bilimlariga tayangan xolda o‘rganiladi 1-mavzu: kesish elementlari va keskich kesuvchi kismining geometrik parametrlari reja: 1.1. kesishdagi xarakat va yuzalar. 1.2. kesish elementlari. 1.3. asosiy texnologik vaqt va kesish jarayonining unumdorligi. kesishdagi harakat va yuzalar. kesish jarayoni kesuvchi asbobning zagotov- kaga nisbatan harakati natijasida amalga oshiriladi. bu kesish harakati deb yuri- tiladi. kesish harakati oddiy va tarkibiy bo‘lishi mumkin. tarkibiy harakat asosiy va yordamchi harakatlardan tashkil topgan bo‘ladi. asosiy va yordamchi hara- katlarning har kaysisi to‘g‘ri chiziqli ilgarilanma qaytma va aylanma bo‘lishi mum- kin. oddiy kesish harakatining traektoriyasi quyidagicha bo‘lishi mumkin: to‘g‘ri chiziq (randalash, urib ishlash, sidirish), tarkibi-vintli chiziq (tashqi yo‘nish, parmalash), «arximed spirali» (ko‘ndalang va rasmdor yo‘nish) vintli ekitsientlik egri chiziq (rezьbalarni frezerlash, vintli tishli g‘ildiraklarni urib ish- lash) va xakazo. kesish harakatining tezligi asosiy …

4 / 153

kesish harakati tezligi (kesish tezligi) vkes zagatovka aylanishining chiziqli tezligi (asosiy harakat te- zligi) vayl va surish tezligi (yordamchi harakat tezligi) vsur dan iborat bo‘ladi. vкес ( vайл ( vсур , bu yerda: v ( ( d m/sek (v ( (dn м/мин ( (1) вр 2 ( вр 1000 ( vпод ( sc ( s ( 2( м/сек (vпод ( ( s( 1000 ( sn 1000 ( м/мин(, ( (2) ((n) - zagotovkaning aylanma burchak tezligi, rad/sek (ayl/min): d - zagotovka diametri m (mm): s - surish miqdori m/ayl (mm/ayl): vcur - surish tezligi, m/sek (m/min): ss(sm) - sekundli (minutli) surish miqdori, m/sek(mm/min) kesish tezligining absolyut kattaligini quyidagi formula bo‘yicha aniklaymiz: , vкес ( ( s (2 ( vайл ( vайл м / сек(м / мин) bu yerda: ( (d ( ( 1 deb hisoblash mumkin, ya‘ni ( ( vkes=vayl , v ( ( d m/sek (v ( (dn м/мин …

5 / 153

n. surish miqdori quyidagi birliklar bilan o‘lchanadi: m/rad (mm/ayl) – asosiy harakatni aylanishdagi surish miqdori; m/ikki marta yurish (mm/ikki marta yurish); m/tishga (mm/tishga); m/sek (mm/min). 2-rasm. surish turlari. a-bo‘ylama,b-ko‘ndalang, v-burchak ostida, g-gorizontal, d-vertikal asosiy texnologik vaqt va kesish ja- rayonining unumdorlik. ishlov berish qo‘yimi h, kesish chuqurligi t qiymatlarini bilgan holda kerakli o‘tishlar soni i ni aniqlash mumkin: i = h . (6) t yo‘nishda asosiy texnologik mashina vaqti quyidagi formuladan aniqlanadi. t0 = z i , sek {t0 = sс l i min} (7) sм bu yerda: l = l1+l2+l3 - surish yo‘nalishi bo‘yicha kesuvchi asbobning bosib o‘tgan yo‘l uzunligi m(mm); l- ishlanayotgan yuza uzunligi m(mm); l1- keskichning kesish va bir joydan ikkinchi joyga o‘tish kattaligi. u quyidagi formula bo‘yicha aniqlanadi l1= t ctg(+(1(5) mm; l2- qirindini olinishiga qo‘shimcha uzunlik (5(10) mm; ss- (sm) keskichning surishi, m/sek(mm/min): i - o‘tishlar soni. (6) formulaga ss (sm), i qiymatlarni qo‘yib, shuningdek …
