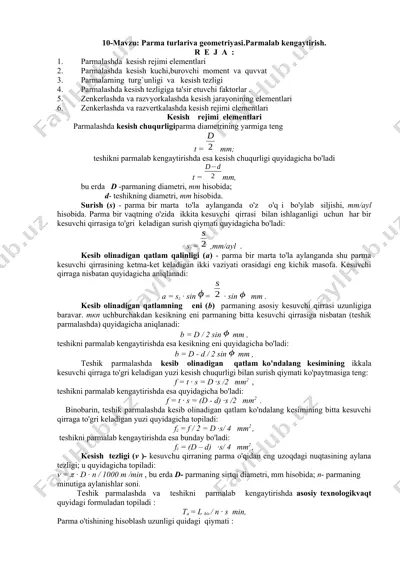

10-mavzu: parma turlariva geometriyasi.parmalab kengaytirish. r e j a : 1. parmalashda kesish rejimi elementlari 2. parmalashda kesish kuchi,burovchi moment va quvvat 3. parmalarning turg`unligi va kesish tezligi 4. parmalashda kesish tezligiga ta'sir etuvchi faktorlar . 5. zenkerlashda va razvyorkalashda kesish jarayonining elementlari 6. zenkerlashda va razvertkalashda kesish rejimi elementlari kesish rejimi elementlari parmalashda kesish chuqurligiparma diametrining yarmiga teng t = mm; teshikni parmalab kengaytirishda esa kesish chuqurligi quyidagicha bo'ladi t = mm, bu erda d -parmaning diametri, mm hisobida; d- teshikning diametri, mm hisobida. surish (s) - parma bir marta to'la aylanganda o'z o'q i bo'ylab siljishi, mm/ayl hisobida. parma bir vaqtning o'zida ikkita kesuvchi qirrasi bilan ishlaganligi uchun har bir kesuvchi qirrasiga to'gri keladigan surish qiymati quyidagicha bo'ladi: sz = ,mm/ayl . kesib olinadigan qatlam qalinligi (a) - parma bir marta to'la aylanganda shu parma kesuvchi qirrasining ketma-ket keladigan ikki vaziyati orasidagi eng kichik masofa. kesuvchi qirraga nisbatan …

2 / 9

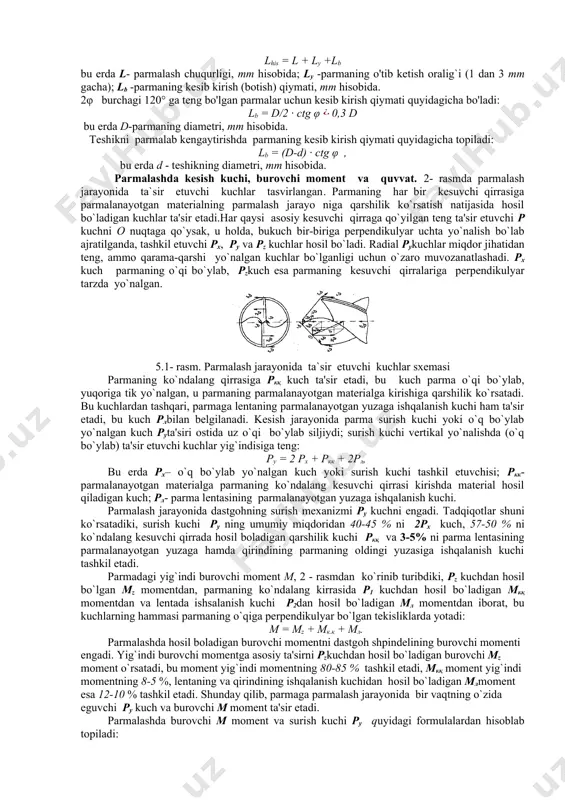

= (d – d) ·s/ 4 mm2 , kesish tezligi (v )- kesuvchu qirraning parma o'qidan eng uzoqdagi nuqtasining aylana tezligi; u quyidagicha topiladi: v = π · d · n / 1000 m /min , bu erda d- parmaning sirtqi diametri, mm hisobida; n- parmaning minutiga aylanishlar soni. teshik parmalashda va teshikni parmalab kengaytirishda asosiy texnologikvaqt quyidagi formuladan topiladi : ta = l his / n · s min, parma o'tishining hisoblash uzunligi quidagi qiymati : lhis = l + ly +lb bu erda l- parmalash chuqurligi, mm hisobida; ly -parmaning o'tib ketish oralig`i (1 dan 3 mm gacha); lb -parmaning kesib kirish (botish) qiymati, mm hisobida. 2φ burchagi 120° ga teng bo'lgan parmalar uchun kesib kirish qiymati quyidagicha bo'ladi: lb = d/2 · ctg φ 0,3 d bu erda d-parmaning diametri, mm hisobida. teshikni parmalab kengaytirishda parmaning kesib kirish qiymati quyidagicha topiladi: lb = (d-d) · ctg φ …

3 / 9

tadi, bu kuch pлbilan belgilanadi. kesish jarayonida parma surish kuchi yoki o`q bo`ylab yo`nalgan kuch pyta'siri ostida uz o`qi bo`ylab siljiydi; surish kuchi vertikal yo`nalishda (o`q bo`ylab) ta'sir etuvchi kuchlar yig`indisiga teng: ру = 2 рх + ркк + 2рл, bu erda рх– o`q bo`ylab yo`nalgan kuch yoki surish kuchi tashkil etuvchisi; ркк- parmalanayotgan materialga parmaning ko`ndalang kesuvchi qirrasi kirishda material hosil qiladigan kuch; рл- parma lentasining parmalanayotgan yuzaga ishqalanish kuchi. parmalash jarayonida dastgohning surish mexanizmi ру kuchni engadi. tadqiqotlar shuni ko`rsatadiki, surish kuchi ру ning umumiy miqdoridan 40-45 % ni 2рх kuch, 57-50 % ni ko`ndalang kesuvchi qirrada hosil boladigan qarshilik kuchi pкқ va 3-5% ni parma lentasining parmalanayotgan yuzaga hamda qirindining parmaning oldingi yuzasiga ishqalanish kuchi tashkil etadi. parmadagi yig`indi burovchi moment m, 2 - rasmdan ko`rinib turibdiki, pz kuchdan hosil bo`lgan mz momentdan, parmaning ko`ndalang kirrasida p1 kuchdan hosil bo`ladigan mкқ momentdan va lentada ishsalanish kuchi p2dan …

4 / 9

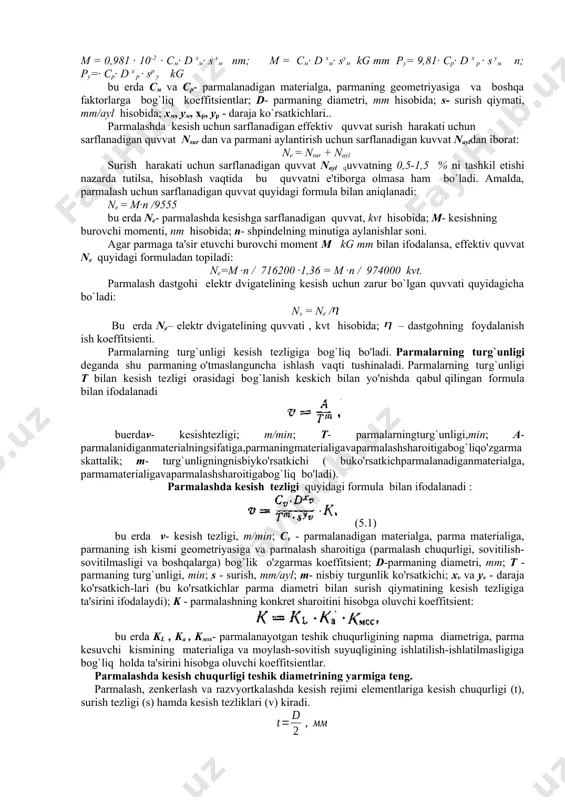

etriyasiga va boshqa faktorlarga bog`liq koeffitsientlar; d- parmaning diametri, mm hisobida; s- surish qiymati, mm/ayl hisobida; xм, ум, xр, ур - daraja ko`rsatkichlari.. parmalashda kesish uchun sarflanadigan effektiv quvvat surish harakati uchun sarflanadigan quvvat nsur dan va parmani aylantirish uchun sarflanadigan kuvvat nayldan iborat: ne = nsur + nayl surish harakati uchun sarflanadigan quvvat nayl quvvatning 0,5-1,5 % ni tashkil etishi nazarda tutilsa, hisoblash vaqtida bu quvvatni e'tiborga olmasa ham bo`ladi. amalda, parmalash uchun sarflanadigan quvvat quyidagi formula bilan aniqlanadi: ne = m·n /9555 bu erda ne- parmalashda kesishga sarflanadigan quvvat, kvt hisobida; m- kesishning burovchi momenti, nm hisobida; n- shpindelning minutiga aylanishlar soni. agar parmaga ta'sir etuvchi burovchi moment m kg mm bilan ifodalansa, effektiv quvvat ne quyidagi formuladan topiladi: ne=m ·n / 716200 ·1,36 = m ·n / 974000 kvt. parmalash dastgohi elektr dvigatelining kesish uchun zarur bo`lgan quvvati quyidagicha bo`ladi: nэ = ne / bu erda nе– …

5 / 9

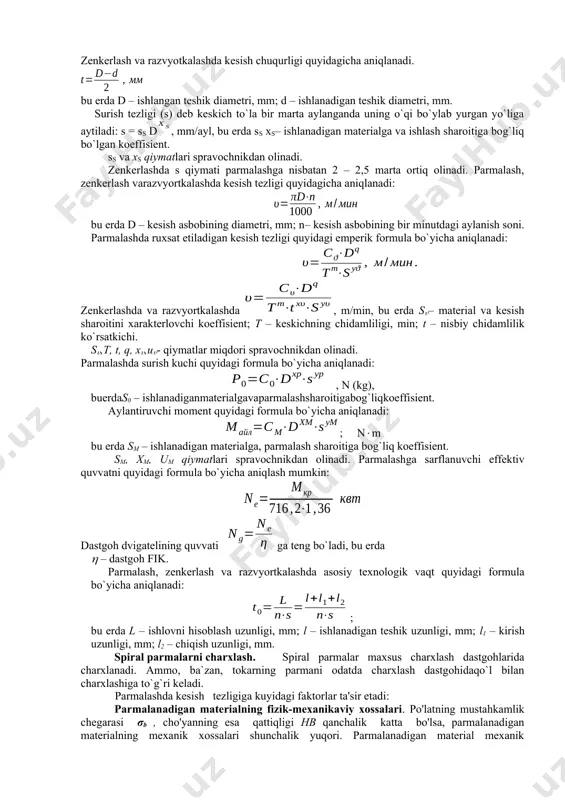

shqalarga) bog`lik o'zgarmas koeffitsient; d-parmaning diametri, mm; t - parmaning turg`unligi, min; s - surish, mm/ayl; m- nisbiy turgunlik ko'rsatkichi; xv va yv - daraja ko'rsatkich-lari (bu ko'rsatkichlar parma diametri bilan surish qiymatining kesish tezligiga ta'sirini ifodalaydi); k - parmalashning konkret sharoitini hisobga oluvchi koeffitsient: bu erda kl , ka , kмss- parmalanayotgan teshik chuqurligining napma diametriga, parma kesuvchi kismining materialiga va moylash-sovitish suyuqligining ishlatilish-ishlatilmasligiga bog`liq holda ta'sirini hisobga oluvchi koeffitsientlar. parmalashda kesish chuqurligi teshik diametrining yarmiga teng. parmalash, zenkerlash va razvyortkalashda kesish rejimi elementlariga kesish chuqurligi (t), surish tezligi (s) hamda kesish tezliklari (v) kiradi. zenkerlash va razvyotkalashda kesish chuqurligi quyidagicha aniqlanadi. bu erda d – ishlangan teshik diametri, mm; d – ishlanadigan teshik diametri, mm. surish tezligi (s) deb keskich to`la bir marta aylanganda uning o`qi bo`ylab yurgan yo`liga aytiladi: s = ss d, mm/ayl, bu erda ss xs– ishlanadigan materialga va ishlash sharoitiga bog`liq bo`lgan koeffisient. ss …
