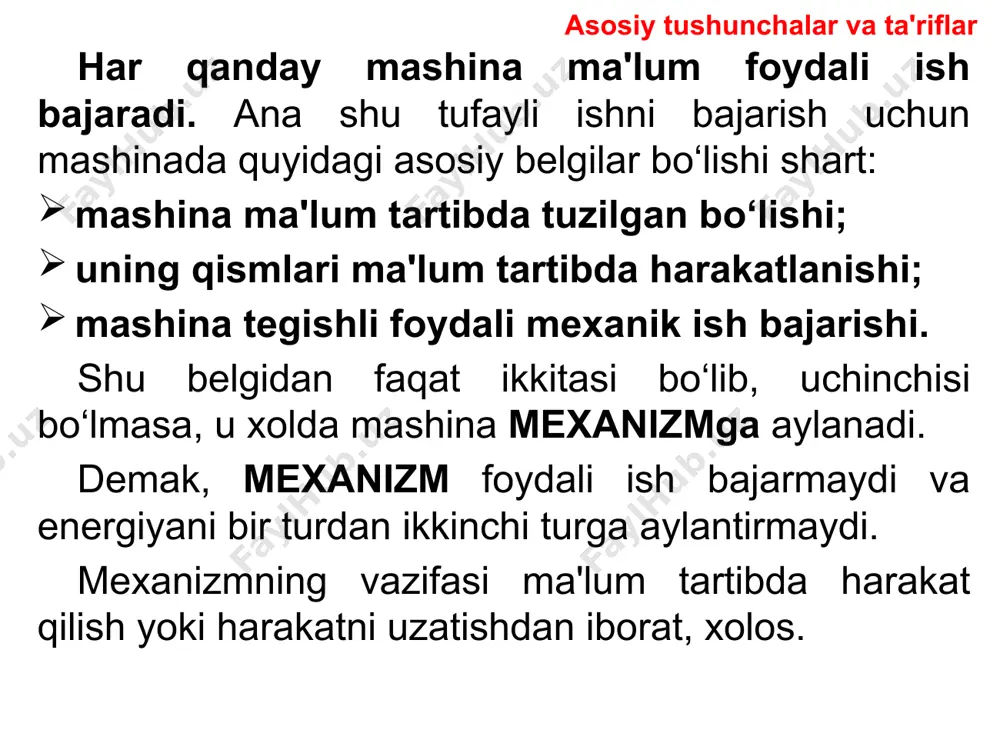

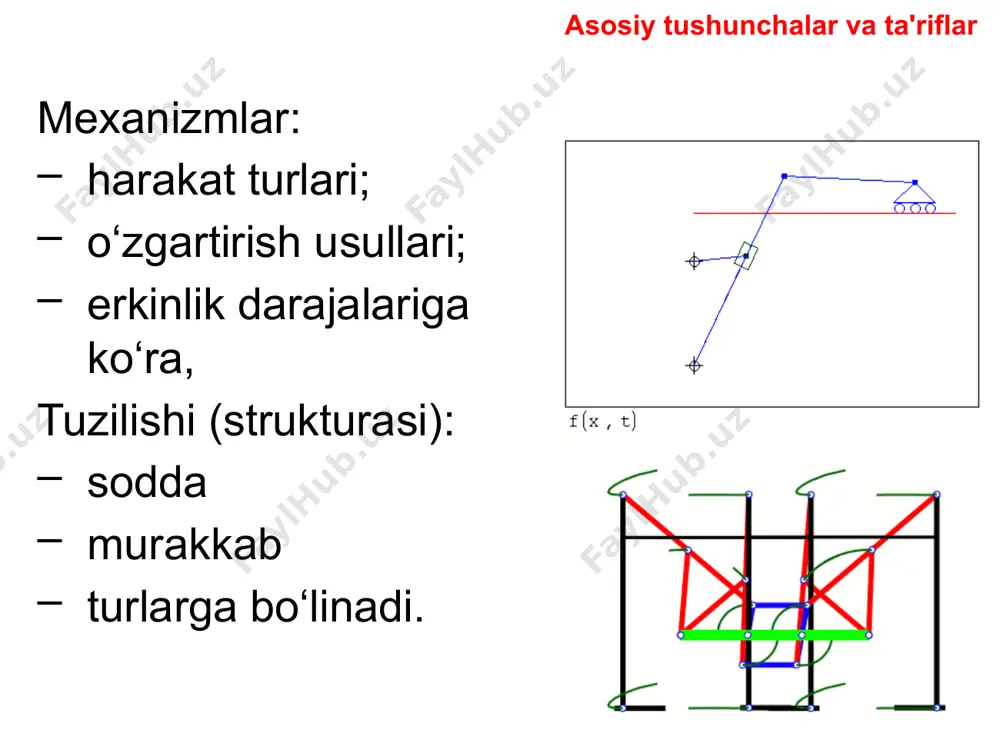

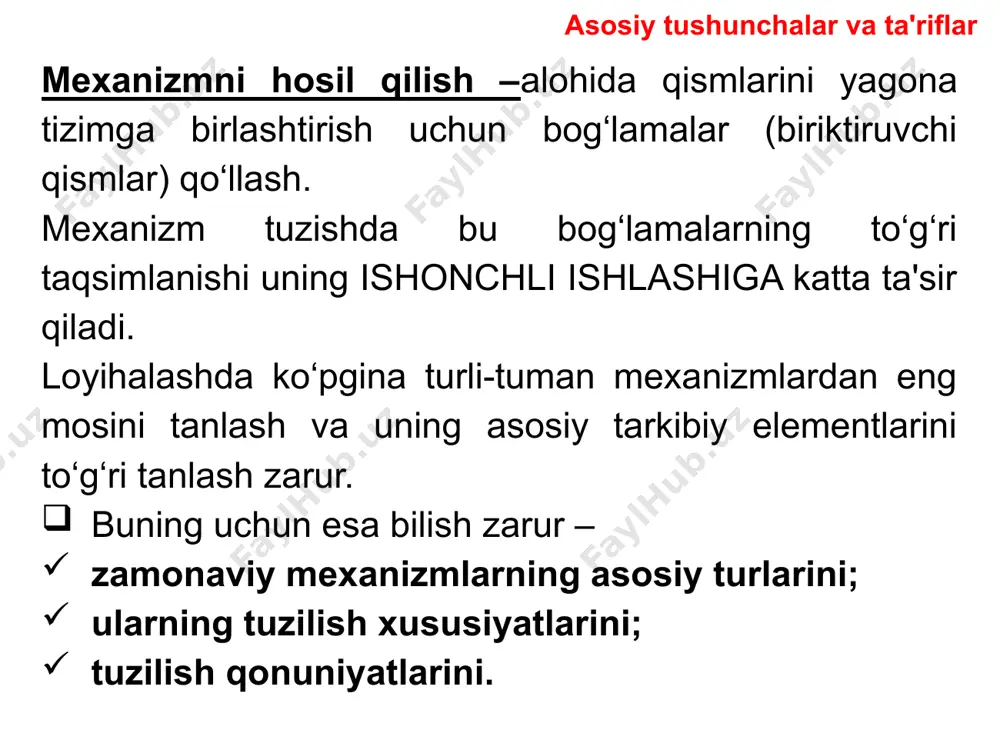

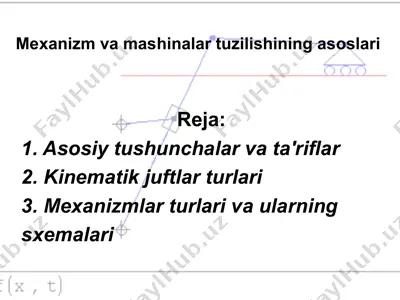

1722075659.pptx /docprops/thumbnail.jpeg mexanizm va mashinalar tuzilishining asoslari mexanizm va mashinalar tuzilishining asoslari reja: 1. asosiy tushunchalar va ta'riflar 2. kinematik juftlar turlari 3. mexanizmlar turlari va ularning sxemalari asosiy tushunchalar va ta'riflar har qanday mashina ma'lum foydali ish bajaradi. ana shu tufayli ishni bajarish uchun mashinada quyidagi asosiy belgilar bo‘lishi shart: mashina ma'lum tartibda tuzilgan bo‘lishi; uning qismlari ma'lum tartibda harakatlanishi; mashina tegishli foydali mexanik ish bajarishi. shu belgidan faqat ikkitasi bo‘lib, uchinchisi bo‘lmasa, u xolda mashina mexanizmga aylanadi. demak, mexanizm foydali ish bajarmaydi va energiyani bir turdan ikkinchi turga aylantirmaydi. mexanizmning vazifasi ma'lum tartibda harakat qilish yoki harakatni uzatishdan iborat, xolos. mexanizmlar: harakat turlari; o‘zgartirish usullari; erkinlik darajalariga ko‘ra, tuzilishi (strukturasi): sodda murakkab turlarga bo‘linadi. asosiy tushunchalar va ta'riflar mexanizmni hosil qilish –alohida qismlarini yagona tizimga birlashtirish uchun bog‘lamalar (biriktiruvchi qismlar) qo‘llash. mexanizm tuzishda bu bog‘lamalarning to‘g‘ri taqsimlanishi uning ishonchli ishlashiga katta ta'sir qiladi. loyihalashda ko‘pgina turli-tuman mexanizmlardan eng …

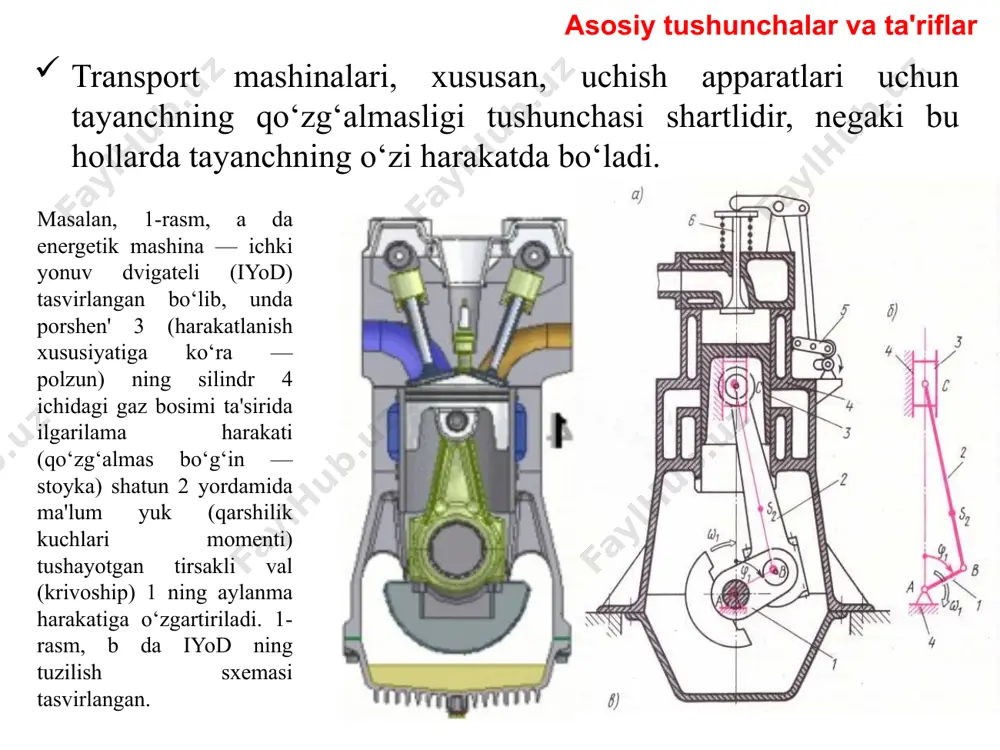

chlari momenti) tushayotgan tirsakli val (krivoship) 1 ning aylanma harakatiga o‘zgartiriladi. 1-rasm, b da iyod ning tuzilish sxemasi tasvirlangan. asosiy tushunchalar va ta'riflar kinematik juftlik (qisqacha — juftlik) deb, ikkita o‘zaro urinuvchi bo‘g‘inning qo‘zg‘aluvchan birikmasiga aytiladi (2-rasm). har ikki bo‘g‘inning o‘zaro urinuvchi yuzalari, chiziqlari va nuqtalari birgalikda juftlikning elementlari deyiladi. juftlikning elementlari doimo o‘zaro uringan holatda bo‘lishi uchun juftlik geometrik tarzda (bo‘g‘inlarning shakli hisobiga) yoki kuch (og‘irlik kuchi, prujina, suyuqlik yoki gazning bosim kuchi va hokazo) ta'sirida tutashtirilgan bo‘lishi kerak. kinematik juftlar turlari. mexanizmni chizmada tasvirlashda uning tuzilishi (struktura) sxemasi va kinematik sxemasi farq qilinadi. tuzilish (struktura) sxemasida: - bo‘g‘in va juftliklarning shartli belgilari qo‘llaniladi (bo‘g‘inlar o‘lchamlari ko‘rsatilmaydi); kinematik sxemada: - kinematik hisoblash uchun zarur o‘lchamlar ko‘rsatiladi. sxemalarda bo‘g‘inlar raqamlar bilan, juftliklar va bo‘g‘inlarning turli nuqtalari esa harflar bilan belgilanadi; masalan 1-rasm, b da aylanma bo‘g‘in 1-4 bilan, shatun 2 ning nuqtasi (massalar markazi) s2 bilan belgilangan. kinematik juftlar turlari …

erkinlik darajalari soni oltita bo‘lganligi uchun kinematik juft erkinlik darajasi: н=6-s bunda - s=1, 2, 3, 4 yoki 5 bo‘lishi mumkin. s=0 da juftlik bo‘lmaydi, ya'ni ikkita jism bir-biridan mustaqil harakatlanadi; s=6 bo‘lganda kinematik juftlik detallarning bikr birikmasiga, ya'ni bitta bo‘g‘inga aylanadi. s ning qiymatiga ko‘ra kinematik juftlikning qaysi sinfga mansubligi aniqlanadi: v sinf - h=1; s=5; iv sinf - н = 2, s =4; iii sinf - h=3, s=3; ii sinf - h = 4, s = 2; i sinf - h=5, s=1. bunda hamma bog‘lamalar kinematik juftlikka kiruvchi bo‘g‘in nuqtalarining koordinatalarigagina cheklashni (juftlikning nisbiy harakatida) vujudga keltiruvchi geometrik bog‘lamalar deb faraz qilinadi. 2-rasm. kinematik juftlar erkinlik darajasi v sinf - h=1, s=5 (a va b, 1-shatun, 2-o‘q); iv sinf - н = 2, s =4 (v, 1-shatun, 2-o‘q); iii sinf - h=3, s=3 (g, 1-ustki, 2-ichki sharsimon yuza); ii sinf - h = 4, s = 2 (d, …

tamasi (termini) mexanizm kirish bo‘g‘inining (krivoshipning) uzluksiz aylanma harakatini chiqish bo‘g‘inining (koromisloning) tebranma harakatiga aylantirib beradi degan ma'noni bildiradi. quyi juftlikli tekis mexanizmlarga misollar krivoship polzunli mexanizm eng ko‘p tarqalgan mexanizmlardan bo‘lib, u porshenli mashinalarda (ichki yonuv dvigatellari, kompressorlar, nasoslarda), bolg‘alovchi mashinalar, presslar va hokazolarda asosiy mexanizm hisoblanadi. sharnirli to‘rt bo‘g‘inli quyi juftli tekis mexanizmlarga misollar quyi juftli fazoviy mexanizmlar a) 4 bo‘g‘inli richagli; v) guk sharniri (kardan) b) 4 bo‘g‘inli polzunli; g) robot oliy juftli fazoviy mexanizmlar ko‘p bo‘g‘inli friksion mexanizm oliy juftli fazoviy mexanizmlar mal'ta mexanizmi xrapovikli mexanizm yumshoq bo‘g‘inli quyi juftli fazoviy tishli mexanizmlar 1-yumshok g‘ildirak; 2-bikr g‘ildirak; 3-generator; oliy juftli tekis (a, b) va fazoviy (v) kulachokli mexanizmlar 1-kulachok; 2-turtkich 3-rolik; 4-korpus; 5-prujina; image1.jpeg image2.gif image3.gif image4.jpeg image5.gif image6.jpeg image7.png image8.jpeg image9.jpeg image10.png image11.jpeg image12.jpeg image13.jpeg image14.jpeg image15.jpeg image16.jpeg image17.jpeg image18.jpeg image19.png
