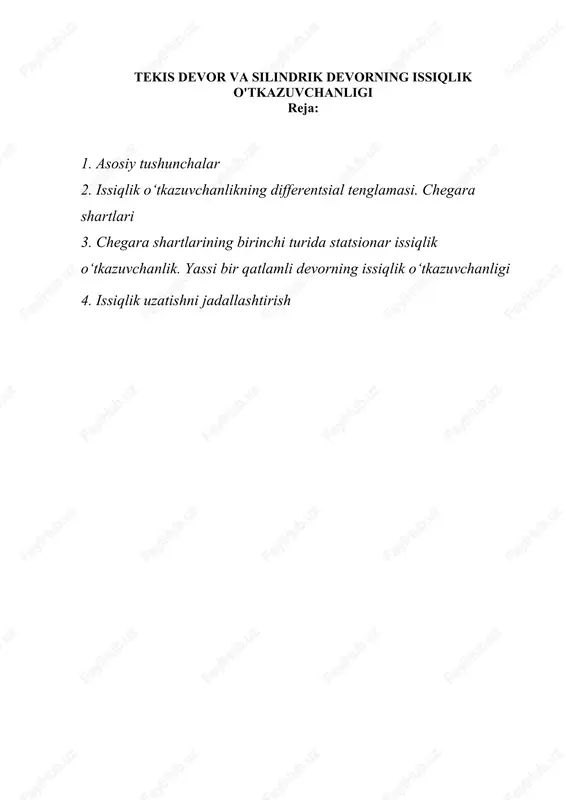

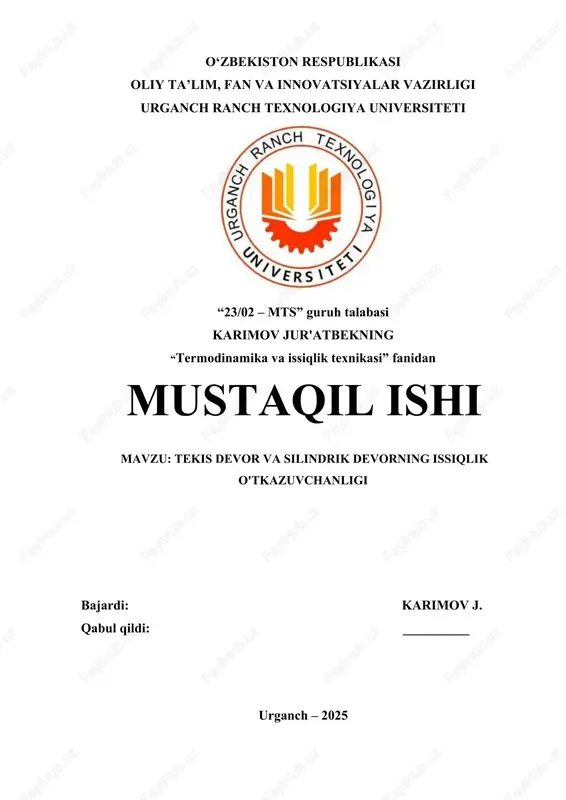

o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi urganch ranch texnologiya universiteti “23/02 – mts” guruh talabasi karimov jur'atbekning “termodinamika va issiqlik texnikasi” fanidan mustaqil ishi mavzu: tekis devor va silindrik devorning issiqlik o'tkazuvchanligi bajardi: karimov j. qabul qildi: __________ urganch – 2025 tekis devor va silindrik devorning issiqlik o'tkazuvchanligi reja: 1. asosiy tushunchalar 2. issiqlik o‘tkazuvchanlikning differentsial tenglamasi. chegara shartlari 3. chegara shartlarining birinchi turida statsionar issiqlik o‘tkazuvchanlik. yassi bir qatlamli devorning issiqlik o‘tkazuvchanligi 4. issiqlik uzatishni jadallashtirish 1. asosiy tushunchalar issiqlik o‘tkazuvchanlik – bu temperaturalar farqi borligi tufayli tutash muhitda issiqlikning molekulyar uzatilishidir. issiqlik almashinuvining bunday usuli, asosan qattiq jismning ichida ham, shuningdek bir-biriga tegib turgan ikkita qattiq jism orasida ham sodir bo‘ladi. issiqlik o‘tkazuvchanlik suyuqlik yoki gaz qatlami orqali ham amalga oshishi mumkin, lekin umuman olganda suyuqlik va gazlar (suyuqlangan metallar bundan mustasno) issiqlikni juda yomon o‘tkazuvchan hisoblanadi. bir jinsli izotrop jismni isishini ko‘raylik. barcha yo‘nalishlar bo‘yicha …

2 / 34

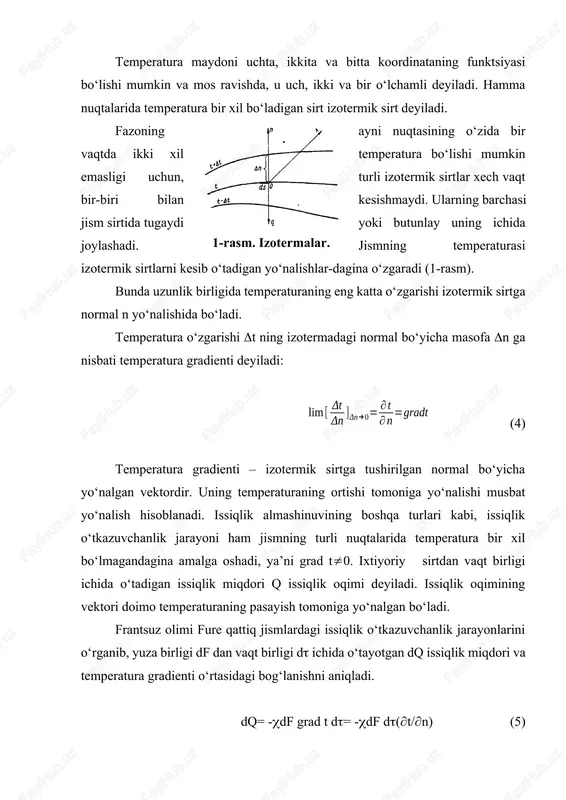

a o‘zgarmasa, u holda temperatura maydoni statsionar bo‘ladi. t=f(x,u,z); t/=0 (3) temperatura maydoni uchta, ikkita va bitta koordinataning funktsiyasi bo‘lishi mumkin va mos ravishda, u uch, ikki va bir o‘lchamli deyiladi. hamma nuqtalarida temperatura bir xil bo‘ladigan sirt izotermik sirt deyiladi. 1-rasm. izotermalar. temperatura gradienti haqidagi tushunchaga doir fazoning ayni nuqtasining o‘zida bir vaqtda ikki xil temperatura bo‘lishi mumkin emasligi uchun, turli izotermik sirtlar xech vaqt bir-biri bilan kesishmaydi. ularning barchasi jism sirtida tugaydi yoki butunlay uning ichida joylashadi. jismning temperaturasi izotermik sirtlarni kesib o‘tadigan yo‘nalishlar-dagina o‘zgaradi (1-rasm). bunda uzunlik birligida temperaturaning eng katta o‘zgarishi izotermik sirtga normal n yo‘nalishida bo‘ladi. temperatura o‘zgarishi t ning izotermadagi normal bo‘yicha masofa n ga nisbati temperatura gradienti deyiladi: (4) temperatura gradienti – izotermik sirtga tushirilgan normal bo‘yicha yo‘nalgan vektordir. uning temperaturaning ortishi tomoniga yo‘nalishi musbat yo‘nalish hisoblanadi. issiqlik almashinuvining boshqa turlari kabi, issiqlik o‘tkazuvchanlik jarayoni ham jismning turli nuqtalarida temperatura bir xil bo‘lmagandagina …

3 / 34

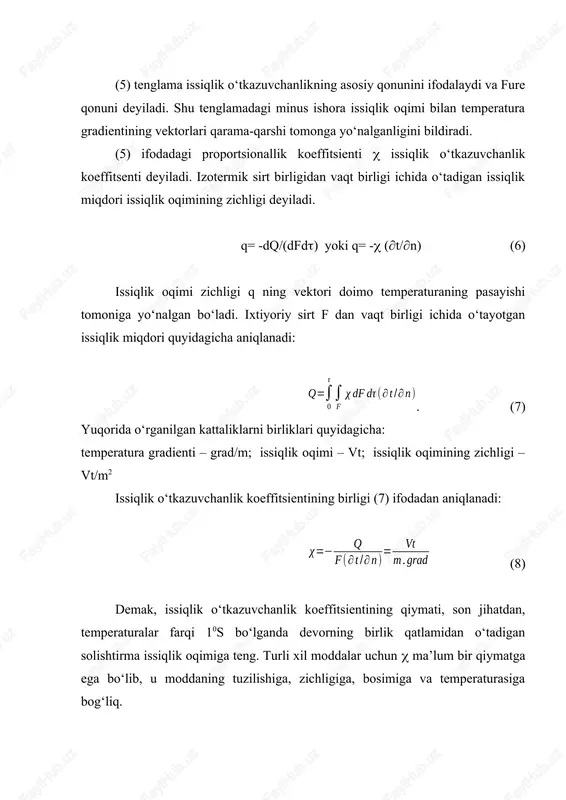

kazuvchanlik koeffitsenti deyiladi. izotermik sirt birligidan vaqt birligi ichida o‘tadigan issiqlik miqdori issiqlik oqimining zichligi deyiladi. q= -dq/(dfd) yoki q= - (t/n) (6) issiqlik oqimi zichligi q ning vektori doimo temperaturaning pasayishi tomoniga yo‘nalgan bo‘ladi. ixtiyoriy sirt f dan vaqt birligi ichida o‘tayotgan issiqlik miqdori quyidagicha aniqlanadi: . (7) yuqorida o‘rganilgan kattaliklarni birliklari quyidagicha: temperatura gradienti – grad/m; issiqlik oqimi – vt; issiqlik oqimining zichligi – vt/m2 issiqlik o‘tkazuvchanlik koeffitsientining birligi (7) ifodadan aniqlanadi: (8) demak, issiqlik o‘tkazuvchanlik koeffitsientining qiymati, son jihatdan, temperaturalar farqi 10s bo‘lganda devorning birlik qatlamidan o‘tadigan solishtirma issiqlik oqimiga teng. turli xil moddalar uchun ma’lum bir qiymatga ega bo‘lib, u moddaning tuzilishiga, zichligiga, bosimiga va temperaturasiga bog‘liq. issiqlik o‘tkazuvchanlik koeffitsienti ning qiymati har qaysi jism uchun tajribadan topiladi. ko‘pchilik materiallar uchun ning temperaturaga bog‘liqligini quyidagicha ifodalash mumkin: =0[1+b(t-t0)], bu yerda 0-t0s temperaturadagi issiqlik o‘tkazuvchanlik koeffitsienti; t – temperatura, s; b – tajriba orqali aniqlanadigan temperatura koeffitsienti. …

4 / 34

entar qatlamni ajratamiz. bu qatlam uchun fure tenglamasi quyidagi ko‘rinishda bo‘ladi: (16) integrallash doimiysi c chegara shartlaridan aniqlanadi: x=0 bo‘lganda t=t1. bundan c=t1, binobarin tenglama quyidagi ko‘rinishda bo‘ladi: bu tenglamadan ko‘rib chiqilayotgan devor orqali o‘tuvchi issiqlik oqimining zichligini aniqlash mumkin. ushbu tenglamaga x= qiymatni qo‘ysak t=t2 bo‘ladi, bundan (17) yassi devorda issiqlik oqimining zichligi issiqlik o‘tkazuvchanlik koeffitsenti ga, temperaturalar farqi (t1–t2) ga to‘g‘ri proportsional va devor qalinligi ga teskari proportsional bo‘ladi. shuni nazarda tutish kerakki, issiqlik oqimi temperaturaning absolyut qiymati bilan emas, balki ularning farqi –issiqlik bosimi t1–t2=t bilan aniqlanadi. / nisbat devorning issiqlik o‘tkazuvchanligi deyiladi; uning o‘lchamligi [vt/(m2grad)]. (17) tenglikni boshqacha ko‘rinishda yozish mumkin: (18) devor qalinligining issiqlik o‘tkazuvchanlik koeffitsientiga nisbati / devorning termik qarshiligi deyiladi. (17) formuladan devorning yassi sirti f orqali vaqt ichida uzatilgan umumiy issiqlik miqdori q ning qiymatini topish mumkin. (19) agar (16) formulaga (17) formuladan q ning qiymatini keltirib qo‘ysak, temperatura egri chizig‘ining tenglamasini …

5 / 34

rayonini ko‘rib chiqamiz. bunday devorning barcha qatlamlari bir-biriga zich yopishib turadi. qatlamlarning qalinligi 1, 2 va 3 bilan, har qaysi materialning issiqlik o‘tkazuvchanlik koeffitsienti esa tegishlicha 1, 2 va 3 bilan belgilangan. tashqi sirtlarning temperaturalari t1 va t4 ham ma’lum. t1 va t3 temperaturalar noma’lum bo‘lsin. biz statsionar holni ko‘rib chiqayotganligimiz tufayli issiqlik oqimining zichligi q kattaligi jihatdan o‘zgarmas va barcha qatlamlar uchun bir xil bo‘ladi. shu sababli har qaysi devor qatlami uchun (17) formula asosida quyidagicha yozish mumkin: bu tenglamadan har qaysi qatlamda temperaturaning o‘zgarishini aniqlasa bo‘ladi: (21) bundan bu nisbatdan ko‘p qatlamli devor orqali o‘tadigan solishtirma issiqlik oqimi q ning kattaligini aniqlash mumkin: . (22) n qatlamli devor uchun (22) formula quyidagi ko‘rinishda yoziladi. (22) tenglamadan ko‘p qatlamli yassi devorning umumiy termik qarshiligi har qaysi qatlam termik qarshiliklarining yig‘indisiga teng, degan xulosa kelib chiqadi: r=1/ 1+2/ 2+3/3+….+n/n. (21) va (22) formulalar asosida noma’lum temperaturalar t2 va t3 ning …
