1 / 7

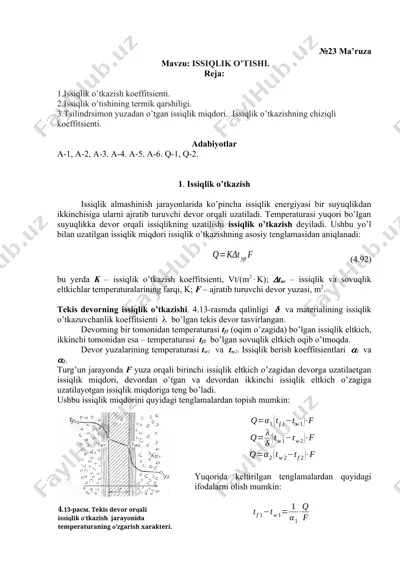

№23 ma’ruza mavzu: issiqlik o’tishi. reja: 1.issiqlik o’tkazish koeffitsienti. 2.issiqlik o’tishining termik qarshiligi. 3.tsilindrsimon yuzadan o’tgan issiqlik miqdori. issiqlik o’tkazishning chiziqli koeffitsienti. adabiyotlar a-1, a-2, a-3. a-4. a-5. a-6. q-1, q-2. 1. issiqlik o’tkazish issiqlik almashinish jarayonlarida ko’pincha issiqlik energiyasi bir suyuqlikdan ikkinchisiga ularni ajratib turuvchi devor orqali uzatiladi. temperaturasi yuqori bo’lgan suyuqlikka devor orqali issiqlikning uzatilishi issiqlik o’tkazish deyiladi. ushbu yo’l bilan uzatilgan issiqlik miqdori issiqlik o’tkazishning asosiy tenglamasidan aniqlanadi: (4.92) bu yerda k – issiqlik o’tkazish koeffitsienti, vt/(m2k); tur – issiqlik va sovuqlik eltkichlar temperaturalarining farqi, k; f – ajratib turuvchi devor yuzasi, m2. tekis devorning issiqlik o’tkazishi. 4.13-rasmda qalinligi va materialining issiqlik o’tkazuvchanlik koeffitsienti bo’lgan tekis devor tasvirlangan. devorning bir tomonidan temperaturasi tf1 (oqim o’zagida) bo’lgan issiqlik eltkich, ikkinchi tomonidan esa – temperaturasi tf2 bo’lgan sovuqlik eltkich oqib o’tmoqda. devor yuzalarining temperaturasi tw1 va tw2. issiqlik berish koeffitsientlari 1 va 2. turg’un jarayonda f yuza orqali birinchi …

2 / 7

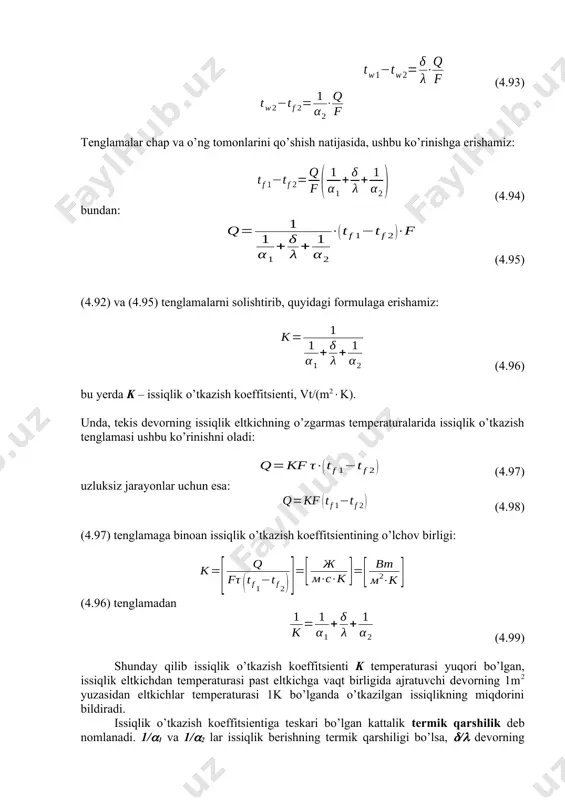

ish tenglamasi ushbu ko’rinishni oladi: (4.97) uzluksiz jarayonlar uchun esa: (4.98) (4.97) tenglamaga binoan issiqlik o’tkazish koeffitsientining o’lchov birligi: (4.96) tenglamadan (4.99) shunday qilib issiqlik o’tkazish koeffitsienti k temperaturasi yuqori bo’lgan, issiqlik eltkichdan temperaturasi past eltkichga vaqt birligida ajratuvchi devorning 1m2 yuzasidan eltkichlar temperaturasi 1k bo’lganda o’tkazilgan issiqlikning miqdorini bildiradi. issiqlik o’tkazish koeffitsientiga teskari bo’lgan kattalik termik qarshilik deb nomlanadi. 1/1 va 1/2 lar issiqlik berishning termik qarshiligi bo’lsa, / devorning termik qarshiligi. (4.99) tenglamadan ko’rinib turibdiki, issiqlik o’tkazishning termik qarshiligi issiqlik berish va devorning termik qarshiliklar yig’indisiga teng. devorning termik qarshiligini aniqlashda, unga o’tirib qolgan ifloslarning termik qarshiligini ham hisobga olish zarur (4-5 jadval). ko’p qatlamli tekis devordan issiqlik o’tish jarayonida har bir qatlamning termik qarshiligi hisobga olinishi zarur. bunday devorlar uchun k ni quyidagi tenglamadan aniqlash lozim: (4.100) bu yerda i - qatlamning tartib raqami; n - qatlamlar soni. shuni alohida ta’kidlash kerakki, har doim issiqlik o’tkazish koeffitsienti …

3 / 7

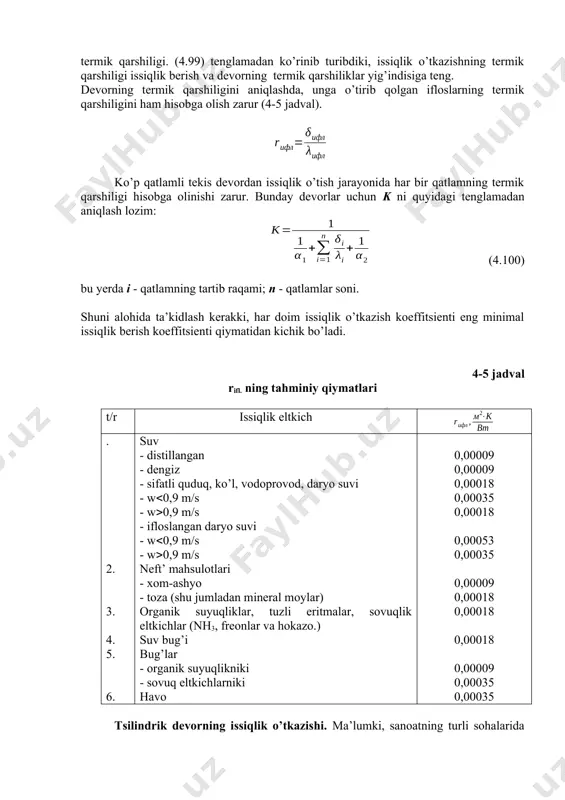

trubadan temperaturasi t1 bo’lgan suyuqlik harakat qilsa, tashqarisidan esa – t2 temperaturali suyuqlik oqib o’tsin, ya’ni t1>t2 dan. temperaturasi yuqori suyuqlikdan truba ichki devoriga issiqlik berish koeffitsienti 1, tashqi yuzasidan sovuq suyuqlikka issiqlik berish koeffitsienti - 2, truba balandligi l, ichki radiusi r1 va tashqi radiusi r2 bo’lsa, tsilindrik yuzadan uzatilgan issiqlik miqdori quyidagicha aniqlanadi: (4.101) issiqlik o’tkazish koeffitsienti k ni esa ushbu tenglamadan topiladi: (4.102) bu yerda kr – issiqlik o’tkazishning chiziqli koeffitsienti, vt/(mk). k ning kr dan farqi shundaki, k devorning yuza birligiga nisbatan olinsa, ikkinchisi kr - truba uzunligining birligiga nisbatan olinadi. 2. issiqlik almashinish jarayonlarini harakatga keltiruvchi kuch issiqlik almashinish jarayonlarining harakatga keltiruvchi kuchi – issiqlik eltkichlarning temperaturalar farqi. ushbu farq ta’siri ostida issiqlik temperaturasi yuqori muhitdan temperaturasi past muhitga o’tadi. o’zgarmas temperaturada issiqlik o’tkazish jarayoni juda kam tarqalgan. bunday jarayonlar, bir tomonida bug’ kondensatsiyalansa, ikkinchisida esa, suyuqlik qaynashi ro’y beradi. lekin, sanoatda ko’pchilik jarayonlar issiqlik …

4 / 7

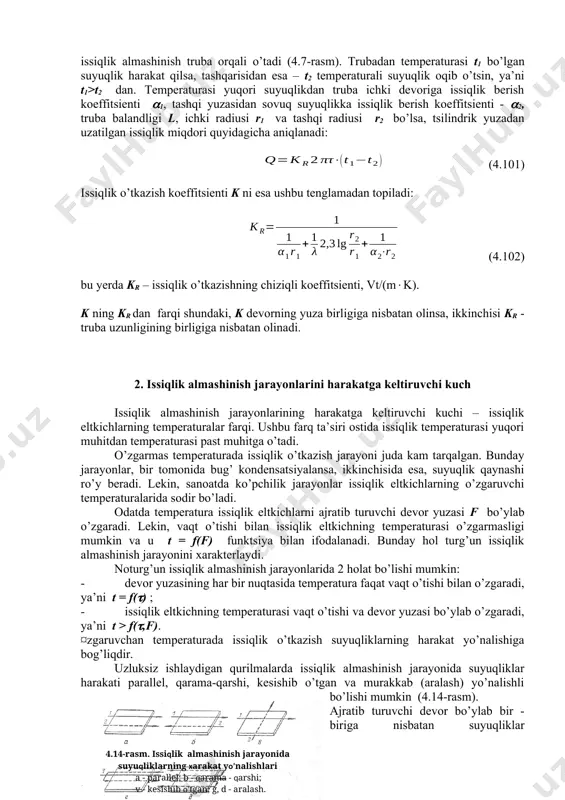

yuqliklar harakati parallel, qarama-qarshi, kesishib o’tgan va murakkab (aralash) yo’nalishli bo’lishi mumkin (4.14-rasm).4.14-rasm. issiqlik almashinish jarayonida suyuqliklarning xarakat yo’nalishlari a - parallel; b - qarama - qarshi; v - kesishib o’tgan; g, d - aralash. ajratib turuvchi devor bo’ylab bir - biriga nisbatan suyuqliklar harakatining quyidagi variantlari bo’lishi mumkin: 1) parallel harakatda (4.14a-rasm) ikkala issiqlik eltkichlar ham bir xil yo’nalishda harakat qiladi; 2) qarama-qarshi harakatda (4.14b-rasm) issiqlik eltkichlar bir-biriga qarshi yo’nalishda harakat qiladi; 3) kesishib o’tuvchi harakatda (4.146-rasm) issiqlik eltkichlar bir-biriga nisbatan perpendikulyar yo’nalishda harakat qiladi; 4) murakkab yog’i aralash harakatda (4.14g, d-rasm) birinchi issiqlik eltkich bir yo’nalishda harakat qilsa, ikkinchisi ham to’g’ri, ham teskari yo’nalishda harakat qiladi. o’zgaruvchan temperaturali jarayonlarda issiqlik eltkichlarning o’zaro harakat yo’nalishiga qarab, issiqlik almashinish jarayonining harakatga keltiruvchi kuchi o’zgaradi. shuning uchun, issiqlik o’tkazishning asosiy tenglamasidagi o’rtacha harakatga keltiruvchi kuch suyuqliklarning bir-biriga nisbatan harakat yo’nalishiga va jarayonni tashkil etilishga bog’liq bo’ladi. 4.15-rasmda paralel va qarama - …

5 / 7

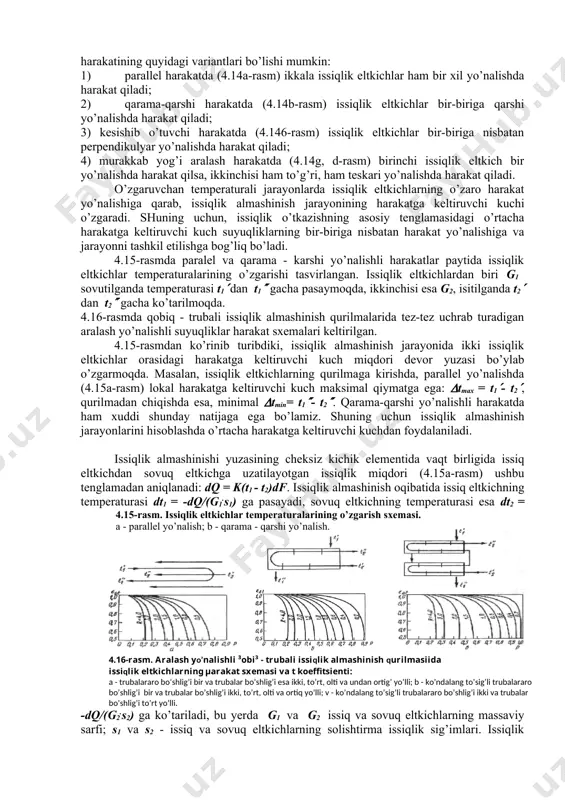

rubalararo b o’ shli g’ i bir va trubalar b o’ shli g’ i esa ikki , t o’ rt , olti va undan orti g’ y o’ lli ; b - k o’ ndalang t o’ si g’ li trubalararo b o’ shli g’ i bir va trubalar b o’ shli g’ i ikki , t o’ rt , olti va orti q y o’ lli ; v - k o’ ndalang t o’ si g’ li trubalararo b o’ shli g’ i ikki va trubalar b o’ shli g’ i t o’ rt y o’ lli . )4.15-rasmdan ko’rinib turibdiki, issiqlik almashinish jarayonida ikki issiqlik eltkichlar orasidagi harakatga keltiruvchi kuch miqdori devor yuzasi bo’ylab o’zgarmoqda. masalan, issiqlik eltkichlarning qurilmaga kirishda, parallel yo’nalishda (4.15a-rasm) lokal harakatga keltiruvchi kuch maksimal qiymatga ega: tmax = t1- t2, qurilmadan chiqishda esa, minimal tmin= t1- t2. qarama-qarshi yo’nalishli harakatda ham xuddi shunday natijaga …
